导热油加热空气方案

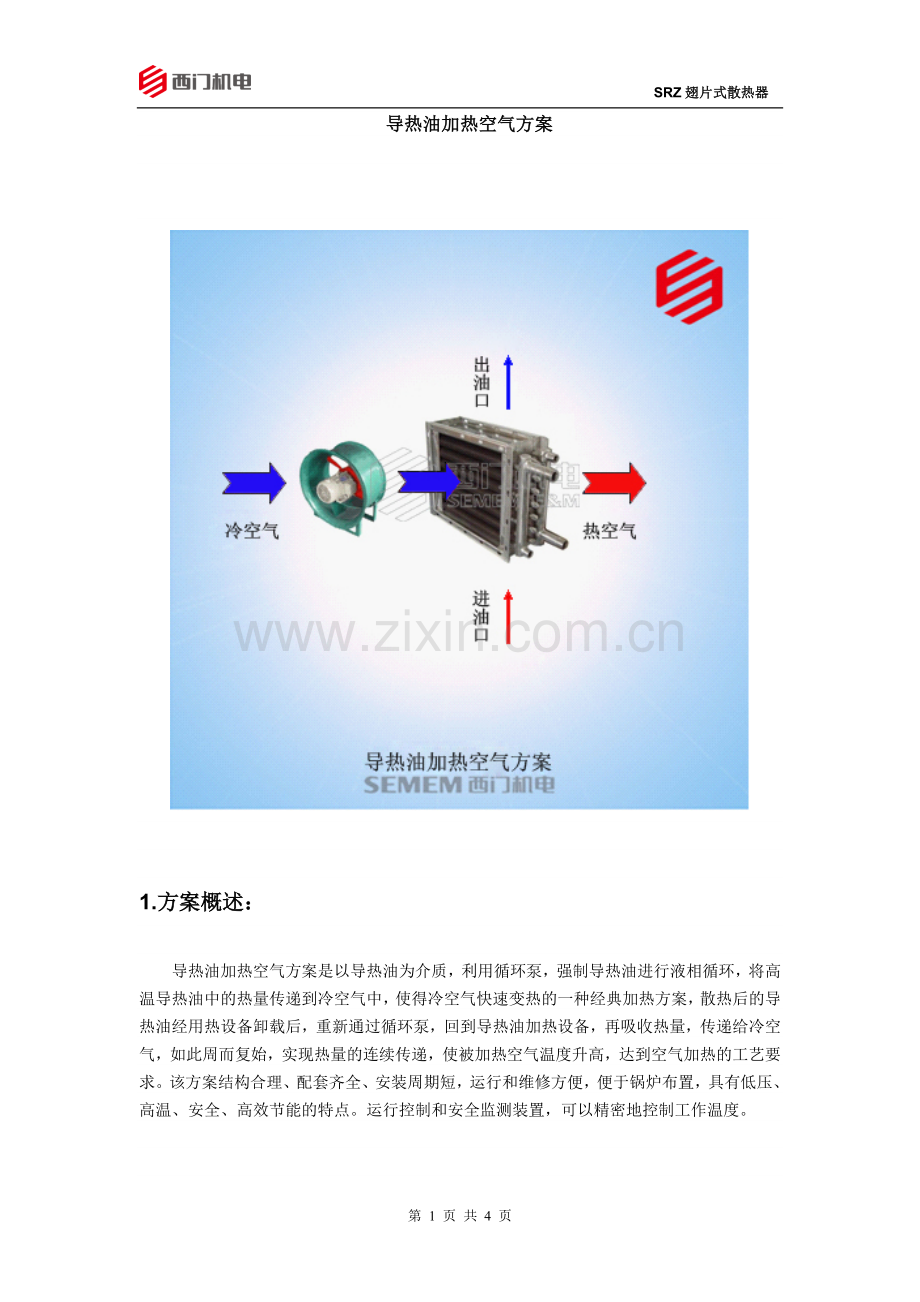

1.方案概述：

        导热油加热空气方案是以导热油为介质，利用循环泵，强制导热油进行液相循环，将高温导热油中的热量传递到冷空气中，使得冷空气快速变热的一种经典加热方案，散热后的导热油经用热设备卸载后，重新通过循环泵，回到导热油加热设备，再吸收热量，传递给冷空气，如此周而复始，实现热量的连续传递，使被加热空气温度升高，达到空气加热的工艺要求。该方案结构合理、配套齐全、安装周期短，运行和维修方便，便于锅炉布置，具有低压、高温、安全、高效节能的特点。运行控制和安全监测装置，可以精密地控制工作温度。

2.选型：
         根据现场工况：
         用于空气预热，热媒为导热油，进油温度300℃，油流量7吨/小时；进风风量4500 m3/h，进风温度25℃，要求出风温度180℃；要求一次性出风达到所需要的温度；经过计算得出释放热量为203021 KCal/h;
         按照上述计算设计；
         需配4台GL4-15-42，配一台4-72-5A离心风机。

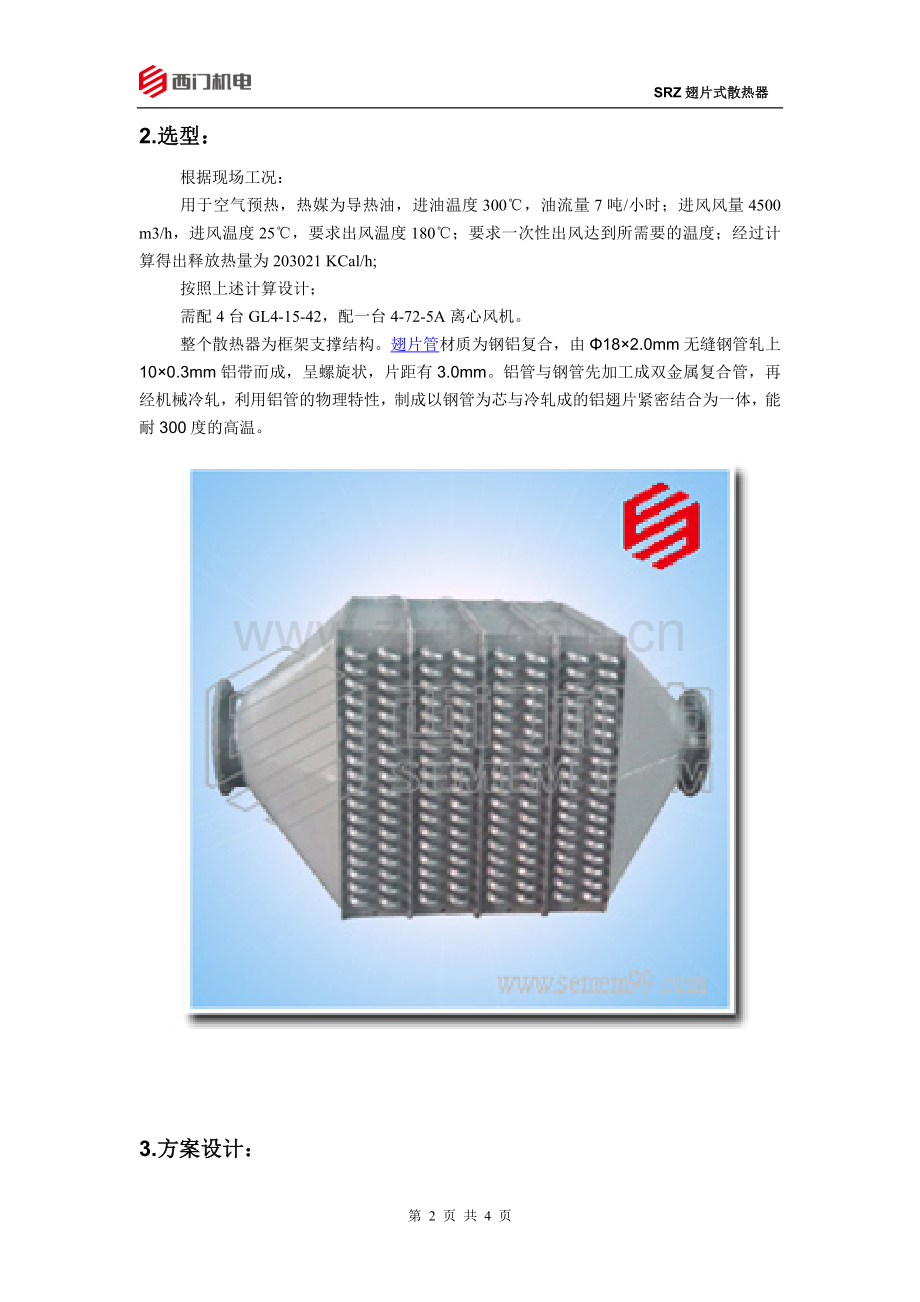

         整个散热器为框架支撑结构。翅片管材质为钢铝复合，由Φ18×2.0mm无缝钢管轧上10×0.3mm铝带而成，呈螺旋状，片距有3.0mm。铝管与钢管先加工成双金属复合管，再经机械冷轧，利用铝管的物理特性，制成以钢管为芯与冷轧成的铝翅片紧密结合为一体，能耐300度的高温。

3.方案设计：
根据我们多年的设计、生产经验，参考《导热油热力性质》、《空气的物理性质性质表》及相关的热工理论，设计如下：
项目
数据
单位
备注
油比重
890
kg/m3
导热油
油流量
7
t/h

8
m3/h

进油温度
300
℃

出油温度
262.0
℃

油比热
0.75
KCal/Kg•℃
导热油

进风温度
25
℃

进风温度比热容
1.013
Kj/Kg•K

进风密度
1.146
Kg/m3
（25℃干空气）
出风温度
180
℃

出风温度比热容
1.03
Kj/Kg•K

进风风量
4500
m3/h

5157
kg/h

1.4
kg/s

供热量
849440
kj/h

203021
kcal/h

传热系数
12.00
KCal/m2•h•℃
导热油
平均温差
178
℃

总散热面积
94.79
m2

空气重量流速
4
kg/m2*s

通风净截面积
0.35
m2

净面比
0.53

通风面积
0.66
m2

油流速
1.2
m/s

油流面积
1851.9
mm2

散热管内径
14
mm

153.86
mm2

表面管数
12.04
根

15
根

通风口宽
609

669
通风口长
1090

1150
实际通风面积
0.66
m2

单排散热面积
7.2
m2

散热器排数
13
排
4台GL4-15-42
风阻
5
mm（水柱）
