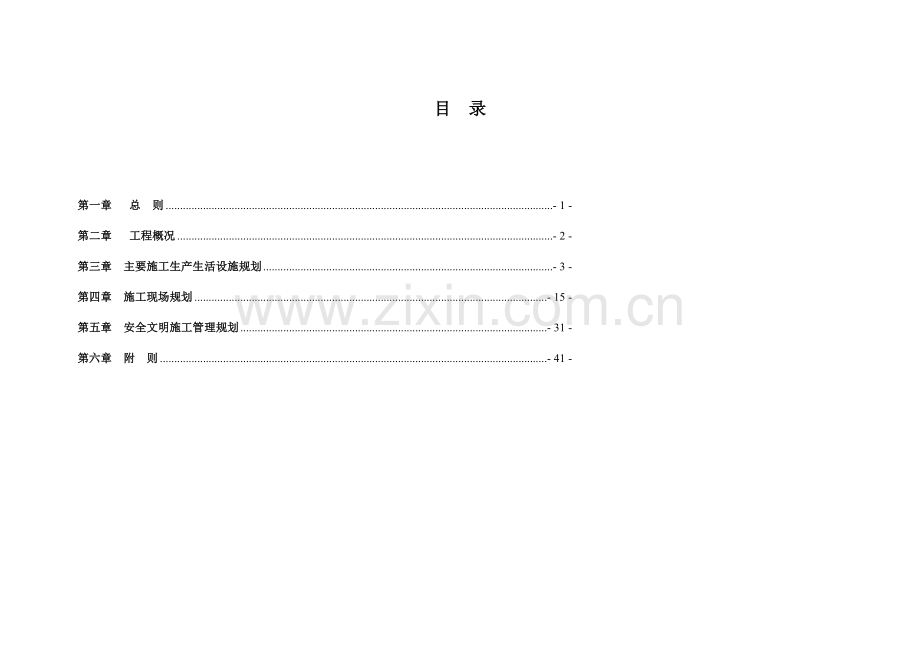

目 录

第一章 总 则 - 1 -
第二章 工程概况 - 2 -
第三章 主要施工生产生活设施规划 - 3 -
第四章 施工现场规划 - 15 -
第五章 安全文明施工管理规划 - 31 -
第六章 附 则 - 41 -

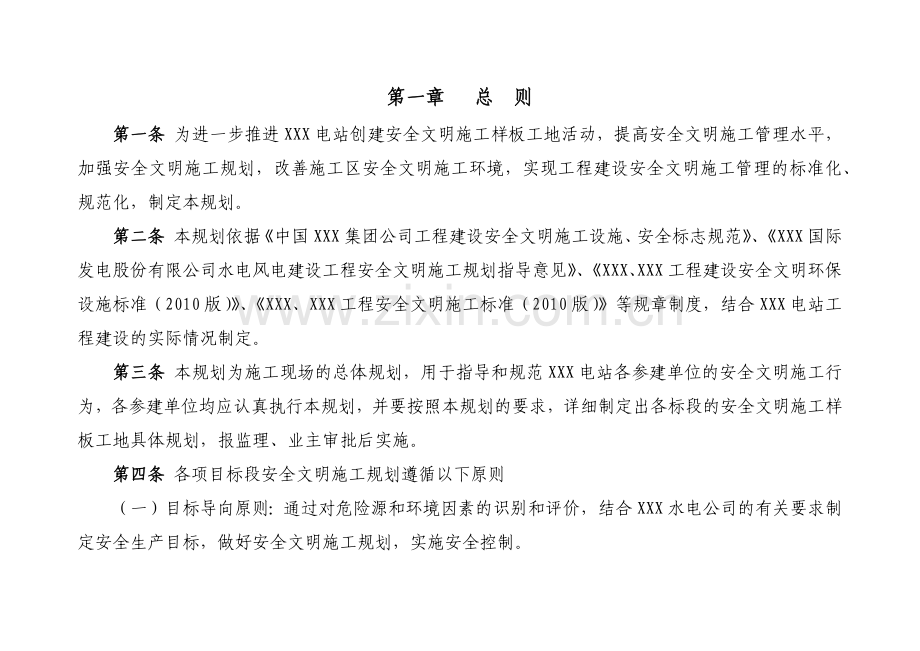

第一章 总 则
第一条 为进一步推进XXX电站创建安全文明施工样板工地活动，提高安全文明施工管理水平，加强安全文明施工规划，改善施工区安全文明施工环境，实现工程建设安全文明施工管理的标准化、规范化，制定本规划。
第二条 本规划依据《中国XXX集团公司工程建设安全文明施工设施、安全标志规范》、《XXX国际发电股份有限公司水电风电建设工程安全文明施工规划指导意见》、《XXX、XXX工程建设安全文明环保设施标准（2010版）》、《XXX、XXX工程安全文明施工标准（2010版）》等规章制度，结合XXX电站工程建设的实际情况制定。
第三条 本规划为施工现场的总体规划，用于指导和规范XXX电站各参建单位的安全文明施工行为，各参建单位均应认真执行本规划，并要按照本规划的要求，详细制定出各标段的安全文明施工样板工地具体规划，报监理、业主审批后实施。
第四条 各项目标段安全文明施工规划遵循以下原则
（一）目标导向原则：通过对危险源和环境因素的识别和评价，结合XXX水电公司的有关要求制定安全生产目标，做好安全文明施工规划，实施安全控制。
（二）预控原则：坚持“安全第一、预防为主、综合治理”的方针，通过安全文明施工规划，体现安全管理和控制的预控和预防作用，体现XXX国际工程建设“关口前移”的管理理念。
（三）“以人为本”的原则：坚持确保人身安全为安全管理的首要任务，并为施工人员提供较好的生产生活环境。
（四）全过程、全方位原则：要覆盖建设施工的全过程和全部内容，使安全文明施工规划贯穿工程建设的全过程，并对工程所有工作内容都要进行策划控制，以实现系统的安全。
（五）可操作性原则、针对性原则：应尊重实际情况和实事求是，安全文明施工规划应有针对性和可操作性。
（六）高标准、高起点、严要求、持续化原则：安全文明施工规划要与当地环境和社会发展情况相结合，创造安全文明施工的环境条件，严格管理、持续改进，表现全过程安全文明施工管理水平，体现XXX国际高标准的安全文明施工形象。
第二章 工程概况
第五条 工程概况
XXX电站位于四川XXX县境内，坝址上距丹巴县城82km，下距泸定县城30km，距成都市约340km。电站是以发电为主的大（Ⅱ）型工程，无航运、漂木、防洪、灌溉等综合利用要求，电站总装机容量850MW（200MW*4台+25MW*2台），年均发电量38.61亿KWh。
电站“三通一平”工程基本完成，导流洞工程、泄洪洞工程、两岸坝肩工程已开工建设，2011年实现大河截流。
第六条 主要枢纽建筑物布置
XXX电站枢纽主要建筑物由沥青心墙堆石坝、泄洪消能建筑物、地下引水发电系统等建筑物组成，泄洪、引水发电系统布置于左岸，为地下式厂房。
第七条 施工标段划分
XXX电站建设施工标段主要分为：（1）省道S211复建公路标段；（2）场内交通标段；（3）大坝工程、泄洪系统、引水发电系统等主体标段。几个主体标段的生活区、施工场地集中布置在卡子河坝、叫吉沟、唐家河坝等区域。
第三章 主要施工生产生活设施规划
第八条 施工道路布置和规划
（一）场内交通线路布置
场内公路主干线的规划及布置结合电站对外交通、枢纽布置及施工总进度计划、施工总布置规划等综合考虑。主要的场内交通线路包括：右岸6#上坝公路，左岸21#场内交通公路，左岸场内23#交通公路，左岸17#上下游料场至大坝的填筑料上坝公路，左岸泄洪洞进口至渣场的出渣道路，左右岸连接通过XXX大桥、XXX临时吊桥、XXX副桥形成循环交通网络。
XXX电站场内施工道路和桥梁规划表详见表3-1。
XXX水电站场内施工道路、桥梁规划表
表3-1
序号
编 号
说 明
道路等级
荷载等级
路面结构
长 度（m）
路面宽度（m)
备 注
隧 洞
总 长
左岸道路
过坝公路
s211复建路起点至耙亚沟段
二级

混凝土路面
3223
5400
9/7.5
XXX大桥及XXX、耙亚隧道已招标，XXX大桥－耙亚隧洞进口段路面宽度9m，耙亚隧洞进口－1#渣场段路面宽度7.5m。
1＃公路
上游临时桥―过坝公路
二级
汽-60
混凝土路面

450
9.5
临时路
3＃公路
上游临时桥―上游坝坡1450马道
二级
汽-60
混凝土路面

1150
9
临时路
5＃公路
XXX隧洞出口―3#公路
二级
汽-40
混凝土路面

320
7
临时路
7＃公路
过坝公路―叫吉沟料场1675高程
二级
汽-60
混凝土路面

2510
9
临时路
9＃公路
叫吉沟料场1675高程―1735高程
三级
汽-40
泥结石路面

730
7
临时路
11＃公路
3#公路―泄洪洞进口
二级
汽-40
混凝土路面

320
7
临时路
13＃公路
过坝公路―溢洪道1511.5高程边坡
二级
汽-40
混凝土路面

1800
7
临时路
15＃公路
XXX隧洞出口―泄洪洞事故闸门顶
二级
汽-40
混凝土路面

320
7
永久路
17＃公路
3#路―上游围堰
二级
汽-60
混凝土路面

70
9
临时路
19＃公路
XXX隧洞―坝顶
二级
汽-40
混凝土路面
350
350
7
永久路
21＃公路
XXX大桥―泄洪洞出口引渠
二级
汽-40
混凝土路面

860
7
临时路
23＃公路
XXX大桥―厂房尾水洞出口
二级
汽-40
混凝土路面

1500
7
临时路
25＃公路
XXX大桥―调压室交通洞口
三级
汽-40
混凝土路面

550
6.5
永久路

右岸道路
2＃公路
4#路―原有s211公路
二级
汽-40
混凝土路面

1980
7
临时路　
4＃公路
上游临时桥―上游坝坡1450马道
二级
汽-60
混凝土路面

1260
9
临时路
6＃公路
进场交通洞―4#路
三级
汽-20
混凝土路面
1440
1440
7
临时路，施工期地方交通及上游电站过坝路
8＃公路
4＃路―下游坝坡1460马道
二级
汽-60
混凝土路面
195
205
9
临时路
10＃公路
8＃路―下游围堰
二级
汽-60
混凝土路面

720
9
临时路
桥梁
1＃
XXX大桥

汽-40

195

永久桥，S211复建公路线路上
2＃
上游临时桥

汽-60

180

3#
XXX副桥

汽-40

191

4＃
跨泄洪洞进水口临时桥

汽-60

135

5＃
跨导流洞出口临时桥

汽-60

30

注：公路等级为水电工程场内主要公路等级标准。

（二）施工临时便道
一般情况下，施工临时便道最小宽度不小于5m，最大纵坡坡度不超过15%，横向坡度不大于2%，道路最小转弯半径不小于15m,路面不平整度小于10cm；路面有混泥土路面、结石或砂砾路面、碎石路面材料铺筑，除粘土挖填工作面以外的任何道路均不得采用土料铺筑路面；便道临边安全防护采用砼防撞墩（墙）（标准见《安全文明环保设施标准》1.26条），参考图3-1。

图3-1 路沿警示标志应用实例图(cm)
（三）道路排水
排水沟、桥涵及其它构筑物定期进行清理维护，排水畅通无阻碍物，边沟、桥涵孔内无淤积物、垃圾和其它杂物。
（四）道路照明和绿化
1、照明
场内交通工程主要由隧洞和明线路段组成，结合工程施工总体布置要求，照明设施的设置如下：
（1）所有的洞室按照设计文件的要求设置照明设施；
（2）明线路段的照明：XXX大桥、XXX副桥、6#洞出口至唐家河坝、XXX隧道出口至临时吊桥、21#公路按照道路交通规范的要求设置照明设施。
（3）卡子河坝营地、叫吉沟营地、唐家河坝营地按需求设置照明设施。
（4）利用XXX大桥、XXX副桥、6#洞出口至唐家河坝公路明路段路灯线杆设置宣传XXX企业文化、安全理念等的宣传牌（规格：2000×800mm）
2、绿化
（1）XXX隧道进口道路两侧设绿化带。
（2）6#公路进口道路两侧设置绿化带。
（3）6#公路出口至唐家河坝公路靠河设置绿化带。
（4）所有施工营地大院内设花台，设置绿化带。
（五）道路维护管理
1、场内6#公路由专业的道路维护队伍水电五局实业公司负责。
2、XXX大桥、XXX隧道移交前的施工路段及施工便道的维护由相关施工单位负责。
3、21#公路的道路维护由水电九局负责。
4、23#、25#公路的道路维护由水电七局负责。
5、XXX副桥的养护由水电九局的砂石分局负责。
6、相关责任单位应坚持定期对道路路面进行洒水养护，养护洒水夏季每天不少于4次，冬季不少于2次。路面始终保持湿润，无扬尘，冬季路面无结冰，保证车辆安全行驶。
7、危险作业区路段和单行道路段，设置专人看守指挥，确保车辆安全通行。
8、遇强风、暴雨、大雪期间，危险路段应当临时封闭。
9、雨后对施工路面及时进行检查维护，过水路面上的冲积物要及时清理。
10、路基沉陷、路面损坏、建筑物及防护设施损毁后，道路养护责任单位应及时修复，保持道路交通安全完好。
11、禁止任何履带式机械直接在水泥混凝土路面上行走，必须行走或跨越结构路面时，必须采取有效的安全防护措施。
第九条 封闭施工与模块化管理
（一）生产、生活厂区管理
根据施工总平面布置原则，对XXX电站各生产、生活区域的管理责任做如下要求：
1、主体标段的施工营地由各承包单位按照业主统一规划，在指定位置按要求各自施工建设，建设标准永临结合，整个施工营区布置整齐，地面硬化，设绿化带、宣传区、停车场等；住宿楼、办公楼内的卫生、宣传、管理等由相关居住单位负责。
2、XXX省道S211复建公路Ⅲ标的办公、生活营地，由相关使用单位负责规划、建设和管理，其建设标准需满足XXX集团文明施工样板工地要求。
（二）施工区封闭管理
根据施工总平面布置及道路规划，XXX枢纽区封闭管理主要受以下几方面干扰：浸水村、叫吉沟村、坝上村干扰；省道S211复建公路通车前受瓦丹路地方车辆通行干扰；为保证枢纽区工程施工安全、顺利推进，需对施工区实施封闭管理。
1、拟建管制点位置
根据省道S211复建公路通车节点完成情况，道路通车前，设置以下管制点：XXX大桥左岸桥头； 6#公路进口上游侧；6#公路出口靠河侧；XXX隧道出口叫吉沟临时便桥头。
2、管制点建筑结构型式
（1）进入施工区永久管制点设置电动伸缩门，大门侧设置砖砼结构或活动板房值班岗亭。
（2）枢纽区内增设的其他管制点使用带轨道的移动式围栏作为管制点大门，大门侧设置活动板房值班岗亭。

图3-2 施工封闭管理示例
3、安保方式
主要管制点的管制工作委托江南水利水电工程公司负责管理，采取军事化的管理模式（祥见XXX电站封闭管理实施办法）。
（三）其他部位管制及隔离标准
1、施工区其他部位由于施工交叉作业干扰等因素需要交通管制的，由相关施工单位负责管制，管制点设置标准参考图3-2设置，管制点受地形条件限制不具备上述条件的，可采取其他简易的方式实施管制。
2、安全通道、设备保护、危险场所等区域的区划和警戒等的安全围栏的标准参考公司相关管理制度的要求设置。
第十条 施工营地规划
（一）施工单位在布置施工营地时，应在设计论证确定安全的区域内布置，并应遵循安全布置的原则：
1、避开泥石流和洪水影响区；
2、避开不稳定边坡的上下方；
3、选择合适的地基和地基处理方式；
4、避开施工影响区（如要选择在爆破飞石范围外）；
5、避开危险源和危险物品储存区，并保证安全距离；
6、尽量避开有粉尘、噪声的生产区域；
7、避开其他有安全风险的区域（如车量行车密集区周围且无法安全隔离的区域）。
8、减少施工干扰和安全作业交叉。
（二）施工营地安全文明施工标准
1、临时住所的搭建必须满足安全、整齐要求。住房采用活动板房或砖砌体结构，墙体外立面颜色统一为白色（非红砖砌体外墙面应抹面后，刷涂白色涂料），屋顶颜色统一为蓝色（砖砌体住房屋顶统一采用蓝色彩钢瓦搭设）；各标段内临时住房的尺寸、规格要求统一，室内净高度不低于250cm。

图3-3 临时施工营地建设标准示例
2、营地设有垃圾箱、排水沟等必要的生活设施，垃圾、废料每日清理一次。场区污水必须经过处理后统一排放。排水沟、排水管、沉淀池要定期清理，禁止乱排污水、雨水。
3、厕所：自建营地使用冲水厕所；地面全部用水泥沙浆硬化，厕所设纱门、纱窗，设专人管理；并定期清扫、杀毒，做到无蚊蝇、无蛆、无异味。
4、围墙：临时施工营地应采用制式蓝色彩钢板或砖砌实体围墙进行围挡，围挡应牢固、美观，不得使用彩条布及其它不规范物体。非红砖砌实体围墙墙面应抹面后，刷涂白色涂料；对设置在排水不畅的公路边的围墙，为防泥浆沾污墙面，不做白色墙体要求，但应采用红砖砂浆勾缝的墙体。砖砌实体围墙高度不低于230cm。
5、营地场区应采用砼硬化，场内平整、干净整洁。条件允许的可以对营区进行必要的绿化，以改善生活环境。
6、营地用电线路和用电设备的使用标准符合公司施工用电安全管理制度的要求，同时，营地应配足灭火器等消防器材。
第十一条 施工生产设施及辅助设施规划
（一）遵循安全布置原则：内容同上。
（二）辅企临建系统标准
1、施工临建系统的规划布置统一、有序。临建工程的设计、施工符合安全规定，报监理、业主审批后方可实施。禁止在批复划定的临建范围以外搭设、修建任何设施。
2、各类临建设施必须满足防洪度汛的要求，临建区内设有专门的排洪和安全防护设施。
3、临建区内的供电、给排水、消防、道路及围护结构符合安全和现场规定。
4、场区污水必须经过处理后统一排放。排水沟、排水管、沉淀池要定期清理，禁止乱排污水、雨水。
5、临建场区应采用砂砾或其它材料覆盖，场内平整、干净、整洁。禁止车辆将场区内的泥土带到公路上，影响路面清洁和环境卫生。
6、临建场区内的设备和材料堆放整齐有序，防护安全有效。无乱扔乱堆和不防护现象。
7、施工人员住房尽可能与材料加工、机械修理、防腐、预制构件场分开布置，满足安全健康要求。
8、砂石料的加工生产符合文明施工有关规定，系统防尘、防污设施齐全，运行正常，场区干净整洁。生产废水必须经沉淀处理达标后排放。
9、成品砂石骨料严格按照规格品种隔离堆放，禁止混料堆放。弃料按规定及时清理，并拉运至指定地点堆放，禁止乱堆乱倒。
10、混凝土拌合系统使用的水泥、粉煤灰储存和输送设备密封完好，除尘设施齐全有效，无漏灰扬尘现象。
11、各种外加剂的储存和使用符合安全质量规定，操作间通风设施和工作环境良好，无明显的异味。
12、洗罐、冲场地的废水，必须按规定进行沉淀处理达标后排放，废料必须拉运至指定地点处理。
13、砂石料生产及混凝土拌合系统的操作运行符合安全规定，禁止违章、违规作业。
14、围墙：内容同施工营地的围墙要求一致。
（三）施工区域名称标识牌设置规划
1、适用场所包括：施工变电站、鱼类增殖站、综合加工厂、综合仓库、水泥库、机电设备拼装场、泄洪系统混凝土拌和场、引水发电系统标混凝土拌和场、地下厂房混凝土拌和场、引水发电系统金节钢管加工场、6#砂石生产系统场地、大坝工程施工区域、引水发电系统标施工区域等。要求每一施工区的入口或门口，设置施工区域名称标识牌。
2、制作规范:
纵向双面,长2000mm、宽800mm、高距地面1500mm
立柱:Φ76mm不锈钢管或镀锌管
制作样式如下图：

图3-4 施工区域名称标识牌示例
第十二条 危险源及危险物品储存区的布置
（一）火工品库、油库、易燃易爆物品库的布置，应满足安全要求，与人员居住区的距离应大于规范要求。
（二）易燃、易爆、有毒等危险物品的运输、储存、发放、使用和防护符合国家规定。在易燃、易爆区域安装防爆灯具。
（三）炸药库、油库、危险品仓库、压力容器、大型起重设备、变电站、生活供水水池等实行专项管理，设专职管理人员，制定专项管理制度和管理措施。
（四）氧气瓶、乙炔瓶分开放置，距离满足安全规定，瓶体安全帽、防振圈齐全，防护完好。吊运铁笼满足承重要求，吊环、钢丝绳及连接牢固可靠。
（五）油库、炸药库等防火重点部位的防火设施须经消防部门审批。并应建立防火档案和岗位防火责任制。
（六）易燃易爆和危险品存放场所及其毗邻区域严禁动火作业。
第四章 施工现场规划
第十三条 施工现场值班房、休息室、吸烟点、饮水点、厕所等的布置位置、建筑形式、外观色彩和日常管理要求。
（一）现场值班房设置要求
现场值班室应便于移动，应采用集装箱体或成品钢结构活动
房；外立面颜色统一为白色，屋顶颜色统一为蓝色；各标段内值班房的尺寸、规格要求统一，室内净高度不低于250cm；值班室门前均设置“保洁箱”，垃圾一律入内，垃圾箱封盖严密，箱内垃圾每班清理一次，严禁乱丢乱扔。
（二）休息室及吸烟室等设置要求
1、颜色要求
值班室、吸烟室的立面为白色，顶部为蓝色，底边为蓝色。
2、内部设施要求
值班室内配置热饭设备、饮水设备、电暖器及供人员休息用的
椅子等设施；吸烟室内应设烟灰缸及供人员休息用的椅子，各种设施可根据实际情况采购成品。

图4-1休息室及吸烟室等应用示例
3、结构及尺寸
结构为型钢， 尺寸：长、宽、高分别为：3m、2.2m、2.0m，特殊条件可根据实际情况自定尺寸。
4、设置要求
（1）吸烟室应设置于施工人员较为集中的地点。且要远离易燃、易爆施工区；要派专人进行及时清理；值班室也可作为休息室；现场人员较少时，可根据现场情况，值班室内可隔出小间作为吸烟室；
（2）搭设应避开可能坠落物区域，特殊情况无法避开时，房顶应设置有效的隔离防护层；
（3）高处临边位置的应设有防护栏杆；
（4）设4 个经过验算的吊环；
（5）配备有灭火装置或灭火器材。
5、电气使用要求
符合现行国家标准《低压配电设计规范》GB 50054 和现行行业标准《民用建筑电气设计规范》JGJ/T 16 的规定。
（三）施工现场调度室、工具箱、工具房的设置要求
1、调度室
颜色、结构、尺寸及相关要求同值班室标准。

图4-2 调度室、工具房、库房示意图
2、工具房、库房
颜色、结构及相关要求同值班室标准。建议尺寸：长、宽、高分别为：3m、2.2m、2.5m，也可根据实际需要确定。
（四）单体厕所/固定式厕所设置要求

图4-3 单体厕所/固定式厕所
1、用途
（1）干式厕所适用于现场、高处施工时；
（2）水冲式厕所内部应铺设瓷砖地板或采用砼地板。
2、布置要求
（1）厕所布置应纳入施工组织设计；
（2）厕所处应铺设安全平台、通道，具体应根据现场空间定；
（3）干式厕所尺寸，正面宽1.0m，侧面宽1.2m，高2m；固定式厕所根据实际情况确定；
（4）具体根据实际需要设计制作或购置。
3、使用要求
设专人定期（每天）进行清扫。
4、清理维护
（1）维护专人每天班前将准备好的塑料袋装好；
（2）清理其它杂物，打扫室内卫生；
（3）下班后将塑料袋及袋内排泄物小心清理出现场。
第十四条 各生产生活区的生活垃圾和施工垃圾的收集点及掩埋处理位置，及管理要求。

图4-4 散放垃圾箱
基本要求
（1）废料箱要统一使用蓝色，并进行相应的编号以便于管理；
（2）废料箱由施工单位根据现场的实际情况进行设置，但要满足现场废料的临时存放要求，其布置位置不应堵塞现场的安全及消防通道；
（3）废料箱的外型尺寸为1200mm×800mm×1000mm(长×宽×高)，骨架为12 号槽钢表面焊接3mm 厚钢板；
（4）生活垃圾箱采用小型，在专用供应商处购买，应根据回收垃圾种类不同表明“可回收”、“不可回收”或“有毒害物”等字样。
第十五条 碴场的布置和防护要求
（一）施工渣料应严格弃至设计规划的弃渣场，禁止随意堆弃，禁止渣料侵占河道，影响行洪。
（二）弃渣场弃渣边坡采用浆砌石或干砌石护坡。

图4-5 弃渣场防护及渣场标牌示例
（三）在汛期可能最高河水位以下部分的弃渣基础边坡建议采用砼护坡或浆砌石护坡。
（四）每一弃渣场按照统一的规划设置渣场名称标牌，标牌尺寸200*300cm。
第十六条 环境绿化规划。
(一)永久绿化
根据施工总平面布置，XXX大桥左岸桥头、6#公路进口进行永久绿化。
（二）临时绿化
卡子河坝施工营地、叫吉沟施工营地、唐家河坝施工营地、砂石系统营地等进行临时绿化。

（三）绿化责任单位
1、永久绿化由业主委托四川易园园林集团有限公司负责日常的维护和管理。
2、临时绿化由各自区域的相关施工单位负责日常的维护和管理。
第十七条 施工现场安全通道设置标准，临空、临边、孔洞和施工脚手架防护要求。
施工现场安全防护设施应符合公司《安全文明环保设施标准》第一章的要求。同时还应符合《中国XXX集团公司工程建设安全文明施工设施、安全标志规范》要求。
（一）一般要求
1、各施工单位应随工程进度及时设置标准化、规范化的安全防护设施，做到不留死角，为员工创造一个良好的作业环境。
2、施工过程需采取的临时性安全防护设施要做到安全、牢固、可靠、完善、适用。做到有计划，并提前布置。
3、安全防护设施布设后，应本着“谁的区域谁使用谁管理”的原则，做好检查、维护和保养工作。
4、安全工器具及安全防护装置配备齐全且保持完好，各种安全指示和警示标识正确。
（二）具体内容
1、安全围栏：重要通道、贵重设备保护、危险区域等必须设立安全围栏。
2、临时防护栏杆：凡高处临空、临边、临水面必须随时装设。
3、孔洞沟盖板：标准统一，带有限位并涂以色标和编号。
4、水平安全绳：高处作业人员在水平梁上移动时使用。
5、安全网：高处作业所有场所广泛使用。
6、安全通道：凡是作业场所必须有安全通道。
7、安全棚架：放置氧气、乙炔、卷扬机等材料及小型机械使用。
8、空气开关配电柜：主要应用于施工电源的一级盘和二级盘。
9、漏电保护器：用于用电场所对人身的保护。在二、四级盘内均应装设。
10、安全自锁器：高处作业垂直攀登时使用。
11、速差自控器：高处作业为施工人员提供的防护保险装置。
12、脚手架：脚手架施工必须挂验收牌，验收牌内容按要求填写齐全。
第十八条 现场大型施工设备布置、着色、标识、标牌等有关要求。

图4－6 机械设备状态标志牌
现场所有机械设备应整齐停放，并应保持干净清洁，灰尘、污渍和泥土、混凝土等粘挂料要随时清理冲洗。车辆牌照、编号、门徽完整清晰。
机械设备标志采用铝合金材料制作，放置在机械设备上。下图标志及文字只是示例，各单位采用各自的标志及文字说明。标牌尺寸：500mm*300mm。
第十九条 视觉形象策划及现场安全警示标识要求
（一）施工现场“六牌一图”设置要求
每一施工标段在施工现场适当位置设置“六牌一图”。要求“六牌一图”设置位置得当、醒目、整洁、尺寸统一。
1、标牌尺寸
1800×1200mm（标牌的大小可根据施工作业区域的大小具体而定，做到清晰可见，但样式要一致。）
2、标牌内容
包括工程简介牌、工程总体目标牌、消防管理制度牌、现场管理制度牌、安全准则牌、文明施工要求牌和主体工程效果图。

图4-7 施工现场“六牌一图”示例
（二）施工现场安全标志牌配置要求
施工现场安全标志采用集中式和分别配置相结合的方式，在主要通道出入口集中配置安全标志牌（不一定是现场所有可能出现的标志牌，而是一些基本的，如：注意安全、必须戴安全帽、必须系安全带等），在具体危险源（点）处再配置具体的安全标志，配置中安全标志牌可以配合安全标语一起使用，公司标志可以采用施工单位名称。

a 主要通道出入口安全标志集中配置示意

b 安全标志与宣传标语配合使用

c 具体位置标志牌配置示意
图4-8 施工现场安全标志牌配置示例
（三）道路标志标识和安全标志、标识、标牌设置要求
1、XXX大桥桥上设置宣传牌：“XXX水电站欢迎您”

图4-9 交通标示牌示意图
2、减速墩提示警示牌、交通事故报警电话牌
图4-10 交通警示牌示例
3、限速、限载牌

图4-11 限速、限载及交通安全警示牌示意图
规格:圆形直径Φ600mm
内容:厂区施工道路限速20km/h、XXX大桥限载80T等。
4、在生产运行系统、营地、施工场所等通向主要交通干道处设置“慢，内有车辆出入”、“注意，内有车辆出入”等交通安全警示牌。
（四）桩号标牌设置要求
在洞室开挖及边坡开挖已完成段进行桩号标识，要求洞室内标牌尺寸为50cm*25cm,对边坡开挖面的标牌尺寸可按2：1的比例适当放大；标牌可采用砂浆抹面或铁皮制作，贴（挂）于岩面上；标牌颜色为蓝底白字。施工面每隔50m设置一桩号标牌，标牌布置高度、大小应一致。如：

图4-12桩号标牌示意图
（五）安全警示镜设置要求
各标段在工人上岗的必经之路，设置安全警示镜、防护用品正确佩戴示意图。上岗前，安全管理人员在警示镜旁检查工人安全防护用品的佩戴情况。

图4-13 安全警示镜、防护用品正确佩戴示意图
（六）危险源（点）警示牌设置要求
在施工变电站，变压器、施工电源配电集装箱，综合加工厂，大型起重、垂直升降设备、压力容器、吊装设备作业场所，洞室开挖、支护作业场所，高边坡开挖、支护作业场所，大坝工程施工场所，泄洪系统工程施工场所和引水发电系统工程施工场所等所有工作及施工场所的危险部位设置危险源（点）警示牌。警示牌幅面为：长1.5m，高1.2m。

图4-14 危险源（点）警示牌示意图
第二十条 现场材料和设备堆放、隔离、标识等相关要求。
现场材料、构件、机具放置规整有序，分类标识标志齐全，安全防护符合要求。现场作业区的杂物、废旧材料、各类垃圾随时清理，集中堆放，每班清运一次，保持工作面干净整洁，无乱堆乱放及影响其它单位正常施工情况。
施工剩余材料和施工机具每班均做清理回收，各类作业工序完成一处，清理一处，做到“工完料净、场地清”。
（一）材料堆码
施工现场的设备和材料不得侵占道路或通道，存放的设备、水泥、钢筋、板材、钢管、扣件等材料要求定置、规范、整齐，方向一致，并在下面用其他材料垫起，材料和设备（水泥、钢筋等）禁止直接摆放在地面上。在材料、设备堆放的前面竖立标明材料、设备名称的标识牌。

图4-15 材料存放及标识牌示例
第二十一条 施工现场施工用电架线、变压器防护、电源箱、开关箱等的标准和管理要求，应符合公司《安全文明环保设施标准》第四章的要求。
第二十二条 施工现场主要施工风、水管线的布置要求、规格形式和色标。

图4-16 施工供风、供水管线布设示例
（一）施工供风
施工供风管路布设规范、整齐，供风主管采用钢管，设备阀门使用正常。无随意架设和乱接支管现象，无管路破损和跑风、漏风现象。
（二）施工供水
施工供水、排水系统规划统一，水池水箱制作规范，管路布设整齐划一，水泵、阀门使用正常。无随意架设和乱接支管现象，无管路破损、泵阀配件不全和“跑、冒、滴、漏”现象，无不关阀门或阀门关闭不严、浪费水资源现象。
（三）各类管道设置整齐，接头设置牢靠规范，禁止采用铅丝绑扎。
（四）施工供风、供水及排水管道刷不同颜色的油漆加以区别，供风管道刷红色漆、供水管道刷兰色漆、排水管道刷黄色漆，并在管路侧设置管路颜色提示标牌。
第五章 安全文明施工管理规划
第二十三条 XXX电站工程建设安全管理方针、目标和创建安全文明施工样板工地的目标。
（一）安全管理方针
XXX电站工程建设安全管理贯彻落实“安全第一、预防为主、综合治理”的方针。
（二）XXX电站工程建设安全管理目标
1、杜绝人身死亡事故；
2、杜绝人员责任的重大设备事故；
3、杜绝重大施工机械损坏事故；
4、杜绝重大火灾、交通事故；
5、杜绝重大垮塌事故；
6、杜绝重大环境污染事故；
7、杜绝环保问题被政府通报事件。
（三）XXX电站工程建设创建安全文明施工样板工地的目标
1、创造良好的生活、工作、施工环境；
2、努力提高参建全体员工的文明素质和自觉搞好安全文明施工的意识，大力改善工程建设队伍的精神面貌；
3、工程施工做到道路平整，排水通畅，材料堆放整齐，工完场清；
4、达到集团公司安全文明施工合格以上标准，即《中国XXX集团公司工程建设安全文明施工样板工地检查考评管理办法》（XXX集团制〔2007〕43号）考评得分率不低于85%，争创集团公司安全文明施工样板工地，保证工程建设的顺利进行。
第二十四条 XXX电站创建安全文明施工样板工地组织机构、分工与职责
（一）成立样板工地建设领导小组
组 长：李 鸣
副组长：杨 海 杜三林 赵子昂 何顺宾 熊细和
成 员：高峻岭 宋卫民 李庭坚 姚志辉 陈建国 隋广余
李洪旗
监理部、设代处及各施工单位分别成立以项目经理为组长，以分管安全文明施工的副经理为副组长的样板工地建设组织机构。
（二）设立样板工地创建办公室
主 任：高峻岭
副主任：陆用敏
成 员：王相煊 柳华 孙志鹏 严锦华 李铸 安振东 何守贯
（三）责任与分工
1、领导小组职责
（1）领导XXX电站安全文明创建活动;
（2）组织审议创建活动方案;
（3）协调创建活动的资源保障;
（4）监督、检查创建活动落实情况；
（5）协调创建单位，实现创建活动和谐统一。
2、领导小组组长职责
（1）负责创建安全文明样板工地的总协调工作;
（2）负责主持领导小组会议;
（3）负责组织审核批复创建活动的计划、方案、评比结果及奖励；
（4）负责督导领导小组、办公室、监理部及各参建单位创建工作。
3、领导小组副组长职责
（1）根据分工协调创建工作;
（2）参与审核创建活动的计划、方案、评比结果及奖励；
（3）负责检查监督办公室、监理部及各参建单位创建工作情况。
4、领导小组成员职责
（1）组织建立本单位创建活动组织机构;
（2）组织制定本单位创建活动方案;
（3）组织制定本单位创建活动管理办法,做到目标明确、措施到位、责任落实、奖惩分明、闭环管理;
（4）督促、检查本单位创建活动工作情况;
（5）组织本单位创建活动月度自查与自评；
（6）督办创建活动机构下发限期整改通知。
5、办公室职责
（1）组织制定创建活动方案;
（2）组织实施XXX电站创建活动;
（3）制定创建活动措施和工作计划;
（4）监督、检查、指导创建活动落实情况；
（5）组织月度自查、互查和季度评比工作；
（6）负责创建活动的上报组织工作。
6、办公室主任职责
（1）制定管理人员职责分工、工作标准和奖惩办法，落实责任；
（2）检查、监督和指导各个组织机构的工作运转情况；
（3）检查、监督和指导办公室工作人员的工作情况;
（4）组织季度评比工作;
（5）负责召集领导小组会议;
（6）组织创建活动专项会议和专项整改活动;
（7）督办落实领导小组整改指示;
（8）组织日常创建活动。
7、办公室副主任职责
（1）根据职责分工和工作标准组织开展活动；
（2）检查、监督和指导业主、监理和各承建单位的创建活动；
（3）落实创建活动专项会议要求或决议;
（4）布置专项整改活动;
（5）落实领导小组整改指示;
（6）负责创建活动日常工作。
8、办公室成员职责
（1）根据职责分工和工作标准组织本单位的创建活动,业主和监理成员除负责本单位的外,负责施工单位创建活动的布置、检查、监督、指导工作；
（2）落实创建活动专项会议决议及工作部署;
（3）落实领导小组和办公室下达的整改指示;
（4）负责创建活动日常的具体工作。
第二十五条 各施工单位根据标段划分和施工用地情况负责本标段施工现场、辅企场地等的样板工地创建工作，监理单位负责其监理标段的样板工地创建工作的督促、监督管理等工作。
第二十六条 建立健全安全生产规章制度、完善内业资料管理
（一）各单位必须建立健全安全生产规章制度。结合各自标段实际，完善项目部安全管理制度，制度内容应具有针对性和可操作性。至少应包括以下管理制度：
1、安全生产责任制。
2、安全检查及隐患排查治理制度。
3、重大危险作业、重大安全技术措施审批制度。
4、安全措施补助费审批制度。
5、安全培训制度。
6、施工供、用电管理制度。
7、施工区交通安全管理制度。
8、防尘、防毒、防火、防爆安全管理制度。
9、安全例会制度。
10、安全考核制度和安全奖惩制度。
11、大型起重设备管理制度。
12、文明施工及环境保护管理制度。
13、事故统计、报告制度。
14、承包商安全资质审查制度。
15、分包队伍安全管理制度。
16、重大危险源管理制度。
17、工程重大突发性事件应急预案管理办法及应急预案管理办法。
18、施工期防洪度汛管理制度。
19、创建安全文明施工样板工地的有关管理制度。
（二）各单位安全管理台帐盒、册、表格要统一规范；台帐内容整齐，记录翔实。具体包括：新入厂人员三级教育记录，培训考试记录，班前５分钟教育记录，安全技术交底记录，重大危险源辨识、评估记录，安全隐患排查记录，特种设备定检、维修、保养记录，防洪度汛值班和巡查记录，日常安全巡查记录等，要求签字齐全。
第二十七条 施工队伍的统一着装要求和施工人员的安全培训教育要求。
（一）作业人员着装及行为规范要求
1、全体参建人员必须正确着装，上班期间穿着工作服、佩戴胸卡、安全帽，并有明显的单位标记。禁止穿拖鞋、凉鞋、高跟鞋和带钉子鞋进入施工现场。
2、凡进入施工现场的人员（包括施工作业人员和其他人员）一律戴安全帽。禁止所有人员在施工现场吸烟。无不戴安全帽或不正确戴安全帽、在施工现场吸烟、乱扔烟头等现象。
3、安全帽的颜色按工作性质区分如下：根据各单位标准对管理人员、现场作业人员、质检员、安全员的安全帽颜色进行区分，安全员的安全帽上印刷“安监”字样，安全帽上印刷单位标志。安全帽的规格和材质执行国家安全标准。
4、各单位现场从事安全人员统一穿着橘红色服装。
5、弃渣场弃渣指挥人员，大坝填筑车辆指挥及夜间施工人员，道路维护人员，隧道内矮边墙施工人员，隧道内管线安装、道路养护人员、施工测量放线人员、现场领班指挥人员等上班期间必须穿着反光背心。
6、现场人员语言行为文明、礼貌、团结、道德，不讲脏言污语，不发生打架斗殴、酒后闹事、打群架现象。
7、每位作业者都应该做到“工完料尽场地清”。
8、严禁不熟悉安全规程、对现场不了解、无防护用品和酒后者上岗。
9、未经安监人员许可，任何人不得擅自挪动、拆除安全及文明施工设施。要服从现场安监人员的监督、检查和管理。
10、自觉遵守现场治安、消
