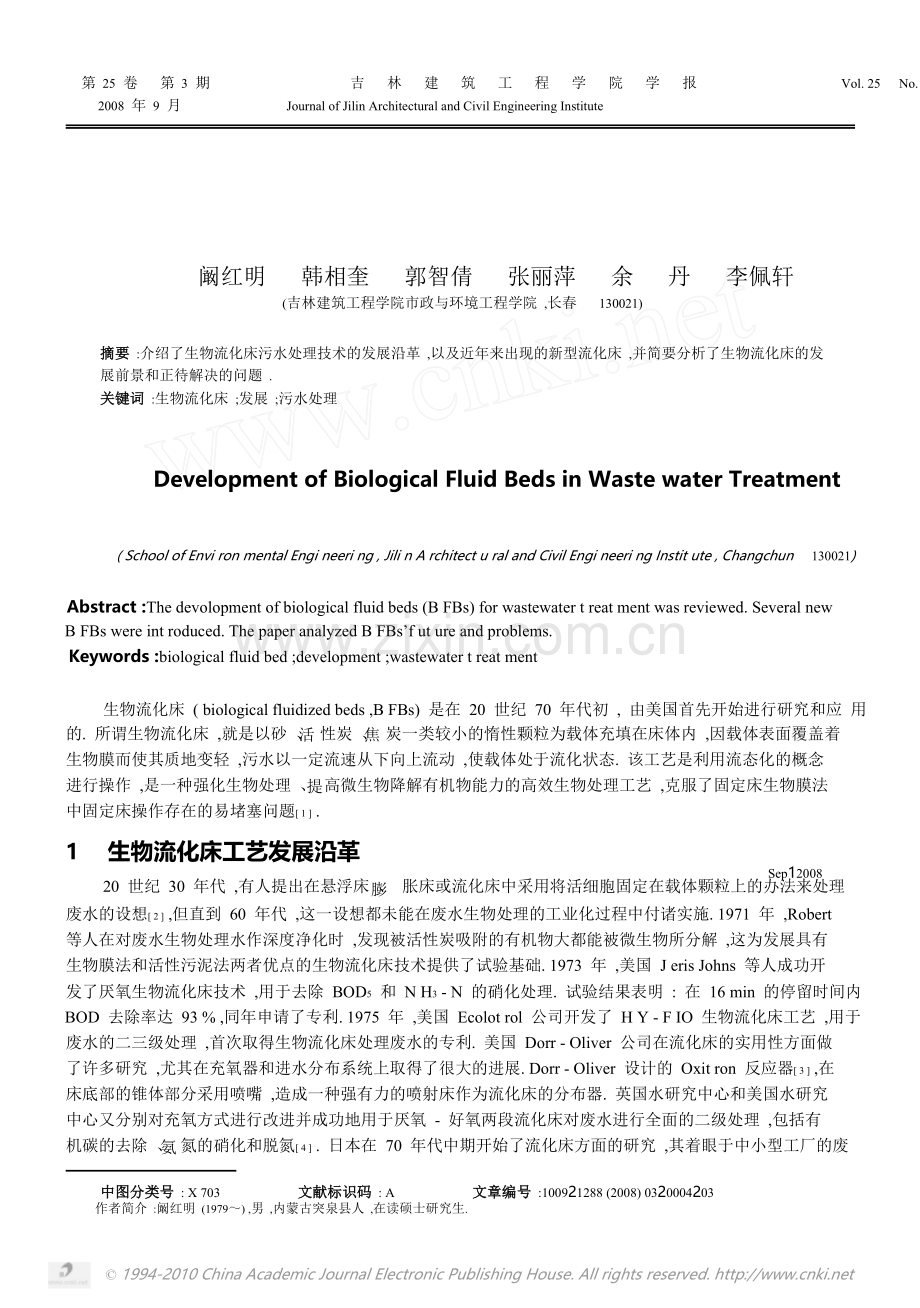

生物流化床污水处理技术进展.docx

第 25 卷 　第 3 期 吉 　林 　建 　筑 　工 　程 　学 　院 　学 　报 Vol. 25 　No. 3

2008 年 9 月 Journal of Jilin Architectural and Civil Engineering Institute

阚红明 　韩相奎 　郭智倩 　张丽萍 　余 　丹 　李佩轩
(吉林建筑工程学院市政与环境工程学院 ,长春 　130021)

摘要 :介绍了生物流化床污水处理技术的发展沿革 ,以及近年来出现的新型流化床 ,并简要分析了生物流化床的发
展前景和正待解决的问题 .
关键词 :生物流化床 ;发展 ;污水处理

Development of Biological Fluid Beds in Waste water Treatment

( School of Envi ron mental Engi neeri ng , Jili n A rchitect u ral and Civil Engi neeri ng Instit ute , Changchun 　130021)

Abstract :The devolopment of biological fluid beds (B FBs) for wastewater t reat ment was reviewed. Several new
B FBs were int roduced. The paper analyzed B FBs’f ut ure and problems.
Keywords :biological fluid bed ;development ;wastewater t reat ment

　　生物流化床 ( biological fluidized beds ,B FBs) 是在 20 世纪 70 年代初 , 由美国首先开始进行研究和应 用
的. 所谓生物流化床 ,就是以砂 、 性炭 、 炭一类较小的惰性颗粒为载体充填在床体内 ,因载体表面覆盖着
生物膜而使其质地变轻 ,污水以一定流速从下向上流动 ,使载体处于流化状态. 该工艺是利用流态化的概念
进行操作 ,是一种强化生物处理 、 高微生物降解有机物能力的高效生物处理工艺 ,克服了固定床生物膜法
中固定床操作存在的易堵塞问题[ 1 ] .

1 　生物流化床工艺发展沿革
　　20 世纪 30 年代 ,有人提出在悬浮床 、 胀床或流化床中采用将活细胞固定在载体颗粒上的办法来处理
废水的设想[ 2 ] ,但直到 60 年代 ,这一设想都未能在废水生物处理的工业化过程中付诸实施. 1971 年 ,Robert
等人在对废水生物处理水作深度净化时 ,发现被活性炭吸附的有机物大都能被微生物所分解 ,这为发展具有
生物膜法和活性污泥法两者优点的生物流化床技术提供了试验基础. 1973 年 ,美国 J eris Johns 等人成功开
发了厌氧生物流化床技术 ,用于去除 BOD5 和 N H3 - N 的硝化处理. 试验结果表明 : 在 16 min 的停留时间内
BOD 去除率达 93 % ,同年申请了专利. 1975 年 ,美国 Ecolot rol 公司开发了 H Y - F IO 生物流化床工艺 ,用于
废水的二三级处理 ,首次取得生物流化床处理废水的专利. 美国 Dorr - Oliver 公司在流化床的实用性方面做
了许多研究 ,尤其在充氧器和进水分布系统上取得了很大的进展. Dorr - Oliver 设计的 Oxit ron 反应器[ 3 ] ,在
床底部的锥体部分采用喷嘴 ,造成一种强有力的喷射床作为流化床的分布器. 英国水研究中心和美国水研究
中心又分别对充氧方式进行改进并成功地用于厌氧 - 好氧两段流化床对废水进行全面的二级处理 ,包括有
机碳的去除 、 氮的硝化和脱氮[ 4 ] . 日本在 70 年代中期开始了流化床方面的研究 ,其着眼于中小型工厂的废

　　作者简介 :阚红明 (1979～) ,男 ,内蒙古突泉县人 ,在读硕士研究生.

© 1994-2010 China Academic Journal Electronic Publishing House. All rights reserved.

Sep12008
生物流化床污水处理技术进展 3
中图分类号 : X 703 　　　　　文献标识码 : A 　　　　　文章编号 :100921288 (2008) 0320004203
KAN Hong2ming ,HAN Xiang2kui , GUO Zhi2qian ,ZHAN G Li2ping , YU Dan ,L I Pei2xuan
　　收稿日期 :2007 - 12 - 061
　3 教育部科学技术研究重点项目 (205189) 1
活 焦
提
膨
氨

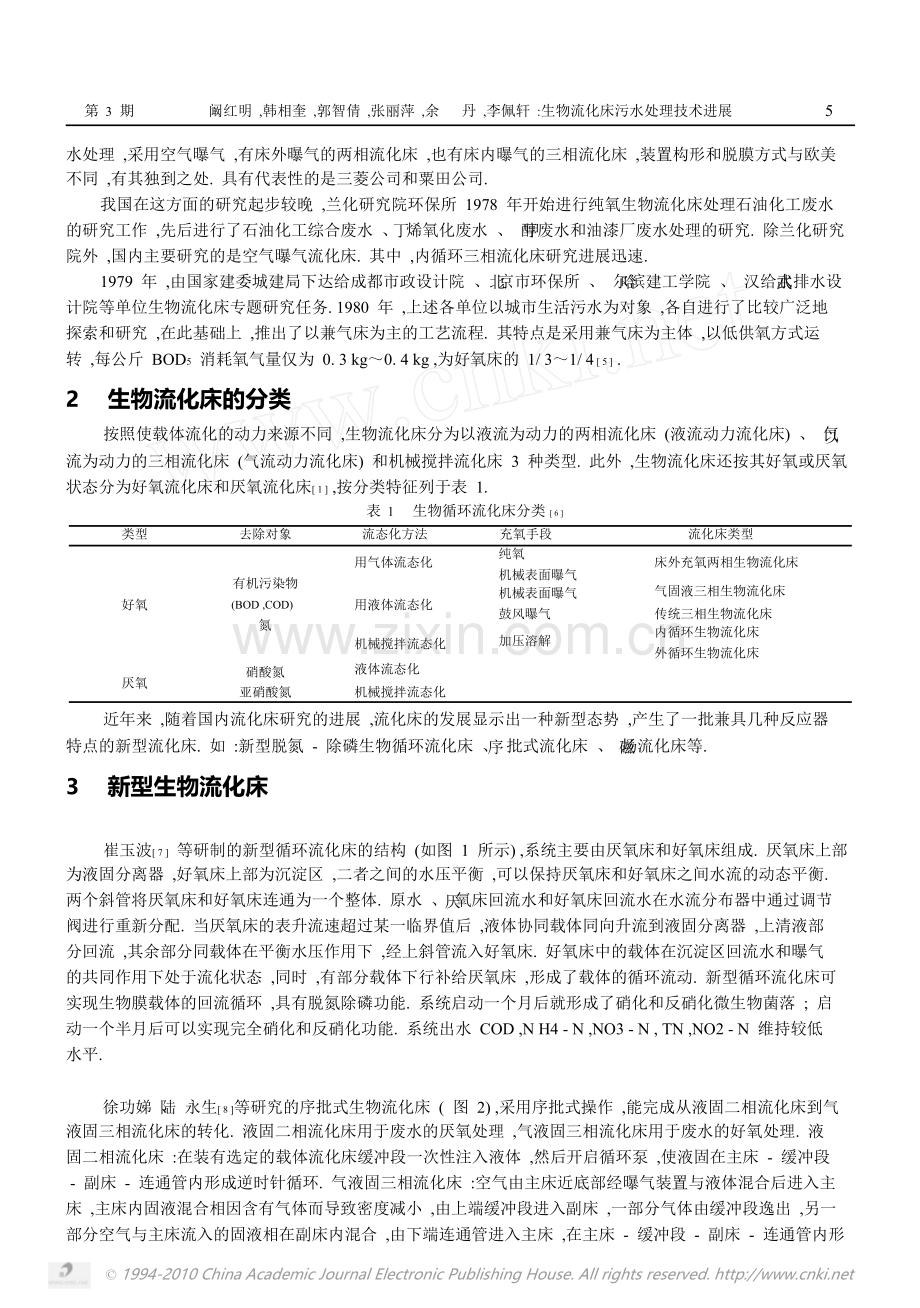

　第 3 期


阚红明 ,韩相奎 ,郭智倩 ,张丽萍 ,余 　丹 ,李佩轩 :生物流化床污水处理技术进展


5

水处理 ,采用空气曝气 ,有床外曝气的两相流化床 ,也有床内曝气的三相流化床 ,装置构形和脱膜方式与欧美
不同 ,有其独到之处. 具有代表性的是三菱公司和粟田公司.
我国在这方面的研究起步较晚 ,兰化研究院环保所 1978 年开始进行纯氧生物流化床处理石油化工废水
的研究工作 ,先后进行了石油化工综合废水 、 烯氧化废水 、 醇废水和油漆厂废水处理的研究. 除兰化研究
院外 ,国内主要研究的是空气曝气流化床. 其中 ,内循环三相流化床研究进展迅速.
1979 年 ,由国家建委城建局下达给成都市政设计院 、 京市环保所 、 尔滨建工学院 、 汉给水排水设
计院等单位生物流化床专题研究任务. 1980 年 ,上述各单位以城市生活污水为对象 ,各自进行了比较广泛地
探索和研究 ,在此基础上 ,推出了以兼气床为主的工艺流程. 其特点是采用兼气床为主体 ,以低供氧方式运
转 ,每公斤 BOD5 消耗氧气量仅为 0. 3 kg～0. 4 kg ,为好氧床的 1/ 3～1/ 4 [ 5 ] .

2 　生物流化床的分类
　　按照使载体流化的动力来源不同 ,生物流化床分为以液流为动力的两相流化床 (液流动力流化床) 、 气
流为动力的三相流化床 (气流动力流化床) 和机械搅拌流化床 3 种类型. 此外 ,生物流化床还按其好氧或厌氧
状态分为好氧流化床和厌氧流化床[ 1 ] ,按分类特征列于表 1.
表 1 　生物循环流化床分类 [ 6 ]

类型

好氧

厌氧
去除对象

有机污染物
(BOD ,COD)
氮

硝酸氮
亚硝酸氮
流态化方法
　用气体流态化

　用液体流态化

　机械搅拌流态化
　液体流态化
　机械搅拌流态化
充氧手段
　　纯氧
　　机械表面曝气
　　机械表面曝气
　　鼓风曝气
　　加压溶解
流化床类型
　　　　床外充氧两相生物流化床
　　　　气固液三相生物流化床
　　　　传统三相生物流化床
　　　　内循环生物流化床
　　　　外循环生物流化床

　　近年来 ,随着国内流化床研究的进展 ,流化床的发展显示出一种新型态势 ,产生了一批兼具几种反应器
特点的新型流化床. 如 :新型脱氮 - 除磷生物循环流化床 、 批式流化床 、 场流化床等.

3 　新型生物流化床

　　崔玉波[ 7 ] 等研制的新型循环流化床的结构 (如图 1 所示) ,系统主要由厌氧床和好氧床组成. 厌氧床上部
为液固分离器 ,好氧床上部为沉淀区 ,二者之间的水压平衡 ,可以保持厌氧床和好氧床之间水流的动态平衡.
两个斜管将厌氧床和好氧床连通为一个整体. 原水 、 氧床回流水和好氧床回流水在水流分布器中通过调节
阀进行重新分配. 当厌氧床的表升流速超过某一临界值后 ,液体协同载体同向升流到液固分离器 ,上清液部
分回流 ,其余部分同载体在平衡水压作用下 ,经上斜管流入好氧床. 好氧床中的载体在沉淀区回流水和曝气
的共同作用下处于流化状态 ,同时 ,有部分载体下行补给厌氧床 ,形成了载体的循环流动. 新型循环流化床可
实现生物膜载体的回流循环 ,具有脱氮除磷功能. 系统启动一个月后就形成了硝化和反硝化微生物菌落 ; 启
动一个半月后可以实现完全硝化和反硝化功能. 系统出水 COD ,N H4 - N ,NO3 - N , TN ,NO2 - N 维持较低
水平.

　　徐功娣 、 永生[ 8 ]等研究的序批式生物流化床 ( 图 2) ,采用序批式操作 ,能完成从液固二相流化床到气
液固三相流化床的转化. 液固二相流化床用于废水的厌氧处理 ,气液固三相流化床用于废水的好氧处理. 液
固二相流化床 :在装有选定的载体流化床缓冲段一次性注入液体 ,然后开启循环泵 ,使液固在主床 - 缓冲段
- 副床 - 连通管内形成逆时针循环. 气液固三相流化床 :空气由主床近底部经曝气装置与液体混合后进入主
床 ,主床内固液混合相因含有气体而导致密度减小 ,由上端缓冲段进入副床 ,一部分气体由缓冲段逸出 ,另一
部分空气与主床流入的固液相在副床内混合 ,由下端连通管进入主床 ,在主床 - 缓冲段 - 副床 - 连通管内形

© 1994-2010 China Academic Journal Electronic Publishing House. All rights reserved.

丁 甲
北 哈 武
以
311 　新型脱氮 - 除磷生物循环流化床
312 　序批式流化床
序 磁
厌
陆

6


吉 　林 　建 　筑 　工 　程 　学 　院 　学 　报


第 25 卷

成逆时针循环. 结果表明 ,无论在二相
流化床还是在三相流化床载体的添加
都会使液体的混合时间不同程度的缩
短 ;使用活性炭做载体比使用沸石做
载体混合 时间稍短 ; 可以用全混流反
应器 ( CSTR) 模型来描述外循环流化
床反应器.

　　1969 年 , Tut hill 提出了磁稳定流
化床的 概 念 , Rosensweig 在 基 础 研 究
图 1 　新型脱氮 - 除磷生物循环流化床 　　　　　图 2 　序批式流化床
物流化床的操作形式 、 变特性 、 胀
特性 、 量质量传递 、 一固接触效率 ,不同流行等机理问题方面成为研究的热点. 磁性流化床与普通流化床
相似 ,区别在于磁场流化床的床层介质采用磁敏性介质 ,且流化床中除流场和重力场外还有外加磁场. 磁场
一般选用恒定或交变电磁场 ,其产生方式一般通过 Helmholtz 线圈产生 ,磁场强度可以利用电流强度调节.
磁场流化床的外加磁场方向分为磁场方向和流动相流动方向平行的轴向磁场和磁场方向与流动相流动方向
垂直的径向磁场. 施加磁场带来两个方面优点 : ①固相粒子只有在更大的流速下才能从磁场生物流化床冲
出 ; ②单位反应器体积所降解的污染物量明显提高[ 9 ] .

4 　生物流化床工艺的发展前景
　　由于生物流化床具有较高的污水处理效率 ,较少的占地面积等优点 ,在处理城市污水和工业废水中展现
了良好的发展前景. 近三十年来 ,生物流化床的应用范围和规模都在日益扩展 ,根据国外的比较 ,生物流化床
的投资及占地面积仅相当于传统活性污泥曝气池的 70 %和 50 %[ 1 ] . 2006 年 ,中国环境公报公布 ,全国废水
排放总量为 537. 0 亿吨 ,其中工业废水总排放量为 239. 5 亿吨 ,生活污水总排放量为 297. 5 亿吨 ,比上年增
长 1. 0 %. 目前 ,在水资源日益紧张的情况下 ,中水回用技术已经在我国的发达地区得到了应用. 事实证明.
在居民小区内构建污水处理站 ,将生活污水直接处理成中水供小区使用 ,是当前城市生活污水处理的另一种
选择. 生物流化床由于占地面积少 ,处理效率高 ,是小区生活污水处理站能选择的最佳工艺. 在工业废水处理
领域中 ,高效地处理工业废水一直是生物流化床的研究和发展方向. 工业污水的特点是成分复杂 ,含有多种
不同的污染物质 ,且工业废水中的污染物质和浓度有较大的差别 ,较难处理. 生物流化床由于其耐冲击负荷 ,
而且能根据不同的污水水质培养出高效的用于污水处理的微生物菌群 ,从而有效地处理工业废水.
由此可见 ,随着技术的进步 ,生物流化床在城市污水处理和工业废水的处理中将占据重要的地位. 生物
流化床工艺的应用前景将更加广阔. 同时 ,也应注意到生物流化床工艺还有许多亟待解决的问题 :
(1) 生物流化床耗能较高 ,积极研究降低生物流化床的能耗是生物流化床工艺能否被广泛应用的重要
前提.
(2) 生物流化床操作技术比较复杂 ,要求操作人员水平较高 ,应该加强自动化技术的引进 ,改变传统的
操作技术.
(3) 开发高效的微生物菌种 ,包括广谱的微生物菌种和专一的微生物菌种 ,为流化床处理城市污水和成
分特殊的工业废水提供微生物学基础.
(4) 在理论上应深入研究生物流化床内的水力学特性 ,加强反应器放大设计方面的研究.

(下转第 16 页)

© 1994-2010 China Academic Journal Electronic Publishing House. All rights reserved.

313 　磁场生物流化床
方面做了 奠基性的工作 , 随后磁性生
流 膨
热 流

16


吉 　林 　建 　筑 　工 　程 　学 　院 　学 　报


第 25 卷

缝 ;当桥台高度 H ≥14 m 时 ,前墙与长侧墙交汇处大部分区域会出现裂缝 ,所以应谨慎修建高度超过 14 m
的重力式 U 型斜交桥台.
(5) 钢筋混凝土圈梁法在重力式 U 型斜交桥台的加固上能达到满意的效果.

参 　考 　文 　献

(上接第 6 页)

参 　考 　文 　献

　　[ 3 ] 　G Hoyland. Aerobic treat ment in‘oxitron’biological fluidized bed plant at coleshill〔J 〕. Water Pollution Control ,1983 ,82 (4) :479 - 493.
　　[ 4 ] 　P F Copper. Complete treat ment of sewage in a two - stage fluidized - bed system part 1〔J 〕. Water Pollution Control ,1982 ,81 (4) :447 -
464.

© 1994-2010 China Academic Journal Electronic Publishing House. All rights reserved.

　　 1 ] 　周水兴 1 高速公路上中小桥台开裂成因及防治型桥台开裂原因分析及维修处理方法黑龙江交通科技 ,2002 (6),2000 (3)39:51 - 521
　　 1 ] 　李圭白 1 气液固流态工程〔M〕M北京北京 中国建筑工业出版社 ,20051
　　 5 ] 　何卫中 1GeorgeNakhla磁性生物流化床特性的研究〔新型序批式双外循环生物流化床流体力学特性研究〔,2005 齐齐哈尔大学学报 ,2005 ,21 (1) :1 - 41
