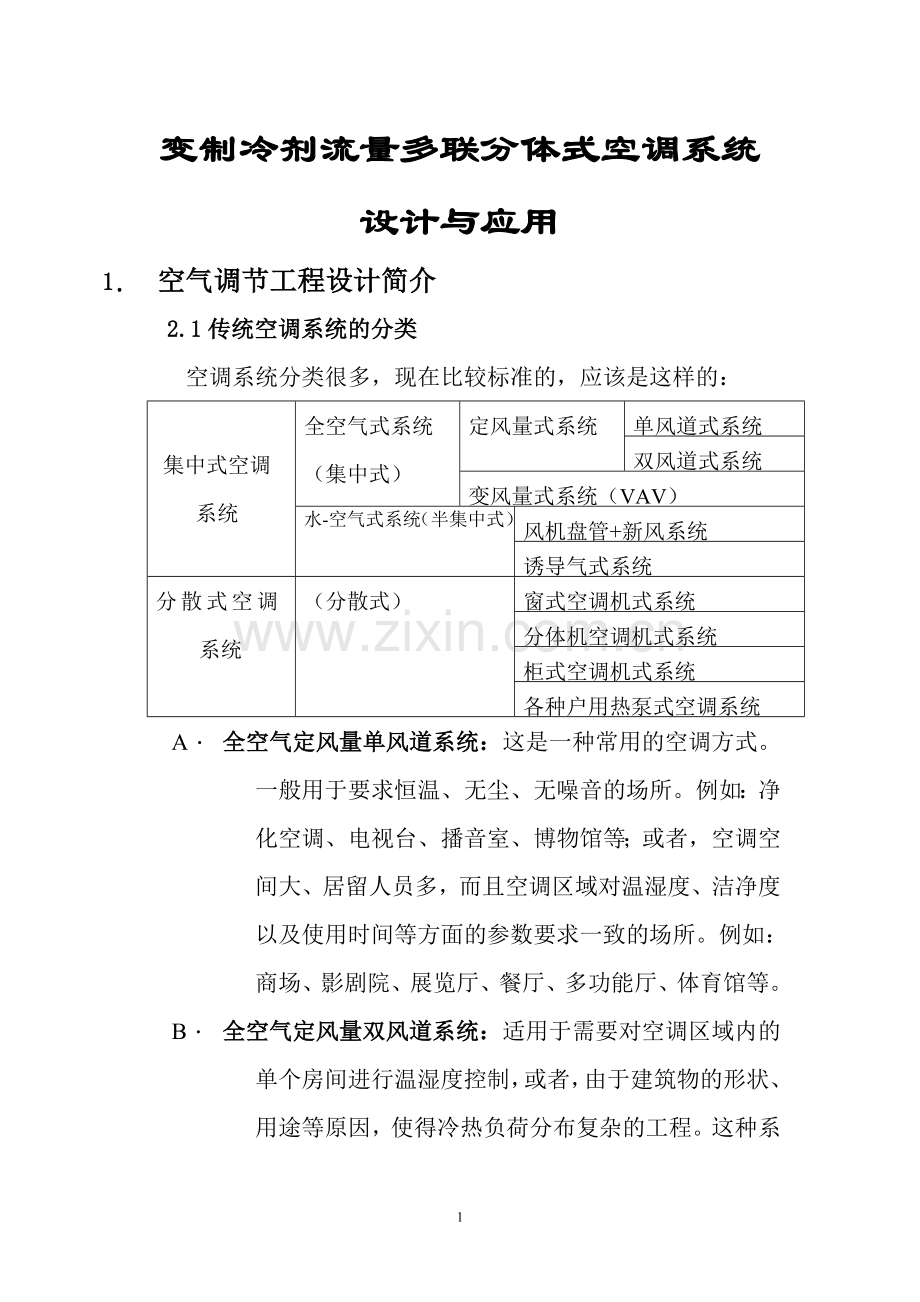

变制冷剂流量分体空调系统应用简介.doc

变制冷剂流量多联分体式空调系统
设计与应用
1． 空气调节工程设计简介
2.1传统空调系统的分类
空调系统分类很多，现在比较标准的，应该是这样的：
集中式空调
系统
全空气式系统
（集中式）
定风量式系统
单风道式系统
双风道式系统
变风量式系统（VAV）
水-空气式系统（半集中式）

风机盘管+新风系统
诱导气式系统
分散式空调系统
（分散式）
窗式空调机式系统
分体机空调机式系统
柜式空调机式系统
各种户用热泵式空调系统
A． 全空气定风量单风道系统：这是一种常用的空调方式。一般用于要求恒温、无尘、无噪音的场所。例如：净化空调、电视台、播音室、博物馆等；或者，空调空间大、居留人员多，而且空调区域对温湿度、洁净度以及使用时间等方面的参数要求一致的场所。例如：商场、影剧院、展览厅、餐厅、多功能厅、体育馆等。
B． 全空气定风量双风道系统：适用于需要对空调区域内的单个房间进行温湿度控制，或者，由于建筑物的形状、用途等原因，使得冷热负荷分布复杂的工程。这种系统的设备费用和运行费用高，占用空间大，消耗能量也大，通常不采用。
C． 全空气变风量系统：可用于空调区域内的各房间需要分别调节室温，但是，温度和湿度的控制精度却不高的场所。如一些服务行业大型建筑物等。变风量系统尤其适用于全年都需要供冷的大型建筑物内区。这种系统方式的应用越来越多。
D． 风机盘管加新风系统的空调系统：这是目前使用较多的一种方式。其优点是可以实现独立调节的功能外加设计简单。这种空调方式适用于旅馆客房、公寓、住宅、医院病房、大型办公楼等建筑。
E． 窗式空调机式系统和诱导机式空调系统：一般用于建筑物中，较多房间需要单独调节控制的场所。
F． 分体空调机式系统：由于市场的需要，分体空调机式系统应用越来越广。目前，在空调工程中占有相当比例的份额。这部分，也是今天主要讲解的内容。
G． 柜式空调机式系统：与（F）中的方式基本相近，是一种小型而又比较灵活的空体方式。一般适用于独立小型的建筑物中。或者，在设有集中式空调系统中，少数因温度、功能要求不宜与大系统归并的少数场所。例如：建筑大楼中的电话机房、出租商店和消防控制室等部位。
H． 各种户用热泵式系统：
2.2热泵空调系统的简介
2.2.1热泵空调的概念
定义：按新国际制冷辞典解释为：热泵就是以冷凝器放出的热量来供热的制冷系统。
按以前的定义来讲，热泵是一种将低温热源的热能转移（泵上去）到高温热源的过程。通常，用于热泵的装置的低温热源或者是我们周围的介质---空气、河水、海水，或者是从工业生产设备中排出的工质和生活污水等。这些工质具有提出热能的可能性。
热泵制冷机：就是既可以制冷又可以制热的设备。通常，这种设备通过一个换向阀的转换来达到制冷或制热的目的。更深一步从热力学理论上来讲，制冷循环和制热循环互为逆卡诺循环，两者没有本质的区别。
用一种通俗的方法来解释：比方说窗式空调器，在夏季是消耗电能将室内空气中的热量送到室外大气中去已达到室内制冷的目的；而在冬季就是将室外空气中的热量“泵”入温度较高的室内中去以达到室内供热的目的。
2.2.2热泵空调机组的分类
一般按热泵热源与供热介质的组合方式分类，共有六种型式。简述如下：
1） 空气—空气热泵：冷源（或热源）为空气—供热（或制冷）介质为空气（空调房间）。
例如：大多数柜式机组、窗式空调器、分体式冷暖两用型空调机、日立SET-FREE空调方式等。一般采用往复式压缩机或蜗旋式压缩机等。
2） 空气—水热泵：冷源（或热源）为空气—供热（或制冷）介质
为水（此处水我们称载冷剂）--空气（空调房
间）。
例如：风冷冷热水机组（或称热泵型冷水机组）。一般采用蜗旋式压缩机或螺杆式压缩机等。
3） 水—空气热泵：冷源（或热源）为水—供热（或制冷）介质
--空气（空调房间）。
例如：闭式环路水热泵系统。水源可为地下水、地表水、闭式循环水、废水、太阳能辅助热源等。压缩机一般采用蜗旋式或螺杆式等。
4） 水—水热泵：冷源（或热源）为水—供热（或制冷）介质为水（此处水我们称载冷剂） --空气（空调房间）。
例如：多数用在具有热泵回收条件的大、中型系统中。地温水源中央空调系统亦属于此类。压缩机一般采用螺杆式压缩机，例如水源热泵系统和水环热泵系统。
5） 大地耦合式热泵：冷源（或热源）为大地耦合（或闭路大地热源）—供热（或制冷）介质--空气（空调房间）。
例如：通常说的地源热泵系统。一般在大地内埋设水循环回路再通过热泵系统给房间供热的方式。压缩机一般采用蜗旋式或螺杆式等。
6） 大地热源直接膨胀式热泵：冷源（或热源）为大地（采用直接膨胀方式）—供热（或制冷）介质--空气（空调房间）。
此种热泵方式很少使用。
2.4空调工程的设计内容
2.4.1方案设计
2.4.1.1首先，我们必须了解建筑物的用途、特性、工艺要求和使用要求，以及能源状况等问题。
2.4.1.2掌握当地室外气象参数，制定出建筑物室内设计计算参数。
2.4.1.3计算建筑物的冷负荷和热负荷（可以估算）。
2.4.1.4根据以上几点，制定空调系统设计方案，并加以分析。
2.4.1.5方案设计没有必须的固定模式，只要把设计意图表示清楚就可以了。
2.4.2初步设计
这部分内容，对在座的大家都非常有用途。我们所做的标书中技术标部分的内容往往应该做到这样的深度。初步设计实际上，就是前面所做的方案设计付诸于书面形式。
2.4.2.1初步设计的内容及格式：除小型工程外，一般情况包括以下的次序和内容：
设计文件目录—设计说明书—计算书—设备选型表—设计图纸。
2.4.2.2设计文件深度：
设计说明：包括以下内容；
设计依据：主要与本专业有关的批文和建设方要求；采用的主要法规和标准；其他专业提供的本工程设计资料。
设计范围：根据设计任务书的要求和有关设计资料，说明本设计的内容和分工。
室外、室内设计计算参数：查国家规范和有关技术措施。
空调设计说明：包括空调系统冷热负荷、冷源和热源供给方式及参数、空调系统冷媒参数、空调系统设计内容的大概情况文字说明及施工安装注意事项等。
设备明细表：应列出主要设备的名称、型号、规格、数量等。
设计图纸：包括图例、系统流程图及主要平面图。
计算书：（一般仅仅供内部使用，只有在甲方一定坚持要时才提供）
对于空调工程的热负荷、冷负荷、风量、空调冷热水用量、冷却水量、主要管径和风道尺寸及主要设备的选择。
2.4.3施工图设计
设计施工图，实际上就是将初步设计完全转化成施工用文件。一般情况下由专业设计部门完成。值得一提的是，目前，建筑行业管理要求很严了。没有带正规设计单位印章的设计施工图实不允许施工的。同样，也不给验收和同意使用。在这里，我不再细谈了。
2． “多联机”空调系统设计
3.1空调冷、热负荷计算
3．1.1《采暖通风与空气调节设计规范》GB50019-2003：
第6.2.1条：除方案设计或初步设计阶段可使用冷负荷指标进行必要的估算之外，应对空气调节区进行逐项逐时的冷负荷计算。
第6.2.15条：空气调节区的夏季冷负荷，应按各项逐时冷负荷的综合最大值确定。
空气调节系统的夏季冷负荷，应根据所服务空气调节区的同时使用情况、空气调节系统的类型及调节方式，按各空气调节区逐时冷负荷的综合最大值或各空气调节区夏季冷负荷的累加值确定，并应计入各项有关的附加冷负荷。
*注：附加冷负荷，系指新风负荷、空气通过风机和风管的温升引起的冷负荷、冷水通过水泵水管及水箱的温升引起的冷负荷以及空气处理过程产生冷热抵消现象引起的附加冷负荷等。
第6.2.16条：空气调节系统的冬季热负荷，宜按本规范第4.2节的规定计算；室外计算温度，应按本规范第3.2.5条的规定计算。
第3.2.5条：冬季空气调节室外计算温度，应采用历年平均不保证1天的日平均温度。
结论：空气调节系统的冬季热负荷按采暖方法（稳定传热方式）进行计算，只是将室外计算温度由采暖室外计算温度改为冬季空气调节室外计算温度即可。例如青岛市，采暖室外计算温度为-6℃，冬季空气调节室外计算温度为-9℃。
3.1.2注意事项：
值得一提的是，在销售过程中，所有的对外书面资料内，当需要出现空调冷、热负荷面积指标时其值应为负荷计算时的数值，不应为室外机配备后的面积指标。否则，会很被动，甚至会产生误解。
公共建筑是否应考虑户间传热和间歇运行的问题，国家规范没有严格的要求，但对于水冷冷水机组和集中空调系统来讲，是绝对不行的，详见《采暖通风与空气调节设计规范》GB50019-2003第7.1.5条。然而，对于居住建筑来讲，选用室内机时应考虑户间传热，详见《采暖通风与空气调节设计规范》GB50019-2003第4.9.3条。
第7.1.5条：电动压缩式机组的总装机容量，应按本规范6.2.15条计算的冷负荷选定，不另作附加。
第4.9.3条：在确定分户热计量采暖系统的户内采暖设备容量和计算户内管道时，应计入向邻户传热引起的耗热量附加，但所附加的热量不应统计在采暖系统的总热负荷内。
根据厂家提供的资料来看，当“多联机”系统应用于空调使用系数不固定的公共建筑场所时（例如出租性办公楼等），应考虑户间传热和间歇运行的问题。
3.2系统型式的选择、系统的划分及控制方式的选择
3.2.1系统型式的选择
应根据建筑物的性质、使用功能、建筑物的档次、投资情况等，进行合理的选用系统类型，例如，设计变频还是定频、是否有热回收的可能、等等。
3.2.2系统的划分
一个多联机空调系统的室外机组容量不宜太大，室外机的额定制冷量宜为56~84kW（20~30匹），从目前的技术发展水平来看，个人认为56kW（20匹）为最佳。另外，室外机尽可能分散布置。
值得一提的是，选择室内机时是按照房间逐时负荷的最大综合值进行的，而选择室外机时，是按照空调系统逐时负荷的最大综合值进行的。换句话讲，不是将各房间的最大综合负荷相加，而是一组室外机所负担的所有空调房间的某一时刻负荷的最大值。因此，其值通常小于等于各房间空调负荷的和。所以在空调系统划分后，室内机与室外机的配比会出现大于100%的现象。
3.2.3控制方式的选择
根据业主的要求，进行各种控制方式的选择。
3.3室内机的选型和选择计算
3.3.1室内机型号的选择与布置
根据建筑物使用性质、所具有的空间以及房间装修等方面的要求，选择合适的室内机机型。
*注意：选择室内机机型时应兼顾考虑室内气流组织的问题。例如，某幼儿园工程，选用四面出风嵌入式室内机，就不合理。因为，幼儿园的活动室也是休息室，四面出风嵌入式室内机出风温度及风速梯度较大，容易使儿童感冒生病。
3.3.2室内机容量的选择计算
各生产厂家，计算方法不完全一致，这里不细谈了。详见内部培训资料。
*注意：当室内机承担新风负荷（或承担部分新风负荷）时，应考虑室内机回风温度的改变。
3.4室外机的设计
3.4.1室外机的布置
布置室外机时，应注意以下几个方面：
A．良好的通风条件：
风冷热泵空调系统成败最关键的环节。不应设在主导风向的负压区（或称涡流区）；当竖向布置时，一定要考虑风压的作用和“热岛”效应。例如，某化验楼设计，室外机设置在主导风向的背面，并且设置在开间与进深为7500mmx6300mm的凹槽型空间内，共有10台8~10HP的室外机。机组之间的空间仅有500mm。显然，散热效果不好。
B．必要的环境温度：
室外机正常工作的周围环境温度为-15℃~45℃。列举山东东营某一饭店的案例。
C．与室内机合理的距离：
室外机与室内机的距离应尽量缩短。一来，工程造价低。二来，减少因管路过长而引起的不必要的衰减。有关资料显示，在夏季制冷工况下，每百米管长冷量衰减约为20%-30%。在冬季制热工况下， 衰减相对较小，每百米管长制热量衰减约为5%-10%。
D．适宜的机组容量：
设计时应该合理地划分空调系统，使室外机的容量不宜过大，室外机的额定制冷量宜为56~84kW（20~30匹），从目前的技术发展水平来看，个人认为56kW（20匹）为最佳，最大不超过112Kw（即40匹）。
E．可靠的安全措施：
室外机不得设置在油雾、酸雾、含盐成分较高等具有腐蚀性气体的环境中，例如，靠近伙房排油烟系统的排风出口附近；靠近海边边缘等。
应具有良好的接地等避雷措施。
F．减少对环境的影响：
噪声：室外机的噪声主要来源于风扇和风扇电机、压缩机。应核实室外机的噪声值是否满足民用建筑隔声设计规范》GBJ118-88的要求以及地方规定。否则，应对室外机采取隔音措施。
热污染：排放的热空气，不能影响生产、工作以及日常生活。
振动：如何机组都会产生振动，一定要做好减震措施。当机组设置在建筑物屋顶时，室外机机组一定要有独立的基础，并且基础四周务必做好建筑防水工作。
3.4.2室外机的选择计算
各生产厂家，计算方法不完全一致，这里不细谈了。详见内部培训资料。
*注意：室内机与室外机容量具有规定的匹配比例。通常情况下，商用机系列一般可按约50~130%的配比，家庭系列一般可达10~100%。
3.5冷媒配管的布置以及必要的修正
A．最大允许长度：指的是室外机与室内机之间的实际配管长
度，一般不超过160米。
B．最大允许等效长度：指的是将配管接头或端管折算成相当长度后计算的室外机与室内机之间的实际配管长度，或者说是最大允许长度加上接点或端管的折算长度。一般不超过185米。
C．分支以后的允许长度：从第一个冷媒配管分支组件（接点或端管）室内机之间的配管长度，一般不超过40米。
D．室内机与室外机之间最大允许高差：当室外机高于室内机时，最大允许高差不超过50米，当室外机低于室内机时，最大允许高差不超过40米。
E．室内机之间最大允许高差：每一个独立系统中。室内机之间的最大允许高差，一般不超过15米。
冷媒配管长度的修正详见内部培训资料。
3． 工程中常见的问题及注意事项
4.1空调系统的新风设计
4.1.1空调系统的设计必须确保新风量
《采暖通风与空气调节设计规范》GB50019-2003
第3.1.9条：建筑物室内人员所需最小新风量，应符合以下规定：1 民用建筑人员所需最小新风量按国家现行有关卫生标准确定；
2 工业建筑应保证每人不小于30㎡/h的新风量
*分析：规范对建筑物室内人员最小新风量的要求是编写在室内空气计算参数章节里的，而且是强制性条文。因此，应该理解为无论是采暖系统设计还是通风系统或者空气调节系统设计，都必须具有确保最小新风量的技术措施。
大家仔细地想一想，一个空气调节系统的设计，仅仅依靠开启建筑物的外门、外窗或者洞口等无组织的自然通风方法来保证新风量的要求肯定是不理想的，也是不切合实际的。应该采用有组织的强制性措施——新风系统或机械通风系统。我们认为，建筑物只有在过渡季节或冬季不需要采暖时，才允许通过开启外门、外窗进行自然通风。
4.1.2几种新风系统（或措施）设计方法与分析
A． 新风从室外直接引入室内机的方式
例如，某会所设计。在建筑物外墙上设置了防雨百叶风口，并且，用风管直接连接到室内机的回风箱上，新风负荷全部由室内机承担。其一，这种方式无法实现对新风量的控制和调节。即使在防雨百叶风口处设置风口式调节阀，其调节效果也不好。如果设置密闭式调节阀，往往由于空间的限制，在回风口与回风箱之间难以实现。其二，当室内机不工作时，由于风压或者热压的作用，新风很容易从回风口进入空调房间，同时将回风口的灰尘“吹”入空调区域。其三，当新风负荷较大时，也会出现“高温高湿”情况中的不良后果。因此，这种设计方式不宜使用。
改进建议措施：利用机械动力，形成有组织的通风，最好采用机械排风方式。
B． 新风热交换器的方式
a. 餐饮功能的空间不宜使用全热交换器
在餐饮功能的空间内，空气中含有不少的油气、水蒸汽和烟气等污染源，它们很容易将全热交换器内的“特殊纸张”空隙堵塞。而更换“特殊纸张”又非常不够经济。因此，我们认为，全热交换器应在“较干净”的空气环境中使用。
值得一提的是，某住宅设计中，在全热交换器的进风管路上设计了电加热器和电极加湿器，用以解决冬季的辅助加热和加湿的问题。这种方法比较新颖，只是这种方法的控制与操作是否能与现有的变频多联空调控制系统产品相结合，有待于进一步落实。
b. 应用新风热交换器方式时应注意的事项
实际上，新风换热机组有两种方式。一种是全热交换器，另一种是显热交换器（有些生产厂家称为“新风换气机”）。两种方式在构造型式和材料性质上也有着较大的区别（详见有关资料）。当然，全热交换器的换热效率比显热交换器高。但是，在系统应用与设计方面和常规的通风系统是一致的。例如，进风口与排风口的间距要求方面，在全国民用建筑工程设计技术措施《暖通空调•动力》中，要求为6-10m；在《采暖通风与空气调节设计规范》GB50019-2003第5.3.3条中，要求“进风口应低于排风口”和“应避免进风、排风短路”。
C．机械通风或机械通风与自然通风相结合的方式
例如，某小型汽车展设计中，展览大厅部分利用机械排风自然补风的方式来达到新风要求。这种方式虽然解决了新风调控的问题，然而，宜适用于新风量需求较少的公共建筑场所，同时，还应该注意舒适感的问题。因为新风负荷全部由室内机来承担，就会造成室内机的送风温度偏低。尤其在冬季，在没有辅助加热的情况下，很可能造成空调区域内人的舒适感较差情况。因此，采用这种方式时最好带有辅助加热的措施。
D．风管式室内机直接作为新风机组的方式
例如，某综合楼设计。新风系统为独立新风机组方法并采用变变制冷剂流量直接蒸发的方式，新风机组选用的是一般的风管式室内机。我们认为是不合理的。风管式室内机的运行工况，一般是在15~30℃空气干球温度条件下，而在严寒地区新风机的使用工况平均在0℃~-10℃干球温度范围内。因此，当温度低于15℃时，风管式室内机的使用工况就远离了设计工况，机组在性能以及系统控制方面存在较大的问题。其一，冷凝压力下降，当降低至6bar以下时，压缩机供油有问题，供油压差太低，容易烧毁电机。其二，冷凝压力降低较多时，膨胀阀的供液量明显减少，新风处理能力大大降低。当冷凝压力过低时，制冷剂在膨胀阀前过冷度减少，导致膨胀阀不能正常工作。其三，在变频多联分体空调系统中，自动控制系统起着非常重要的作用。当运行工况变化太大时，自动控制系统的设计参数应随之改变。
E． 专用新风机组的方式
目前，在变频多联空调系统的产品中，专门用作新风机的机组价格是比较贵的。而且，风量和余压都不大，风量一般不超过2500m³/h；机组余压一般约200Pa左右。因此，在设计风管管道时，风管不能太长。值得注意的是，当设计独立的新风量较大的系统时，应同时设计排风系统。很显然，当新风量较大时，仅仅靠门窗缝隙向外渗漏，起不到送、排风的平衡作用的。况且，目前的门和窗密封性都很好。例如办公楼、综合楼等建筑内的多功能会议厅、展览中心、景观办公区等部位应设计排风设施。
F． 定风量进风加VMC多点排风的方式
“定风量进风加VMC多点排风”的方式是一种非常好的有组织的通风换气方式，通常被称为“会呼吸的建筑”。在实际应用中，应充分了解产品的性能并正确掌握其使用方法。有三点应该明确。(a) 所谓“定风量进风”是指每一个进风口的风量是一个定值，一般一个进风口为30M³/H。当新风需求量较大时，应并联设计多个进风口。(b)必须与有组织的排风相结合。当然，多点排风一般优于某一点集中排风，例如住宅仅设卫生间排风的情况。(c) 这种方式的进风口具有消声功能。
4.2空调系统气流组织
4.2.1空调房间内（或称空调区）应有合理的气流组织。
4.2．2建筑物（或称空调系统）应有合理的气流组织
大多数空气调节空间是有“微正压”要求的。
《采暖通风与空气调节设计规范》GB50019-2003第6.1.3条中有规定。
第6.1.3条：空气调节区内的空气压力应满足下列要求：
1 工艺性空气调节，按工艺要求确定
2 舒适性空气调节，空气调节区与室外的压力差或空气调节区之间有压差要求时，其压值宜为5~10Pa，但不应大于50 Pa。
4.3变频多联分体空调系统在某些特殊场所的应用与分析
4.3.1高大空间的场所应重视气流组织问题
例如，某中型影院建筑作品。在观众厅和舞台部分，设计选用了普通的风管式室内机，而且，大部分室内机设置在观众厅后部进行侧送风。众所周知，观众厅和舞台是影剧建筑的主体，空调设计的气流组织对空调效果的好坏起着决定性的作用。观众厅部分的开间大、进深大、层高高、人员密集，而舞台部分的层高则更高。从目前产品所具有的性能参数上来看，室内机的风量和风压难以满足射程要求，会出现室内温度场不均匀的现象。因而，在夏季会造成吹冷风感，而在冬季，热空气会在上部滞留，难以使观众厅达到设计温度。另外，空调系统产生的噪声也难以达到《电影院建筑设计规范》JGJ58-88第4.0.5条中40~50dB(A)的标准要求。如何解决这类问题呢？毫无疑问，增加送风系统的风量和风压。
4.3.2高温、高湿的空间不宜设计变频多联空调系统
A． 在高温、高湿的工况下，很容易产生制冷系统的蒸发温度过高，压缩机功率损耗增大的现象，甚至，很可能造成压缩机因负荷超载而被烧毁的事故。
B． 在高温、高湿的工况下，由于空调负荷较大，会产生压缩机排气温度过高的现象，从而使线圈绝缘层遭到损坏，润滑油容易变质，甚至碳化。
C． 在高湿的工况下时，室内机的除湿量较大，而室内机蒸发器的肋片较密，不利于冷凝水的排除，从而影响其换热效率。另外，送风口处常常因送风温度低于空气中的露点温度而出现“滴水”情况。再有，室内机长期安置在高湿环境中，对电器部件的使用寿命有很大的影响。
例如，某食品加工厂设计中，加工车间部分就是属于高湿工况。车间内湿度很大，室内温度要求也比较低。通常，肉类、水产品等生食品加工车间在10~18℃范围内，熟食品加工车间一般在18~25℃范围内；车间内的卫生条件要求相当严格，车间内必须吊顶，四周墙面及地面必须粘贴瓷瓦或地砖等材料。此类工程采用变频多联分体式空调系统，就存在1.2.3条中的情况，并且，难以满足卫生防疫等标准要求。
其实，变频多联空调系统本身设计的出发点就是在民舒适性空调场合中使用的。
4.3.3新风量需求较大的场所不宜设计变频多联空调系统
在空调系统的冷、热负荷中，新风负荷占有相当大的比例。尤其是新风量需求较大的系统，新风负荷占有的比例就更大。然而，就目前变频多联空调技术发展状况来讲，空调设备处理大量的新风是比较困难的，很难做到技术与经济的合理性。
例如，上述影剧院工程设计中，同样存在这个问题。影剧院建筑的新风量应为人员所需的新风量、补偿排风及维持所需正压要求的补风量两者中较大的一个。显然，新风量是比较大的。
4.3.4严寒地区住宅建筑设计中必须进行技术与经济性分析
A．根据《采暖通风与空气调节设计规范》GB50019-2003的规定，空气调节系统冬季热负荷的计算方法与采暖热负荷的计算方法相同。但是，室外计算温度应为冬季空气调节室外计算温度。在严寒地区，冬季室外空调计算温度大约在-9℃~-20℃之间。也就是说，虽然住宅建筑已经按照《民用建筑节能设计标准（采暖居住建筑部分）》JGJ26-95的规定设计，但是空调设计的热负荷仍然不小。倘若室外计算温度按冬季采暖室外计算温度设计，也就是说，利用变频多联空调系统来满足采暖要求，那么，这种方式送风温度偏低，很难满足舒适感的要求。
B．变频多联空调系统属于风冷热泵型空调方式，它同样存在随着室外空气温度的降低，制热能力发生衰减的问题。只是由于采用了变频技术，在低温状态下可以通过提高压缩机的转速来加大制冷剂流量，从而获取更多的热量，在一定程度上延缓了制热能力衰减的幅度。例如，当室外空气温度低于-5℃时，一般定速空调室外机已经无法制热了。当室外空气温度为-10℃时，变频空调室外机的制热能力仅为额定工况的70%左右，当室外空气温度为-15℃时，变频空调室外机的制热能力仅为额定工况的60%左右，再加上考虑除霜等因素，实际制热能力还会更低。
C．在冬季，室外空气最低温度往往出现在夜间。对于住宅建筑来讲，空调系统应该是24小时连续运行的。也就是说，变频多联空调系统必须在最不利的夜间正常进行供热。因此，倘若按照冬季热负荷选用空调室内、室外机容量，那么，在夏季势必就造成了“大马拉小车”的现象，当然经济性就比较差。应当予以高度重视。
综上所述，我们认为，在严寒地区住宅建筑中，正确设计变频多联空调系统方式应该有四种方式。其一，加大建筑外围护结构的保温性能。目前尚缺少政策上的支持。其二，采用辅助加热的方式。诸如电加热、其它热媒采暖方式等等，在此不做详细的讨论。其三，选用在低温工况下，仍具有高制热效率的机组。其四，使用非空气源方式的变频多联空调系统，例如，地源、水源或燃气式等变频多联空调系统。
4． 浅谈空调工程的招投标
目前，我国只有《招投标法》的法律规定，对于招投标文件（书）形式没有具体的要求。因此，不同工程的招投标虽然依法办事，但是形式是多种多样的。那么，我们怎么办？我们只有具体问题具体分析。下面，我以青岛市的情况，做一个简单的叙述。
5.1空调系统工程招投标简介
工程招投标文件分招标文件和投标文件两部分。投标文件必须严格按照招标文件编制。我最近亲自参与的一个工程项目招投标，其内容包含如下：
5.1.1投标函：
可以说，投标函是响应招标文件简明扼要地说明投标单位授权情况、对招标文件的确认情况、招标文件的内容纲要和工程总报价等内容说明。注意，一定要有单位盖章和法人代表签字。
5.1.2开标一览表：
以表格形式简明扼要地表明设备价格分类汇总和合计(或总价)。
5.1.3各系统配置明细表：
以表格形式标明设备的型号、数量、产地及主要技术参数等内容。
5.1.4售后服务流程、承诺书：
包括提供产品详细资料、施工组织保证、提供技术培训的承诺、保修期限的承诺、售后服务的联系方式等内容。
5.1.5主要业绩表：
应该把企业所做的较大业绩都列上。而并非某个经销商或部门的业绩。
5.1.6资格证明文件：
包括投标人营业执照（复印件）；法人代表授权书（原件）；制造商授权书（原件）；机电设备专业安装承包资质（复印件）；制造商营业执照（复印件）；生产制造许可证（复印件）；资信证明（复印件）；设备工程安装资质等级证书（复印件）；质量管理体系认证证书等。
5.1.7投标商认为有必要提供的技术资料等文件：
包括产品样本、设计安装及维修手册等。
5.1.8设计文件：
包括空调设计平面图；系统流程图；负荷计算书等。（其深度应达到初步设计的深度）
5.1.9空调系统设计说明：
包括设计理念、系统功能、使用功能说明；系统控制说明；系统防冻措施；系统的节能措施等。
5.2招投标过程中的一些注意事项
5.2.1按照标书办事：
投标书编制过程中，必须严格按照招标书的要求，逐条编写。严格把关避免漏项。否则，就有废标的可能性。另外，也不要超出招标书的范畴，不要画蛇添足，制造没必要的麻烦。
5.2.2熟悉和掌握各种招投标的形式：
招标分公开招标和邀请招标。公开招标：是指招标人以招标公告的方式邀请不特定的法人或者其他组织投标。邀请招标：是指招标人以投标邀请书的方式邀请特定的法人或者其他组织投标。
有的招标根据具体情况需要还分技术标书和商务标书。实际上，就是将技术和报价分两部分编制。也有这种情况，将技术招标和商务招标分两步进行，例如青岛海洋大学工程的招投标就是如此。
值得注意的一点，招标公告的形式可以是在指定的报刊、信息网络或者其他媒介发布。我们应该问清楚。比如，某工程的招投标中，招标公告的形式是信息网络，结果，就有不少的生产厂家和产品销售商因无上网查询的习惯而错失投标的机会。
5.2.3标书封存
投标书编制好后，在递交甲方前一定要将投标书装封严密结实，避免出现当众拆封时，因怀疑修改变动标书而以废标论处。
5.2.4文明投标
投标书应尽量制作得精致美观，以体现公司或企业的形象。俗话说，“文明生产”嘛。
5.3简单介绍青岛市几个实际工程招投标的情况与总结
5.3.1青岛海洋大学“多联机”工程
第一步：众多“多联机”设计方案中，优选出“最佳”设计（海信）
第二步：由正规设计部门正规设计，绘制施工图
第三步：由经过初审过关的产品经销商或厂家直销部门，统一投标，以低价中标。
评委评审结果：第一名海信日立，第二名三菱重工
最终结果：三菱重工
5.3.2滨海花园二期工程
评标方式：技术标与商务标同时评审，即“性价”比
海信日立获胜分析：技术占优势，同时方法得当，获得众多专家的支持。尤其是获得设计人员的大力支持（原设计采用户式空调），方法得当。与甲方关系没有太高层次。
5.3.3黄岛某口岸仓库办公楼工程
评标方式：技术标与商务标同时评审，即“性价”比
海信日立获胜分析：标书大部分响应招标文件。投标文件较齐全的另外一家，技术上犯错误。其他厂家应各种原因未响应招标文件而废标。
5.3.0青岛市某高级住宅小区工程
评标方式：技术标与商务标同时评审，即“性价”比，且为议标。（因为投标单位空调方式不同）
中标方获胜总结：与甲方关系很好，价位合理，技术文件技术含量远远超过其他厂家。未到最后评审，其结果已经确定，招标过程结束。
24
