ADTⅡ-1500型
变频控制全自动散毛、布脱水机

使
用
说
明
书

江苏省无锡市前洲耀达机械厂
地址：江苏省无锡市前洲镇镇政府对面 邮政编码：214181
电话：[phone] 传真：[phone]
E-mail:yaoda@

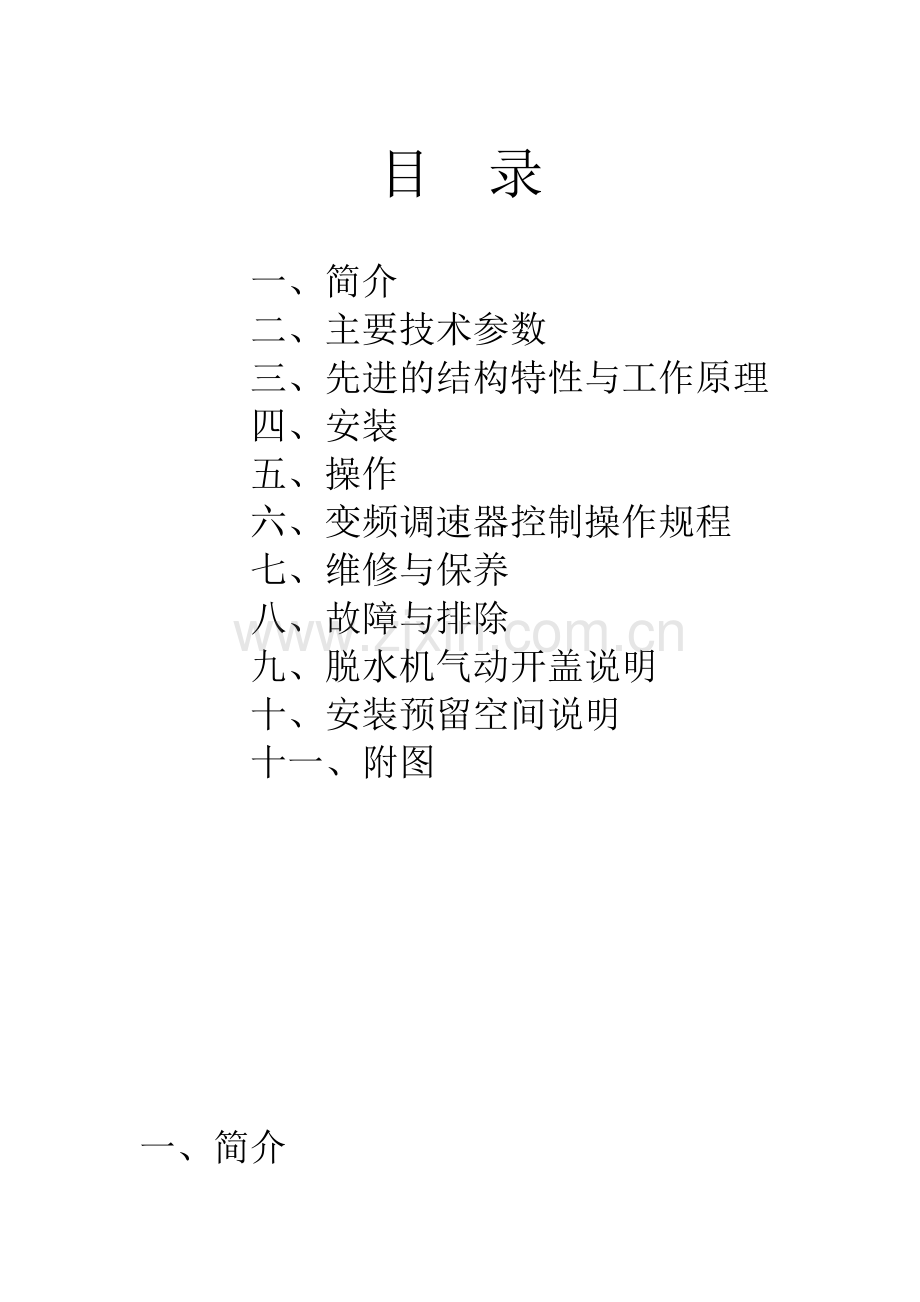

目 录

一、简介
二、主要技术参数
三、先进的结构特性与工作原理
四、安装
五、操作
六、变频调速器控制操作规程
七、维修与保养
八、故障与排除
九、脱水机气动开盖说明
十、安装预留空间说明
十一、附图

一、简介

ADTⅡ-1500型变频控制全自动滑动支承式散毛脱水机具有脱水率高，容量大，自动化程度高，结构紧凑，操作方便等特点。并设有完善的防震及定时、自动、安全等控制系统，运行安全可靠。
其主要零部件采用优质不锈钢制造，坚固耐用，是广大浆、染等各种织物行业最为先进、理想的脱水设备。

二、主要技术参数
ADTⅡ-1500型全自动纱、线、毛、布脱水机
转笼直径(mm)
转笼高度(mm)
最大容量(kg)
配套功率(kw)
转速(rpm)
外形尺寸(mm)
Φ1500
700
250KG
10Kw
750
2150×1800×1300

三、先进的结构特性及工作原理

（参阅总装示意图ADTⅡ-1500）

ADTⅡ-1500型变频控制全自动离心散毛脱水机主要由滑动支承组件、外壳组件、锥体转筒组件、三相异步电动机、圆螺母、机盖、底盘、变频控制箱等部件构成。

1、滑动支承组件：
ADTⅡ-1500型系列离心式脱水机采用了先进的球面滑动轴承部件，整机支承在三个滑动支承座上。本机防震系统在脱水时，它能对被脱水物因置放不平衡而引起的巨大抖动起到最大限度的缓解作用，使转动更加平稳。

2、锥体转筒组件：
1

锥体转筒组件直接装于驱动电机的锥形轴上，起动制动迅速，转动平稳，结构紧凑。当电机转轴旋转时带动锥体转筒旋转，带水的纺织物的水甩向转筒外壁，从转筒壁上的排水孔流向底盘从地下排水道排掉，以达到脱水的目的。

3、圆螺母紧锁装置：
本机配有左牙螺母紧锁装置，当脱水机运转时，离心力使螺母越转越紧。

4、变频控制箱组件：
变频控制箱组件内装有对本机进行控制的电器元件，包括定时运转装置、刹车自动装置、用户可根据不同的纺织物及工作需要，在17分钟内可任意调节时间。

5、气动开盖装置：
本机开盖是最先进方便的气动开盖装置，只需将气源连接好，再扳动开关，即可进“开”或“合”盖。气缸两头设有压力调节装置，达到可随意调节开/合盖之速度。

四、安装

1、地点的选择：
脱水机应安装在排水方便、通风，便于工作的地方，
该地点要防止地面浸水；变频控制箱应安放在通风干燥的地方；电机最好加防护罩，防止蒸汽及泡沫对电机及电器元件的影响，延长机器使用寿命。
2、基础的要求：
安装脱水机的基础详见基础安装图ADTⅡ-1500-01。其水泥混凝土厚度视地面土层而寂，但最小不应小于0.3米，而且地脚螺栓离建筑物的墙（柱）不应小于0.2

2

米。如脱水机要安放在楼面上，必须事先与土木工程或建筑师协商，了解建筑结构的防震级数。
3、脱水机的基础按基础安装图所标的尺寸挖好，在地脚螺栓坑处插入木条，尺寸 100×250mm。待基础水泥干后，将木条除去，此坑即用来埋地脚螺栓。
4、将脱水机移至已预制好的基础上，穿好地脚螺栓，用木条块或垫条将脱水机校正，再用水泥将地脚螺栓填满。
5、外接电源须为三相三线。
6、必须绝对可靠地接地线，导线面积不少于线径4mm2
7、脱水机的校正分两步骤：
A、将水平仪放在脱水机底架上，调校底架与地面的水平；
B、将水平仪放入锥体转筒内壁上，用手慢慢转动锥体转筒，当锥体转筒旋转一周时如水平仪的气泡的中间位置，证明此机水平度已达要求。
*******注意：地脚螺栓要拉紧。
8、空载试验后可进行负载试验。为使锥体转筒运转平稳，转筒内的物料应堆放均匀，转筒的容量为浸水物不超过250kg。
9、脱水机的振荡（振幅大小）控制取决于不均衡负载的大小。当锥体转筒内的负载放置不均衡时，其产生的振动也大。这时，按下控制面板上“总停”按钮，待转筒完全停止后，将盖揭起，调配一下物料的平衡，四周比较均匀时，再放下盖，重新开启控制，本机又会自动启动运转。故放物料时应尽量平衡放置。
10、刹车电阻箱与主电箱之连接线线径≥4MM2。
11、在本机的调试阶段及正常使用的第一天，要注意经常检查圆螺母锁紧装置，防止松动，应用专用工具锁紧。
*******注意：该螺母为左旋。

3
五、操作
1、将脱水机机盖打开。

2、将主电箱各开关合上，急停和停高速按钮复位，设定好脱水时间（时间继电器设定时间=加速时间（200秒）+正常运作时间）。

3、将织物经落布机之布环穿上布轮，再从另一端之布轮环从布环中落至脱水机内笼。启动落布机之开关，脱水机内笼将顺时针正转慢行，织物经落布机带动装入内笼，同时用手将织物分布均匀。

4、放下机盖，脱水机即自动进入高速运转状态，直至所设定的时间结束，自动进入刹车。刹车灯亮，待10秒钟后，再将机盖打开。

6、将织物经落布架，脱水机内笼逆时针反转慢行卸下。

六、变频调速器控制操作规程

警告!!
维修时，必须待变频器面板完全无显示时，方可维修，因变频器在断开电源瞬间仍然存在高压。

特别注意!!
当电机正常运转时，可能出现以下的特殊情况：
（1） 电网突然断（介）电，瞬时恢复电源时；
（2） 人为切断空气开关时；
（3） 空气开关跳闸时；
（4） 变频调速器自我保护，操作复归按钮时；
4
上述四种情况，电机（脱水筒体）将以很大的惯量作
惯性（自由）运转，如此时再给指令电机运转，将会严重
影响变频调速器的正常使用，甚至损坏变频调速器。务必
使电机（脱水筒体）完全停下(静止)来，再给指令电机（脱水筒体）进行运转。否则，这样会造成变频调速器损坏，且将不能得到我公司的一年保用服务。
1、电机（脱水筒体）工作运转式：
A、低速正运转（仅在脱水机上盖打开时进行），用于进布；
B、高速正运转（仅在脱水机上盖好后进行），用于脱水；
C、低速反运转（仅在脱水机上盖打开时进行），用于出
布；

2、操作按纽（开关）说明：
A、合上空气开关，零速指示灯亮，电箱排气，变频调速器风扇运转。
B、根据不同的运转形式（低速正运转、高速正运转、低速反运转）按动其对应的运转按钮，变频调速器驱动电机作软起动运转。

3、由变频调速器驱动电机运转时，当下列情况下，电机自
动进入刹车状态至停止。
A、 按动停止按钮时；
B、 在脱水机上盖动作时；
C、在高速运转时，计时器到达设定时间，运转指示灯熄灭的情况时；
4、由于其它因素造成变频调速器作自我保护，发出报警信号时，变频调速器停止任何输出（即无自动刹车状态），电机（脱水筒体）将以很大的惯量作惯性（自由）运转。此时，务必等脱水筒体（电机）完全停止后，检查电压是否正常（三相、380V输入电压）；机械部分（包括电机在
5

内）是否正常。查清原因并排除后，同时证实脱水筒体完全停下来时方可再由变频调速器驱动电机。

5、脱水机电箱内，冷却排风扇停转出故障，请及时更换。

6、参照变频器之使用说明书进行操作调整变频器。

七、维修与保养
1、脱水机的使用应由专人负责，并严格按照说明书的要求程序进行；

2、滑动支承座应经常加油。滑动支承的润滑油使用一年后应进行清洗换油，其步骤是用汽（柴）油将机件洗净，重新装置后再充上新油；

3、脱水机使用一年后，应作一次全面检查；

4、脱水机的拆装：
A、 断开电源，并把与机体内联接的电线拆除，把外壳与
底盘的螺母拧开，把外壳吊移至安全的地方；
B、 用专用工具将圆螺母锁紧装置松开，取木条（或铝条）轻轻敲打圆螺母的头部，边转边敲，则可将圆螺母松开取下。然后用一条枋木平放在锥体转筒内，套上起吊用的钢丝绳，用起重设备慢慢将锥体转筒吊起，起吊锥体时可在转筒底部对边用枋木协助撬动锥体；
C、 将滑动支承旁边的紧螺栓松开，则可将底盘与底架分
开；
D、 将滑动支承座与底架上的紧固螺栓松开，则可将滑动支承座分离；
E、 装配时，先拆的零件后装，后拆的零件先装，但在装
6

配前要详细检查所有拆下的零件。如有损坏的，必须加以修复或更换。所有紧固件要拧紧。

5、在用户遵守使用与保养规则的条件下，且从本公司发货之日起保存期不超过一年；在安装使用日起一年内，如果机器内制造质量问题而损坏或不能正常工作时，本公司将免费为用户修理机器，但在维修中新更换的零部件，将按零件成本价收回工本费。

6、随机专用工具及易损件：
（1）地脚螺栓，三支。

7
八、故障及排除

故障状态

原因

处理方法

1、合上电源，按下脱水按钮。
（1）落布机不运转；
（2）主机内转筒不运转。

（1） 控制按钮SB2、SB3接触不良，或电机故障。
（2） 控制按钮SB5接触不良；或急停按钮SB4不良；或中间继电器KA1、KA2各触点接触不良。

（1） 更换落布机控制按钮；或更换电机。
（2） 检查控制按钮SB1；检查急停按钮SB4和中间继电器KA1、KA2。

2、装好物料，盖上机盖,按下启动按纽SB5但不运转。

（1） 开关SB5、SB6未开启；或接触不良。
（2） 开关SB4、SB1未闭合或接触不良。
（3） 盖保护开关接触不良或坏。
（4） 时间继电器KT置于零位；或有故障。

（1） 查急停开关SB4。
（2） 检查盖开关。
（3） 重新设置时间继电器KT运转时间；检查或更换。

3、在进入高速运转从0-50
Hz时，未完全进入所设定的最高速时忽然开始停机或变频故障指示灯亮。

（1） 时间继电器KT设定时间太短；或有故障。
（2） 变频器时间设置太短或有故障。

（1） 检查时间继电器KT。
（2） 重新设置变频器加速时间（即延长）。
具体请参阅变频器使用说明书，查找故障代号。

4、到达时间继电器KT设定时间，但主机不停止，依然按惯性运转。

（1） 电网问题，忽然停电。
（2） 减速时间，设置太短。
（3） 制动电阻或制动单元有问题
（4） KT时间继电器故障。

（1） 检查电网。
（2） 重新设置减速时间（即延长）。
（3） 检查制动电阻或制动单元。
（4） 更换KT时间继电器。

8
九、脱水机气动开盖说明

1、 接上气源（6KPa～8Kpa）
2、 手动调节汽缸上下进气管头之调压阀，使压缩气体慢慢进入汽缸（分别进入）。缓缓打开（或关闭）机盖，以免气体进缸过快而产生冲击力而损坏机盖及有关零件

9
十、安装时需预留空间补充说明

为起吊和移动外壳组件（2）的方便，在安装脱水机时，应预留足够的空间。其起升高度（从盖组件（6）的顶部到吊钩的最高点）不应小于1，400mm；而其移动距离（离开脱水机中心轴线）不应少于2，000mm。

十一、附图
