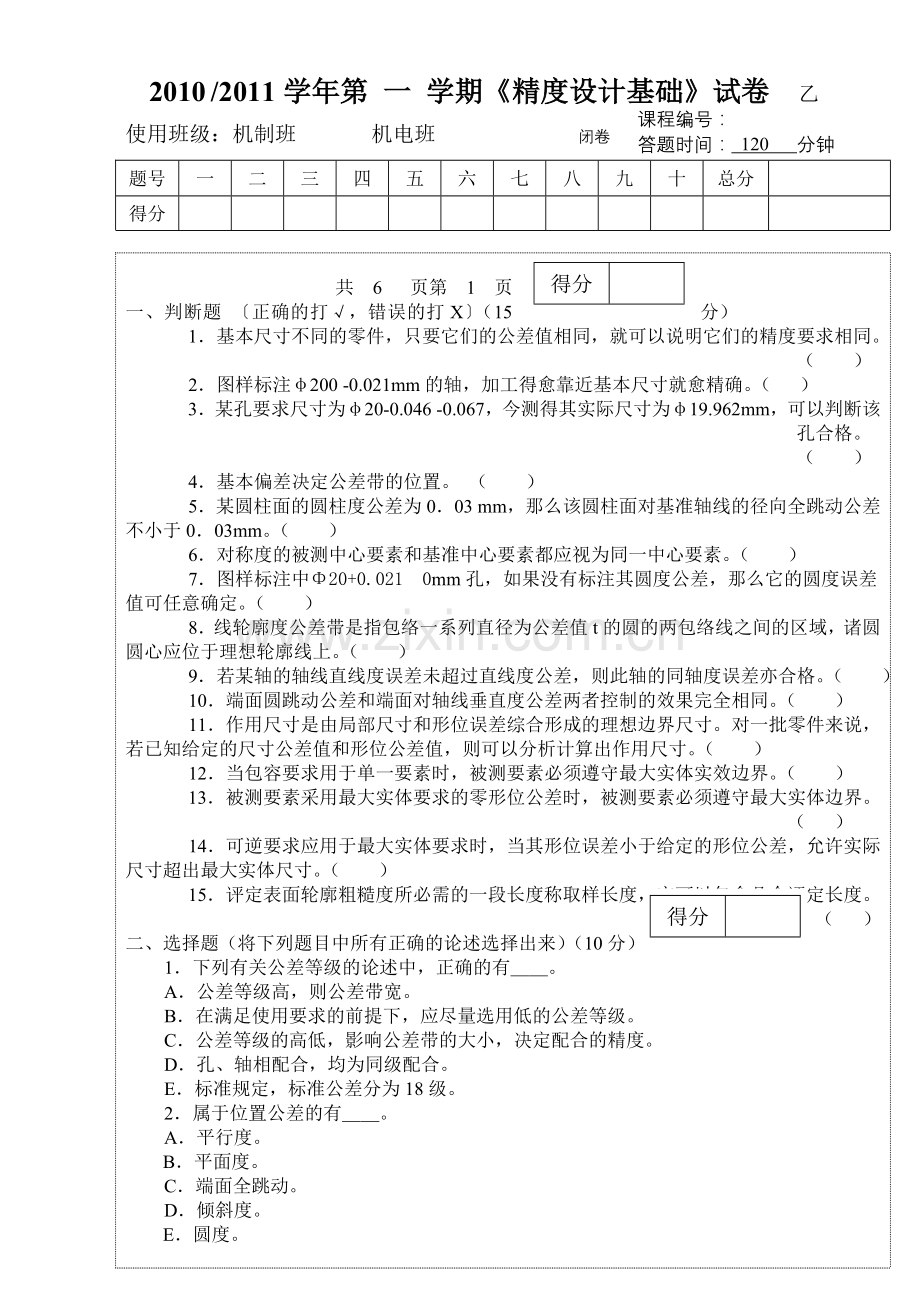

2010 /2011学年第 一 学期《精度设计基础》试卷 乙
使用班级：机制班 机电班 闭卷
课程编号：
答题时间： 120 分钟
题号
一
二
三
四
五
六
七
八
九
十
总分

得分

得分

共 6 页第 1 页
一、判断题 〔正确的打√，错误的打X〕（15分）
1．基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。（ ）
2．图样标注φ200 -0.021mm的轴，加工得愈靠近基本尺寸就愈精确。（ ）
3．某孔要求尺寸为φ20-0.046 -0.067，今测得其实际尺寸为φ19.962mm，可以判断该孔合格。（ ）
4．基本偏差决定公差带的位置。 （ ）
5．某圆柱面的圆柱度公差为0．03 mm，那么该圆柱面对基准轴线的径向全跳动公差不小于0．03mm。（ ）
6．对称度的被测中心要素和基准中心要素都应视为同一中心要素。（ ）
7．图样标注中Φ20+0.021 0mm孔，如果没有标注其圆度公差，那么它的圆度误差值可任意确定。（ ）
8．线轮廓度公差带是指包络一系列直径为公差值t的圆的两包络线之间的区域，诸圆圆心应位于理想轮廓线上。（ ）
9．若某轴的轴线直线度误差未超过直线度公差，则此轴的同轴度误差亦合格。（ ）
10．端面圆跳动公差和端面对轴线垂直度公差两者控制的效果完全相同。（ ）
11．作用尺寸是由局部尺寸和形位误差综合形成的理想边界尺寸。对一批零件来说，若已知给定的尺寸公差值和形位公差值，则可以分析计算出作用尺寸。（ ）
12．当包容要求用于单一要素时，被测要素必须遵守最大实体实效边界。（ ）
13．被测要素采用最大实体要求的零形位公差时，被测要素必须遵守最大实体边界。（ ）
14．可逆要求应用于最大实体要求时，当其形位误差小于给定的形位公差，允许实际尺寸超出最大实体尺寸。（ ）
得分

15．评定表面轮廓粗糙度所必需的一段长度称取样长度，它可以包含几个评定长度。（ ）
二、选择题（将下列题目中所有正确的论述选择出来）（10分）
1．下列有关公差等级的论述中，正确的有＿＿。
A．公差等级高，则公差带宽。
B．在满足使用要求的前提下，应尽量选用低的公差等级。
C．公差等级的高低，影响公差带的大小，决定配合的精度。
D．孔、轴相配合，均为同级配合。
E．标准规定，标准公差分为18级。
2．属于位置公差的有＿＿。
A．平行度。
B．平面度。
C．端面全跳动。
D．倾斜度。
E．圆度。

共 6 页第 2 页
3．下列论述正确的有＿＿。
A．给定方向上的线位置度公差值前应加注符号“Φ”。
B．空间中，点位置度公差值前应加注符号“球Φ”。
C．任意方向上线倾斜度公差值前应加注符号“Φ”。
D．标注斜向圆跳动时，指引线箭头应与轴线垂直。
E．标注圆锥面的圆度公差时，指引线箭头应指向圆锥轮廓面的垂直方向。

4．形位公差带形状是半径差为公差值t的两圆柱面之间的区域有＿＿。
A．同轴度。
B．径向全跳动。
C．任意方向直线度。
D．圆柱度。
E．任意方向垂直度。

5．形位公差带形状是距离为公差值t的两平行平面内区域的有＿＿。
A．平面度。
B．任意方向的线的直线度。
C．给定一个方向的线的倾斜度。
D．任意方向的线的位置度。
E．面对面的平行度。

6．下列公差带形状相同的有＿＿。
A．轴线对轴线的平行度与面对面的平行度。
B．径向圆跳动与圆度。
C．同轴度与径向全跳动。
D．轴线对面的垂直度与轴线对面的倾斜度。
E．轴线的直线度与导轨的直线度

7．被测要素采用最大实体要求的零形位公差时＿＿。
A．位置公差值的框格内标注符号。
B．位置公差值的框格内标注符号Φ0。
C．实际被测要素处于最大实体尺寸时，允许的形位误差为零。
D．被测要素遵守的最大实体实效边界等于最大实体边界。
E．被测要素遵守的是最小实体实效边界。
8．下列论述正确的有＿＿。
A．孔的最大实体实效尺寸= Dmax一 形位公差。
B．孔的最大实体实效尺寸= 最大实体尺寸一 形位公差．
C．轴的最大实体实效尺寸= dmax十 形位公差。
D．轴的最大实体实效尺寸= 实际尺寸十形位误差．
E．最大实体实效尺寸= 最大实体尺寸。
9．表面粗糙度值越小，则零件的＿＿。
A．耐磨性好。
B．配合精度高。
C．抗疲劳强度差．
D．传动灵敏性差。
E．加工容易。

共 6 页第 3 页
10．表面粗糙度代（符）号在图样上应标注在＿＿。
A． 可见轮廓线上。
B． 尺寸界线上。
C． 虚线上。
D． 符号尖端从材料外指向被标注表面。
得分

E． 符号尖端从材料内指向被标注表面。

三、填空题 （10分）
1．不完全互换是指 。
2．实际偏差是指 ，极限偏差是指 。
3．φ50H10的孔和φ50js10的轴，已知IT10=0.100mm，其ES=＿＿mm，EI=＿＿mm，es=＿＿mm，ei=＿＿mm。
4．常用尺寸段的标准公差的大小，随基本尺寸的增大而＿＿，
随公差等级的提高而＿＿。
5．圆柱度和径向全跳动公差带相同点是＿＿，不同点是＿＿。
6．圆度的公差带形状是＿＿，圆柱度的公差带形状是＿＿。
7．当零件端面制成＿＿时，端面圆跳动可能为零。但却存在垂直度误差。
8．径向圆跳动公差带与圆度公差带在形状方面＿＿，但前者公差带圆心的位置是＿＿而后者公差带圆心的位置是＿＿。
9．某轴尺寸为Φ40+0.041 +0.030 mm，实测得其尺寸为Φ40.03 mm，则允许的形位误差数值是＿＿mm，该轴允许的形位误差最大值为＿＿mm。
得分

10．测量表面粗糙度时，规定取样长度的目的在于＿＿。
四、综合题 （65分）

1、什么叫互换性？它在机械制造业中有何作用？（7分）

2．试将下列技术要求标注在下图上。（10分）
（1）圆锥面a的圆度公差为0．1 mm。（2）圆锥面a对孔轴线b的斜向圆跳动公差为0．02mm。（3）基准孔轴线b的直线度公差为0．005mm。（4）孔表面c的圆柱度公差为0．0lmm。 （5）端面d对基准孔轴线b的端面全跳动公差为0．01mm。（6）端面e对端面d的平行度公差为0．03mm。

共 6 页第 4 页

3、改正图中各项形位公差标注上的错误（不得改变形位公差项目）。（10分）

4、按下图的内容，说明图中形位公差代号的含义。（10分）

共 6 页第 5 页
5、齿轮传动的使用要求有哪些？彼此有何区别与联系？ （8分）

6、如图所示为机床部件装配图，求保证间隙N=0.25mm,若给定尺寸A1=250+0.100 mm，A2=25±0.100mm，A3=0±0.005mm，试校核这几项的偏差能否满足装配要求并分析因及采取的对策。（10分）

共 6 页第 6 页
7、看图填表。（10分）

a) b) c)

图例
采用公差原则
边界及边界尺寸
给定的形位公差值
可能允许的最大形位误差值
a

b

c

试 题 答 案
一、判断题
1.× 2.× 3.× 4.√ 5.√ 6.× 7.× 8.√ 9.× 10.× 11.× 12.× 13.√ 14.√ 15.×
二、选择题
1. B；C 2. A；C；D 3. B；C 4. B；D 5. A；C；E 6.B；D 7. B；C；D
8. B；C 9. A；B 10. A；B；D
三、填空题
1．零（部）件在装配前，允许有附加地选择；装配时允许有附加地调整但不允许修配；装配后能满足预定使用性能要求。
2．实际尺寸减去基本尺寸所得的代数差 最大（或最小）极限尺寸减去其基本尺寸所得的代数差
3．+0.100 0 +0.050 -0.050
4．增大 减小
5．公差带形状相同 前者公差带轴线位置浮动而后者轴线的位置是固定的。
6．半径差为公差值t的两同心圆之间的区域 半径差为公差值t的两同轴圆柱面之间的区域
7．内凹或中凸
8．相同 固定 浮动
9．0.011 0.011
10．能在测量范围内保持表面粗糙度特征，达到限制和减弱表面波纹度对表面粗糙度测量结果的影响
四、综合题
1、互换性是指制成的同一规格的零（部）件中，在装配时不作任何选择，附加调整或修配，能达到预定使用性能的要求。它在机械制造业中的作用反映在以下几方面。在设计方面，可简化设计程序，缩短设计周期，并便于用计算机辅助设计；在制造方面，可保证优质高效生产；在使用方面，使机器维修方便，可延长机器寿命。
2、

共 2 页第 1 页

3．改正后见答案图

4．
代 号
解 释 代 号 含 义
公 差 带 形 状

30G7孔的轴线对基准轴线的同轴度公差为0.04㎜
公差带是直径为公差值0.04㎜，且与基准轴线同轴的圆柱面内的区域

30g7锥面的对基准轴线的跳动公差为0.05㎜
公差带是在与基准轴线同轴的任一测量圆锥面上，沿母线方向宽度为0.05㎜的圆锥面区域

右端面对基准轴线的垂直度公差为0.02㎜
右端面必须位于距离为0.02㎜，且垂直于基准轴线的两平行平面之间

8H9孔的轴线的位置度公差为0.1㎜

公差带是直径为公差值0.1㎜，且以线的理想位置为轴线的圆柱面内的区域

5.解 1）、传递运动的准确性，要求齿轮在一转范围内，最大转角误差限制在一定
范围内，以保证从动件与主动件的运动一致。
2）、传动的平稳性，要求齿轮传动瞬时传动比的变化最小，以保证低噪音、
低冲击、较小振动。
3）、载荷分布的均匀性，要求齿轮啮合时齿面接触良好，以免引起应力集中，
造成齿面局部磨损加剧，影响齿轮的寿命。
4）、传动侧隙，要求齿轮啮合时，非工作齿面间应留有一定的间隙。它对储藏润滑油、补偿齿轮传动受力后的弹性变形、热膨胀及制造误差和装配误差都是必须的

6．解：TN=T1+T2+T3
=（0.100+0.200+0.010）=0.310mm＞0.25mm
组成环公差和大于封闭环公差，故公差不能满足装配要求，可适当提高组成环精度，并调整其偏差以满足装配要求。
7、解： （单位：mm）
图例
采用公差原则
边界及边界尺寸
给定的形位公差值
可能允许的最大形位误差值
a
独立
×
φ0.008
φ0.008
b
包容
MMC边界φ20
φ0.02
φ0.02
c
最大实体
MMVC边界φ19.995
φ0.005
φ0.026
