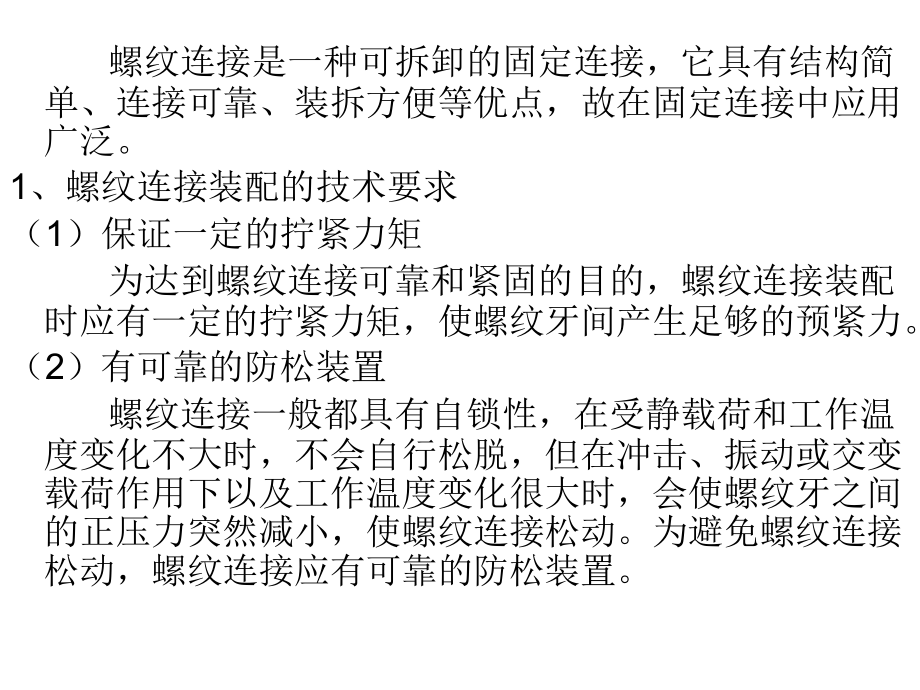

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,#,第五单元 装配工艺规程和装配技能训练课题三 固定连接的装配,一、螺纹连接的装配,螺纹连接是一种可拆卸的固定连接，它具有结构简单、连接可靠、装拆方便等优点，故在固定连接中应用广泛。,1,、螺纹连接装配的技术要求,（,1,）保证一定的拧紧力矩,为达到螺纹连接可靠和紧固的目的，螺纹连接装配时应有一定的拧紧力矩，使螺纹牙间产生足够的预紧力。,（,2,）有可靠的防松装置,螺纹连接一般都具有自锁性，在受静载荷和工作温度变化不大时，不会自行松脱，但在冲击、振动或交变载荷作用下以及工作温度变化很大时，会使螺纹牙之间的正压力突然减小，使螺纹连接松动。为避免螺纹连接松动，螺纹连接应有可靠的防松装置。,（,3,）保证螺纹连接的配合精度,螺纹配合精度由螺纹公差带和旋合长度两个因素确定，分为精密、中等和粗糙,3,种。旋合长度是指两个相配合的螺纹，沿螺纹轴线方向相互旋合部分的长度，分短、中、长三组，分别用代号,S,、,N,和,L,表示。,螺纹连接分普通螺纹连接和特殊螺纹连接两大类，由螺栓、双头螺柱或螺钉构成的连接称为普通螺纹连接；除此以外的螺纹连接称为特殊螺纹连接。,螺纹连接,普通的,特殊的,螺栓,双头螺柱,螺钉,特殊连接,2,、螺纹连接装配常用的工具,（,1,）螺钉旋具,螺钉旋具用于拧紧或松开头部带沟槽的螺钉。它的工作部分用碳素工具钢制成，并经淬火处理。常用的螺钉旋具有一字槽螺钉旋具和其他螺钉旋具。,（,2,）扳手,扳手是用来装拆六角形、正方形螺钉及各种螺母的。常用的扳手类型分为通用扳手、专用扳手和特种扳手。,1),通用扳手也叫活动扳手。,它是由扳手体、固定钳口、活动钳口和蜗杆组成。开口尺寸可在一定范围内调节。使用时应让其固定钳口承受主要作用力，否则容易损坏扳手。其规格用长度表示。,(2),专用扳手,开口扳手,用于装拆六角形或方头的螺母或螺钉，有单头和双头之分。其开口尺寸是与螺母或螺钉对边间距的尺寸相适应，并根据标准尺寸做成一套。,整体扳手,分为正方形、六角形、十二角形,(,梅花扳手,),等。整体扳手只要转过，就可以改换方向再扳，适用于工作空间狭小，不能容纳普通扳手的场合，应用较广泛。,钳形扳手,专门用来锁紧各种结构的圆螺母。,套筒扳手,由一套尺寸不等的梅花套筒组成。在受结构限制其他扳手无法装拆或节省装拆时间时采用，因弓形手柄能连续转动，使用方便，工作效率较高。,内六角扳手,用于装拆内六角螺钉。成套的内六角扳手，可供装拆的内六角螺钉。,棘轮扳手,此种扳手通过反复摆动手柄即可逐渐拧紧螺母或螺钉，使用方便，效率较高。,3,、螺栓连接的装配,（,1,）双头螺柱的装配要点,1),保证双头螺柱与机体螺纹的配合有足够的紧固性,。因此，双头螺柱在装配时其紧固端应采用过渡配合，保证配合后中径有一定的过盈量。双头螺柱紧固端的紧固方法。,2),双头螺柱的轴心线必须与机体表面垂直，装配时可用角尺进行检验。,当发现较小的偏斜时，可用丝锥校正螺孔后再装配，或将装入的双头螺柱校正至垂直；当偏斜较大时，不得强行校正，以免影响连接的可靠性。,3),装入双头螺柱时，必须用油润滑，以免拧入时产生咬住现象，同时便于以后拆卸。,常用的拧紧双头螺柱的方法。,（,2,）螺母和螺钉的装配要点,1),应使螺栓、螺母或螺钉端面与贴合的表面接触良好，贴合处的表面应当经过加工，否则容易使连接件松动或使螺钉弯曲。,2),螺孔内的脏物应当清理干净。被连接件应互相贴合，受力均匀连接牢固。,3),拧紧成组多点螺纹连接时，应按一定顺序逐次拧紧,(,一般分三次拧紧,),，否则会使零件或螺杆产生松紧不一致，甚至变形。在拧紧长方形布置的成组螺母时应从中间开始，逐渐向两边对称的扩展，在拧紧方形或圆形布置的成组螺母时必须对称进行，应按图中标注的序号逐次拧紧。,4),装配在同一位置的螺栓或螺钉，应保证受压均匀。主要部位的螺钉，必须保证拧紧力矩。,螺纹连接的预紧与防松,（,1,）螺纹连接的预紧,一般的螺纹连接可用普通扳手、电动扳手或风动扳手拧紧，而有规定预紧力的螺纹连接，则常用控制扭矩法、控制扭角法和控制螺栓伸长法等方法来保证准确的预紧力。,（,2,）螺纹连接的防松,螺纹连接工作在有振动或冲击的场合时会发生松动，为防止螺钉或螺母松动必须有可靠的防松装置。防松的种类分为摩擦防松、机械防松和破坏螺纹副运动关系的防松。,1),摩擦防松,对顶螺母,利用主、副两个螺母，先将主螺母拧紧至预定位置，然后再拧紧副螺母。这种防松装置在连接时要使用两只螺母，增加了结构尺寸和质量，一般用于低速重载或较平稳的场合。,弹簧垫圈,这种防松装置容易刮伤螺母和被连接件表面，且弹力分布不均，螺母容易产生偏斜。因其构造简单，防松可靠，适用于工作较平稳，不经常装拆的场合。,2),机械防松,开口销与槽形螺母,用开口销把螺母直接锁在螺栓上，其防松可靠，但螺杆上销孔位置不易与螺母最佳锁紧位置的槽口吻合。适用于交变载荷和振动的场合。,圆螺母止动垫圈,装配时，先把垫圈的内翅插入螺杆槽中，然后拧紧螺母，再把外翅弯入螺母的外缺口内。用于受力不大时螺母的防松。,六角螺母止动垫圈,垫圈耳部分别与连接件和六角螺钉或螺母紧贴防止回松。这种方法防松可靠，但只能用于连接部分可容纳弯耳的场合。,串联钢丝,用钢丝连续穿过各螺钉或螺母头部的径向小孔，利用钢丝的牵制作用来防止回松。装配时应注意钢丝的穿绕方向。适用于布置较紧凑的成组螺纹连接。,3),破坏螺纹副运动关系的防松,冲点和点焊,将螺钉或螺母拧紧后，在螺纹旋合处冲点或点焊。防松效果很好，用于不再拆卸的场合。,粘接,在螺纹旋合表面涂黏结剂，拧紧后，黏合剂固化，防松效果较好，且具有密封作用，但不便拆卸。,1,、防松目的,A,、在冲击、振动和变载荷作用下，螺纹之间的摩擦力,可能瞬时消失而影响正常工作；,B,、在高温或温度变化较大时，若螺栓与被联接件的温,度变形差或材料的蠕变，也可能导至联接的松脱。因,此，必须进行防松，否则会影响正常工作，造成事故,2,、防松原理,消除（或限制）螺纹副之间的相对运动，或增大相对运动的难度。,3,、防松办法及措施,1,）摩擦防松,双螺母、弹簧垫圈、尼龙垫圈、自锁螺母等,（二）螺纹的防松,双螺母,弹簧垫圈,自锁螺母,螺母一端做成非圆形收口或开峰后径面收口，螺母拧紧后收口涨开，利用收口的弹力使旋合螺纹间压紧,开槽螺母,与开口销,螺母与,止动垫圈,串联钢丝,2,）机械防松：,开槽螺母与开口销，圆螺母与止动垫圈，弹簧垫片，轴用带翅垫片，止动垫片，串联钢丝等,3,）永久防松：,端铆、冲点、点焊,4,）化学防松,粘合,螺纹连接的损坏形式及修复,1.,螺栓头拧断，若螺栓断处在孔外，可在螺栓上锯槽、锉方或焊上一个螺母后再拧出。若断处在孔内，可用比螺纹小径小一点的钻头将螺柱钻出，再用丝锥修整内螺纹。,2.,螺钉、螺柱的螺纹损坏，一般更换新的螺钉、螺柱。,3.,螺孔损坏使配合过松，可将螺孔钻大，攻制大直径的新螺纹，配换新螺钉。当螺孔螺纹只损坏端部几扣时，可将螺孔加深，配换稍长的螺栓。,4.,螺纹、螺柱因锈蚀难以拆卸 可将煤油加在锈蚀处，待煤油渗入螺纹部分后即可拆卸；也可用锤子敲打螺钉或螺母，使铁锈受振动脱落后拧出。,
