脉冲干粉探测器感温启动装置更换施工方案.doc

小湾电厂脉冲干粉探测器感温启
动装置、防火卷帘门控制箱及低
位消防水池信号转接箱更换项目

施 工 方 案

批 准：_______________

审 核：_______________

编 写：_______________

编制单位：昆明华龙智腾科技有限公司
小湾电厂维护项目部
编制日期：2015年7月15日

一、 工程概况

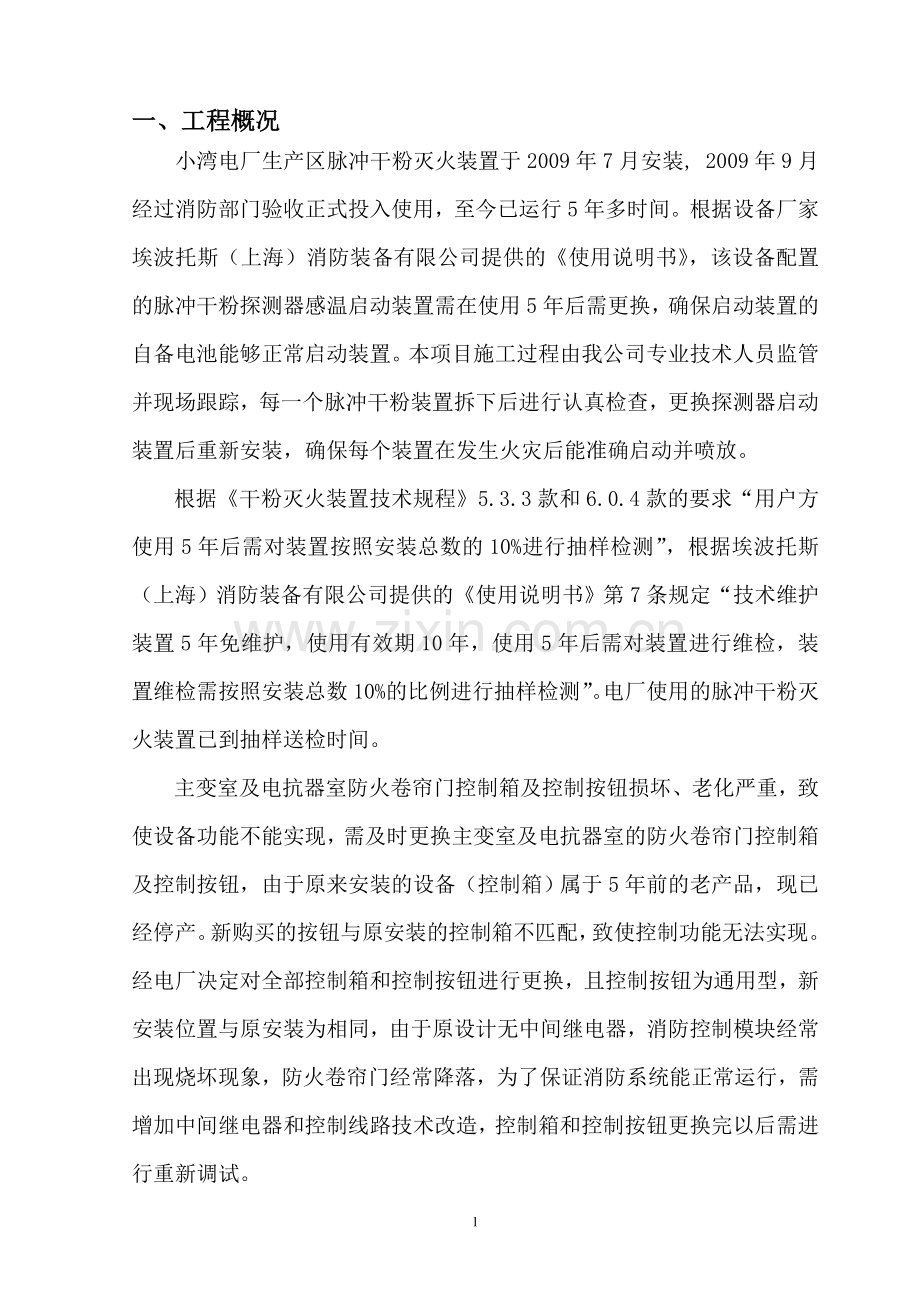

小湾电厂生产区脉冲干粉灭火装置于2009年7月安装, 2009年9月经过消防部门验收正式投入使用，至今已运行5年多时间。根据设备厂家埃波托斯（上海）消防装备有限公司提供的《使用说明书》，该设备配置的脉冲干粉探测器感温启动装置需在使用5年后需更换，确保启动装置的自备电池能够正常启动装置。本项目施工过程由我公司专业技术人员监管并现场跟踪，每一个脉冲干粉装置拆下后进行认真检查，更换探测器启动装置后重新安装，确保每个装置在发生火灾后能准确启动并喷放。
根据《干粉灭火装置技术规程》5.3.3款和6.0.4款的要求“用户方使用5年后需对装置按照安装总数的10%进行抽样检测”，根据埃波托斯（上海）消防装备有限公司提供的《使用说明书》第7条规定“技术维护装置5年免维护，使用有效期10年，使用5年后需对装置进行维检，装置维检需按照安装总数10%的比例进行抽样检测”。电厂使用的脉冲干粉灭火装置已到抽样送检时间。
主变室及电抗器室防火卷帘门控制箱及控制按钮损坏、老化严重，致使设备功能不能实现，需及时更换主变室及电抗器室的防火卷帘门控制箱及控制按钮，由于原来安装的设备（控制箱）属于5年前的老产品，现已经停产。新购买的按钮与原安装的控制箱不匹配，致使控制功能无法实现。经电厂决定对全部控制箱和控制按钮进行更换，且控制按钮为通用型，新安装位置与原安装为相同，由于原设计无中间继电器，消防控制模块经常出现烧坏现象，防火卷帘门经常降落，为了保证消防系统能正常运行，需增加中间继电器和控制线路技术改造，控制箱和控制按钮更换完以后需进行重新调试。
消防水池液位显示屏无法正常显示低位消防水池水位，经检查确定原因为低位消防水池水位信号转接箱安装位置环境太潮湿，箱内元器件凝露、积水严重，PLC及模拟量输入模块因受潮已烧坏无法修复，恢复液位显示需对PLC进行更换。同时，考虑到如果只是更换元器件只是治标不治本，建议把原来的通风式转接箱更换为阻燃密封箱，同时将箱体整体移动到相对通风干燥的位置安装，确保箱内元器件不再发生受潮损坏情况。
二、工程目标及工作范围
2.1工程目标
消防系统是小湾水电厂安全生产的重要部分，通过进一步改造完善小湾水电厂消防报警控制系统和气体灭火系统，为确保小湾水电厂安全生产顺利进行，对小湾电厂全厂脉冲干粉探测器感温启动装置更换、脉冲干粉灭火装置抽样检测、全厂防火卷帘门控制箱和控制按钮更换及控制线路技术改造，为保证地下厂房足够的消防用水，减少人力，对低位消防水池水位信号转接箱更换及技术改造。
2.2工作范围
500kV出线洞、1、2号柴油发电机房、中间层电缆廊道、里端副厂房电缆竖井、厂坝联系电梯电缆井、大坝1#及2#电梯电缆井、地下厂房主变压器室、开关楼电抗器室及低位消防水池。
三、工作内容
3.1 在500kV出线洞、1#及2#柴油发电机房、中间层电缆廊道、里端副厂房电缆竖井、厂坝联系电梯电缆井、大坝1#及2#电梯电缆井脉冲干粉探测器感温启动装置更换，抽样送检。
3.2 防火卷帘门控制箱及控制按钮更换
对主变室的19台防火卷帘门控制箱及38个控制按钮、电抗器室的13个防火卷帘门控制箱及26个控制按钮更换并进行技术改造。
3.3低位消防水池水位信号转接箱采购、更换及管线改造。
四、施工组织方案
4.1 现场施工组织
我公司根据本项目实际情况及特点，采用现场项目经理负责制的组织管理机构形式，合理配备管理岗位，择优配置管理人员，我公司将在签订合同后，组建强有力的项目管理部，在工程管理的每一个方面都将工程给予全力支持，由公司委派拥有丰富现场管理经验的管理人员常驻现场，负责对整个项目的日常管理和本工程的质量、安全、文明施工、进度及造价进行全过程、全方位的监控，确保合同工期是按预定计划在受控状态。
4.2现场施工组织人员配置
技术负责人：柳 俊 联系电话：[phone]
现场工作组长（兼安全员）：谢荣华 联系电话：[phone]
现场工作组长：刘启寿 联系电话：[phone]
班组成员：张越、毕学刚、杨在金、谢国林等8人
4.3现场施工物资配置
①安全标识牌 10块
②进口电锤 1把
③云石切割机 1台
④移动式电源盘 1组
⑤铝合金楼梯（12米） 1套
⑥安全带 4付
安全网（平网） 20张
脚手架 6台
数字万用表 2块
安全围栏 （墩式） 8个
施工车辆（微型车） 1辆
安全绳 （50米） 2根
灭火器 2只
配电箱 1台
4.4结算方式
本项目为单价结算方式。
五、施工工期计划及进度计划
本次工作自合同签订之日起设备供货期45天，施工安装工期计划90天。
施工区域
施工项目名称
工作人数
计划工日
500KV出线洞
脉冲干粉探测器感温启动装置更换
4人
60天
1、2号柴油发电机房
脉冲干粉探测器感温启动装置更换
4人
3天
中间层电缆廊道
脉冲干粉探测器感温启动装置更换
4人
2天
里副厂房电缆竖井
脉冲干粉探测器感温启动装置更换
2人
3天
厂坝联系电梯电缆井
脉冲干粉探测器感温启动装置更换
2人
8天
大坝1#及2#电梯电缆井
脉冲干粉探测器感温启动装置更换
4人
30天
主变室
防火卷帘控制箱及控制按钮更换、调试
4人
30天
电抗器室
防火卷帘控制箱及控制按钮更换、调试
4人
20天
低位消防水池
低位消防水池水位信号转接箱、水位计更换及管线改造
4人
10天

六、材料组织计划
材料均按要求标准进行采购，严格控制材料质量，对于“三证”不全（型式认可证、型式检验报告、合格证）的材料严格控制不得进入现场，并把相关质量证明提交电厂消防相关主管部门审核方可使用。
七、施工技术方案及组织措施
7.1 施工步骤及技术方案
7.1.1全厂脉冲干粉探测器感温启动装置到期需更换
拆除500kV1#、2#出线洞、1#及2#柴油发电机房、中间层电缆廊道、里端副厂房电缆竖井、厂坝联系电梯电缆井、大坝1#及2#电梯电缆井内共计412只脉冲干粉装置，更换新的探测器感温启动装置，装置重新安装。
申报材料领料单领取材料——办理工作票——施工前准备（铝合金楼梯、工器具到现场）——做好安全防护措施——更换探测器感温启动装置——恢复装置安装——接线——调试——竣工——退票。
1）施工合同签订后进行人员培训并申报材料领料单领取探测器感温启动装置，办理相关工作票后，将施工现场需要使用的铝合金楼梯及工器具运输到现场，施工部位的顺序按照先矮处后高处，即1、2号柴油发电机房、中间层电缆廊道、里端副厂房电缆竖井、厂坝联系电梯电缆井、大坝1#及2#电梯电缆井、500kV出线洞。
2）在施工前做好安全防护措施，在1、2号柴油发电机房、中间层电缆廊道、里端副厂房电缆竖井、厂坝联系电梯电缆井、大坝1#及2#电梯电缆井处需摆放安全围栏，悬挂安全标识牌。
3）在500kV出线洞施工需在500kV出线洞洞口两端用安全网隔离并进行封闭，在主变电缆层和开关楼500kV出线洞洞外悬挂安全标识牌“前方施工注意安全”、“前方施工禁止通行”，并在施工部位5米范围台阶下方用安全网进行2次防护，铝合金楼梯搭好后需用安全绳将楼梯上部拴牢固，不让楼梯会歪斜，楼梯下部必须有人监护。
4）做好安全防护措施后根据实地情况搭好楼梯，系好安全带先检查装置的安装支架是否牢固再卸下装置。
5）检卸下装置放置到地面上对装置外观检查：查外壳和喷嘴铝膜的完整性，应无明显的掉漆、压痕、变形等现象，配件应齐全。质量检测：将数字万用表（注：请勿使用指针式万用表）置于×200Ω档，选取灭火装置上四根线中的任意两根，若阻值为1.0Ω～3.0Ω时，表示这两根为一组，剩余的两根为另外一组。反之不是一组的两根导线电阻为无穷大。选取其中已经分好的两组中任意一组与感温元件对接；另外一组需短接，并用绝缘胶布封住。并对新的探测器感温启动装置根据安装说明进行检查，检查完成更换新的探测器感温启动装置。
6）核对控制线和反馈线是否有错乱。
7）安装装置，注意接线时分清极性。
8）安装完成经电厂工作联系人现场检查后办理退票手续。
7.1.2防火卷帘门控制箱更换
对主变室的16个（不含日常维护更换的3个）防火卷帘门控制箱及32个（不含日常维护更换的6个）控制按钮、电抗器室13个防火卷帘门控制箱及20个（不含日常维护更换的6个）控制按钮进行更换及线路改造。
申报材料领料单领取材料——办理工作票——施工前准备（脚手架、工器具到现场）——做好安全防护措施——停电——拆除原来控制箱和控制按钮——新控制箱和控制按钮安装——接线——增加继电器——改线——通电——调试——竣工——退票。
1）申报材料领料单领取卷帘门控制箱和控制按钮，办理相关工作票后，将施工现场需要使用的工器具运输到现场。
2）做好安全防护，搭好脚手架和楼梯，通知工作联系人通知停电并拆除原来的旧控制箱和控制按钮。
3）安装新控制箱和按钮，接好线，并在消防模块箱增加中间继电器和线路技术改造。
4）通知工作联系人通知供电进行调试。
5）调试完成清理现场并经电厂工作联系人检查后办理退票手续。
7.1.3低位消防水池水位信号转接箱更换
将原来的通风式转接箱更换为阻燃密封箱移动位置安装，确保箱内元器件不会受潮被损坏，并将新安装转接箱附近切断原来的镀锌钢管，将电源线和通讯光纤接至新的转接箱，重新敷设水位计信号管线和更换水位计。
设备和材料采购——到货验收——办理工作票——施工前准备（脚手架、工器具及材料到现场）——做好安全防护措施——停电——拆除原来的水位计转接箱——新水位计转接箱安装——管线敷设——原来的管线改造——接线和水位计安装——通电——调试——竣工——退票。
1）施工合同签订后报设备、材料采购计划单进行采购，设备和材料到货后进行到货验收，并办理相关工作票，将施工现场需要使用的设备和材料及工器具运输到现场。
2）做好安全防护通知工作联系人通知停电，拆除原来的水位计转接箱，重新安装新的水位计转接箱。
3） 投入式液位计距转接箱距离最大不超过100米，经过现场查勘和测量转接箱适合在进门左侧距离25米左右位置的墙上壁挂安装（投入式液位计距转接箱距离90米，考虑到墙体的平整度该位置较适合安装转接箱），安装位置箱底底边距地1.0m, 液位计距离转接箱需增屏蔽电缆ZR-RVVP2*1.5mm2约90.0米,电缆采用¢20PVC保护套管，接头连接采用同等型号PVC直接连接，连接处采用PVC专用胶水胶粘接，管线沿进门左侧山体墙面敷设至水池，信号转接箱电源线及光纤在现在转接箱安装附近将原DN50镀锌钢套管切断接至转接箱，通讯光纤重新熔接。
4）安装和接线完成通知工作联系人通知供电并进行调试。
5）调试完成清理现场和办理退票手续。
7.2 安全技术措施
7.2.1全厂脉冲干粉探测器感温启动装置到期需更换防止施工时造成脉冲
干粉装置误喷，拆、装装置时严禁撞击，防止喷嘴铝膜被损坏，禁止
装置带电拆卸、安装或调试, 灭火装置与系统连接时，施工人员不得
正对着灭火装置喷口。防止施工时工器具掉落，施工前需用安全网进
行2次防护，使用工具袋,防止人员高空坠落,拆装装置时必须系好安
全带，搬运楼梯时防止楼梯碰撞高压电缆，搬运楼梯必须放倒由4人
共同操作，调试前必须先断开相关区域模块箱内的控制线。
7.2.2防火卷帘门控制箱和控制按钮更换严禁带电操作，必须断开电源后
才能拆除和安装,防止人员高空坠落，操作人员必须系好安全带;在施
工区域外使用安全围栏和安全标识牌。
7.2.3低位消防水池水位信号转接箱采购、更换及管线改造严禁带电操作，
必须断开电源后才能拆除和安装,防止人员高空坠落、防滑跌，安装
水位计时防止溺水,操作人员必须系好安全带,切割保护套管时防
止火灾,必须配置不少于2只灭火器, 在施工区域外使用安全围栏和
安全标识牌.
7.3 安全施工保证措施
7.3.1 结合工程实际，坚持“安全第一，预防为主，综合治理”的方针；认真贯彻文明施工的要求，推行现代管理方法，科学组织施工，做好施工现场的各项管理工作，并精心做好电厂的消防维护保养工作；
7.3.2严格执行《电业安全操作规程》及甲方有关安全规定。
7.3.3施工必须执行国家有关安全生产和劳动保护的法规，建立安全生产责任制，加强规范化管理，进行安全交底、安全教育和安全宣传，严格执行安全技术方案。施工现场的各种安全设施和劳动保护器具，必须定期进行检查和维护，及时消除隐患，保证其安全有效。
7.3.4施工现场的用电线路、用电设施的安装和使用必须符合安装规范和安全操作规程，以“现用现接，用完断电”为用电方针，确保人员及生产安全为己任。严禁任意拉线接电。施工现场必须设有保证施工安全要求的照明；危险潮湿场所的照明以及手持照明灯具，必须采用符合安全要求的电压。
7.3.5必须对新班组成员进行安全教育及安全施工操作规程学习后，才能上岗。
7.3.6需要高空作业人员，必须进行严格选用，患有严重心脏病、高血压、以及其它不适应高空作业人员，不得从事高空作业。并在施工中使用登高安全带；登高作业工具,遵守高空作业规程。
7.3.7现场人员应了解工作岗位的任务和性质，了解劳动保护用品、用具的正确使用方法及作用。
7.4文明施工保证措施
7.4.1班组实行自检、互检、交接检制度。
7.4.2对施工现场所处状态不断地进行整理、整顿、清扫。
7.4.3合理布置现场的各种材料、机具设备、预制构件、各种临时设施。
7.4.4对操作者、操作方法等进行科学的整顿；将所有的物品定置；并要做到有物必有区，有区必有牌，按区按图定置。
7.4.5在施工过程中，工作负责人在交代工作任务时必须同时交代安全操作要求以及安全措施，确保人员和设备的安全。
7.4.6在施工作业时，发现有操作不正确或违章操作现象时及时制止并进行现场教育纠正，杜绝出现人身伤亡或设备损坏现象。
7.4.7 坚持安全交底、安全教育，严格执行安全技术方案，及时消除隐患，最终保证施工的安全有效。
