重力式码头施工组织设计.doc

《工程施工管理》
课程设计任务书
第一组
重力式（方块）码头施工组织设计
上海海事大学海洋环境与工程学院
一、工程概况
我国某方块码头的设计断面形状如图1所示，河床底面高程-5.0m，设计高程-6.8m，河床岸坡到设计岸坡的平均高差为0.8m，河床为Ⅱ类土。码头顶面高程5.26m，顶面坡度1%，钢筋混凝土路面，厚度18cm，强度等级C20，底部高程-7.10m。码头设计最高水位4.00m，设计最底水位0.5m，胸墙高度2.8m，C15混凝土，方块高度1.52m，长度2.0m，宽度如图1所示，码头全长800m，基床、棱体抛石及倒滤层尺寸、规格如图1所示，淤泥运距5公里。

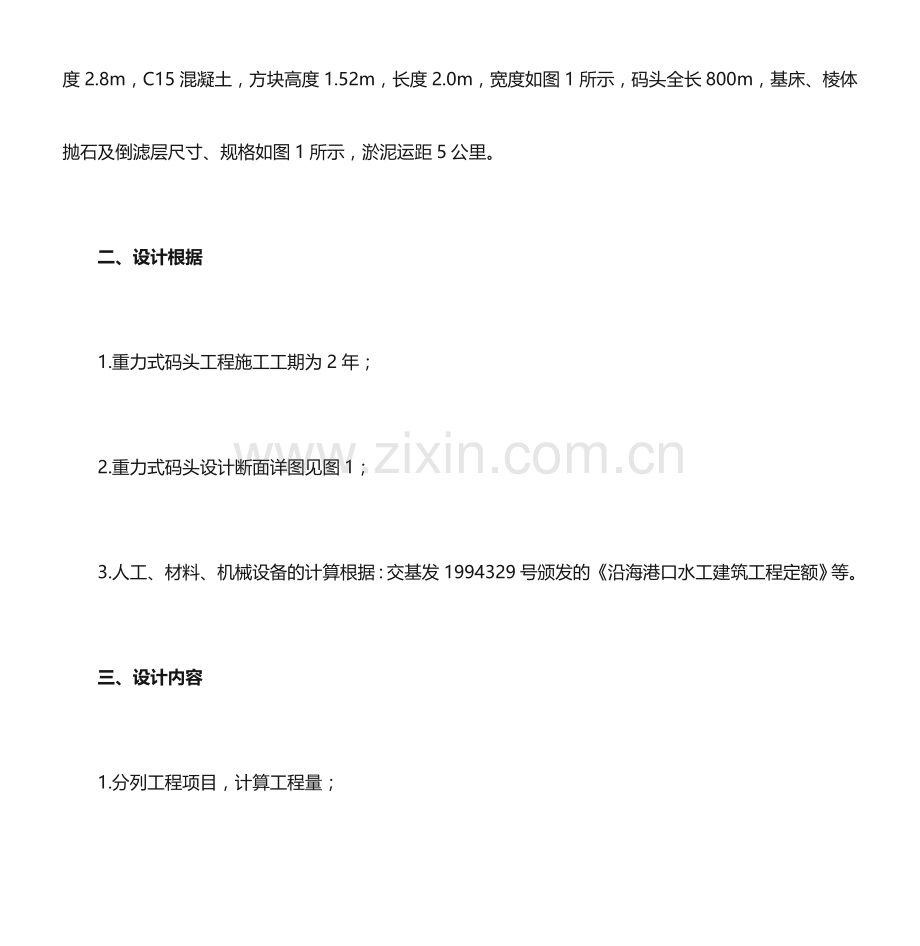

二、设计根据
1.重力式码头工程施工工期为2年；
2.重力式码头设计断面详图见图1；
3.人工、材料、机械设备的计算根据：交基发1994329号颁发的《沿海港口水工建筑工程定额》等。
三、设计内容
1.分列工程项目，计算工程量；
2.选择施工方案；
3.计算人工工日、材料用量、机械台班
4.确定施工进度计划
5.确定工程造价
四、设计环节
1.根据预算定额，分列工程项目、计算工程量；
2.安排施工次序、草拟轮廓进度计划
3.选择施工方案、编制进度计划初步方案
4.平衡计算，确定最终进度计划；
5.编制工程预算，确定工程造价；
6.整顿设计成果
五、课程设计成果
1.设计计算书一份
2.劳动力平衡图
3.机械设备、材料用量计划表（用量与时间的关系）
4.工程施工进度计划表
5.工程预算表
工程预算编制阐明
单位工程预算费=直接工程费+间接费+计划利润+税金
1.直接工程费=定额直接费+其他直接费+现场经费
1）定额直接费=人工费+材料费+施工船机使用费
2）其他直接费=冬雨夜施工增长费+材料二次倒运费+施工胡子辅助费+施工队伍进退场费+外海工程拖船费，为定额直接费的4.7%。
3）现场经费=临时设施费+现场管理费，为定额直接费的5.5%。
2.间接费=企业管理费+财务费用，为直接工程费的6.8%。
3.计划利润为直接工程费+间接费的7%。
4.税金为直接工程费+间接费+计划利润的3.41%。

图1 阶梯形断面方块码头
