方案.doc

小区监控系统方案
小区监控方案设计遵循技术先进、功能齐全、性能稳定、节约成本的原则。并综合考虑施工、维护及操作因素，并将为今后的发展、扩建、改造等因素留有扩充的余地。本系统 设计 内容是系统的、完整的、全面的；设计 方案 具有科学性、合理性、可操作性。其具有以下原则：
1 、先进性与适用性
系统的技术性能和质量指标应达到国际领先水平；同时，系统的安装调试、软件编程和操作使用又应简便易行，容易掌握，适合中国国情和本项目的特点。该系统集国际上众多先进技术于一身，体现了当前计算机控制技术与计算机网络技术的最新发展水平，适应时代发展的要求。同时系统是面向各种管理层次使用的系统，其功能的配置以能给用户提供舒适、安全、方便、快捷为准则，其操作应简便易学。
2 、经济性与实用性
充分考虑用户实际需要和信息技术发展趋势，根据用户现场环境，设计选用功能和适合现场情况、符合用户要求的系统配置方案，通过严密、有机的组合，实现最佳的性能价格比， 以便节约工程投资，同时保证系统功能实施的需求，经济实用。
3 、可靠性与安全性
系统的设计应具有较高的可靠性，在系统故障或事故造成中断后，能确保数据的准确性、完整性和一致性，并具备迅速恢复的功能，同时系统具有一整套完成的系统管理策略，可以保证系统的运行安全。
4 、可扩充性
系统设计中考虑到今后技术的发展和使用的需要，具有更新、扩充和升级的可能。并根据今后该项目工程的实际要求扩展系统功能，同时，本方案在设计中留有冗余，以满足今后的发展要求。
5 、追求最优化的系统设备配置
在满足用户对功能、质量、性能、价格和服务等各方面要求的前提下，追求最优化的系统设备配置，以尽量降低系统造价。
6 、保留足够的扩展容量
该项目设备的控制容量上保留一定的余地，以便在系统中改造新的控制点；系统中还保留与其他计算机或自动化系统连接的接口；也尽量考虑未来科学的发展和新技术的应用。
7 、提高监管力度与综合管理水平
本项目 系统设备控制需要高效率、准确及可靠。本系统通过中央控制系统对各子系统运行情况进行综合监控，时时动态撑握监视及报警情况。闭路电视监控大大减少劳动强度，减少设备运行维护人员；另外，系统的综合统筹管理可使设备按最优组合运行，在最佳情况下运行，既可节能，又可大大减少设备损耗，减少设备维修费用，从而 提高监管力度与综合管理水平。

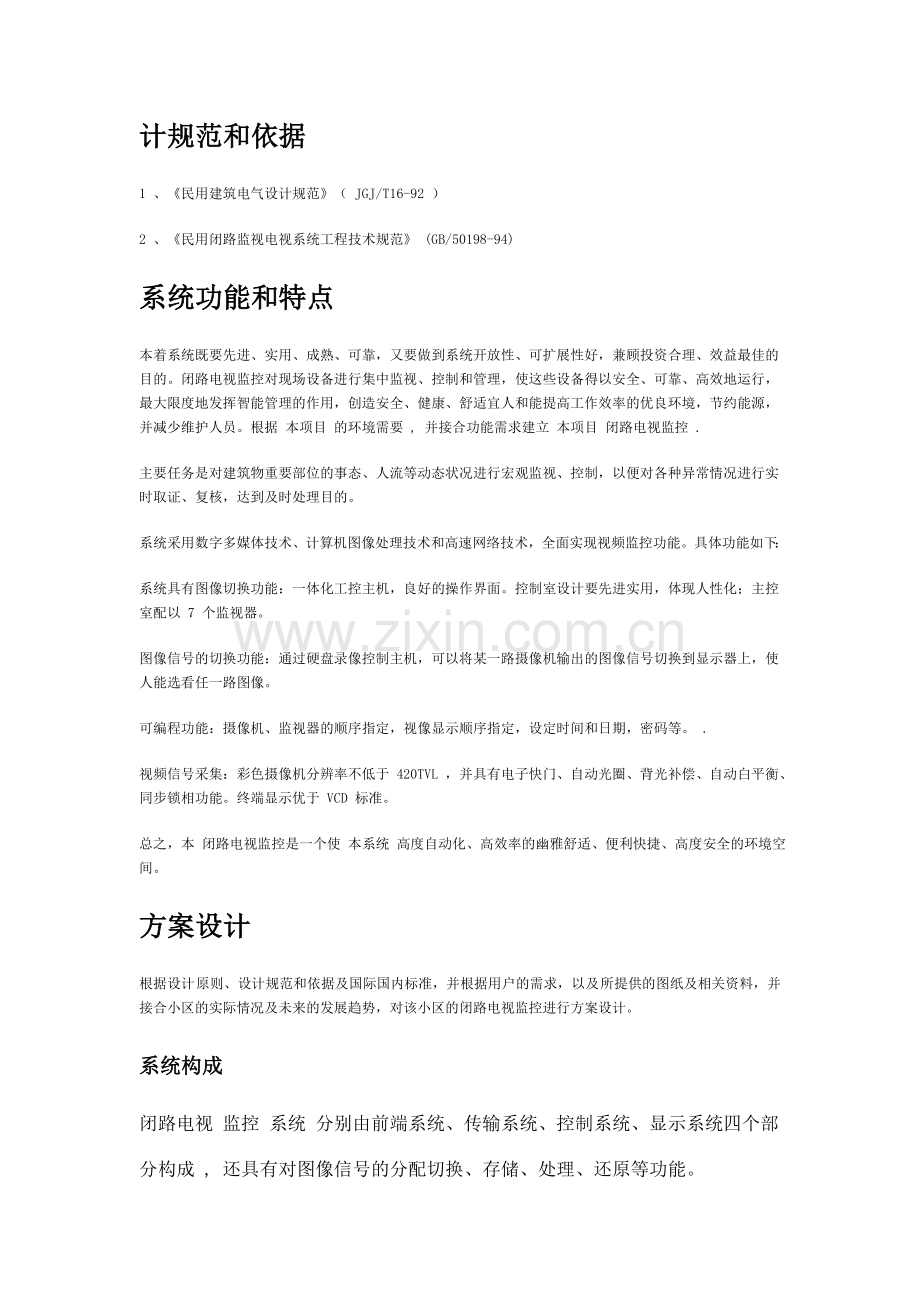

计规范和依据
1 、《民用建筑电气设计规范》（ JGJ/T16-92 ）
2 、《民用闭路监视电视系统工程技术规范》 (GB/50198-94)
系统功能和特点
本着系统既要先进、实用、成熟、可靠，又要做到系统开放性、可扩展性好，兼顾投资合理、效益最佳的目的。闭路电视监控对现场设备进行集中监视、控制和管理，使这些设备得以安全、可靠、高效地运行，最大限度地发挥智能管理的作用，创造安全、健康、舒适宜人和能提高工作效率的优良环境，节约能源，并减少维护人员。根据 本项目 的环境需要 , 并接合功能需求建立 本项目 闭路电视监控 .
主要任务是对建筑物重要部位的事态、人流等动态状况进行宏观监视、控制，以便对各种异常情况进行实时取证、复核，达到及时处理目的。
系统采用数字多媒体技术、计算机图像处理技术和高速网络技术，全面实现视频监控功能。具体功能如下：
系统具有图像切换功能：一体化工控主机，良好的操作界面。控制室设计要先进实用，体现人性化；主控室配以 7 个监视器。
图像信号的切换功能：通过硬盘录像控制主机，可以将某一路摄像机输出的图像信号切换到显示器上，使人能选看任一路图像。
可编程功能：摄像机、监视器的顺序指定，视像显示顺序指定，设定时间和日期，密码等。 .
视频信号采集：彩色摄像机分辨率不低于 420TVL ，并具有电子快门、自动光圈、背光补偿、自动白平衡、同步锁相功能。终端显示优于 VCD 标准。
总之，本 闭路电视监控是一个使 本系统 高度自动化、高效率的幽雅舒适、便利快捷、高度安全的环境空间。
方案设计
根据设计 原则、设计规范和依据及国际国内标准，并根据用户的需求，以及 所提供的图纸及相关资料，并接合小区的实际情况及未来的发展趋势，对该小区的闭路电视监控进行方案设计。
系统构成
闭路电视 监控 系统 分别由前端系统、传输系统、控制系统、显示系统四个部
分构成 , 还具有对图像信号的分配切换、存储、处理、还原等功能。
材料简介
高清晰红外摄像机
品牌
守护者（sdhz ）
型号
SH-8853Q
材料
铝合金
颜色
白色
成像器件
SONY(索尼) 芯片
水平清晰度
420电视线
镜头
标配6mm

图像像素
PAL：512(H) ×582(V) NTSC：512(H) ×492(V)

最低照度
0 Lux（红外开启）红外灯白天关闭；照度低于1.0LUX自动开启
色彩
彩转黑（白天彩色；红外启动后为黑白)
红外灯
36颗红外灯  夜视5-45米
视频输出
1.0Vp-p 75Ω(BNC)
工作电源
DC12V 2A
伽玛校正
>0.45
背光补偿
自动
白平衡
自动
电子快门
1/50~1/100，000秒
信噪比
>48dB
监控服务器
采用服务器主板同时支持8路显示器输出，工业机箱。
硬盘录像机
操作系统
嵌入式LINUX操作系统
系统资源
同时多路实时录像、多路实时回放、多路多人网络操作、USB备份
售后服务承诺书

郑重承诺：

1. 所有产品保修期为一年，保修期内免费上门维修（人为因素或不可抗拒的自然现象所引起的故障或破坏除外）。

2. 在接到报修通知后，七个工作日内赶到现场并解决问题。

3. 用户可以通过售后电话咨询有关技术问题，并得到明确的解决方案。

4. 用户在正常使用中出现性能故障时，本公司承诺以上保修服务。除此以外，国家适用法律法规另有明确规定的，本公司将遵照相关法律法规执行。

5. 在保修期内，以下情况将实行有偿维修服务;

（1）由于人为或不可抗拒的自然现象而发生的损坏;

（2）由于操作不当而造成的故障或损坏;

（3）由于对产品的改造、分解、组装而发生的故障或损坏。
