项目一 加工台阶轴

模块一: 认识并操作车床
◆知识链接
一、车床各部分名称及其作用

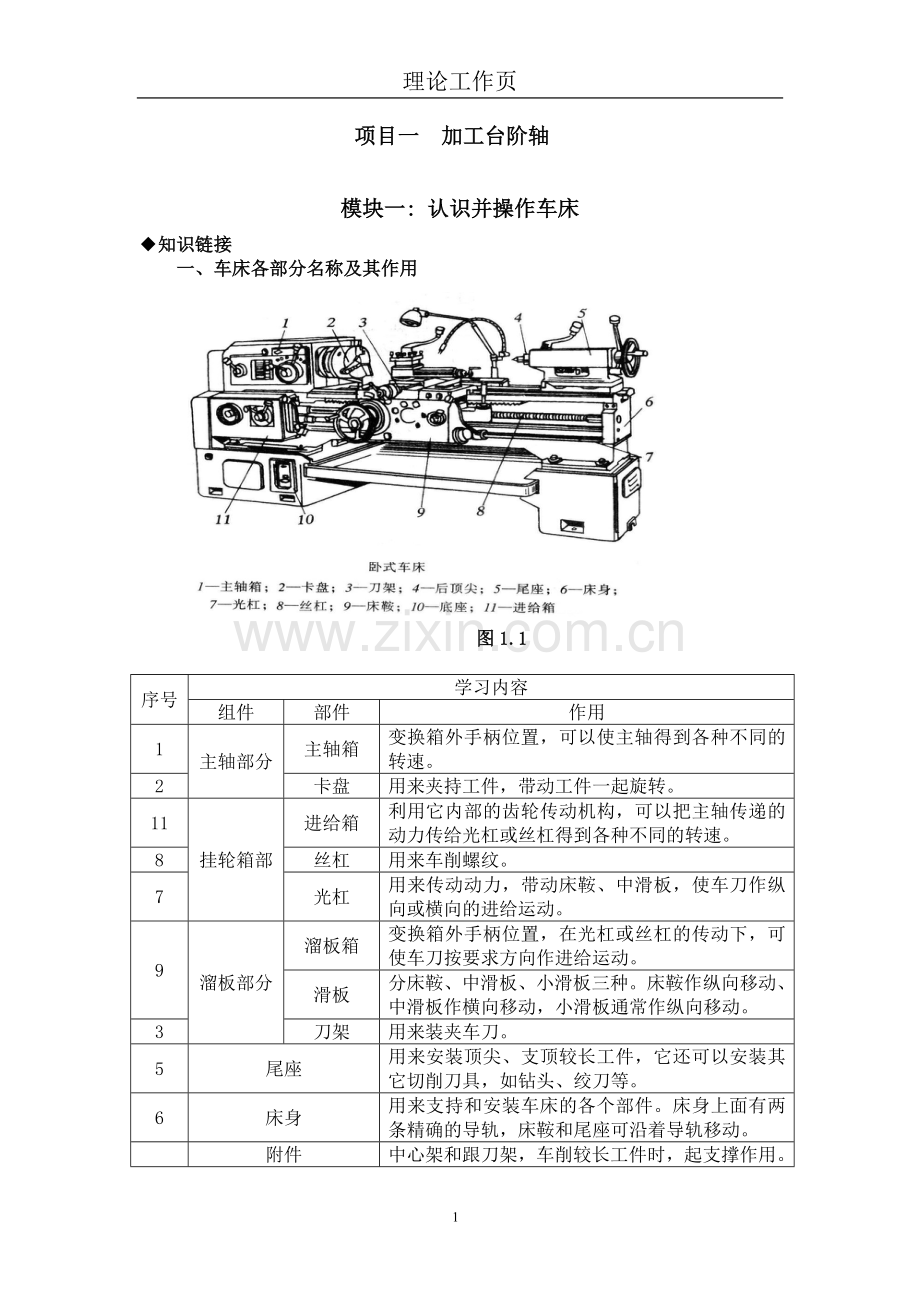

图1.1

序号
学习内容
组件
部件
作用
1
主轴部分
主轴箱
变换箱外手柄位置，可以使主轴得到各种不同的转速。
2
卡盘
用来夹持工件，带动工件一起旋转。
11
挂轮箱部
进给箱
利用它内部的齿轮传动机构，可以把主轴传递的动力传给光杠或丝杠得到各种不同的转速。
8
丝杠
用来车削螺纹。
7
光杠
用来传动动力，带动床鞍、中滑板，使车刀作纵向或横向的进给运动。
9
溜板部分
溜板箱
变换箱外手柄位置，在光杠或丝杠的传动下，可使车刀按要求方向作进给运动。
滑板
分床鞍、中滑板、小滑板三种。床鞍作纵向移动、中滑板作横向移动，小滑板通常作纵向移动。
3
刀架
用来装夹车刀。
5
尾座
用来安装顶尖、支顶较长工件，它还可以安装其它切削刀具，如钻头、绞刀等。
6
床身
用来支持和安装车床的各个部件。床身上面有两条精确的导轨，床鞍和尾座可沿着导轨移动。

附件
中心架和跟刀架，车削较长工件时，起支撑作用。
车床的通用性好，可完成各种回转表面、回转体端面及螺纹面等表面加工，是一种应用最广泛的金属切削机床。
二、机床的传动系统
CA6140型卧式车床的传动系统原理框图，概要地表示了由电动机带动主轴和刀架运动所经过的传动机构和重要元件。
电动机经主换向机构、主变速机构带动主轴转动；进给传动从主轴开始，经进给换向机构、交换齿轮和进给箱内的变速机构和转换机构、溜板箱
中的传动机构和转换机构传至刀架。溜板箱中的转换机构起改变进给方向的作用，使刀架作纵向或横向、正向或反向进给运动。

图1.2 传动系统原理图
三、机床的型号
机床型号是机床产品的代号，用以简明地表示机床的类别、主要技术参数、结构特性等。型号中字母及数字的含义如下：

1、机床的类代号
机床的类代号是用大写的汉语拼音表示，如车床用“C”表示，钻床用“Z”表示。具体的常见类代号及拼音见下表：
表1.1 机 床 的 类 代 号
类别
车床
钻床
磨床
铣床
刨插床
拉床
锯床
镗床
其他机床
代号
C
Z
M
2M
3M
X
B
L
G
T
Q
读音
车
钻
磨
二磨
三磨
铣
刨
拉
割
镗
其

2、机床的特性代号
机床的特性代号，包括通用特性代号和结构特性代号，用大写的汉语拼音字母表示，位于类代号之后。
（1）通用特性代号
当某类型机床，除有普通型外，还有某种特性时，则在类代号之后加通用特性代号予以区分。机床的通用特性代号及读音见下表：
表1.2 机 床 通 用 特 性 代 号
通用特性
高精密
精密
自动
半自动
数控
加工中心
（自动换刀）
仿行
轻型
加重型
简式或
经济型
高速
代号
G
M
Z
B
K
H
F
Q
C
J
S
读音
高
密
自
半
控
换
仿
轻
重
简
速

（2）结构特性代号
对主参数值相同而结构、性能不同的机床，在型号中加结构特性代号予以区别。但结构特性代号与通用特性代号不同，它在型号中没有统一的含义，只在同类机床中起区分机床结构、性能不同的作用。当型号中有通用特性代号时，结构特性代号应排在通用特性代号之后。通用特性代号已用的字母和“I，O”两个字母均不能用作结构特性代号。当字母不够用时，可将两个字母组合起来使用，如AD，AE等。
3、机床的组、系代号
每类机床划分为十个组，每个组又划分为十个系，用阿拉伯数字表示，位于类代号或通用特性代号之后。CA6140普通车床属于仪表车床组，系代号6表示机床名称为卧式车床。
4、机床的主参数和第二主参数
机床的主参数用折算值（主参数乘以折算系数）表示，位于组、系代号之后。它反映机床的主要技术规格，主参数的尺寸单位是mm 。如CA6140车床，主参数的折算值为40，折算系数为1／10，即主参数（床身上最大工件回转直径）为400 mm。
最大工件长度：表示主轴顶尖到尾架顶尖之间的最大距离，它是车床的第二主参数。有750、1000、1500、2000四种。
◆操作技巧与禁忌
1．要求每台机床都具有防护设施。
2．摇动滑板时要集中注意力，做模拟切削运动。
3．变换车速时，应停车进行。
4．车床运转操作时，转速要慢，注意防止左右前后碰撞，以免发生事故。
