第九册通风空调工程.doc

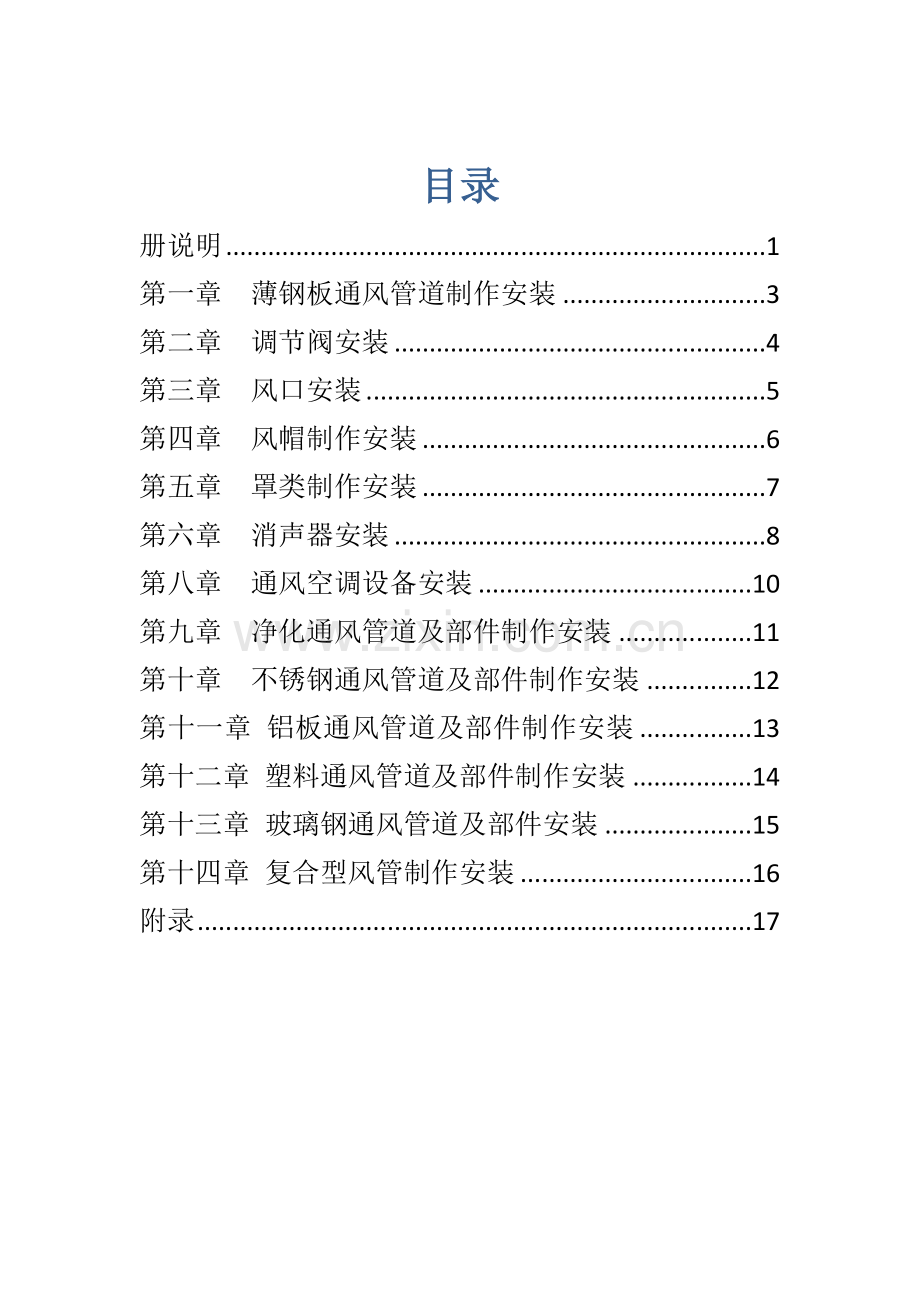

目录
册说明 1
第一章 薄钢板通风管道制作安装 3
第二章 调节阀安装 4
第三章 风口安装 5
第四章 风帽制作安装 6
第五章 罩类制作安装 7
第六章 消声器安装 8
第八章 通风空调设备安装 10
第九章 净化通风管道及部件制作安装 11
第十章 不锈钢通风管道及部件制作安装 12
第十一章 铝板通风管道及部件制作安装 13
第十二章 塑料通风管道及部件制作安装 14
第十三章 玻璃钢通风管道及部件安装 15
第十四章 复合型风管制作安装 16
附录 17

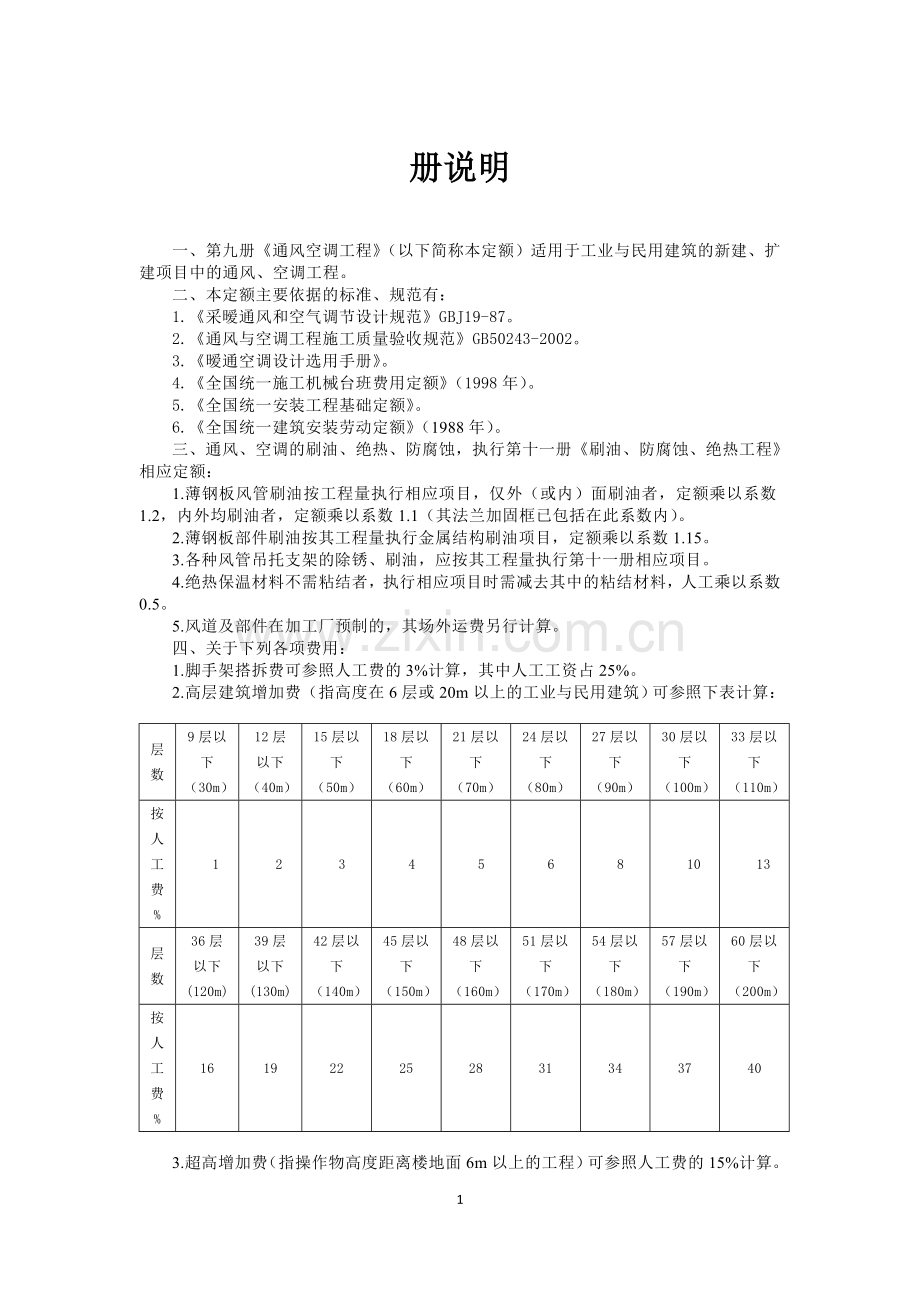

册说明

一、第九册《通风空调工程》（以下简称本定额）适用于工业与民用建筑的新建、扩建项目中的通风、空调工程。
二、本定额主要依据的标准、规范有：
1.《采暧通风和空气调节设计规范》GBJ19-87。
2.《通风与空调工程施工质量验收规范》GB50243-2002。
3.《暧通空调设计选用手册》。
4.《全国统一施工机械台班费用定额》（1998年）。
5.《全国统一安装工程基础定额》。
6.《全国统一建筑安装劳动定额》（1988年）。
三、通风、空调的刷油、绝热、防腐蚀，执行第十一册《刷油、防腐蚀、绝热工程》相应定额：
1.薄钢板风管刷油按工程量执行相应项目，仅外（或内）面刷油者，定额乘以系数1.2，内外均刷油者，定额乘以系数1.1（其法兰加固框已包括在此系数内）。
2.薄钢板部件刷油按其工程量执行金属结构刷油项目，定额乘以系数1.15。
3.各种风管吊托支架的除锈、刷油，应按其工程量执行第十一册相应项目。
4.绝热保温材料不需粘结者，执行相应项目时需减去其中的粘结材料，人工乘以系数0.5。
5.风道及部件在加工厂预制的，其场外运费另行计算。
四、关于下列各项费用：
1.脚手架搭拆费可参照人工费的3%计算，其中人工工资占25%。
2.高层建筑增加费（指高度在6层或20m以上的工业与民用建筑）可参照下表计算：

层数
9层以下
（30m）
12层以下
（40m）
15层以下
（50m）
18层以下
（60m）
21层以下
（70m）
24层以下
（80m）
27层以下
（90m）
30层以下
（100m）
33层以下
（110m）
按人工费%
1
2
3
4
5
6
8
10
13
层数
36层以下
(120m)
39层以下
(130m)
42层以下
（140m）
45层以下
（150m）
48层以下
（160m）
51层以下
（170m）
54层以下
（180m）
57层以下
（190m）
60层以下
（200m）
按人工费%
16
19
22
25
28
31
34
37
40

3.超高增加费（指操作物高度距离楼地面6m以上的工程）可参照人工费的15%计算。
4.系统调整费可参照系统工程人工费的13%计算，其中人工工资占25%。
5.安装与生产同时进行增加的费用，可参照人工费的10%计算。
6.在有害身体健康的环境中施工增加的费用，可参照人工费的10%计算。
五、本册项目中，调节阀、风口及各类消声器均按成品考虑。
第一章 薄钢板通风管道制作安装
说　　明

一、工作内容：
1.风管制作：放样、下料、卷圆、折方、轧口、咬口，制作直管、管件、法兰，钻孔、铆焊、上法兰、组对。
2.风管安装：找标高、配合预留孔洞，组装、风管就位、找平、找正，制垫、垫垫、上螺栓、紧固。
二、整个通风系统设计采用渐缩管均匀送风者，圆形风管按平均直径，矩形风管按平均周长执行相应规格项目，其人工乘以系数2.5。
三、镀锌薄钢板风管项目中的板材是按镀锌薄钢板编制的，如设计要求不用镀锌薄钢板者，板材可以换算,其他不变。
四、风管导流叶片不分单叶片和香蕉形双叶片均执行同一项目。
五、如制作空气幕送风管时，按矩形风管平均周长执行相应风管规格项目，其人工乘以系数3，其余不变。
六、薄钢板通风管道制作安装项目中，包括弯头、三通、变径管、天圆地方等管件及法兰、加固框的制作用工。
七、薄钢板风管项目中的板材，如设计要求厚度不同者可以换算，人工、机械不变。
八、法兰垫料如使用泡沫塑料者每千克橡胶板换算为泡沫塑料0.125kg；使用闭孔乳胶海绵者每千克橡胶板换算为闭孔乳胶海绵0.5kg。
九、柔性软风管适用于由金属、涂塑化纤织物、聚脂、聚乙烯、聚氯乙烯薄膜、铝箔等材料制成的软风管。
十、柔性软风管安装按图示中心线长度以“m”为单位计算；柔性软风管阀门安装以“个”为单位计算。
十一、各种通风管道安装项目中，未包括支（吊）架的制作安装，应参照相应项目另行计算。

21

第二章 调节阀安装
说　　明

工作内容：
调节阀安装：产品质量验收、号孔、钻孔、对口、校正、制垫、垫垫、上螺栓、紧固、试动。

第三章 风口安装
说　　明

工作内容：
风口安装：产品质量验收、对口、上螺栓、制垫、垫垫、找正、找平、固定、试动、调整。

第四章 风帽制作安装
说　　明

工作内容:
1.风帽制作：放样、下料、咬口，制作法兰、零件，钻孔、铆焊、组装。
2.风帽安装：安装、找正、找平,制垫、垫垫、上螺栓、固定。

第五章 罩类制作安装
说　　明

工作内容:
1.罩类制作：放样、下料、卷圆，制作罩体、来回弯、零件、法兰，钻孔、铆焊、组合成型。
2.罩类安装：埋设支架、吊装、对口、找正，制垫、垫垫、上螺栓，固定配重环及钢丝绳、试动调整。

第六章 消声器安装
说　　明

工作内容：
1.消声器安装：产品质量验收、组对、安装、找正、找平，制垫、垫垫、上螺栓、固定。
2.消声器安装中发生的支（吊）架，制作安装可执行“通风管道支吊架”项目。
3.微穿孔板消声器安装参照阻抗复合式消声器项目。

第七章 通风管道支（吊）架及设备支架制作安装
说　　明

一、工作内容：
设备支架及通风管道支（吊）架：
（1）制作：放样、下料、调直、钻孔、焊接、成型；
（2）安装：测位、上螺栓、固定、打洞、埋支架；
二、清洗槽、浸油槽、凉干架、LWP滤尘器支架制作安装执行设备支架项目。
三、风机减震台座执行设备支架项目，定额中不包括减震器用量，应依设计图纸按实计算。
四、风管支吊架采用木垫式，则每10m2风管增加木条0.004m3。

第八章 通风空调设备安装
说　　明

一、工作内容：
1.开箱检查设备、附件、底座螺栓。
2.吊装、找平、找正、垫垫、灌浆、螺栓固定、装梯子。
二、通风机安装项目内包括电动机安装,其安装形式包括A、B、C或D型，也适用不锈钢和塑料风机安装。
三、设备安装项目中包括地脚螺栓安装，材料另行计算。
四、诱导器安装执行风机盘管安装项目。
五、风机盘管的配管执行第八册《给排水、采暖、燃气工程》相应项目。

第九章 净化通风管道及部件制作安装
说　　明

一、工作内容：
1.风管制作：放样、下料、折方、轧口、咬口，制作直管、管件、法兰，钻孔、铆焊、上法兰、组对，口缝外表面涂密封胶，风管内表面清洗、风管两端封口。
2.风管安装：找标高、找平、找正、配合预留孔洞、风管就位、组装、制垫、垫垫、上螺栓、紧固，风管内表面清洗、管口封闭、法兰口涂密封胶。
3.部件制作：放样、下料、零件、法兰、预留预埋，钻孔、铆焊、制作、组装、擦洗。
4.部件安装：测位、找平、找正，制垫、垫垫、上螺栓、清洗。
5.高、中、低效过滤器，净化工作台，风淋室安装:开箱、检查、配合钻孔、垫垫、口缝涂密封胶、试装、正式安装。
二、净化通风管道制作安装项目中包括弯头、三通、变径管、天圆地方等管件及法兰、加固框。
三、净化风管项目中的板材，如设计厚度不同者进行换算。
四、圆形风管执行本章矩形风管相应项目。
五、风管涂密封胶是按全部口缝外表面涂抹考虑的，如设计要求口缝不涂抹而只在法兰处涂抹者，每10m2风管应减去密封胶1.5kg和人工0.37工日。
六、过滤器安装项目中包括试装。
七、风管及部件项目中，型钢未包括镀锌费。
八、铝制孔板风口如需电化处理时,另加电化费。
九、低效过滤器指：M-A型、WL型、LWP型等系列。
中效过滤器指：ZKL型、YB型、M型、ZX-1型等系列。
高效过滤器指：GB型、GS型、JX-20型等系列。
净化工作台指：XHK型、BZK型、SXP型、SZP型、SZX型、SW型、SZ型、SXZ型、TJ型、CJ型等系列。
十、洁净室安装以重量计算，执行第八章“分段组装式空调器安装”项目。
十一、本章定额按空气洁净度100000级编制。

第十章 不锈钢通风管道及部件制作安装
说　　明

一、工作内容：
1.不锈钢风管制作：放样、下料、卷圆、折方，制作管件、组对焊接、试漏、清洗焊口。
2.不锈钢风管安装：找标高、清理墙洞、风管就位、组对焊接、试漏、清洗焊口、固定。
3.部件制作：下料、平料、开孔、钻孔，组对、铆焊、攻丝、清洗焊口、组装固定，试动、短管、零件、试漏。
4.部件安装：制垫、垫垫、找平、找正、组对、固定、试动。
二、矩形风管执行本章圆形风管相应项目。
三、不锈钢吊托支架执行本章相应项目。
四、风管凡以电焊考虑的项目，如需使用手工氩弧焊者，其人工乘以系数1.238，材料乘以系数1.163，机械乘以系数1.673。
五、风管制作安装项目中包括管件，但不包括法兰和吊托支架；法兰和吊托支架应单独列项计算执行相应项目。
六、风管项目中的板材如设计要求厚度不同者可以换算，人工、机械不变。

第十一章 铝板通风管道及部件制作安装
说　　明

一、工作内容:
1.铝板风管制作：放样、下料、卷圆、折方，制作管件、组对焊接、试漏、清洗焊口。
2.铝板风管安装：找标高、清理墙洞、风管就位、组对焊接、试漏、清洗焊口、固定。
3.部件制作：下料、平料、开孔、钻孔，组对、焊铆、攻丝、清洗焊口、组装固定，试动、短管、零件、试漏。
4.部件安装：制垫、垫垫、找平、找正、组对、固定、试动。
二、风管凡以电焊考虑的项目，如需使用手工氩弧焊者，其人工乘以系数1.15，材料乘以系数0.85，机械乘以系数1.24。
三、风管制作安装项目中包括管件，但不包括法兰和吊托支架；法兰和吊托支架应单独列项计算执行相应项目。
四、风管项目中的板材如设计要求厚度不同者可以换算，人工、机械不变。

第十二章 塑料通风管道及部件制作安装
说　　明

一、工作内容:
1.塑料风管制作：放样、锯切、坡口、加热成型，制作法兰、管件、钻孔、组合焊接。
2.塑料风管安装：就位、制垫、垫垫、法兰连接、找正、找平、固定。
二、风管项目规格表示的直径为内径，周长为内周长。
三、风管制作安装项目中包括管件、法兰、加固框，但不包括吊托支架，吊托支架执行相应项目。
四、风管制作安装项目中的主体，板材(指每10m2定额用量为11.6m2者)，如设计要求厚度不同者进行换算。
五、项目中的法兰垫料如设计要求使用品种不同者进行换算。
六、塑料通风管道胎具材料摊销费的计算方法：
塑料风管管件制作的胎具摊销材料，未包括在定额内，可参照以下规定另行计算。
风管工程量在30m2以上的，每10m2风管的胎具摊销木材为0.06m3。
风管工程量在30m2以下的，每10m2风管的胎具摊销木材为0.09m3。

第十三章 玻璃钢通风管道及部件安装
说　　明

一、工作内容：
1.风管：找标高、配合预留孔洞、风管配合修补、粘接、组装就位、找平、找正、制垫、垫垫、上螺栓、紧固。
2.部件：组对、组装、就位、找正、制垫、垫垫、上螺栓、紧固。
二、玻璃钢通风管道安装项目中，包括弯头、三通、变径管、天圆地方等管件的安装。
三、本定额玻璃钢风管及管件按成品考虑。

第十四章 复合型风管制作安装
说　　明

一、工作内容：
1.复合型风管制作：放样、切割、开槽、成型、粘合、制作管件、钻孔、组合。
2.复合型风管安装：就位、制垫、垫垫、连接、找正、找平、固定。
二、风管项目规格表示的直径为内径，周长为内周长。
三、风管制作安装项目中包括管件，不包括法兰、加固框及吊托支架。
四、风管法兰、加固框及吊托支架根据产品技术标准的详细规定另行计算，执行相应项目。

附录
主要材料损耗率表
1.风管、部件板材损耗率表
序号
材 料 名 称
损耗率（%）
备注

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
钢 板 部 分
咬口通风管道
焊接通风管道
圆形阀门
方、矩形阀门
风管插板式风口
网式风口
单、双、三层百叶风口
连动百叶风口
钢百叶窗
活动箅板式风口
矩形风口
单面送吸风口
双面送吸风口
单双面送吸风口
带调节板活动百叶送风口
矩形空气分布器
旋转吹风口
圆形、方形直片散流器
流线形散流器
135型单层双层百叶风口
135型带导流片百叶风口
圆伞形风帽
锥形风帽
筒形风帽
筒形风帽滴水盘
风帽泛水
风帽筝绳
升降式排气罩
上吸式侧吸罩
下吸式侧吸罩
上、下吸式圆形回转罩
手锻炉排气罩
升降式回转排气罩
整体、分组、吹吸侧边侧吸罩
各型风罩调节阀

13.80
8.00
14.00
8.00
13.00
13.00
13.00
13.00
13.00
13.00
13.00
20.00
16.00
8.00
13.00
14.00
12.00
45.00
45.00
13.00
13.00
28.00
26.00
14.00
35.00
42.00
4.00
18.00
21.00
22.00
22.00
10.00
18.00
10.15
10.15

综合厚度
综合厚度
综合厚度
综合厚度
综合厚度
综合厚度
综合厚度
综合厚度
综合厚度
综合厚度
综合厚度
δ=0.7～0.9
δ=0.7～0.9
δ=1.0～1.5
综合厚度
综合厚度
综合厚度
综合厚度
综合厚度
综合厚度
综合厚度
综合厚度
综合厚度
综合厚度
综合厚度
综合厚度
综合厚度
综合厚度
综合厚度
综合厚度
综合厚度
综合厚度
综合厚度
综合厚度
综合厚度
续表
序号
材 料 名 称
损耗率（%）
备注
36
37
38
39
40
41
42
43
44
45

46
47
48
49
50
51
52
53
54
55
56
57
58
59

60
61

62
63
64

65
66
67
皮带防护罩
皮带防护罩
电动机防雨罩
电动机防雨罩
中、小型零件焊接工作台排气罩
泥心烘炉排气罩
各式消声器
空调设备
空调设备
设备支架

塑 料 部 分
塑料圆形风管
塑料矩形风管
圆形蝶阀（外框短管）
圆形蝶阀（阀板）
矩形蝶阀
插板阀
槽边侧吸罩、风罩调节阀
整体槽边侧吸罩
条缝槽边抽风罩（各型）
塑料风帽（各种类型）
插板式侧面风口
空气分布器类
直片式散流器
柔性接口及伸缩节
净 化 部 分
净化风管
净化铝板风口类
不锈钢板部分
不锈钢板通风管道
不锈钢板圆形法兰
不锈钢板风口类
铝 板 部 分
铝板通风管道
铝板圆形法兰
铝板风帽
18.00
9.35
33.00
10.6
21.00
12.50
13.00
13.00
8.00
4.00

16.00
16.00
16.00
31.00
16.00
16.00
22.00
22.00
22.00
22.00
16.00
20.00
22.00
16.00

14.90
38.00

8.00
150.00
8.00

8.00
150.00
14.00
δ=1.5
δ=4.0
δ=1～1.5
δ=4以上
综合厚度
综合厚度
综合厚度
δ=1以下
δ=1.5～3
综合厚度

综合厚度
综合厚度
综合厚度
综合厚度
综合厚度
综合厚度
综合厚度
综合厚度
综合厚度
综合厚度
综合厚度
综合厚度
综合厚度
综合厚度

综合厚度
综合厚度

δ=4～10
δ=1～3

δ=4～12
δ=3～6
2.型钢及其他材料损耗率表
序号
材 料 名 称
损耗率（%）
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
型 钢
安装用螺栓（M12以下）
安装用螺栓（M12以上）
螺 母
垫圈（φ12以下）
自攻螺钉、木螺钉
铆 钉
开 口 销
橡 胶 板
石棉橡胶板
石 棉 板
电 焊 条
气 焊 条
氧 气
乙 炔 气
管 材
镀锌铁丝网
帆 布
玻 璃 板
玻璃棉、毛毡
泡沫塑料
方 木
玻璃丝布
矿棉、卡普隆纤维
泡钉、鞋钉、圆钉
胶 液
油 毡
铁 丝
混 凝 土
塑料焊条
塑料焊条（编网格用）
不锈钢型材
不锈钢带母螺栓
不锈钢铆钉
不锈钢电焊条、焊丝
铝 焊 粉
铝 型 材
铝带母螺栓
铝 铆 钉
铝焊条、焊丝
4.0
4.0
2.0
6.0
6.0
4.0
10.0
6.0
15.0
15.0
15.0
5.0
2.5
18.0
18.0
4.0
20.0
15.0
20.0
5.0
5.0
5.0
15.0
5.0
10.0
5.0
10.0
1.0
5.0
6.0
25.0
4.0
4.0
10.0
5.0
20.0
4.0
4.0
10.0
3.0
