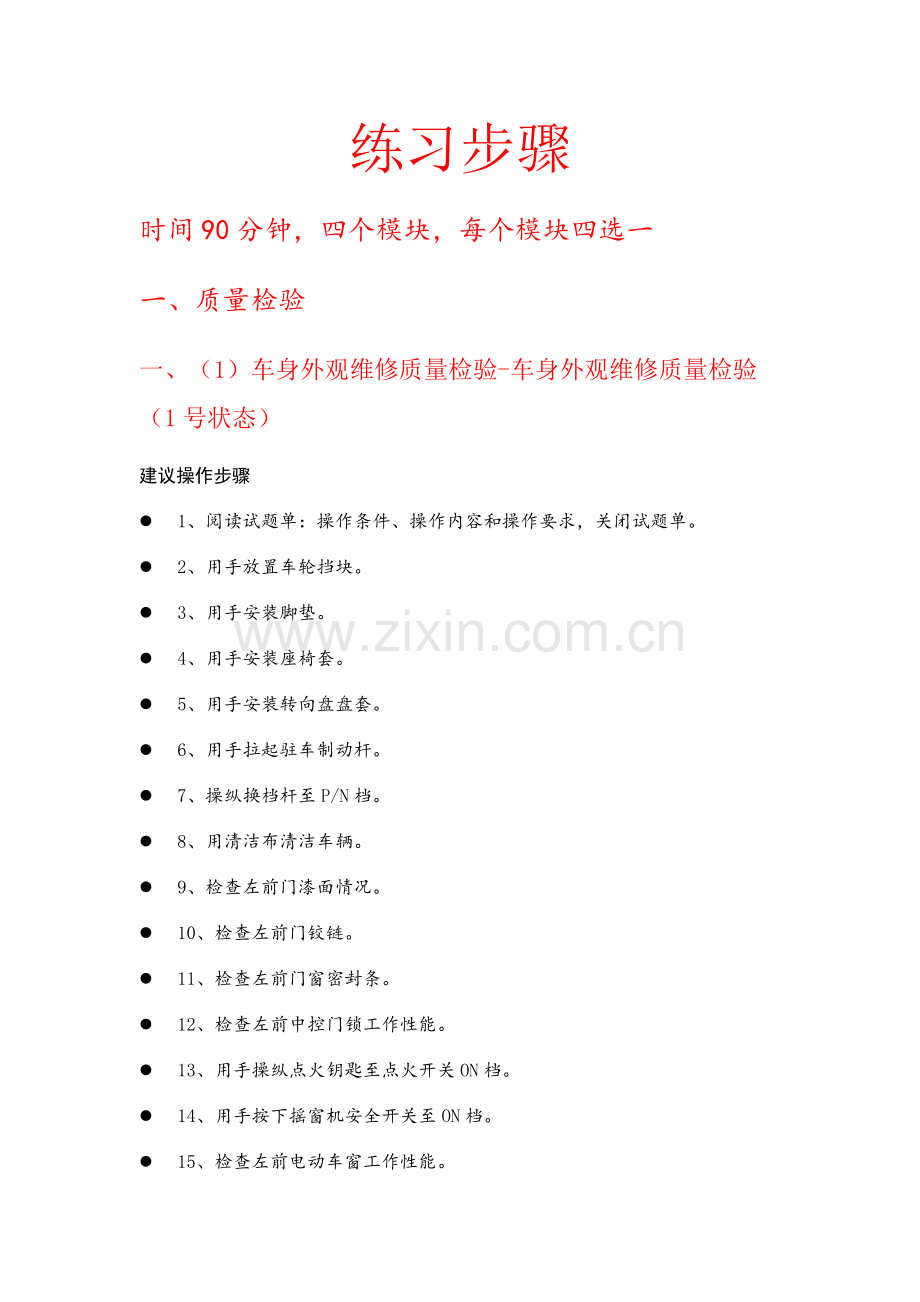

练习步骤
时间90分钟，四个模块，每个模块四选一
一、质量检验
一、（1）车身外观维修质量检验-车身外观维修质量检验（1号状态）
建议操作步骤
l 1、阅读试题单：操作条件、操作内容和操作要求，关闭试题单。
l 2、用手放置车轮挡块。
l 3、用手安装脚垫。
l 4、用手安装座椅套。
l 5、用手安装转向盘盘套。
l 6、用手拉起驻车制动杆。
l 7、操纵换档杆至P/N档。
l 8、用清洁布清洁车辆。
l 9、检查左前门漆面情况。
l 10、检查左前门铰链。
l 11、检查左前门窗密封条。
l 12、检查左前中控门锁工作性能。
l 13、用手操纵点火钥匙至点火开关ON档。
l 14、用手按下摇窗机安全开关至ON档。
l 15、检查左前电动车窗工作性能。

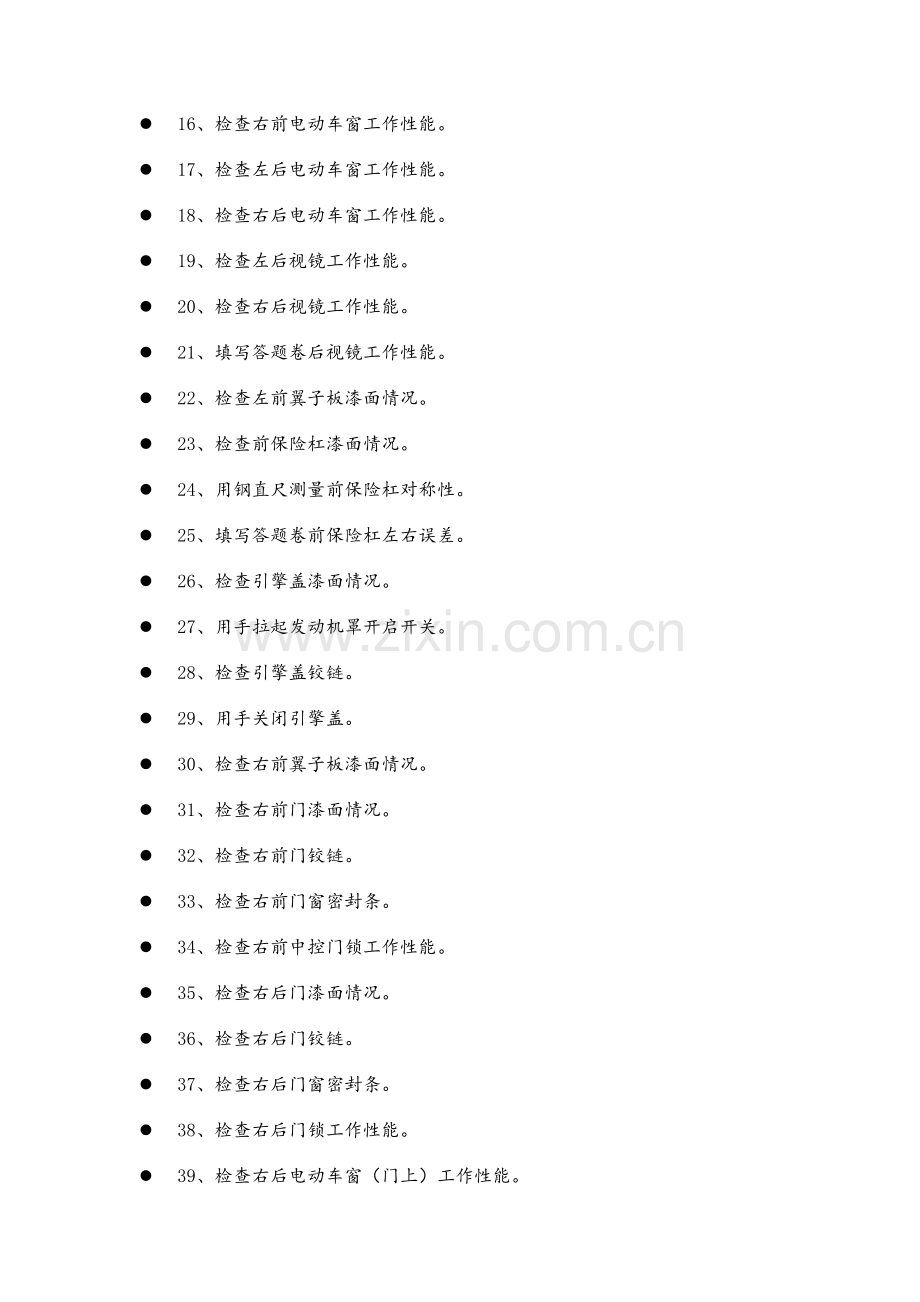

l 16、检查右前电动车窗工作性能。
l 17、检查左后电动车窗工作性能。
l 18、检查右后电动车窗工作性能。
l 19、检查左后视镜工作性能。
l 20、检查右后视镜工作性能。
l 21、填写答题卷后视镜工作性能。
l 22、检查左前翼子板漆面情况。
l 23、检查前保险杠漆面情况。
l 24、用钢直尺测量前保险杠对称性。
l 25、填写答题卷前保险杠左右误差。
l 26、检查引擎盖漆面情况。
l 27、用手拉起发动机罩开启开关。
l 28、检查引擎盖铰链。
l 29、用手关闭引擎盖。
l 30、检查右前翼子板漆面情况。
l 31、检查右前门漆面情况。
l 32、检查右前门铰链。
l 33、检查右前门窗密封条。
l 34、检查右前中控门锁工作性能。
l 35、检查右后门漆面情况。
l 36、检查右后门铰链。
l 37、检查右后门窗密封条。
l 38、检查右后门锁工作性能。
l 39、检查右后电动车窗（门上）工作性能。
l 40、检查右后翼子板漆面情况。
l 41、检查后备箱盖漆面情况。
l 42、检查后保险杠漆面情况。
l 43、用钢直尺测量后保险杠对称性。
l 44、填写答题卷后保险杠左右误差。
l 45、检查后备箱盖铰链。
l 46、检查左后翼子板漆面情况。
l 47、检查左后门漆面情况。
l 48、检查左后门铰链。
l 49、检查左后门窗密封条。
l 50、检查左后门锁工作性能。
l 51、检查左后电动车窗（门上）工作性能。
l 52、检查车顶漆面情况。
l 53、填写答题卷喷漆质量情况。
l 54、填写答题卷门、窗密封情况。
l 55、填写答题卷门锁、铰链、门把手、摇窗机工作性能。
l 56、用手按下摇窗机安全开关至OFF档。
l 57、用手操纵点火钥匙至点火开关OFF档。
l 58、用手拆下方向盘套。
l 59、用手拆下座椅套。
l 60、用手拆下脚垫。
l 61、用手拆下车轮挡块。
一、（2）发动机维修质量检验-发动机维修质量检验（1号状态）
建议操作步骤
l 1、阅读试题单：操作条件、操作内容和操作要求，关闭试题单。
l 2、用手放置车轮挡块。
l 3、用手插上并开启汽车尾排。
l 4、用手安装脚垫。
l 5、用手安装座椅套。
l 6、用手安装方向盘套。
l 7、用手拉起驻车制动杆。
l 8、操纵换档杆至P/N档。
l 9、用手拉起发动机罩开启开关。
l 10、用手打开发动机罩。
l 11、用手安装翼子板布。
l 12、用手安装前格栅布。
l 13、用手打开蓄电池防尘罩。
l 14、用万用表测量蓄电池电压。
l 15、用手关闭蓄电池防尘罩
l 16、检查机油。
l 17、在答题卷中填写发动机机油液位状态。
l 18、检查防冻液量。
l 19、在答题卷中填写防冻液液位状态。
l 20、检查制动液。
l 21、在答题卷中填写制动液液位状态。
l 22、用手操纵点火钥匙至START，起动发动机。
l 23、检查发动机转速是否升至1000n/min再降至800n/min及仪表指示灯性能。
l 24、在答题卷中填写发动机起动情况。
l 25、在答题卷中填写各仪表指示值。
l 26、踏下加速踏板至中速。
l 27、踏下加速踏板至高速。
l 28、迅速踏下加速踏板。
l 29、在答题卷中填写发动机运转情况。
l 30、检查发动机冷却管路。
l 31、检查发动机进气系统管路。
l 32、用手拆下发动机盖。
l 33、检查发动机真空管路。
l 34、检查燃油管路。
l 35、检查空气滤清器安装情况。
l 36、用汽车听诊器检查发动机异响情况。
l 37、在答题卷中填写发动机异响情况。
l 38、用手安装发动机盖。
l 39、用手操纵点火钥匙至OFF，发动机停机。
l 40、用手按下举升机电源开关按钮打开举升机电源开关至ON，按下举升机上升开关按钮举升车辆到工位3，按下举升机锁止开关按钮。
l 41、检查车辆底部燃油管路。
l 42、检查排气管。
l 43、在答题卷中填写油,气,水管路接头与安装情况。
l 44、检查机油滤清器工作性能。
l 45、检查汽油滤清器工作性能。
l 46、在答题卷中填写汽滤、空滤、机滤工作性能。
l 47、用手按下举升机下降开关按钮降落车辆到工位1，按下举升机电源开关按钮关闭举升机电源开关。
l 48、用手拆下前格栅布。
l 49、用手拆下翼子板布。
l 50、用手关闭发动机罩。
l 51、用手拆下方向盘套。
l 52、用手拆下座椅套。
l 53、用手拆下脚垫。
l 54、用手拆下车轮挡块。
l 55、用手断开汽车尾排。
一、（3）转向和制动系统维修质量检验-转向和制动系统维修质量检验（1号状态）
建议操作步骤
l 1、阅读试题单：操作条件、操作内容和操作要求，关闭试题单。
l 2、用手放置车轮挡块。
l 3、用手插上并开启汽车尾排。
l 4、用手安装脚垫。
l 5、用手安装座椅套。
l 6、用手安装方向盘套。
l 7、用手拉起驻车制动杆。
l 8、操纵换档杆至P/N档。
l 9、用手拉起发动机罩开启开关。
l 10、用手打开发动机罩。
l 11、用手安装翼子板布。
l 12、用手安装前格栅布。
l 13、用手打开蓄电池防尘罩。
l 14、用万用表测量蓄电池电压。
l 15、用手关闭蓄电池防尘罩
l 16、检查发动机机油。
l 17、检查防冻液量。
l 18、检查制动管路工作性能。
l 19、检查制动系统总泵工作性能。
l 20、检查制动液。
l 21、检查转向助力油。
l 22、检查转向助力泵管路。
l 23、用手将点火开关置入ON。
l 24、用手转动方向盘。
l 25、用直尺测量转向盘最大自由转动量。
l 26、用手拉动转向盘。
l 27、在答题卷中填写转向盘自由行程。
l 28、用手操纵点火钥匙至OFF档。
l 29、用手释放驻车制动杆。
l 30、踏下制动踏板。
l 31、释放制动踏板。
l 32、用钢直尺测量制动踏板自由行程。
l 33、在答题卷中填写制动踏板自由行程。
l 34、用手拉起驻车制动杆到极限，听响数判断驻车制动装置工作性能。
l 35、完全释放驻车制动杆。
l 36、用手按下举升机电源开关按钮打开举升机电源开关至ON，按下举升机上升开关按钮举升车辆到工位3，按下举升机锁止开关按钮。
l 37、检查转向器。
l 38、检查转向助力泵。
l 39、检查车底转向助力泵管路。
l 40、在答题卷中填写转向系统各部件和连接管路工作性能。
l 41、检查车底制动管路工作性能。
l 42、检查制动分泵工作性能。
l 43、在答题卷中填写制动系统各部件和连接管路工作性能。
l 44、检查驻车制动器拉线工作性能。
l 45、用手转动左后车轮检查驻车制动性能。
l 46、用手转动右后车轮检查驻车制动性能。
l 47、用手按下举升机下降开关按钮降落车辆到工位1。
l 48、用手拉起驻车制动杆两个齿。
l 49、用手按下举升机电源开关按钮打开举升机电源开关至ON，按下举升机上升开关按钮举升车辆到工位2/3，按下举升机锁止开关按钮。
l 50、用手转动左后车轮检查驻车制动性能。
l 51、用手转动右后车轮检查驻车制动性能。
l 52、在答题卷中填写驻车制动性能。
l 53、用手按下举升机下降开关按钮降落车辆到工位1，按下举升机电源开关按钮关闭举升机电源开关。
l 54、用手拆下前格栅布。
l 55、用手拆下翼子板布。
l 56、用手关闭发动机罩。
l 57、用手拆下方向盘套。
l 58、用手拆下座椅套。
l 59、用手拆下脚垫。
l 60、用手拆下车轮挡块。
一、（4）传动和行驶系统维修质量检-传动和行驶系统维修质量检验（1号状态）
建议操作步骤
l 1、阅读试题单：操作条件、操作内容和操作要求，关闭试题单。
l 2、用手放置车轮挡块。
l 3、用手安装脚垫。
l 4、用手安装座椅套。
l 5、用手安装方向盘套。
l 6、用手拉起驻车制动杆。
l 7、操纵换档杆至P/N档。
l 8、用手拉起发动机罩开启开关。
l 9、用手打开发动机罩。
l 10、用手安装翼子板布。
l 11、用手安装前格珊布。
l 12、用手拆下避震器防尘罩。
l 13、用扭力扳手校验避震器螺母至60Nm。
l 14、用手装上避震器防尘罩。
l 15、用手关闭发动机罩。
l 16、检查驾驶员安全带工作性能。
l 17、检查副驾驶员安全带工作性能。
l 18、检查后排安全带工作性能。
l 19、填写答题卷安全带工作性能。
l 20、用手拉起驾驶员座椅前后位置调整杆调到座椅最前位置工作性能。
l 21、用手拉起驾驶员座椅前后位置调整杆调到座椅最后位置工作性能。
l 22、用手拉起驾驶员座椅前后位置调整杆调到座椅舒适位置工作性能。
l 23、用手旋转驾驶员座椅倾斜调整旋钮调到最大角度位置工作性能。
l 24、用手旋转驾驶员座椅倾斜调整旋钮调到最小角度位置工作性能。
l 25、用手旋转驾驶员座椅倾斜调整旋钮调到舒适位置工作性能。
l 26、用手拉起副驾驶员座椅前后位置调整杆调到座椅最前位置工作性能。
l 27、用手拉起副驾驶员座椅前后位置调整杆调到座椅最后位置工作性能。
l 28、用手拉起副驾驶员座椅前后位置调整杆调到座椅舒适位置工作性能。
l 29、用手旋转副驾驶员座椅倾斜调整旋钮调到最大角度位置工作性能。
l 30、用手旋转副驾驶员座椅倾斜调整旋钮调到最小角度位置工作性能。
l 31、用手旋转副驾驶员座椅倾斜调整旋钮调到舒适位置工作性能。
l 32、填写答题卷座椅和安全带性能。
l 33、用轮胎气压表测量左前轮胎气压。
l 34、用轮胎气压表测量右前轮胎气压。
l 35、用轮胎气压表测量右后轮胎气压。
l 36、用轮胎气压表测量左后轮胎气压。
l 37、用手按下举升机电源开关按钮打开举升机电源开关至ON，按下举升机上升开关按钮举升车辆到工位2，按下举升机锁止开关按钮。
l 38、用清洁布清洁左前轮胎。
l 39、用轮胎花纹深度计测量左前轮胎花纹。
l 40、用清洁布清洁右前轮胎。
l 41、用轮胎花纹深度计测量右前轮胎花纹。
l 42、用清洁布清洁右后轮胎。
l 43、用轮胎花纹深度计测量右后轮胎花纹。
l 44、用清洁布清洁左后轮胎。
l 45、用轮胎花纹深度计测量左后轮胎花纹。
l 46、在答题卷中填写轮胎性能。
l 47、用手按下举升机电源开关按钮打开举升机电源开关至ON，按下举升机上升开关按钮举升车辆到工位3，按下举升机锁止开关按钮。
l 48、检查球笼防尘罩工作性能。
l 49、用扭力扳手校验传动轴螺栓至45Nm。
l 50、在答题卷中填写传动系统各连接部件工作性能。
l 51、用扭力扳手校验稳定杆螺栓至25Nm。
l 52、用扭力扳手校验前桥螺栓至70Nm。
l 53、用扭力扳手校验后桥螺栓至70Nm。
l 54、检查左前避震器工作性能及左前避震弹簧。
l 55、检查右前避震器工作性能及右前避震弹簧。
l 56、检查右后避震器工作性能及右后避震弹簧。
l 57、检查左后避震器工作性能及左后避震弹簧。
l 58、在答题卷中填写悬架和减震器性能。
l 59、用手按下举升机下降开关按钮降落车辆到工位1，按下举升机电源开关按钮关闭举升机电源开关。
l 60、用手拉起驻车制动杆。
l 61、用手拆下方向盘套。
l 62、用手拆下座椅套。
l 63、用手拆下脚垫。
l 64、用手拆下翼子板布
l 65、用手拆下前格栅布。
l 66、用手拆下车轮挡块。
二、电控发动机故障排除
二、（1）电控发动机故障诊断-电控发动机常见故障诊断（1号故障）
建议操作步骤
1.阅读试题单：操作条件、操作内容和操作要求。关闭试题单
2.用手放置车轮挡块
3.去车后插上尾排装置
4.进入驾驶室
5.用手安装脚垫
6.用手安装座椅套
7.用手安装方向盘套
8.查看“送修原因”
9.打开机盖
10.用手安装前格栅布
11.用手安装翼子板布
12.拆下发动机罩盖
13.检查机油
14.检查液位
15.检查蓄电池
16.打开点火开关至“ON”
17.打开点火开关至START档，起动发动机
发动机无法启动
18.1.连接诊断仪
19.1.进入发动机系统，读取故障码
20.1.清除故障码
21.1.读取故障码
故障码：00513
22.1.1.关闭诊断仪
23.1.1.断开诊断仪插头
24.1.1.拔开发动机控制单元插头
25.1.1.拔开曲轴位置传感器插头
26.1.1.1.在电路中检查曲轴位置传感器插头端子2与发动机控制单元插头端子63间导线是否导通
曲轴位置传感器插头端子2与发动机控制单元插头端子63间线路完好
26.1.1.2.在电路中检查曲轴位置传感器插头端子3与发动机控制单元插头端子56间导线是否导通
曲轴位置传感器线路损坏
27.1.1.2.修理或更换曲轴位置传感器线束
26.1.1.3.检查曲轴位置传感器插头搭铁线是否导通
曲轴位置传感器插头搭铁线完好
装好ECU
装好发动机曲轴位置传感器
启动发动机
正常启动
31.2.13.关闭火开关至“OFF”
32.2.13.填写答题卷
33.2.13.拆下脚垫
34.2.13.拆下座椅套
35.2.13.拆下方向盘套
36.2.13.装上发动机罩盖
37.2.13.拆下翼子板布
38.2.13.拆下前格栅布
39.2.13.关闭机盖
40.2.13.断开尾排装置
41.2.13.拆下车轮挡块
二、（2）电控发动机故障诊断-电控发动机常见故障诊断（4号故障）
建议操作步骤
1.阅读试题单：操作条件、操作内容和操作要求。关闭试题单
2.用手放置车轮挡块
3.去车后插上尾排装置
4.进入驾驶室
5.用手安装脚垫
6.用手安装座椅套
7.用手安装方向盘套
8.查看“送修原因”
9.打开机盖
10.用手安装前格栅布
11.用手安装翼子板布
12.拆下发动机罩盖
13.检查机油
14.检查液位
15.检查蓄电池
16.打开点火开关至“ON”
17.打开点火开关至START档，起动发动机
故障码：00522
29.2.4.关闭诊断仪
30.2.4.断开诊断仪插头
31.2.4.拔开发动机控制单元插头
32.2.4.拔开水温传感器插头
33.2.4.2.在电路中检查水温传感器插头端子3与发动机控制单元插头端子53间导线是否导通
水温传感器线路损坏
34.2.4.2.修理或更换水温传感器线束
启动发动机
读取故障码
系统正常
31.2.13.关闭火开关至“OFF”
32.2.13.填写答题卷
33.2.13.拆下脚垫
34.2.13.拆下座椅套
35.2.13.拆下方向盘套
36.2.13.装上发动机罩盖
37.2.13.拆下翼子板布
38.2.13.拆下前格栅布
39.2.13.关闭机盖
40.2.13.断开尾排装置
41.2.13.拆下车轮挡块
二、（3）电控发动机故障诊断-电控发动机常见故障诊断（7号故障）
建议操作步骤
1.阅读试题单：操作条件、操作内容和操作要求。关闭试题单
2.用手放置车轮挡块
3.去车后插上尾排装置
4.进入驾驶室
5.用手安装脚垫
6.用手安装座椅套
7.用手安装方向盘套
8.查看“送修原因”
9.打开机盖
10.用手安装前格栅布
11.用手安装翼子板布
12.拆下发动机罩盖
13.检查机油
14.检查液位
15.检查蓄电池
16.打开点火开关至“ON”
17.打开点火开关至START档，起动发动机
发动机启动
18.2.踩下油门踏板
19.2.放送松油门踏板至怠速
20.2.断开尾排装置
21.2.尾气检查
22.3.插上尾排装置
23.2.关闭点火开关至“OFF”
24.2.打开点火开关至“ON”
25.2.连接诊断仪
26.2.进入发动机系统，读取故障码
27.2.清除故障码
28.2.读取故障码
无故障码，尾气排放超标
29.2.1.关闭诊断仪
30.2.1.断开诊断仪插头
31.2.1.拔开发动机控制单元插头
32.2.1.拔开氧传感器插头
33.2.1.1.在电路中检查氧传感器插头端子1与保险丝S123输出端间导线是否导通
氧传感器插头端子1保险丝S123输出端间线路完好
33.2.1.2.在电路中检查氧传感器插头端子2与发动机控制单元插头端子27间导线是否导通
氧传感器线路损坏
34.2.1.3.修理或更换氧传感器线束
33.2.1.4.在电路中检查氧传感器插头端子4与发动机控制单元插头端子26间导线是否导通
氧传感器插头端子4与发动机控制单元插头端子26间线路完好
装好氧传感器
装好ECU
18.2.踩下油门踏板
19.2.放送松油门踏板至怠速
20.2.断开尾排装置
21.2.尾气检查
22.3.插上尾排装置
检测正常
31.2.13.关闭火开关至“OFF”
32.2.13.填写答题卷
33.2.13.拆下脚垫
34.2.13.拆下座椅套
35.2.13.拆下方向盘套
36.2.13.装上发动机罩盖
37.2.13.拆下翼子板布
38.2.13.拆下前格栅布
39.2.13.关闭机盖
40.2.13.断开尾排装置
41.2.13.拆下车轮挡块
二、（4）电控发动机故障诊断-电控发动机常见故障诊断（13号故障）
建议操作步骤
1.阅读试题单：操作条件、操作内容和操作要求。关闭试题单
2.用手放置车轮挡块
3.去车后插上尾排装置
4.进入驾驶室
5.用手安装脚垫
6.用手安装座椅套
7.用手安装方向盘套
8.查看“送修原因”
9.打开机盖
10.用手安装前格栅布
11.用手安装翼子板布
12.拆下发动机罩盖
13.检查机油
14.检查液位
15.检查蓄电池
16.打开点火开关至“ON”
17.打开点火开关至START档，起动发动机
发动机无法启动
18.1.连接诊断仪
19.1.进入发动机系统，读取故障码
20.1.清除故障码
21.1.读取故障码
22.1.2.关闭诊断仪
23.1.2.断开诊断仪插头
24.1.2.拔开发动机控制单元插头
25.1.2.拔开点火组件插头
26.1.2.1.检查点火线圈电源线是否导通
点火线圈电源线完好
26.1.2.2.检查点火线圈搭铁线是否导通
点火线圈搭铁线完好
26.1.2.3.在电路中检查点火组件插头端子1与发动机控制单元插头端子71间导线是否导通
点火线圈线路损坏
27.1.2.3.修理或更换点火线圈线束
插上点火线圈，插上ECU
启动发动机，发动机正常
31.2.13.关闭火开关至“OFF”
32.2.13.填写答题卷
33.2.13.拆下脚垫
34.2.13.拆下座椅套
35.2.13.拆下方向盘套
36.2.13.装上发动机罩盖
37.2.13.拆下翼子板布
38.2.13.拆下前格栅布
39.2.13.关闭机盖
40.2.13.断开尾排装置
41.2.13.拆下车轮挡块
三、原件检测
三、（1）霍尔传感器性能检测-霍尔位置传感器性能检测（1组）
建议操作步骤
l 1、阅读试题单：操作条件、操作内容和操作要求，关闭试题单。
l 2、选择要检测的传感器。
l 3、识别并在答题卷中填写检测传感器类型。
l 4、校零万用表。
l 5、用万用表电阻档测量霍尔传感器电阻。
l 6、连接稳压电源负极导线与传感器搭铁端子。
l 7、连接稳压电源正极导线与传感器电源端子。
l 8、打开稳压电源开关。
l 9、调整稳压电源输出电压为供电电压。
l 10、用万用表直流电压档测量霍尔传感器输出电压。
l 11、旋转传感器转子。
l 12、用万用表直流电压档测量霍尔传感器输出电压。
l 13、在答题卷中填写霍尔传感器相关数据及性能。
l 14、放回表笔及万用表。
l 15、调整稳压电源输出电压为供电电压0V。
l 16、关闭稳压电源开关。
l 17、断开稳压电源输出正极与传感器电源端子。
l 18、断开稳压电源输出负极与传感器搭铁端子
三、（2）水温传感器性能检测-水温传感器性能检测（1组）
建议操作步骤
l 1、阅读试题单：操作条件、操作内容和操作要求，关闭试题单。
l 2、选择待测水温传感器。
l 3、校零万用表。
l 4、设置防冻液温度至40℃。
l 5、用万用表测量水温传感器电阻。
l 6、设置防冻液温度至50℃。
l 7、用万用表测量水温传感器电阻。
l 8、设置防冻液温度至60℃。
l 9、用万用表测量水温传感器电阻。
l 10、设置防冻液温度至70℃。
l 11、用万用表测量水温传感器电阻。
l 12、设置防冻液温度至80℃。
l 13、用万用表测量水温传感器电阻。
l 14、设置防冻液温度至90℃。
l 15、用万用表测量水温传感器电阻。
l 16在答题卷中填写水温传感器相关数据及性能。
l 17、放回表笔及万用表。
三、（3）节气门位置传感器性能检测-节气门位置传感器性能检测（1组）
建议操作步骤
l 1、阅读试题单：操作条件、操作内容和操作要求，关闭试题单。
l 2、选择待测节气门位置传感器。
l 3、校零万用表。
l 4、用万用表测量传感器电源端子与搭铁端子电阻。
l 5、用万用表测量传感器输出端子与搭铁端子电阻。
l 6、节气门开度设为0%；并记录阻值。
l 7、节气门开度设为25%；并记录阻值。
l 8、节气门开度设为50%；并记录阻值。
l 9、节气门开度设为75%；并记录阻值。
l 10、节气门开度设为100%；并记录阻值。
l 11、连接导线稳压电源负极与传感器搭铁端子。
l 12、连接导线稳压电源正极与传感器电源端子。
l 13、打开稳压电源开关。
l 14、调整稳压电源输出电压为供电电压5V。
l 15、用万用表测量传感器输出端子与搭铁端子电压。
l 16、节气门开度设为0%；并记录输出电压。
l 17、节气门开度设为100%；并记录输出电压。
l 18、在答题卷中填写节气门位置传感器相关数据及性能。
l 19、放回表笔及万用表。
l 20、调整稳压电源输出电压为供电电压0V。
l 21、关闭稳压电源开关。
l 22、断开导线稳压电源正极与传感器电源端子。
l 23、断开导线稳压电源负极与传感器搭铁端子。
三、（4）进气歧管绝对压力传感器性能检测-进气歧管绝对压力传感器性能检测（1组）
建议操作步骤
l 1、阅读试题单：操作条件、操作内容和操作要求，关闭试题单。
l 2、选择待测进气歧管绝对压力传感器。
l 3、连接导线稳压电源负极与传感器搭铁端子。
l 4、连接导线稳压电源正极与传感器电源端子。
l 5、打开稳压电源开关。
l 6、调整稳压电源输出电压为供电电压5V。
l 7、用真空枪安装至进气歧管绝对压力传感器。
l 8、用万用表测量传感器输出电压。
l 9、抽取真空度为0KPa；并记录输出电压。
l 10、抽取真空度为20KPa；并记录输出电压。
l 11、抽取真空度为40KPa；并记录输出电压。
l 12、抽取真空度为60KPa；并记录输出电压。
l 13、抽取真空度为80KPa；并记录输出电压。
l 14、在答题卷中填写进气歧管绝对压力传感器相关数据及性能。
l 15、用手按下真空枪泄真空按钮。
l 16、取下真空枪。
l 17、放回表笔及万用表。
l 18、调整稳压电源输出电压为供电电压0V。
l 19、关闭稳压电源开关。
l 20、断开导线稳压电源正极与传感器电源端子。
l 21、断开导线稳压电源负极与传感器搭铁端子。
四、其他检修
四、（1）手动空调系统故障诊断-手动空调系统常见故障诊断（1号故障）
建议操作步骤
1.阅读试题单：操作条件、操作内容和操作要求。关闭试题单
2.安装歧管压力表，查看制冷剂压力
3.打开点火开关至START档，起动发动机
4.将温度选择旋钮旋至冷风档位
5.旋转鼓风机开关，观察各档位出风情况
鼓风机开关2档，鼓风机不转
在电路中检查鼓风机开关E9/2到调速电阻N23导线是否导通
鼓风机开关至调速电阻间线路断路
修理或更换调速电阻线路
正常
8.6.关闭空调开关至OFF
9.6.关闭点火开关至OFF
10.6.拆下歧管压力表
11.6.填写答题卷
四、（2）手动空调系统故障诊断-手动空调系统常见故障诊断（9号故障）
建议操作步骤
1.阅读试题单：操作条件、操作内容和操作要求。关闭试题单
2.安装歧管压力表，查看制冷剂压力
3.打开点火开关至START档，起动发动机
4.将温度选择旋钮旋至冷风档位
5.旋转鼓风机开关，观察各档位出风情况
正常
6.6.旋转鼓风机开关至0档位
7.6.打开空调开关至ON
观察空调系统工作情况，测量出风口温度
空调系统不制冷、空调压缩机不工作、开空调冷却风扇无法高速转动
8.6.5.在电路中检查环境温度开关与蒸发箱温控开关间导线是否导通
蒸发箱温控开关线路损坏
9.6.5.修理或更换蒸发箱温控开关线路
正常
8.6.关闭空调开关至OFF
9.6.关闭点火开关至OFF
10.6.拆下歧管压力表
11.6.填写答题卷
四、（3）自动变速器机械部分拆检-自动变速器机械部分检修(1号状态)
3档或D3档动力传递路线
操作步骤如下
（0）、自动变速器档位叙述
（1）、用12mm六角套筒棘轮扳手拧松传动桥外壳螺栓
（2）、用12mm六角套筒棘轮扳手拆下传动桥外壳螺栓
（3）、用橡胶锤敲打传动桥外壳的边缘
（4）、用手拆下传动桥外壳分总成
（5）、用手或一字螺丝刀拆下超速档制动器衬垫
（6）、用手拆下差速器齿轮分总成
（7）、用12mm六角套筒棘轮扳手拧松机油泵分总成螺栓
（8）、用12mm六角套筒棘轮扳手拆下机油泵分总成螺栓
（9）、用手拆下机油泵分总成
（10）、用磁棒拆下定子轴止推滚针轴承
（11）、用手拆下输入轴总成
（12）、用磁棒或是手拆下前进档离合器毂止推滚针轴承
（13）、用手拆下前进档离合器毂
（14）、用主动轴螺母冲子和铁锤松开中间轴主动齿轮锁紧螺母垫圈
（15）、用中间轴主动齿轮螺母棘轮扳手拆下中间轴主动齿轮锁紧螺母
（16）、用手拆下中间轴主动齿轮锁紧螺母垫圈
（17）、用12mm六角套筒棘轮扳手对角拧松传动桥后盖总成螺栓
（18）、用12mm六角套筒棘轮扳手拧下传动桥后盖总成螺栓
（19）、用橡胶锤敲打传动桥后盖边缘
（20）、用手拆下传动桥后盖分总成
（21）、用手或一字螺丝刀拆下四个传动桥壳衬垫
（22）、用手或磁棒拆下后离合器鼓止推滚针轴承
（23）、用手拆下中间轴分总成
（24）、用手或磁棒拆下C-2毂止推轴承座圈
（25）、用手或磁棒拆下止推滚针轴承
（26）、用手或磁棒拆下3号止推轴承座圈
（27）、用手拆下直接档离合器毂
（28）、用手或磁棒拆下后行星太阳齿轮2号止推滚针轴承
（29）、用手拆下后行星太阳齿轮分总成
（30）、用手拆下二档滑行和超速档制动器法兰
（31）、用手拆下二档滑行和超速档制动盘1
（32）、用手拆下二档滑行和超速档制动器2号法兰1
（33
展开阅读全文
浙ICP备2021020529号-1 | 浙B2-20240490
