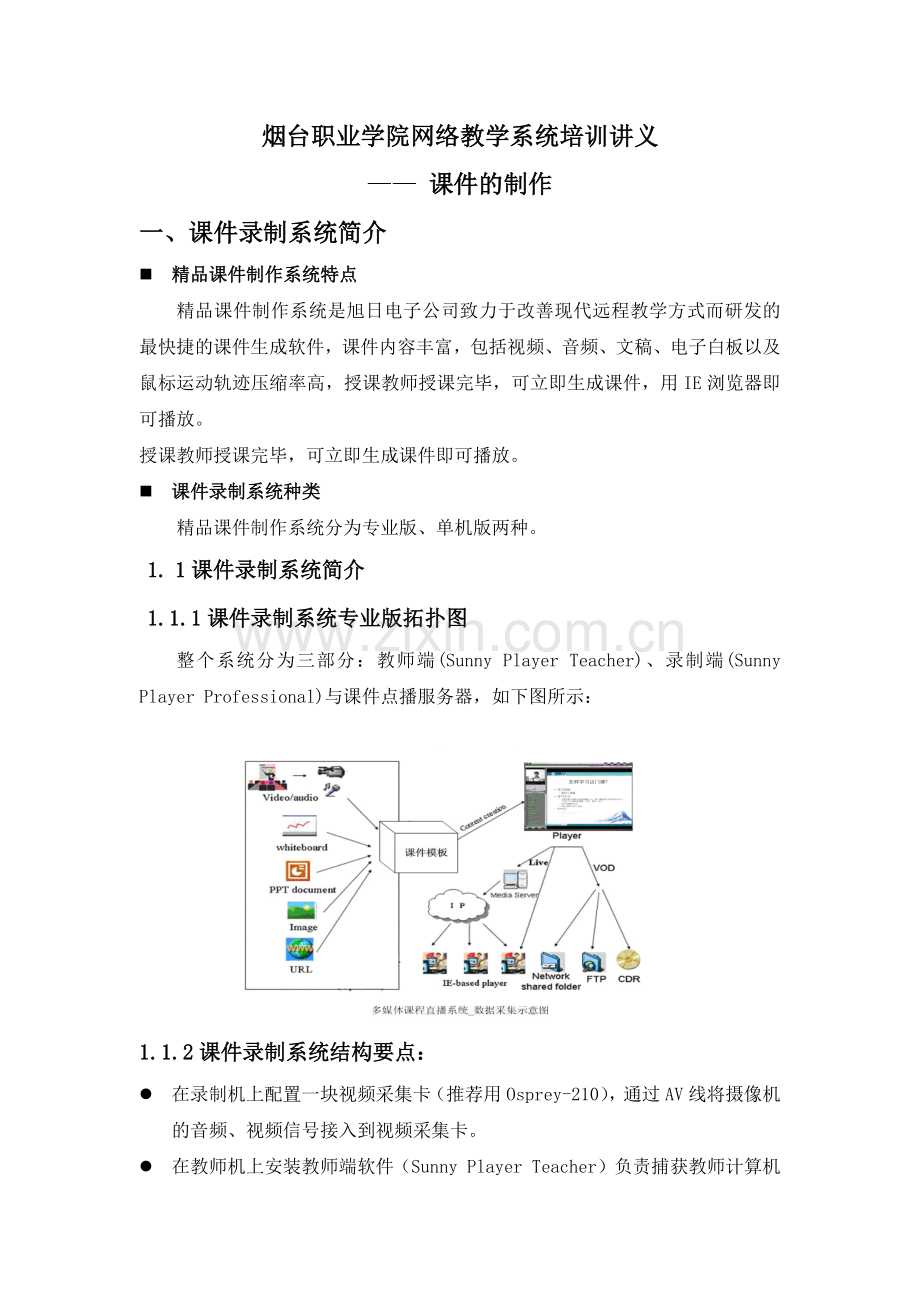

烟台职业学院网络教学系统培训讲义
—— 课件的制作
一、课件录制系统简介
n 精品课件制作系统特点
精品课件制作系统是旭日电子公司致力于改善现代远程教学方式而研发的最快捷的课件生成软件，课件内容丰富，包括视频、音频、文稿、电子白板以及鼠标运动轨迹压缩率高，授课教师授课完毕，可立即生成课件，用IE浏览器即可播放。
授课教师授课完毕，可立即生成课件即可播放。
n 课件录制系统种类
精品课件制作系统分为专业版、单机版两种。
1. 1课件录制系统简介
1.1.1课件录制系统专业版拓扑图
整个系统分为三部分：教师端(Sunny Player Teacher)、录制端(Sunny Player Professional)与课件点播服务器，如下图所示：

1.1.2课件录制系统结构要点：
l 在录制机上配置一块视频采集卡（推荐用Osprey-210），通过AV线将摄像机的音频、视频信号接入到视频采集卡。

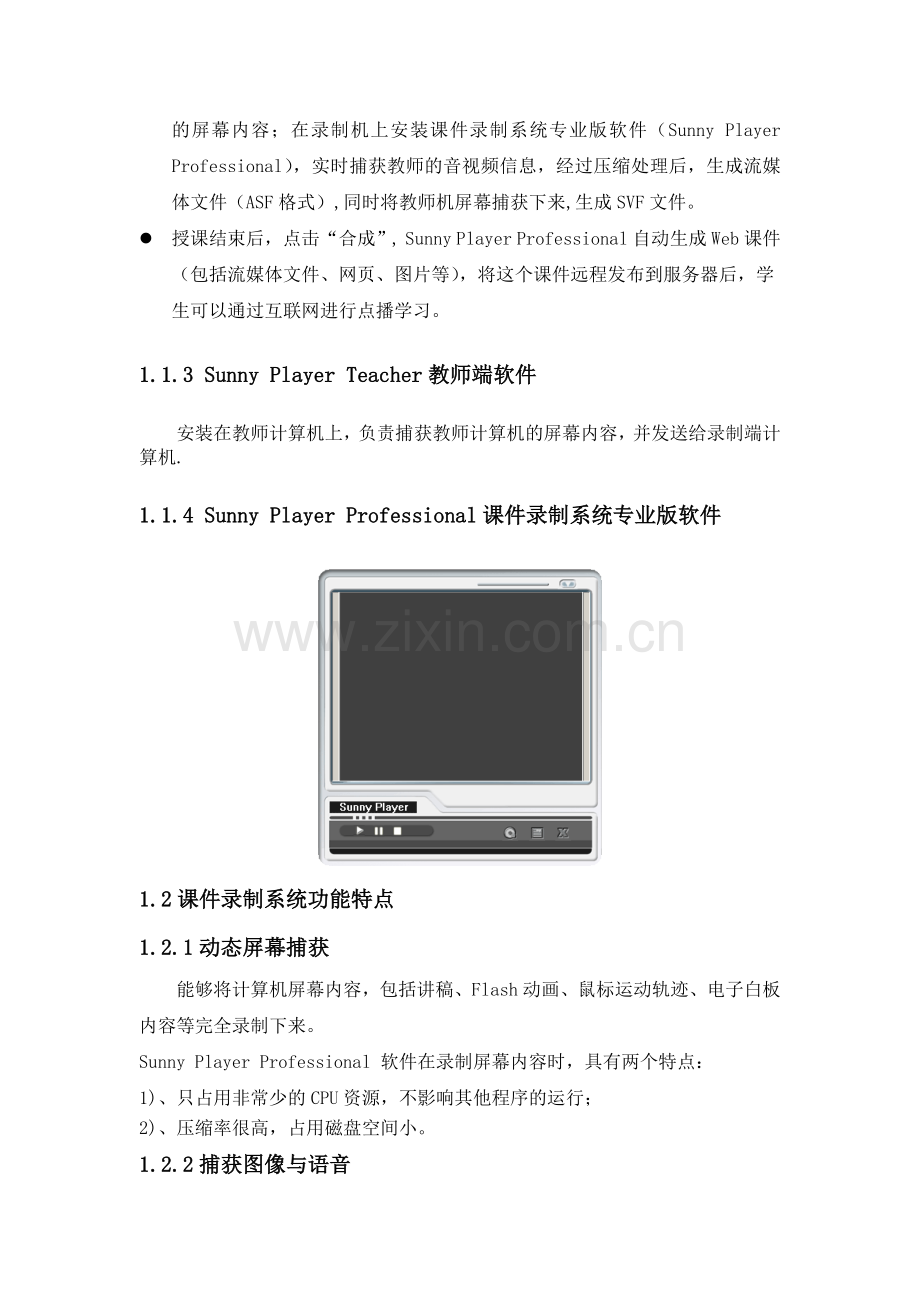

l 在教师机上安装教师端软件（Sunny Player Teacher）负责捕获教师计算机的屏幕内容；在录制机上安装课件录制系统专业版软件（Sunny Player Professional），实时捕获教师的音视频信息，经过压缩处理后，生成流媒体文件（ASF格式）,同时将教师机屏幕捕获下来,生成SVF文件。
l 授课结束后，点击“合成”, Sunny Player Professional自动生成Web课件（包括流媒体文件、网页、图片等），将这个课件远程发布到服务器后，学生可以通过互联网进行点播学习。
1.1.3 Sunny Player Teacher教师端软件
安装在教师计算机上，负责捕获教师计算机的屏幕内容，并发送给录制端计算机.
1.1.4 Sunny Player Professional课件录制系统专业版软件

1.2课件录制系统功能特点
1.2.1动态屏幕捕获
能够将计算机屏幕内容，包括讲稿、Flash动画、鼠标运动轨迹、电子白板内容等完全录制下来。
Sunny Player Professional 软件在录制屏幕内容时，具有两个特点：
1)、只占用非常少的CPU资源，不影响其他程序的运行；
2)、压缩率很高，占用磁盘空间小。
1.2.2捕获图像与语音
实时采集教师的图像与声音，进行压缩处理后存盘，占用磁盘空间小，一个小时的课件，只需要60M磁盘空间。
1.2.3课件剪切
用Sunny Player Professional（课件录制系统专业版软件）录制好课件后，可以对课件进行任意的剪切，删除无用的部分，而且视频与讲稿是同步剪切。
1.2.4基于Web的课件点播
将录制好的课件导入到点播服务器上，学生用Internet Explorer浏览器即可点播课件，无需安装其他客户端软件。
1.2.5图像与声音的监视功能
在录制课件之前以及录制课件的过程之中，提供了图像以及声音的预览与监视功能，这样能够保证课件的录制效果，不会出现“静音课件”现象。
1．2．6课件批量合并工具
能够将多个课件按照指定的排列顺序，合并成一个课件，合并时，能够自动调整视频流、屏幕流以及索引的时间，最终生成一个完整的课件。
1.2.7自动生成文字索引
能够根据教师的PowerPoint幻灯片换页时间，自动生成文字索引。还可以对生成的文字索引进行编辑（包括：添加、删除以及修改）。
1.2.8课件管理与发布
提供了一个课件管理与发布工具COD，利用工具，能够很轻松的将课件发布到Web服务器上，并且生成一个树型的节目单，让学生能够很方便的点播课件
1.2.9丰富的课件样式模板
录制完课件后，可以根据自己的喜好，选择课件的外观样式模板。也可根据教师的喜好定制自己的课件模版。
1.2.10操作极为简单
对授课老师的唯一要求是：能够将教案编写成电子文档，并能够用计算机授课。操作简单，只需一键点击便可完成录制。
1.3课件录制系统主要特点
1.3.1软件的界面简洁大方，操作傻瓜化。
1.3.2独有的核心技术，让课件在不丢失质量的情况下，课件容量比其他录制系统录出课件容量更小，更好的利用服务器储存空间。
1.3.3支持目前主流的流媒体文件格式，例如：ASF、WMV、RM、RAM等现今网络流行的多媒体格式。
1.3.4支持多种专业采集卡（包括电视卡）可任意选择采集设备的输入方式。
1.3.5支持多种讲稿文件格式，例如：图片、Html、Word、PPT以及各种视频桌面捕捉等；
1.3.6能够让教师机与录制机完美结合。授课老师不必担心课件录制过程，只需像平时上课一样即可。不用作任何复杂的操作。
1.3.7讲稿与视频同步处理简单；不需要额外的整合操作，课件合成仅需要1秒钟。便可完成。
1.3.8自动生成文字索引，可以任意编辑文字索引的层次结构；
1.3.9可以自定义课件样式；用户可以根据自己的需要进行定制自己个性的课件模板样式。操作十分简单。
1.3.10可以远程上传制作好的课件；可轻松实现课件的上传以及课件的及时发布工作。
1.3.11具有携带方面、操作简单等特点，非常适合老师在家里或者办公室进行后期编辑工作。
1.3.12可随时随地的生成制作光盘镜像文件。制作学校自己独有的课件资源光盘。更好的更安全的保存和发布课件，实现了课件多渠道发布。
1.3.13实时生成多流合一完全符合《国家精品课程教学录像上网技术标准》要求的流媒体格式的课件。
1.4课件的样式
现在让我们来看一下课件的基本样式，如下图所示：

二、Sunny Professional安装流程
本章节指导您如何使用产品软件光盘进行软件包程序的安装，软件包程序已把驱动程序，软件相关资料整合在一起，即在安装、卸载其配制软件的过程中，将会自动安装、卸载其驱动程序。
本安装步骤以windows2000操作系统为例进行说明，其它系统下的安装过程，请参照本手册和操作系统的相关提示进行。
1、运行环境：
l Win2000/XP/2003/VISTA；
l P4 1.7 G 以上；
l 128MRAM；10/100M LAN；
l 10M剩余硬盘空间
2、安装流程
2.1将光盘插入光驱，点击“我的电脑”打开光盘驱动器，
点击安装文件夹，双击安装程序图标， 启动软件的安装程序：

点击下一步进入准备安装。
2.2出现下面的窗口，点击 “下一步”。
2.3在下面的窗口中输入用户名和公司名称：
点击“下一步”
2.4在下面窗口中选择安装路径，可以使用默认的放到“C:\Program Files\Sunny\Sunny Player.REC”， 如果想要更改安装路径，点击“更改...”，弹出以下对话框

点击“下一步”。

2.5点击“安装”，开始安装。

系统安装完成在弹出窗口中点击“完成”，即安装完成。
2.6将出现“开始菜单-所有程序-sunny”的所有安装文件：
表示您安装成功。
注：Sunny Teacher的安装请参照Sunny Player Professional的安装流程
三、课件录制操作指南
（一）、总体步骤
按照以下操作步骤，即可录制一个课件
1、 启动Sunny Playerer Teaher；
2、 启动Sunny Playerer.REC；
3、 打开Sunny Playerer.REC的”选项\录制选项”对话框,将Sunny Playerer Teaher所在计算机的IP地址或计算机名字填入教师机标识编辑框内；其他设置采用默认值即可；
4、单击Sunny Playerer.REC开始录制按钮；
5、教师开始授课,在Sunny Playerer.REC端可以看到教师机的屏幕内容；
6、单击Sunny Playerer.REC停止录制按钮；
7、单击Sunny Playerer.REC”操作\合成课件”菜单即可生成课件；
8、单击”操作\预览课件”即可观看录制好的课件；课件的默认存储目录为:
C:\Program files\sunny player\composer professional Edition\projects.；
需要注意的问题
为了取得最好的录制效果，建议：
1． 教师机的屏幕设置为：800×600×16位增强色；
2． 如果教师机上或局域网内安装了防火墙软件，请打开1800与1801端口；
3． 根据实际情况，调整屏幕捕获频率。如果机器性能很好，可以设置较高的屏幕捕获频率。
4． 根据实际情况调整视频编码流量。流量越高，越消耗计算机的CPU资源，如果CPU资源严重不够，会导致Composer停止视频编码。解决的办法有：关闭无用的其他程序，降低屏幕捕获频率，缩小屏幕捕获区域，降低视频捕获质量（帧数，大小，带宽）
（二）、详细操作
1、 双击桌面上或“开始-程序-Sunny-Sunny Player.REC”启动程序。
2．1新建
每次录制课件时点击“文件-新建”，每次录制课件时，需要点击“新建…”菜单，打开如下对话框：

在“课件路径”选择课件的 存储目录，在“课件名称”输入课件名称 ，点击“OK”按钮即可。
2．2 打开
点击“打开”菜单，可以打开以前录制好的课件，从而可以重新编辑课件，例如：编辑课件描述信息、更换课件模板、重新合成课件等等。

2. 3操作菜单
2.3.1合成课件
课件录制完毕后，必须点击该项菜单合成课件。
2.3.2预览课件
课件合成完毕后，点击该项菜单，用IE预览课件。

2.3.3选择课件模板
课件录制完毕后，可以根据自己的喜好，更换课件模板，所谓课件模板，是指课件的外观样式。单击菜单“操作/选择课件模板”，即可打开如下对话框

单击左边的课件模板名字列表，即可更换课件模板。课件模板有如下几种类型：
l 视频尺寸固定型
这种类型的模板，视频尺寸是固定的，用户不能自己调整，这种类型的模板有：工业革命、朴实无华、碧海蓝天以及穿越时空。
l 视频尺寸不固定型
这种类型的模板，用户在播放课件时，可以调整尺寸。这种类型的模板有：梦幻经典。
l 无视频型
这种课件模板没有视频播放区域，只播放声音与屏幕流。这种模板有：音乐之声。
l 无屏幕流型
这种课件模板没有屏幕流播放区域，只播放图像与声音信息。
2.3.4课件索引管理
在默认的情况下，Sunny Player.REC生成的索引是单级文字索引。通过“课件索引管理”功能，可以生成树型文字索引。如下图所示

创建索引结构：
在左边区域内创建树型索引结构。
点击“添加”按钮，创建一个根目录；
点击“添加子节点”按钮，创建子目录；
点击“选择字体”按钮，可以设置索引文字的字体；
点击“删除”按钮，可以删除索引。
编辑索引条目：
在右边区域创建索引条目。
2.3.4.1添加
一条索引由两部分组成：索引标题与索引内容，索引内容可以是一个时间点，也可以是一个URL（Wed地址）。通过索引可以实现：视频的跳转，也可以实现浏览网页。在如下的对话框里输入索引参数：

2.3.4. 2删除
删除所选中的索引条目。
2.3.4.3上移
将所选中的索引条目向上移动。
2.3.4.4下移
将所选中的索引条目向上移动。
2.3.4.5编辑
重新编辑所选中的索引条目。
将索引条目加入到树型索引结构：直接将索引条目拖动到索引结构
2.3.5远程发布课件
通过FTP服务可以将课件上传到服务器，如下图所示：

FTP地址：10.1.0.7
FTP服务器端口：21
FTP用户名：administrator
FTP密码：ytvcwlzx加shift按0和1

流媒体服务器设置
流媒体服务器IP:10.1.0.7
多播发布点名称：COD
(流媒体配置可不填写)

平台设置
平台拥护：（老师平台登陆名）
课件提交地址：10.1.0.7/sedu/addnrcservlet
2.4录制选项
单击菜单“选项\录制选项…”打开录制选项对话框，可以进行如下配置：
2.4.1屏幕捕获配置

2.4.1.1教师机
在这里，输入教师机的IP地址或计算机名字。
注意：
Sunny Player Teacher与Sunny Player.REC可以安装在同一台教师机上，这个时候，教师机IP输入为：127.0.0.1
2.4.1.2捕获区域
可以捕获三种区域类型：（1）全屏幕（2）当前活动窗口（3）部分区域
当选择“部分区域”时，可以直接输入区域的左上角坐标以及区域的宽度高度；还可以点击“选取区域”按钮，直接用鼠标选取屏幕区域。
需要注意的是：
当选择录制教师机的当前活动窗口时，开始录制后，就不要改变活动窗口的位置与大小，否则录制的内容就不完全是活动窗口的内容了。
2.4.1.3捕获参数
图像帧率
捕获频率范围在1~80帧每秒之间，捕获频率越高，效果越好，但需要消耗教师机更多的CPU资源，需要根据实际情况进行调整。一般设置为25帧每秒。
图像质量
降低图像质量，是一种有效的降低屏幕数据量的办法，尤其是在屏幕内容颜色特别丰富的情况下，例如：风景图片、播放视频内容，效果更为明显。但是，如果图像质量太低，看起来可能不态舒服。一般设置胃60%~80%。
2.4.2视频捕获配置
如下图所示，可以选择不同的视频捕获模板：

2.4.2.1选择视频捕获模板
Sunny Player提供了20多个预定的视频捕获模板，应用这些模板采集的视频流可以适合多种网络环境，例如：Modem、ADSL、LAN等。
注意：
选择不同的视频捕获模板，将直接决定了最终课件文件的大小，一般来说，如果选择100Kbps的视频捕获模板，一个小时的课件文件大小为40MB左右，以次类推，如果选择300Kbps的视频采集模板，一个小时的课件文件大小为120M左右。
2.4.2.2模板描述信息
在这里，可以看到模板的描述信息，包括：流的个数；每个流的详细信息，例如：流量、编码格式、图象大小等等；
2.4.2.3自定义视频捕获模板
如果预定义的视频捕获模板不能满足需求，可以自定义视频捕获模板，单击“新建”按钮，开始自定义视频捕获模板；

单击“新建”按钮，开始创建一个视频捕获模板，如下所示：
在“配置文件名”编辑框中输入视频模板名字；如果不需要捕获视频，将源类型中的“视频”前面的选择符号去掉。单击“确定”按钮，如下所示：

单击“确定”按钮，完成创建视频捕获模板的工作。回到如下对话框：

单击“关闭”按钮，Sunny Player以刚才创建的视频捕获模板为当前视频捕获模板
2.5教师端的管理
三、教师端的使用（Sunny Playerer Teacher）
教师端程序具有如下特点：
1、 无需配置；
2、 每次计算机启动后，自动运行；
3、 Teacher程序启动后，显示在任务栏的右下角；
4、 录制课件时，建议将教师端的屏幕设置为：800*600*16位增强色，这样录制的课件要小一些。
1 、电子白板
单击“电子白板(双击Ctrl)”菜单，程序进入电子白板状态，按下鼠标左键，移动鼠标，即可在屏幕上任意的书写。单击鼠标右键或单击Esc键即可结束电子白板状态。
双击Ctrl 键，可以快速进入电子白板状态。
2、 更换电子笔
单击“选项”菜单，即可打开电子笔的配置对话框，如下图所示：
在这里可以调整电子笔的粗细、线型以及颜色。
3、实现课件点播
课件点播（COD），视频点播（VOD）的一种，Sunny Player 内置课件点播功能；
4、运行环境·Windows 2000 Server / Windows Server 2003；·Internet Information Service (IIS)；·Windows Media Service
启动课件点播管理程序单击“开始/程序/Sunny Player/Sunny Player COD”，程序界面如下：

整个界面分为五部分，从上到下，从左到右，功能依次为：菜单条、工具条、课件库结构、课件详细信息以及状态条。
1）、实现课件点播的步骤
在实现课件点播之前，必须用 Sunny Player 录制好一个或多个课件，这些课件可以存储在本地硬盘，也可以存储在网络计算机上，在后种情况下，就需要将课件共享出来。
2） 、创建根目录
单击“文件/创建根目录”，打开如下的对话框：
·根目录别名：可以理解为一门课程的名称，例如：English。
注意：根目录名不能为中文
对应的目录：课程的存储目录。
注意：如果这里所指定的目录所对应的磁盘是NTFS分区，那么需要确保IIS 有权限读取这个目录中的文件。
3 ）、创建子目录
与一般的文件管理一样，课件也是按照树状结构进行组织与管理的，单击“文件/创建子目录”，即可创建子目录。
注意：子目录名不能为中文
4） 、导入课件
通过创建根目录，以及创建一个或多个子目录，我们建立了整个课件库的结构。现在，开始向课件库导入课件。例如，需要向VOD/MBA/Finace Management 目录下导入课件，选中这个目录，单击右键菜单“导入课件”，打开如下的对话框： 左边是课件存放的原始路径，可以是本地硬盘的某个目录下、光盘下或者是网上邻居的一个共享目录下；如果被选中的目录下存在课件，对话框的右边就会显示这个课件的描述信息，如上图所示；从右边的列表框，选中课件，然后单击“导入”按钮，开始向节目库中导入课件了。
5）、点播测试
节目导入完成后，就可以测试一下课件点播情况了，单击菜单“文件/点播测试”，即可完成；程序自动打开IE浏览器，用户可以根据课件节目单，点播课件了。
注意：对节目做了修改后，例如：添加或删除了一个或多个节目，必须重新作一下点播测试，以更新节目列表。
6）、节目单的文件组成
完成以上操作后，COD已经为你创建了所有必须的课件点播文件，主要有如下几个文件：
VOD.htm ：这个文件被存储在 IIS 的根目录下，通过这个文件，可以链接到每一门课程的课件列表文件Default.htm。
Default.htm : 每一门课程对应一个目录，在这个目录下，Default.htm 文件就保存在课程目录下，这个文件列出了这门课程的所有课件点播信息。Layout.xml : 描述了每一门课程的课件存储结构，这个文件被存储在课程目录下。
7）、课件剪切
课件剪切程序（Sunny Player Editor）是用来剪切录制好的课件。与市场上其他的视频剪切工具不同的是，Sunny Player Editor在剪切视频文件时，能够保留视频文件中插入的标记（Marker）信息，并且能够自动调整。
注意：必须安装了Windows Media Player9 以后，才能运行Sunny Player Editor
打开一个课件
单击“文件\打开课件”，选中Sunny Player课件所在的目录即可。
定义剪切段
一个剪切段由开始时间与结束时间构成，可以同时构建多个剪切段，凡是处在剪切段内部的视频内容以及屏幕内容，都将被删除掉。有两种方法定义剪切段：
·边观看视频边定义
在观看视频的同时，单击菜单“操作\开始剪切”定义一个剪切段的起始时间；单击菜单“操作\结束剪切”定义一个剪切段的结束时间；如此操作，可以定义多个剪切段；

·直接输入剪切段的起始时间与结束时间
单击“操作\添加剪切段”菜单，打开“自定义剪切段”对话框，直接输入剪切段的起始时间与结束时间，注意时间格式为：00:00:00 。
设置好剪切段，点击文件下的保存按钮，即可导出剪切后的课件。
修改描述信息
单击“操作\编辑脚本信息”，打开如下的对话框：

可以修改课件的描述信息
保存/另存为
定义剪切段后，要想使剪切生效，必须单击“文件\保存”或“文件\另存为…”。
注意，剪切过程需要较多的剩余磁盘空间，剩余磁盘空间不能少于课件大小的2倍。
课件合并
利用课件合并工具（Sunny Player Connector）可以将多个课件合并成一个课件，打开Sunny Player Connector，如下图所示：

添加
单击“添加”按钮，选择一个课件，加入到课件列表。
删除
单击“删除”按钮，将一个课件从课件列表中删除（并不删除课件文件）。
清空
单击“清空”按钮，清空课件列表中的文件（并不删除课件文件）。
开始合并
单击“开始合并”按钮，开始将课件列表中文件合并成一个课件。
中断
单击“中断”按钮，中断合并过程。
关闭
单击“关闭”按钮，关闭课件合并
课件录制常见问题
1 不能采集视频
请检查如下可能发生的原因：
1）、视频采集设备的驱动程序是否正确安装？，如：USB摄像头驱动程序、视频采集卡驱动程序，检查的办法：运行安装目录下的Vidcap32.exe程序，如果能看到视频图象，说明没有问题。如果在这一步出现问题，请咨询视频采集卡供应商。
2）、视频设备的连接是否有问题？通过Vidcap32.exe程序，可以设置视频采集卡的输入端子，如复合端子、S端子等，还可以指定视频源的格式，如PAL制、NTSC制，要确保视频输入设备与视频采集卡的配置一致，如摄像机；
3）、如果以上都没有问题，请与我们联系。
2 不能采集音频
请依次检查如下可能发生的原因：1）、如果系统存在多个音频采集设备，如声卡以及视频采集卡，需要指定用哪个设备采集声音，办法如下：打开“控制面板\声音和多媒体”，如下图所示：
在这个对话框中指定音频采集的首选设备；
2）、检查音频的输入端子是否正确？一般来说，声卡提供三个输入端子：麦克风、线路输入以及CD唱机；打开声音属性对话框，进行配置，如下图：

以上的对话框说明：用麦克风采集声音
3 如何安装Windows Media 服务
在Windows 2000 Server下，安装办法如下：
从控制面板里打开“添加/删除程序”，单击“添加/删除Windows组件”，打开Windows组件向导，如下图所示：
将Windows Media 服务选中，然后单击“下一步”按钮，直到完成。
4 如何用IE播放课件
每个课件目录下，都有一个文件：Content.htm, 用IE打开这个文件即可。需要注意的是，必须安装了 IE5.0 或更高版本以及MediaPlayer7.0 或更高版本。
5 看不到屏幕流
没有安装VGAPlayer插件。第一次打开课件时，在IE里会出现如下的窗口：
必须单击“是(Y)”按钮。
IE安装完控件后，如果仍然不能出现屏幕流内容,单击IE工具条的“刷新”按钮，重新载入课件。
6 看不到视频图像
MediaPlayer版本太低，请将MediaPlayer升级到7.0版本或更高版本，推荐直接安装MediaPlayer9.0.
7 其它问题
如果您还遇到其它问题不能解决的，请与我们联系
课件录制常见问题
1. 不能预览视频
请检查如下可能发生的原因：
o 视频采集设备的驱动程序是否正确安装？如：USB摄像头驱动程序、视频采集卡驱动程序，检查的办法：运行安装目录下的 amcap.exe 程序，如果能看到视频图象，说明没有问题。如果在这一步出现问题，请咨询视频采集卡供应商。
o 视频设备的连接是否有问题？设置视频采集卡的输入端子，如复合端子、S端子等，还可以指定视频源的格式，如PAL制、NTSC制，要确保视频输入设备与视频采集卡的配置一致，如摄像机
2. 不能采集音频
o 音频驱动是否正确安装(设备名称列表中不为空)
o 音频的输入端子是否正确

3. 不能连接教师机

教师机IP或名称是否添写正确,教师机是否安装防火墙,如果安装的话,请打开2000、2001端口。打开端口后还不能连接，请关掉防火墙试一试。
4. 不能采集视频

请查看视频设备是否正常，参见不能预览视频。视频采集模版是选择正确，如果没有视频设备，请选择纯音频模版。
