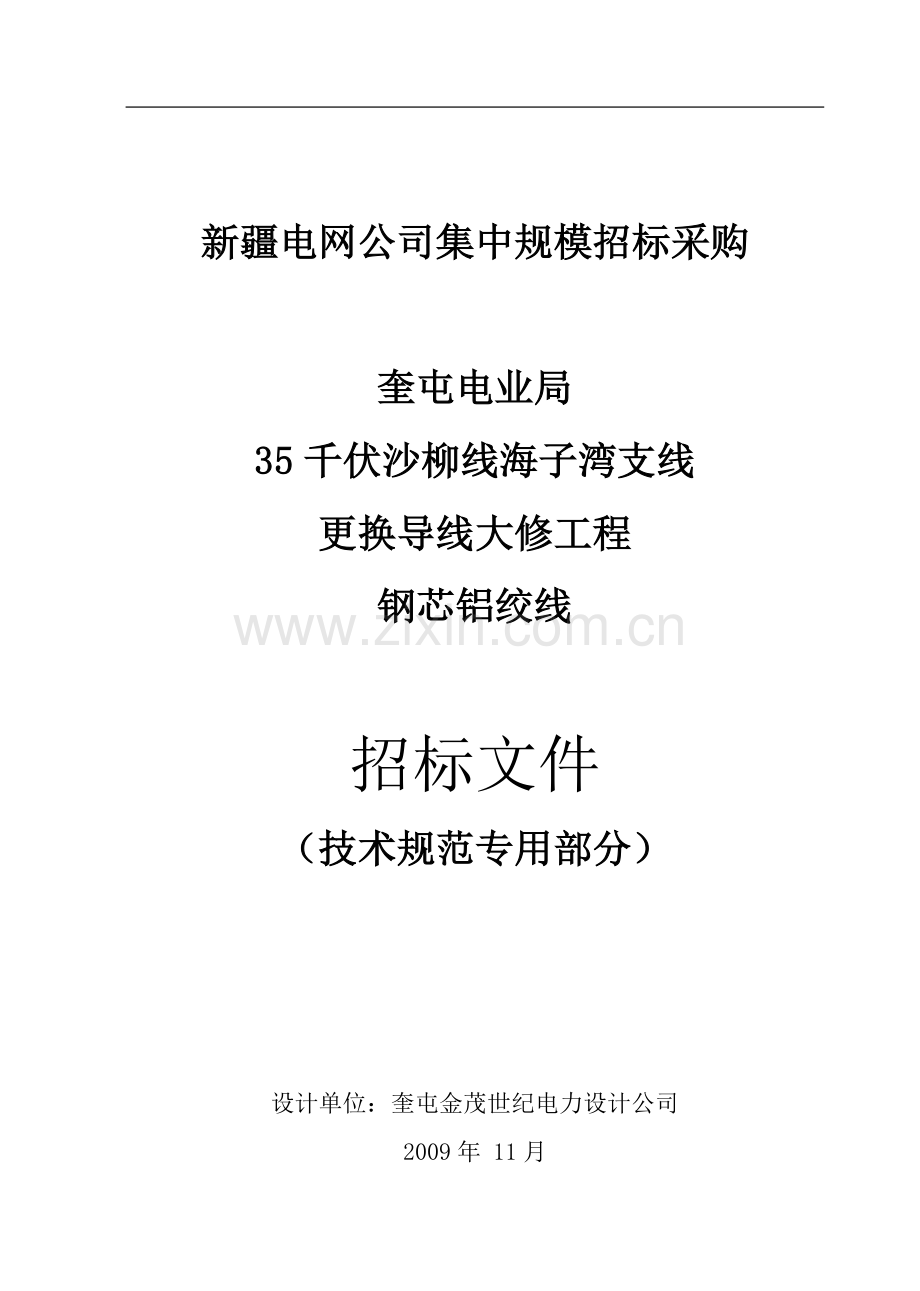

钢芯铝绞线-专用_(修改过的).doc

新疆电网公司集中规模招标采购

奎屯电业局
35千伏沙柳线海子湾支线
更换导线大修工程
钢芯铝绞线

招标文件
（技术规范专用部分）

设计单位：奎屯金茂世纪电力设计公司
2009年 11月
- 5 -
目 录

货物需求及供货范围一览表 1
1 图纸资料提交单位 2
2 工程概况 2
3 使用条件 2
4 技术参数和性能要求 2
附录A 技术规范通用部分条款变更表 6

货物需求及供货范围一览表
序号
工程名称
材料名称
单位
项目单位要求
投标人响应
规格
数量
技术参数
备注
规格
数量
技术参数
备注
1
35千伏沙柳线海子湾支线更换导线

钢芯铝绞线
吨
LGJ-95/20
10

导线

表中数量仅供参考，具体订货数量待施工设计时定。
　注　请在备注中注明所需的钢芯铝绞线是用于地线还是导线。
1 图纸资料提交单位
卖方向买方提供的图纸、说明书、试验报告等技术资料的交付时间、数量及交付单位见表1。
表1 技术资料交付明细
序号
项 目
提交份数
接收单位
交付时间
1
图纸类

项目单位
交货前
1.1
产品结构图
6
1.2
线盘图
6
1.3
线盘包装图
6
1.4
线盘起吊尺寸图
6
2
参数表及说明书

2.1
单丝的技术参数表及说明书
6
2.2
绞线的技术参数表及说明书
6
3
型式试验报告及出厂试验报告

3.1
单线及绞线检验报告
6
3.2
根据导、地线的不同要求提供不同的型式试验报告
6

2 工程概况
本工程项目单位： 奎屯电业局 。
本工程设计单位： 奎屯金茂世纪电力设计公司 。
工程名称：35千伏沙柳线海子湾支线更换导线 。
线路长度（km）： 7。
最大档距（m）： 。
安装地点： 施工现场 。
3 使用条件
表2 环　境　条　件
序号
项 目
内 容
1
海拔高度（m）
1000m以下
2
环境温度（℃）
+45～-40
3
日照（0.1W/cm2，风速0.5m/s）
0.1W/cm2，风速0.5m/s
4
覆冰厚度（mm）
10
5
最大风速（m/s）
30

4 技术参数和性能要求
4.1 技术参数响应表
投标人应认真逐项填写技术参数响应表中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。如有差异，请填写技术差异表。
表4.1.1 钢芯铝绞线技术参数响应表
项　　目
单位
招标人要求值
投标人保证值
制造厂（商）

原产地

产品型号规格
LGJ-95/20
外观及表面质量

导线表面不应有肉眼（或正常矫正视力）可见的缺陷，例如明显的划痕、压痕等等，并不得有与良好的商品不相称的任何缺陷。

结
构
铝单线
股数/直径
根/mm
7/4.16
（投标人填写）
镀锌钢线
股数/直径
根/mm
7/1.85
（投标人填写）
计算截面积
合计
mm2
113.96
（投标人填写）
铝
mm2
95.14
（投标人填写）
钢
mm2
18.82
（投标人填写）
外径
mm
13.87
（投标人填写）
单位长度质量
kg/km
408.6
（投标人填写）
20℃时直流电阻
WΩ/km
≤0.3019
（投标人填写）
额定抗拉力
kN
37200
（投标人填写）
弹性模量
GPa

（投标人填写）
线膨胀系数
1/℃
18.9×10-6
（投标人填写）
节径比
钢芯6根层
/
16～26
（投标人填写）
钢芯12根层

（投标人填写）
铝线内层
/
10～16
（投标人填写）
铝线邻外层
/
/
（投标人填写）
铝线外层
/
10～12
（投标人填写）
对于有多层的绞线
/
任何层的节径比应不大于紧邻内层的节径比
（投标人填写）
绞向
外层
向右
向右
（投标人填写）
其他层
相邻层绞向应相反
相邻层绞向应相反
（投标人填写）
每盘线长
m
2500
（投标人填写）
线长偏差
正
%
0.5
（投标人填写）
负
%
0
（投标人填写）
每盘绞线净重
kg
/
（投标人填写）
每盘绞线毛重
kg
/
（投标人填写）
蠕变特性
试验张力
25%RTS
40%RTS
25%RTS
40%RTS
10年蠕变量
%
/
/

20年蠕变量
%
/
/

钢芯无接头，外层铝线无接头，内层2500m接头不超过4个，接头距离不小于15m，接头采用冷压焊接，强度不低于130MPa
表4.1.2 铝单线技术参数响应表
项　　目
单位
招标人要求值
投标人保证值
制造厂（商）

外观及表面质量

表面应光洁，并不得有与良好的商品不相称的任何缺陷。
（投标人填写）
直径
mm

（投标人填写）
直径允许偏差
正
mm
0.03
（投标人填写）
负
mm
0.03
（投标人填写）
20℃时直流电阻率
nW·m
≤28.264
（投标人填写）
抗拉强度
绞 前
MPa
≥170
（投标人填写）
绞 后
MPa
≥162
（投标人填写）
接头抗拉强度（冷压焊）
MPa
≥130
≥130
计算截面积
mm2
6.975
（投标人填写）
单位长度质量
kg/km
18.853
（投标人填写）
卷绕

1d卷绕8圈，退6圈，重新紧密卷绕，铝线不得断裂。
（投标人填写）
表4.1.3 镀锌钢线技术参数响应表
项　　目
单位
招标人要求值
投标人保证值
制造厂（商）

产品型号规格
GJ-50
外观及表面质量

镀锌钢线应较光洁，并且不应有与良好的商品不相称的所有缺陷。
（投标人填写）
直径
mm
9.0
（投标人填写）
计算截面积
mm2
49.5
（投标人填写）
直径允许偏差
正
mm
0.04
（投标人填写）
负
mm
0.04
（投标人填写）
抗拉强度
绞 前
MPa
≥1310
（投标人填写）
绞 后
MPa
≥1245
（投标人填写）
1%伸长应力
MPa
≥1140
≥1140
伸长率（标距250mm）
%
≥3.0
≥3.0
扭转（L=100d）
次/360º
≥16
≥16
镀锌层质量
g/m2
≥230
（投标人填写）
卷绕试验
d/8圈
1倍钢丝直径紧密卷绕8圈，镀锌钢线应不断裂。
（投标人填写）
镀锌层附着性
d/8圈
4倍钢丝直径紧密卷绕8圈，镀锌层应牢固的附着在钢线上而不开裂，或用手指摩擦锌层不会产生脱落的起皮。
（投标人填写）
镀锌层连续性

用肉眼观察镀锌层应没有孔隙，镀锌层应较光洁、厚度均匀，并与良好的商品实践相一致。
（投标人填写）
单位长度质量
kg/km
400
（投标人填写）
股数/直径
根/mm
7/3.0
（投标人填写）
4.2 技术差异表
投标人提供的产品技术规范应与技术规范书中规定的要求一致。如有差异投标人应如实、认真地填写差异值；若无技术差异则视为满足本技术规范的要求，且在技术差异表中填写“无差异”。
表4.2 技术差异表
序号
项 目
对应条款编号
技术招标文件要求
差 异
备 注
1

2

3

附录A 技术规范通用部分条款变更表
变更条款页码、款号
变更内容
原表述
变更后表述

　注　本表是对技术规范“通用部分”的补充和修改，如有冲突，应以本表为准。
