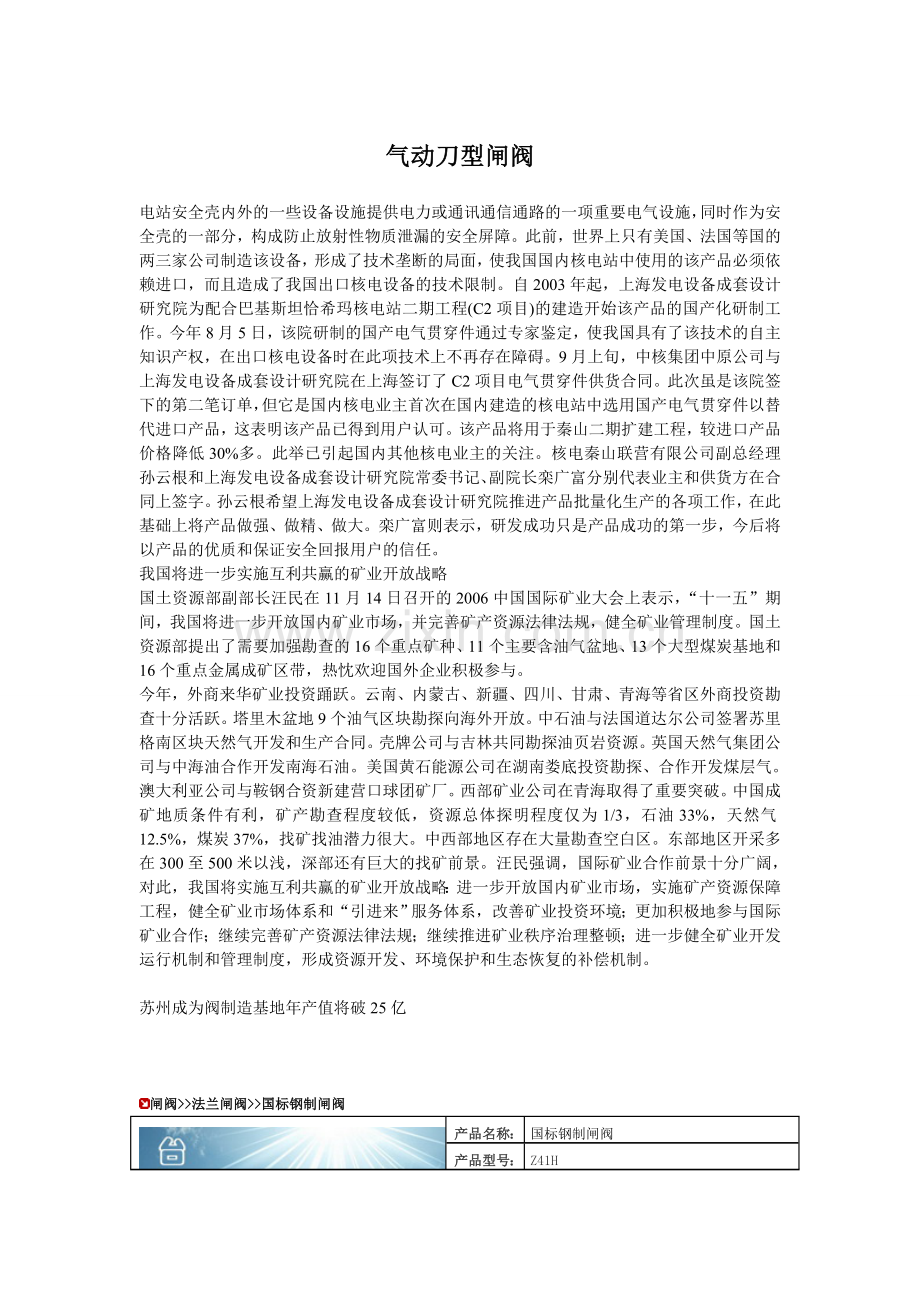

气动刀型闸阀
电站安全壳内外的一些设备设施提供电力或通讯通信通路的一项重要电气设施，同时作为安全壳的一部分，构成防止放射性物质泄漏的安全屏障。此前，世界上只有美国、法国等国的两三家公司制造该设备，形成了技术垄断的局面，使我国国内核电站中使用的该产品必须依赖进口，而且造成了我国出口核电设备的技术限制。自2003年起，上海发电设备成套设计研究院为配合巴基斯坦恰希玛核电站二期工程(C2项目)的建造开始该产品的国产化研制工作。今年8月5日，该院研制的国产电气贯穿件通过专家鉴定，使我国具有了该技术的自主知识产权，在出口核电设备时在此项技术上不再存在障碍。9月上旬，中核集团中原公司与上海发电设备成套设计研究院在上海签订了C2项目电气贯穿件供货合同。此次虽是该院签下的第二笔订单，但它是国内核电业主首次在国内建造的核电站中选用国产电气贯穿件以替代进口产品，这表明该产品已得到用户认可。该产品将用于秦山二期扩建工程，较进口产品价格降低30%多。此举已引起国内其他核电业主的关注。核电秦山联营有限公司副总经理孙云根和上海发电设备成套设计研究院常委书记、副院长栾广富分别代表业主和供货方在合同上签字。孙云根希望上海发电设备成套设计研究院推进产品批量化生产的各项工作，在此基础上将产品做强、做精、做大。栾广富则表示，研发成功只是产品成功的第一步，今后将以产品的优质和保证安全回报用户的信任。
我国将进一步实施互利共赢的矿业开放战略
国土资源部副部长汪民在11月14日召开的2006中国国际矿业大会上表示，“十一五”期间，我国将进一步开放国内矿业市场，并完善矿产资源法律法规，健全矿业管理制度。国土资源部提出了需要加强勘查的16个重点矿种、11个主要含油气盆地、13个大型煤炭基地和16个重点金属成矿区带，热忱欢迎国外企业积极参与。
今年，外商来华矿业投资踊跃。云南、内蒙古、新疆、四川、甘肃、青海等省区外商投资勘查十分活跃。塔里木盆地9个油气区块勘探向海外开放。中石油与法国道达尔公司签署苏里格南区块天然气开发和生产合同。壳牌公司与吉林共同勘探油页岩资源。英国天然气集团公司与中海油合作开发南海石油。美国黄石能源公司在湖南娄底投资勘探、合作开发煤层气。澳大利亚公司与鞍钢合资新建营口球团矿厂。西部矿业公司在青海取得了重要突破。中国成矿地质条件有利，矿产勘查程度较低，资源总体探明程度仅为1/3，石油33%，天然气12.5%，煤炭37%，找矿找油潜力很大。中西部地区存在大量勘查空白区。东部地区开采多在300至500米以浅，深部还有巨大的找矿前景。汪民强调，国际矿业合作前景十分广阔，对此，我国将实施互利共赢的矿业开放战略：进一步开放国内矿业市场，实施矿产资源保障工程，健全矿业市场体系和“引进来”服务体系，改善矿业投资环境；更加积极地参与国际矿业合作；继续完善矿产资源法律法规；继续推进矿业秩序治理整顿；进一步健全矿业开发运行机制和管理制度，形成资源开发、环境保护和生态恢复的补偿机制。

苏州成为阀制造基地年产值将破25亿

闸阀>>法兰闸阀>>国标钢制闸阀

产品名称：
国标钢制闸阀
产品型号：
Z41H

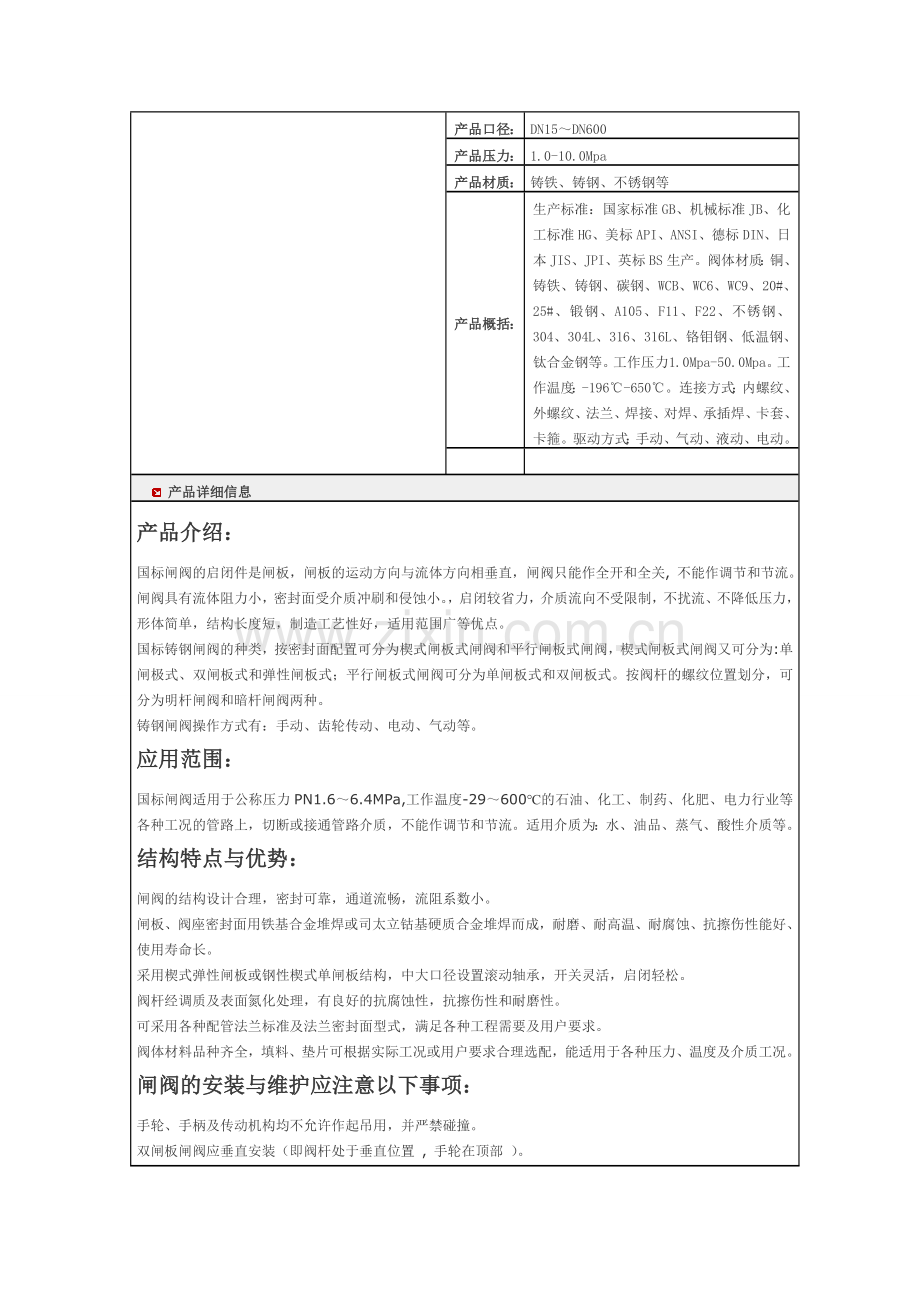

产品口径：
DN15～DN600
产品压力：
1.0-10.0Mpa
产品材质：
铸铁、铸钢、不锈钢等
产品概括：
生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。

产品详细信息
产品介绍：
国标闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关, 不能作调节和节流。 闸阀具有流体阻力小，密封面受介质冲刷和侵蚀小。，启闭较省力，介质流向不受限制，不扰流、不降低压力，形体简单，结构长度短，制造工艺性好，适用范围广等优点。
国标铸钢闸阀的种类，按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀，楔式闸板式闸阀又可分为:单闸极式、双闸板式和弹性闸板式；平行闸板式闸阀可分为单闸板式和双闸板式。按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。
铸钢闸阀操作方式有：手动、齿轮传动、电动、气动等。
应用范围：
国标闸阀适用于公称压力PN1.6～6.4MPa,工作温度-29～600℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质，不能作调节和节流。适用介质为：水、油品、蒸气、酸性介质等。
结构特点与优势：
闸阀的结构设计合理，密封可靠，通道流畅，流阻系数小。
闸板、阀座密封面用铁基合金堆焊或司太立钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好、使用寿命长。
采用楔式弹性闸板或钢性楔式单闸板结构，中大口径设置滚动轴承，开关灵活，启闭轻松。
阀杆经调质及表面氮化处理，有良好的抗腐蚀性，抗擦伤性和耐磨性。
可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
闸阀的安装与维护应注意以下事项：
手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。
双闸板闸阀应垂直安装（即阀杆处于垂直位置 , 手轮在顶部 ）。
带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力 ）。
带传动机构的闸阀，按产品使用说明书的规定安装。
如果阀门经常开关使用 , 每月至少润滑一次。
国标闸阀的安装使用
1.安装前须检查阀门内腔和密封面等部位，不允许有污物或砂粒附着；
2.各连接部位螺栓，要求均匀拧紧；
3.检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活；
4.用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求一致性；
5.用户在安装阀门时，必须预留阀门驱动的必要空间；
6.驱动装置的接线须按线路图进行；
7.闸阀产品必须定期保养，不得随意碰撞及挤压，以免影响密封。
标准规范：
设计制造标准：GB/T 12234-2007
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
主要尺寸及重量：

性能规范：
公称压力
PN（MPa）
试验压力（MPa）
适用温度（℃）
适用介质
强度试验
密封试验
WCB
Cr5Mo
1Cr18Ni9Ti
1.6
2.4
1.8
≤425
≤540
≤600
水、油品、蒸气、酸性介质
2.5
3.8
2.8
4.0
6.0
4.4
6.4
9.6
7.1

零件材料与工况：
零件名称
材料牌号
阀体
WCB
ZGCr5Mo
CF8
CF8M
ZG1Cr18Ni9Ti
CF3
CF3
阀盖
WCB
12CrMoV
ZGCr5Mo
304
CF8
316
CF8M
CF3
CF3
316L
支架
WCB
WCB
CF8
CF8M
CF3
CF3
闸板
WCB
ZGCr5Mo
CF8
CF8M
CF3
CF3
阀杆
2Cr13
25Cr2MoV
1Cr18Ni9Ti
阀座
25
304
304
304
304
304
垫片、垫环、密封环
包覆垫片、304、增强柔性石墨
填料
增强柔性石墨
闸杆螺母
ZCuA110Fe3

锻钢阀门>>锻钢闸阀>>焊接式锻钢闸阀

产品名称：
焊接式锻钢闸阀
产品型号：
Z61Y
产品口径：
DN10-50
产品压力：
0.6~32.0Mpa
产品材质：
铸钢、不锈钢、合金钢等
产品概括：
生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。

产品详细信息
焊接式锻钢闸阀介绍:
锻钢闸阀有三种阀盖设计形式。第一种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片 (316夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用全焊逶连接。第三种是压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密封环密封。
●闸阀设计结构与说明特征
闸阀的设计与 APl602，BS5352和ASME B16.34。检验与测试按APl598，标记按MSS-SP-25。
●焊接式锻钢闸阀采用以下结构
全径或缩径
明杆支架式
自定心压板压套式
螺栓连接、缠绕垫片密封式阀盖；螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
整体式上密封座
承插端符合
螺纹连接端 (NPT)符合ANSI／ASME B1.20.1
●焊接式锻钢闸阀标准材质明细表:
序号NO．
零件名称
CS to ASTM
AS to ASTM
SS to ASTM
Part Name
TypeAl05
TypeF22
TypeF304(L)
TypeF316(L)
l
阀体
A105
A182F22
A1 82 F304(L)
A182 F316(L)
2
阀座
A276420
A276304
A276 304(L)
A276 316(L)
3
闸板
A276 430&410
A182F304
A182 F304(L)
A182 F316(L)
4
阀杆
A182 F6
A182F304
A182 F304(L)
A182 F316m、
5
垫片
316夹柔性石墨
316夹SS+PTFE
6
阀盖
A105
A182F22
A182 F304(L)
A182 F316(L)
7
阀盖螺栓
A19387
A193816
A19388
A19388M
8
圆柱销
A276420
A182 F304
9
填料压套
A276410
A182 F304(L)
A182 F316(L)
10
活节螺栓
A19387
A193816
A19388
A19388M
11
填料压板
A105
A182F11
A182 F304(L)
A182 F316(L)
12
螺母
A1942H
A1944
A1948
A194 8M
13
阀杆螺母
A276420
14
锁紧螺母
A1942H
A1944
A1948
A1948M
15
铭牌
SS
16
手轮
A197
17
润滑垫片
A473 431
18
填料
柔性石墨
PTFE
适用介质
水、蒸汽、油品等
水、蒸汽、油品等
硝酸、醋酸等
适用温度
-29℃～425℃
-29℃～550℃
-29℃～180℃

注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。 cs=碳钢；As=合金钢；Ss=不锈钢

●焊接式锻钢闸阀尺寸(mm)和重量(kg)
NPS
缩径
3/8
1/2
3f4
1
1 1/4
1 1/2
2
/
全径
/
3/8
1/2
3/4
1
1 1/4
1 1/2
2
L
79
79
92
111
120
120
140
178
H(开0PEN)
158
1 58
169
197
236
246
283
330
W
100
100
100
125
160
160
1 80
200
重量
螺栓式
2.1
2．O
2,3
4.3
5.9
6.9
1 1.1
1 5.2
焊接式
1.8
1.7
2.0
3.8
5.1
6.1
10.2
14.2

锻钢闸阀 900lb-1500lb
序号
零件名称
CS to ASTM
AS to ASTM
SS to ASTM
NO．
Part Name
TypeAl05
Type F22
Type F304(L)
Type F316(L)
l
阀体
A105
A182 F22
A1 82 F304(L)
A182 F316fL)
2
阀座
A276420
A276 304
A276 304fL、
A276 316(L)
3
闸板
A276 430&410
A182 F304
A182 F304(L)
A182 F316(L)
4
阀杆
A182 F6
A182 F304
A182 F304(L)
A182 F316(L)
5
垫片
316夹柔性石墨
316夹SS+PTFE
6
阀盖
A105
A182F22
Al 82 F304(L)
A182 F316(L)
7
阀盖螺栓
A19387
A193816
A19388
A19388M
8
圆柱销
A276420
A1 82 304
9
填料压套
A276410
A182 F304(L)
Al 82 F316(L)
10
活节螺栓
A19387
A193 B16
A193 B8
A19388M
1l
填料压板
A105
A182 F11
A182 F304(L)
A182 F316(L)
l2
螺母
A1942H
A1944
A194 8
A194 8M
l3
阀杆螺母
A276 420
14
锁紧螺母
A1942H
A1944
A194 8
A194 8M
l5
铭牌
SS
l6
手轮
A197
l7
润滑垫片
A47343l
18
填料
柔性石墨
PTFE
适用介质
水、蒸汽、油品等
硝酸、醋酸等
适用温度
-29℃～425℃
-29℃～550℃
-29℃～180℃

注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。 cs=碳钢；As=合金钢；ss=不锈钢

●焊接式锻钢闸阀尺寸(mm)和重量(kg)
NPS
缩径
3/8
1/2
3/4
1
1 1/4
1 1/2
2
/
全径
/
3/8
1/2
3/4
1
1 1/4
1 1/2
2
L
92
111
11l
120
l20
140
l78
2l0
H(开0PEN)
169
197
197
236
246
283
330
354
W
100
125
125
160
160
l80
200
240
重量
螺栓式
2.5
4.3
4.2
6.6
8.8
12.5
17.2
23.5
Weights
焊接式
2.4
4.2
4.0
6.3
8.7
12.1
17.2
22.0

自密封锻钢闸阀900lb-2500lb
序号
零件名称
CS to ASTM
AS to ASTM
SS to ASTM
TypeAl05
TypeF22
Type F304(L)
Type F316(L)
1
阀体
A105
A182 F22
Al82 F304(L)
A182 F316(L)
2
阀座
A276420
A276 304
A276 304(L)
A276 316(L)
3
闸板
A270430&410
A182 F304
A182 F304(L)
A182 F316(L)
4
阀杆
A182 F6
A182 F304
A182 F304(L)
A182 F316(L)
5
密封座
A105
A182 F304
A182 F304(L)
A182 F316(L)
6
密封环
A276 304L
A276 316(L)
7
阀盖
A105
A182 F22
A182 F304(L)
A182 F316(L)
8
活节螺栓
A19387 A193 B16
A19388 A193 B8M
9
圆柱销
A276 F420
A182 F304(L)
10
填料
柔性石墨 Flexible Graphite
PTFE
11
提升螺母
A194 2H
A194 4
A194 8
A194 8M
l2
填料压套
A276 F420
A182 F304
13
填料压板
A216 WCB
A351 CF8
14
螺母
A194 2H
A194 4
A194 8
A194 8M
l5
阀杆螺母
A276-410
l6
轴承压盖
A194 2H
A194 4
A194 8
A194 8M
17
手轮
A197
l8
锁紧螺母
A194 2H
A194 4
A194 8
A194 8M
l9
黄铜油环
BFass
适用介质
水、蒸汽、油品等
水、蒸汽、油品等
硝酸、醋酸等
适用温度
-29℃～425℃
-29℃～550℃
-29℃～180℃
注意：客房需求的其它材质也可采用。密封面材料配对由客户指定内件代号决定。CS=碳钢；AS＝合金钢；SS＝不锈钢

焊接式锻钢闸阀尺寸(mm)和重量
NPS
1/2″
3/4″
1″
1 1/4″
1 1/2″
2″
L
900-l500Lb
140
140
140
178
178
2l6
2500Lb
186
186
l86
232
232
279
H(开0PEN)
321
321
321
380
4l4
502
W
160
160
l80
200
250
280
重量
900-1500Lb
ll 5
10.8
1O.5
19.6
21.0
55 4
2500Lb
12.3
11 6
10.8
26.0
28 4
60.0

闸阀>>焊接闸阀>>焊接闸阀

产品名称：
焊接闸阀
产品型号：
Z62Y
产品口径：
DN50-600
产品压力：
1.0～32.0MPa
产品材质：
铸钢、不锈钢等
产品概括：
生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。

产品详细信息
执入标准Administer standard
● 制造与验收技术条件按日本火力发电用阀门标准E101和JB/T3595-93的规定；
● 结构长度按E101的规定或按用户提供尺寸
● 焊接坡口接电力工业管理标准78DG的规定或按用户提供尺寸。
● The manufalture and aueptanle specigication shan be based on the japanese standard E101 applied for the thermal powerand JB/T3595-93
● The length shall bein line with E101 or by user’s speeification.
● Welding groove shan be in auordanle with power industrh spe-cification 78DG or hg user’ specification
● The size in inclose is old production’s size

性能规范Property and specifiecation
产品型号 Product type公称压力PN(MPa)Nominal pressure
试验压力(MPa)Test pressure
工作压力(MPa)Working pressure
工作温度(℃)Working temperature
适用介质Appicable medium
强度试验Sheel test
密封试验/上密封实验Seal test
Z960Y-250
25
37.5
27.5
-
≤425
水、蒸汽、Water,steam
Z960Y-320
32
48.0
36.0
-
≤425
Z960Y-P54100
-
30.0
22.0
P5410
≤540
蒸汽 Steam
Z960Y-P54170
-
48.0
36.0
P5417
≤540
主要零件材料Matecrial for main parts
零件名称Part name
材料牌号Material designation
阀体Body
WCB
WC6
WC9
阀板Disc
WCB
WC6
WC9
阀盖Bonnet
25
12Cr1Mo1VA
阀杆Stem
1Cr17Ni2
20Cr1Mo1VA
阀座Seat
25
12Cr1Mo1VA
密封环Sealing ring
S软钢(增强柔性石墨)S soft steel (flexible graphite)
S软钢S soft steel
F软钢F Soft steel
填料Packing
增强柔性石墨Fexible graphite
支架Yoke
WCB
WCB或WC6
阀杆螺母Stem nut
45(ZCuZn25A16Fe3Mn3)
四开环Four piece ring
1Cr13
20Cr1MoVA

主要尺寸及重量Main dimensions and weight

公称通径DNNominal diameter
主要外形尺寸和连接尺寸(mm)Main external and connecting dimensions
电动装置Electric dewice
重量(kg)Weight
d
L
H
L1
L2
Z60Y/Z62Y-250
100
84
406
1164
437
277
DZW45
234
125
100
483
1402
437
277
DZW60
343
175
158
711
1650
554
309
DZW180
638
225
200
864
1650
554
309
DZW180
654

闸阀>>国标闸阀>>精铸闸阀

产品名称：
精铸闸阀
产品型号：
Z41H
产品口径：
DN15-600
产品压力：
0.6~16.0Mpa
产品材质：
铸钢、不锈钢、合金钢等
产品概括：
生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。

产品详细信息
精铸闸阀接通或截断管路中的介质，广泛适用于石油、化工、制药、电力等行业在非腐蚀性、腐蚀性介质的管路上，作闭路装置。
公称压力 （PN）
外型尺寸 及重量
公 称 通 径DN（mm）
15
20
25
32
40
50
65
80
1.6MPa
L（mm）
130
150
160
180
200
250
265
280
H（mm）
170
190
205
270
310
358
373
435
D。（mm）
120
140
160
180
200
240
240
280
2.5MPa
L（mm）
130
150
160
180
200
250
265
280
H（mm）
170
190
205
270
310
358
373
425
D。（mm）
120
140
160
180
200
240
240
280
4.0MPa
L（mm）
130
150
160
180
200
250
280
310
H（mm）
135
190
205
270
310
371
391
455
D。（mm）

6.4MPa
L（mm）
170
190
210
230
240
250
280
310
H（mm）
140
195
210
280
328
390
410
485
D。（mm）

10.0MPa
L（mm）
170
190
210
230
240
250
280
310
H（mm）
140
195
210
280
335
425
450
510
D。（mm）

16.0MPa
L（mm）
170
190
210
230
260
300
340
390
H（mm）
230
260
280
312
350
512
560
585
D。（mm）
200
200
280
320
320
360
360
400

公称压力 （PN）
外型尺寸 及重量
公 称 通 径DN（mm）
100
125
150
200
250
300
350
400
450
500
600
1.6MPa
L（mm）
300
325
350
400
450
500
550
600
650
700
800
H（mm）
500
614
674
818
969
1145
1280
1450
1550
1676
—
D。（mm）
300
320
360
400
450
560
640
720
720
720
—
2.5MPa
L（mm）
300
325
350
400
450
500
550
600
650
700
800
H（mm）
500
614
674
818
969
1145
1280
1450
1550
1676
—
D。（mm）
300
320
360
400
450
560
640
640
720
800
—
4.0MPa
L（mm）
350
40
450
550
650
750

H（mm）
551
628
708
885
960
1200

D。（mm）

6.4MPa
L（mm）
350
400
450
550
650

H（mm）
590
688
768
973
1050

D。（mm）

10.0MPa
L（mm）
350
400
450
550

H（mm）
630
725
800
1020

D。（mm）

16.0MPa
L（mm）
450
525
600
750

H（mm）
631
723
820
990

D。（mm）
450
560
640
720

闸阀>>平板闸阀>>卡箍高压平板闸阀

产品名称：
卡箍高压平板闸阀
产品型号：
Z83Y
产品口径：
DN25～DN200
产品压力：
0.6~45.0Mpa
产品材质：
铸钢、不锈钢、合金钢等
产品概括：
生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。

产品详细信息
Z83Y套卡箍高压平板闸阀特点：
该系列法门结构合理，密封可靠，操作轻便。密封面均喷焊硬质合金，具有防腐、耐磨、耐冲蚀等优点，且可用于节流。尤其适用于工作压力16MPa—45MPa，工作温度120℃的水、油、泥浆、天然气管线作控制介质流动的启闭及调节装置。

Z83Y套卡箍高压平板闸阀详细介绍：
产品型号
Z83Y
连接形式
卡箍
主体材料
铸钢
公称通径
25-200（mm）
适用介质
水、油、泥浆、天然气
压力范围
160-450（Mpa）

闸阀>>抗硫闸阀>>抗硫闸阀

产品名称：
抗硫闸阀
产品型号：
KZ41H
产品口径：
DN20-400
产品压力：
0.6-6.4MPa
产品材质：
铸钢、不锈钢、合金钢等
产品概括：
生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。

产品详细信息
抗硫闸阀主要特点及用途
1、结构紧凑、设计合理，阀门刚性好，通道流畅，流阻系数小。
2、密封面采用不锈钢和硬质合金，使用寿命长
3、采用柔性石墨填料、密封可靠、操作轻便灵活
4、驱动方式分手动、电动、气动、齿轮传功，结构型式：弹性楔式单闸板、刚性楔式单闸板和双闸板型式。
5、广泛适用于石油化工，火力发电厂等油品、水蒸汽管路上作接通或截断管路中介质的启闭装置。

抗硫闸阀主要性能规范

公称压力PN(MPa)
实验压力(MPa)
壳体
密封(液)
密封(气)Seal
上密封Back seal
1.6
2.4
1.8
0.6
1.8
2.5
3.8
2.8
0.6
2.8
4.0
6.0
4.4
0.6
4.4
6.4
9.6
7.0
0.6
7.0
10.0
15.0
11.0
0.6
11.0
16.0
24.0
18.0
0.6
18.0

适用范围
壳体材料
适用介质
适用温度(℃)
碳素钢(C型)
水、蒸汽、油品
≤425

硝酸类
≤200

醋酸类
≤200

水、蒸汽、油品
≤550

主要零件材料
阀体、阀盖
阀板、阀座
阀杆
阀杆螺母
填料
手轮
碳素钢
优质碳钢+硬质合金或不锈钢
铬不锈钢
铝青铜
石墨石棉盘根
可锻铸铁
铬镍钛钢
不锈钢、不锈钢+硬质合金
铬镍钛不锈钢
铝青铜
浸聚四氟乙
可锻铸铁
铬镍钼钛钢
不锈钢、不锈钢+硬质合金
铬镍钼钛不锈钢
铝青铜
烯石棉盘根
可锻铸铁
铬钼钢
合金钢+硬质合金
铬钼铝钢
铝青铜
柔性石墨
可锻铸铁

抗硫闸阀主要尺寸及重量：
公称通径
主要外形尺寸和连接尺寸(mm)
重量(kg)
L
D
D1
D2
D6
b
f
f2
z-d
H
H1
D0

Z40H
-40
Z40
Y-40P
Z40
Y-40R
Z40
W-40P
Z40
Y-40R
Z40
Y-40
(KZ41Y)
Z41Y
Z41
Z41
Z41
Z41
Z41

20
150
105
75
55
51
16
2
4
4-14
256
285
140
8
25
160
115
85
65
58
16
2
4
4-14
275
305
160
9.3
32
180
135
100
78
66
18
2
4
4-18
287
322
180
1
