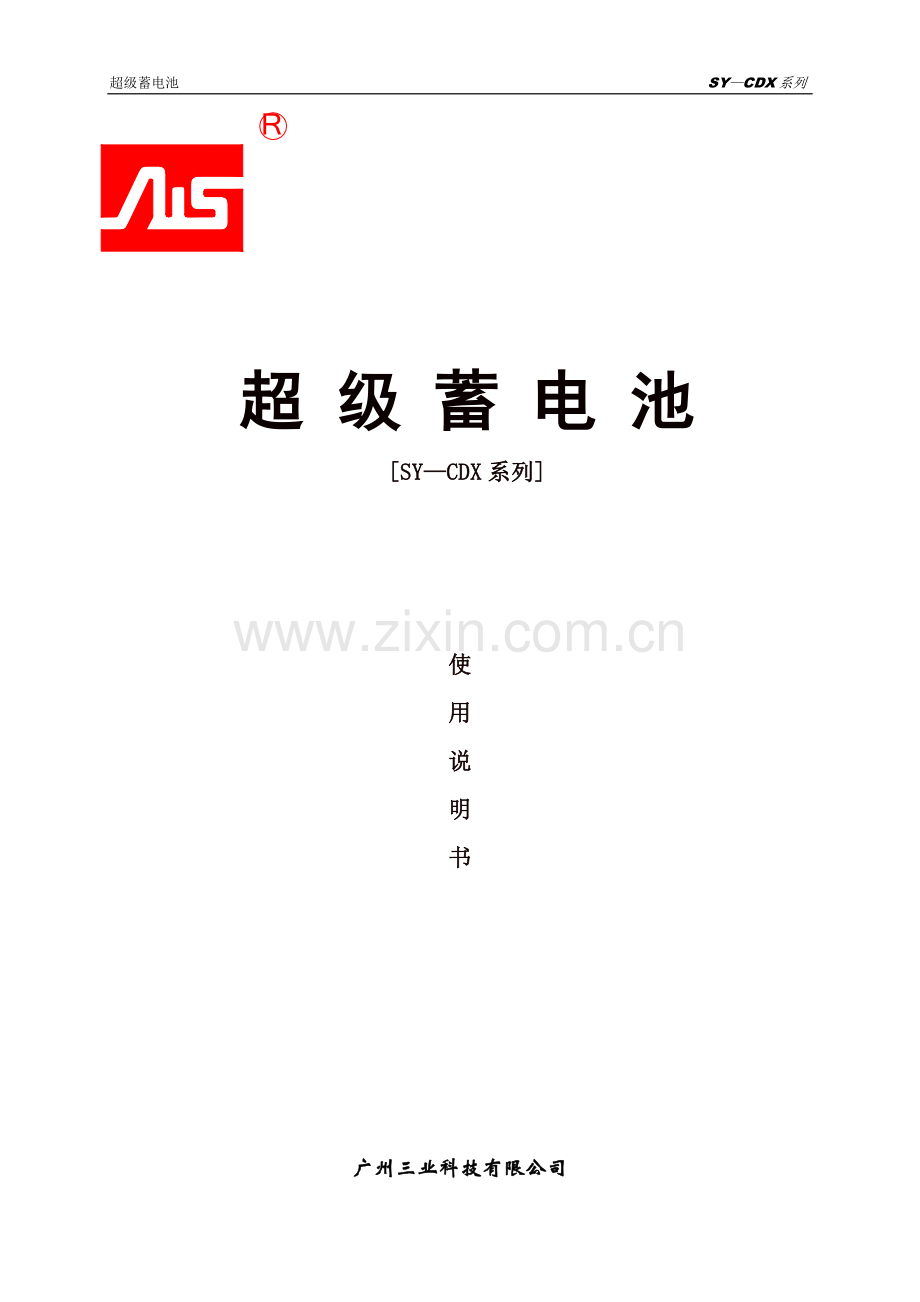

超级蓄电池 SY—CDX系列

超 级 蓄 电 池
[SY—CDX系列]

使
用
说
明
书

广州三业科技有限公司

1

1 产品特点
★ 超快速充电
★ 自带市电快速充电
★ 超大电流放电
★ 超低内阻
★ 超耐宽温
★ 超长寿命
★ 专利产品
2 产品简介
“超级蓄电池——发动机启动电源”产品是一种当内燃机配用的传统蓄电池失效而无法实施启动时，能通过快速储能后向内燃机提供启动电源的装置。
目前以内燃机为动力的设备主要采用传统蓄电池作为启动电源，由于传统蓄电池受使用寿命、存放时间、环境温度等因素的限制，会导致储量降低或内阻过大而失效，从而无法实施启动。同时，由于这些因素难以预测和控制，内燃机无法启动的情况随时可能发生而令人束手无策，特别是当用于消防、救灾、军事、通讯等用途的装备或体积庞大的工程机械遇到这种情况时，可能会造成极为严重的后果。
传统蓄电池环境温度每降低10℃内阻约增大15%，蓄电池的内阻超过正常值25％，该容量已降低到其标称容量的80％左右，如果蓄电池内阻超过正常值的50％，该蓄电池容量已降低到其标称容量的80％以下。若将本产品与传统蓄电池设计为并联配置的话，就可以瞬时释放大电流，从而解决因低温启动设备困难问题，同时大大延长传统蓄电池的使用寿命。
本产品由超低内阻的超级电容与特殊设计的恒流/恒压快速充电装置组成。当内燃机配用的传统蓄电池容量较少或内阻很大，甚至完全没有储能时，本产品可以通过市电充电或并联内阻较大但仍有剩余储能的蓄电池进行能量转移后，实施启动。同时，本产品特别适用于需要频繁进行启动作业或长期低温的场合下应用。
3 产品特性
由于本产品是一种应用超级电容进行储能的超级蓄电池，与传统蓄电池相比，超级电容可以在－40~ 50℃的环境温度下工作，同时还具有快速充电、大电流放电、内阻低、循环寿命达10万次以上的超长寿命等优势。
4 使用方法
4.1市电充电
4.1.1是指本装置通过市电电源进行充电储能，然后向待启动的发动机提供启动电源的应用。具体可以分为一次充电应用与持续充电应用两种应用方式。
4.1.2一次充电应用
本装置单独接上市电电源进行储能充电，然后脱离市电再单独接上供电线路向待启动的发动机一次性提供启动电源。注意：出于可靠性的考虑，本装置离开电源后就开始放电，在15分钟内仍可有90%的电量，所以脱开市电至实施启动供电的时间不能太长，否则可能无法实施启动作业。此种方式由于一次充电的能量有限，所以只适合蓄电池电量不足的情况下应用；同时，由于待启动的发动机的功率及启动次数与本装置的一次储能量有直接关系，所以，在进行本方式作业时应预先作出相关的判定。
4.1.3持续充电应用
本装置同时连接市电电源线和启动电源输送线，应用市电持续地充、放电来不断地向待启动的发动机提供启动电源。此种方式由于本装置的储能得到持续的补充，所以适合待启动的发动机自身不带有蓄电池或蓄电池根本没有电能、多台发动机同时等待应急启动的场合应用。注意：在此种方式下作业，由于本装置在长时间连续工作的情况下会发热，所以放置的区域应注意通风散热。
4.2蓄电池充电
本装置利用待启动的发动机配备的容量较小、内阻已增大但仍然有一定能量贮备的蓄电池的能量进行储能充电，当启动电源输出线路与蓄电池的线路并联后，蓄电池的储能就会自动对本装置中内阻极小的电容器进行充电，形成本装置的储能。所以，当发现待启动的发动机配置的蓄电池的端电压已低于应有的启动电压数值时（规格为12V的为11V，规格为24V的为22V），应考虑转用“市电充电”的方法。
5操作步骤及注意事项
5.1使用本装置前必须认真阅读本《说明书》并严格遵守本章的要求进行操作。
5.2放置
本装置应避免高温、潮湿、水淋、腐蚀、震动的环境下存放与使用；严禁拆开外壳、重压；移动时不得翻滚、倒置；使用时应放置平稳，不得放置在震动的机架上，应距离震动源1米以外。
在进行市电持续充电应用时，由于本装置在长时间通电的情况下工作会发出热量，所以放置的区域应注意通风散热。
5.3市电充电储能
本装置应采用电压等级为AC220V±20%的15A单相的合格市电电源。接入电源后，储能电压开始上升，面板上的“电压表”会以数字方式实时显示充电储能的电压数值，当达到充满值时（规格为的达到13.9V~14V，规格为24V的达到27.8V~28V时），本装置则自动停止储能充电。
警告：极性接反将会导致严重人身安全事故！
5.5发动机启动
5.5.1注意：采用本装置提供启动电源对发动机实施启动时，有可能因为发动机启动后其附带的充电机性能不良（调节失控，导致输出电压过高）而向本装置反冲充电而损坏本装置，所以要求尽可能预先将发动机机身附带的充电机脱开后才实施启动。当然，在已确认发动机机身附带的充电机性能良好（12V机型的充电电压不超过14V±0.5V、24V机型的充电电压不超过28V±1V），则无须进行迅速撤除输出电源的操作。
6常见故障处理
序号
故障现象
原因
处理方法
1
无充储电压和电压不升至使用值
电源线断松，指示灯不亮，充电器输出失效。
检查线路，重新压插。检查线路，检修更换。
2
接线柱过热有火花
接线柱松，接触不良，震动、松动和有污物。
脱开清除污物，重新旋紧，放平稳电源箱。
3
有显示电压，但不能起动。
电压低，不满足起动，接线柱接触不良，松动；钳夹不牢、缺相，夹机架部位有油漆或无接地。
继续充电，检查，重新旋紧，钳夹部位去污物，重夹。
7 产品选型表
参数 型号
SY-CDX-12≤7
SY-CDX-24≤14
SY-CDX-24≤20
SY-CDX-24≤30
额定输出电压(V)
DC 12V
DC 24V
DC 24V
DC 24V
额定输出电流(A)
600
600
1000
1500
适配发动机排量(L)
≤7
≤14
≤20
≤30
重 量 （kg）
5.5
8.5
10.5
14

本公司产品保留对产品外观及设计改进和改变的权利，而无需事先通知。产品及配件均以实物为准。

广州三业科技有限公司 GUANGZHOU SUNYEAR TECHNOLOGY CO., LTD
Add：广州市江湾路111号 No. 111 JIANG WAN ROAD GUANGZHOU,CHINA
C.d:510220 Fax:[phone] Tel:[phone] 4000022802（转三业）
Http：//www.sunyear. com E-mail: sunyear@

3
版本号：V1.0
