第一～五联边跨中梁张拉计算书.doc

山西晋侯高速公路关门至侯马段
东白驹特大桥T梁预制

张拉伸长量计算书
（第一～五联边跨中梁）

中港山西晋侯高速公路项目总经理部
第一项目经理部
二00五年九月二十一日

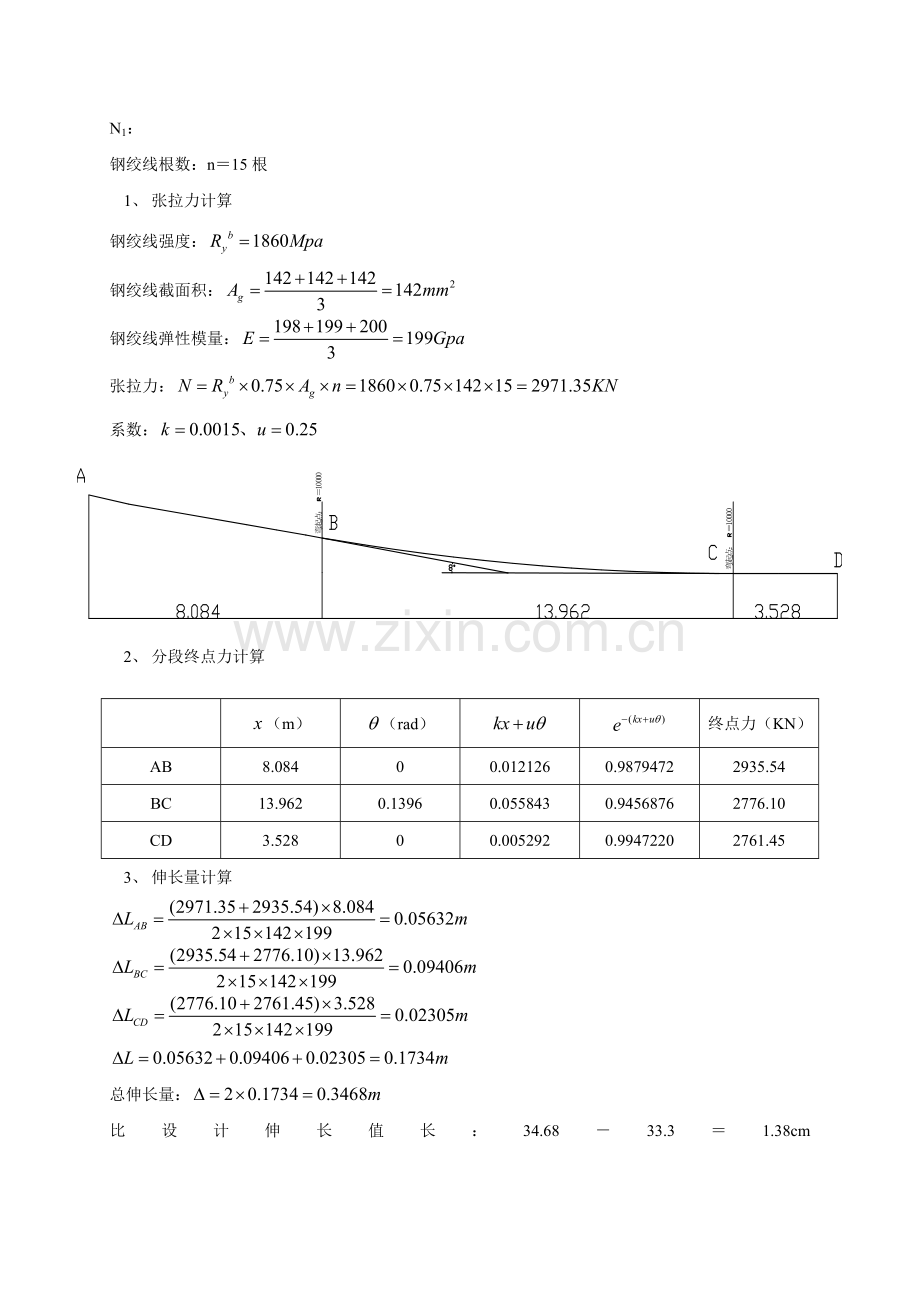

N1：
钢绞线根数：n＝15根
1、 张拉力计算
钢绞线强度：
钢绞线截面积：
钢绞线弹性模量：
张拉力：
系数：
2、 分段终点力计算

（m）
（rad）

终点力（KN）
AB
8.084
0
0.012126
0.9879472
2935.54
BC
13.962
0.1396
0.055843
0.9456876
2776.10
CD
3.528
0
0.005292
0.9947220
2761.45
3、 伸长量计算

总伸长量：
比设计伸长值长：34.68－33.3＝1.38cmN2：
钢绞线根数：n＝12根
1、张拉力计算
钢绞线强度：
钢绞线截面积：
钢绞线弹性模量：
张拉力：
系数：
2、 分段终点力计算

（m）
（rad）

终点力（KN）
AB
2.22
0
0.00333
0.9966755
2369.18
BC
20.94
0.1396
0.06631
0.9358407
2217.18
CD
2.437
0
0.00366
0.9963512
2209.09
3、 伸长量计算

总伸长量：
比设计伸长值长：34.62－34.1＝0.52cm
N3：
钢绞线根数：n＝15根
1、张拉力计算
钢绞线强度：
钢绞线截面积：
钢绞线弹性模量：
张拉力：
系数：
4、 分段终点力计算

（m）
（rad）

终点力（KN）
AB
1.896
0
0.00284
0.9971600
2962.91
BC
9.425
0.1571
0.05341
0.9479889
2808.81
CD
14.238
0
0.02142
0.9788034
2749.27
5、 伸长量计算

总伸长量：
比设计伸长值长：34.16－32.7＝1.46cm

N4：
钢绞线根数：n＝15根
1、张拉力计算
钢绞线强度：
钢绞线截面积：
钢绞线弹性模量：
张拉力：
系数：
6、 分段终点力计算

（m）
（rad）

终点力（KN）
AB
1.965
0
0.00295
0.9970568
2962.60
BC
4.45
0.1483
0.04375
0.9571932
2835.78
CD
19.187
0
0.02878
0.9716297
2755.33
7、 伸长量计算

总伸长量：
比设计伸长值长：34.14－32.8＝1.34cm
