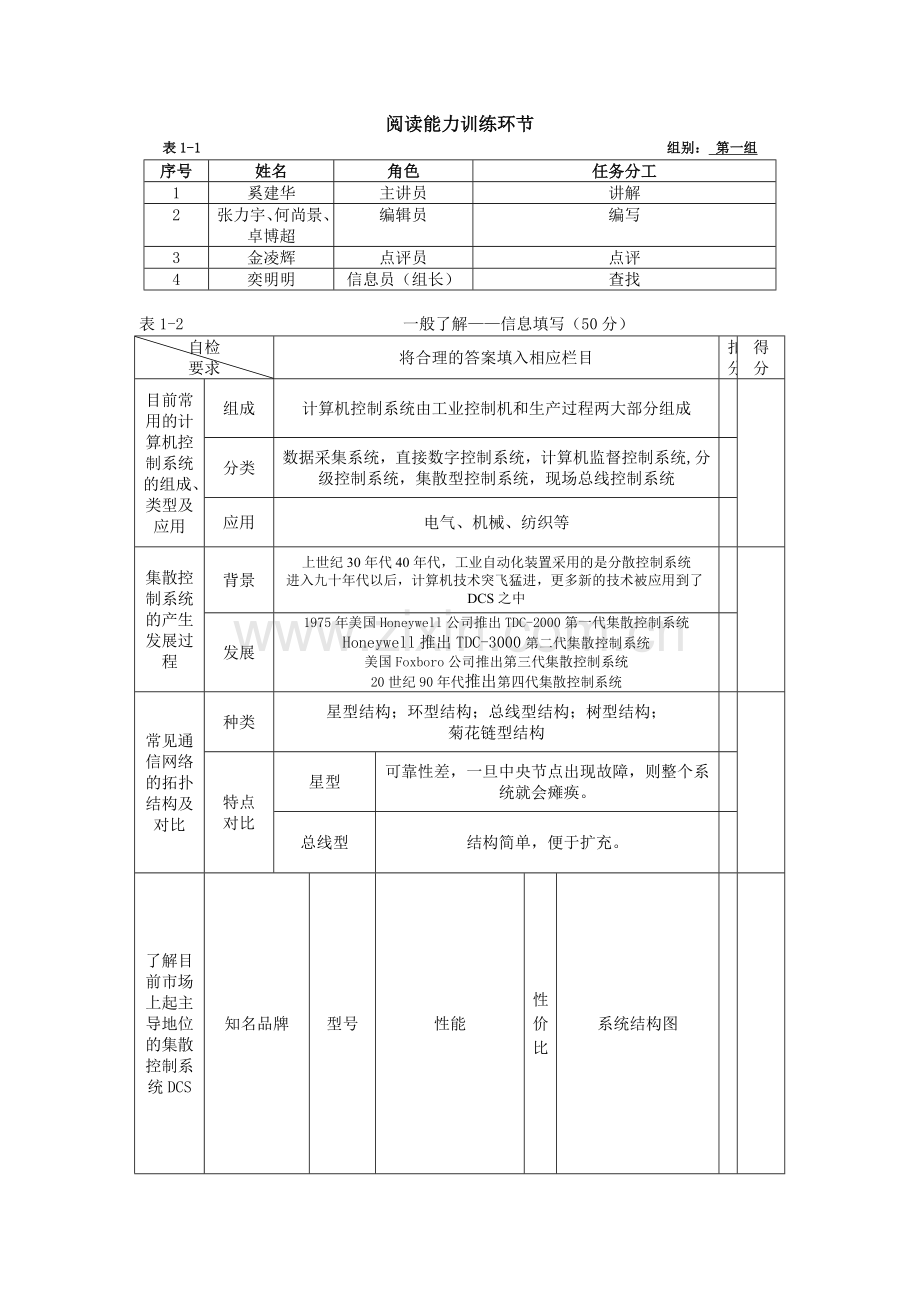

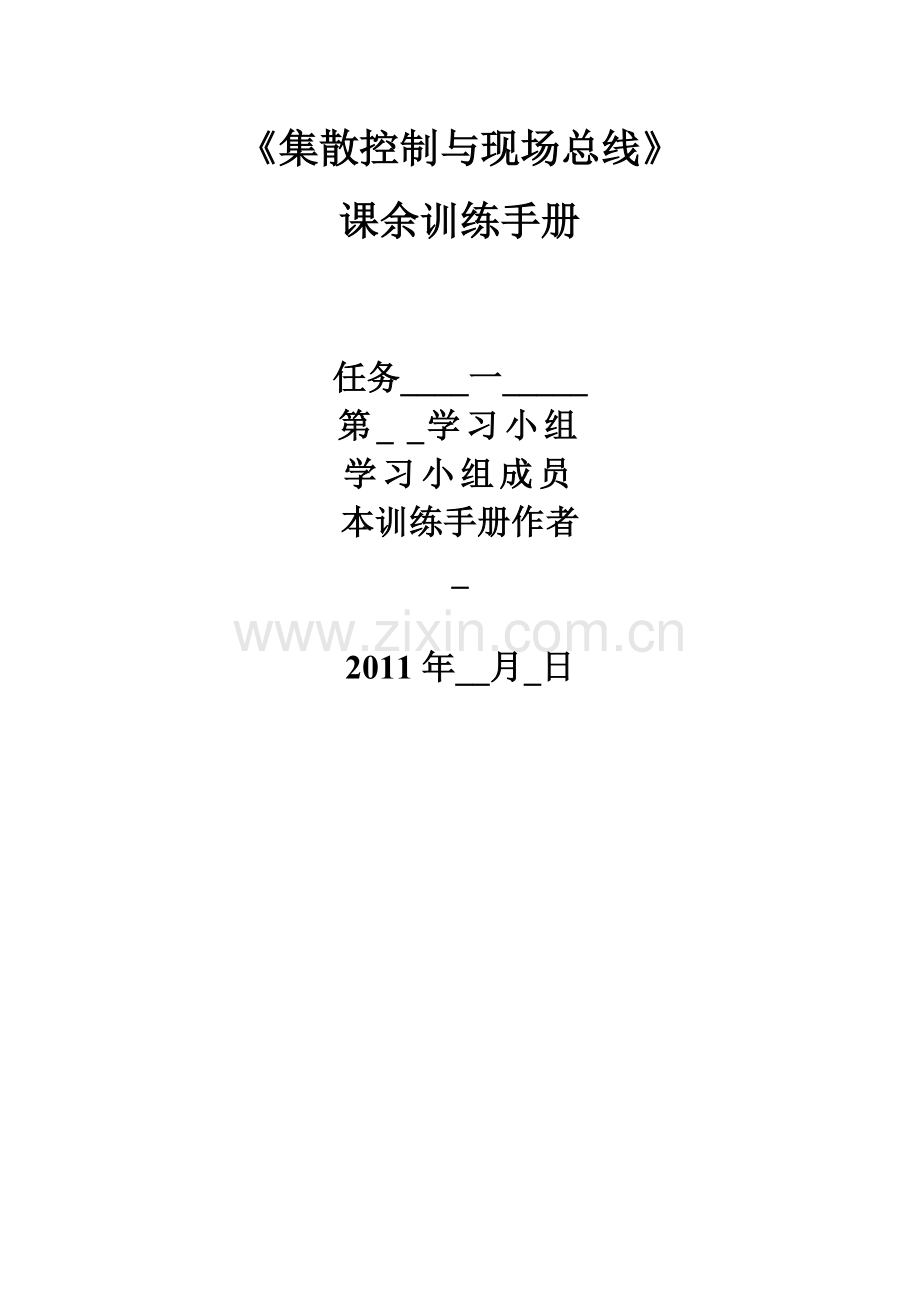

《集散控制与现场总线》课余训练手册任务____一_____ 第_ _学习小组学习小组成员本训练手册作者 _ 2011年__月_日阅读能力训练环节表1-1 组别：第一组序号姓名角色任务分工 1 奚建华主讲员讲解 2 张力宇、何尚景、卓博超编辑员编写 3 金凌辉点评员点评 4 奕明明信息员（组长）查找表1-2 一般了解——信息填写（50分）自检要求将合理的答案填入相应栏目扣分得分目前常用的计算机控制系统的组成、类型及应用组成计算机控制系统由工业控制机和生产过程两大部分组成分类数据采集系统，直接数字控制系统，计算机监督控制系统,分级控制系统，集散型控制系统，现场总线控制系统应用电气、机械、纺织等集散控制系统的产生发展过程背景上世纪30年代40年代，工业自动化装置采用的是分散控制系统进入九十年代以后，计算机技术突飞猛进，更多新的技术被应用到了DCS之中发展 1975年美国Honeywell公司推出TDC-2000第一代集散控制系统 Honeywell推出TDC-3000第二代集散控制系统美国Foxboro公司推出第三代集散控制系统 20世纪90年代推出第四代集散控制系统常见通信网络的拓扑结构及对比种类星型结构；环型结构；总线型结构；树型结构；菊花链型结构特点对比星型可靠性差，一旦中央节点出现故障，则整个系统就会瘫痪。总线型结构简单，便于扩充。了解目前市场上起主导地位的集散控制系统DCS 知名品牌型号性能性价比系统结构图霍尼韦尔（Honeywell）公司DCS （美国） Honewell霍尼韦尔/HC900 它采用功能强大的基于MS Windows2000/XP的服务器/客户机系统结构，以Hnewell自行开发的网络版厂景实时监控软件PlantScape Vista为系统应用管理层，仪精炼设计的先进集成控制器HC900为设备控制层，为用户提供性价比优越的集散控制系统高德州仪器（TI-Texas Instruments）公司DCS （美国） -- ---- - ---- ABB-CE(CE TAYLOR)公司DCS (美国) ABBAC800F型 AC800F 控制器是ABB 公司推出的一套世界领先的自动化控制系统，吸湿装置吸收潮气，集dcs 和PLC 优点于一体，驼峰信号楼作业人员通过控制台操作轨道道岔完成重新编组。并支持多种国际现场总线标准。有些采用外部检流电阻。它既具备dcs 的复杂模拟回路调节能力、友好人机界面（HMI）及方便的工程软件，本文主要介绍Vernier阳极。又具有与高档PLC 指标相当的高速逻辑和顺序控制性能。高了解市场上的集散控制系统DCS 知名品牌型号系统结构图 EMERSON 公司DCS (美国) PlantWeb (Emerson Process Management) 横河电机公司Centum-XL集散控制系统 (日本) Centum 常用的集散控制系统的组态软件美国Wonderware公司的INTOUCH、美国Intellution公司的FIX，西门子的WINCC；国类：组态王、力控、MAGS等等表1-3 核心理解——核心问题回答（40分）自检要求将合理的答案填入相应栏目扣分得分计算机控制系统结构原理 1. 实时数据采集对测量变送装置输出的信号经A/D转换后进行处理 2. 实时控制决策对被控制量的测量值进行分析、运算处理，并按预定的控制规律进行运算。 3. 实时数据输出实时地输出运算后的控制信号，经D/A转换后驱动执行机构，完成控制任务。特点 :(1)操作指导控制系统。优点：结构简单，控制灵活和安全，缺点是由人工操作，速度受到限制，不能控制多个对象。（2）直接数字控制系统（DDC），实时性好，可靠性高和适应性强。（3）监督控制系统（SSC），是生产过程始终处于最优工况。（4）分型控制系统（DCS），分散控制，集中操作，分级管理。（5）现场总线控制系统（FCS），全数字化；彻底分散化。集散控制系统是什么？定义集散控制系统的系统软件是一支开发、生产、测试，运行和维护程序的工具软件。特点纵向分成，横向分成，设备分级，网络分成的大型综合控制系统应用场合冶金、石油、化工、电力、煤炭、纺织楼宇自动化… 集散控制系统的硬件有哪些？各有哪些分工？组成由集中操作管理装置、分散过程控制装置和通信接口设备等组成，通过通信网络将这些硬件设备连接起来。分工 1. DCS的现场控制站 2. DCS的操作站 3. DCS的冗余技术表1-4 信息获取方式自查表（10分）信息获取自查表手段复制（？%） 10% 录入（？%） 70% 绘制（？%） 20% 来源网络（？%） 60% 书籍（？%） 30% 其他（？%） 10% 表1-5 “阅读能力训练环节”经验小结在看书阅读的过程中应该有重点，边看边理解。看完一段要明白在说的什么内容。并与上下文相结合。表1-6 “综合能力训练环节”经验小结在编辑、信息录入、文件编写的过程中，切记要仔细认真，或许一个不认真就会出错，就会前功尽弃。在这些过程中应该多于同学之间交流，相互弥补自己没有发现的知识点！
