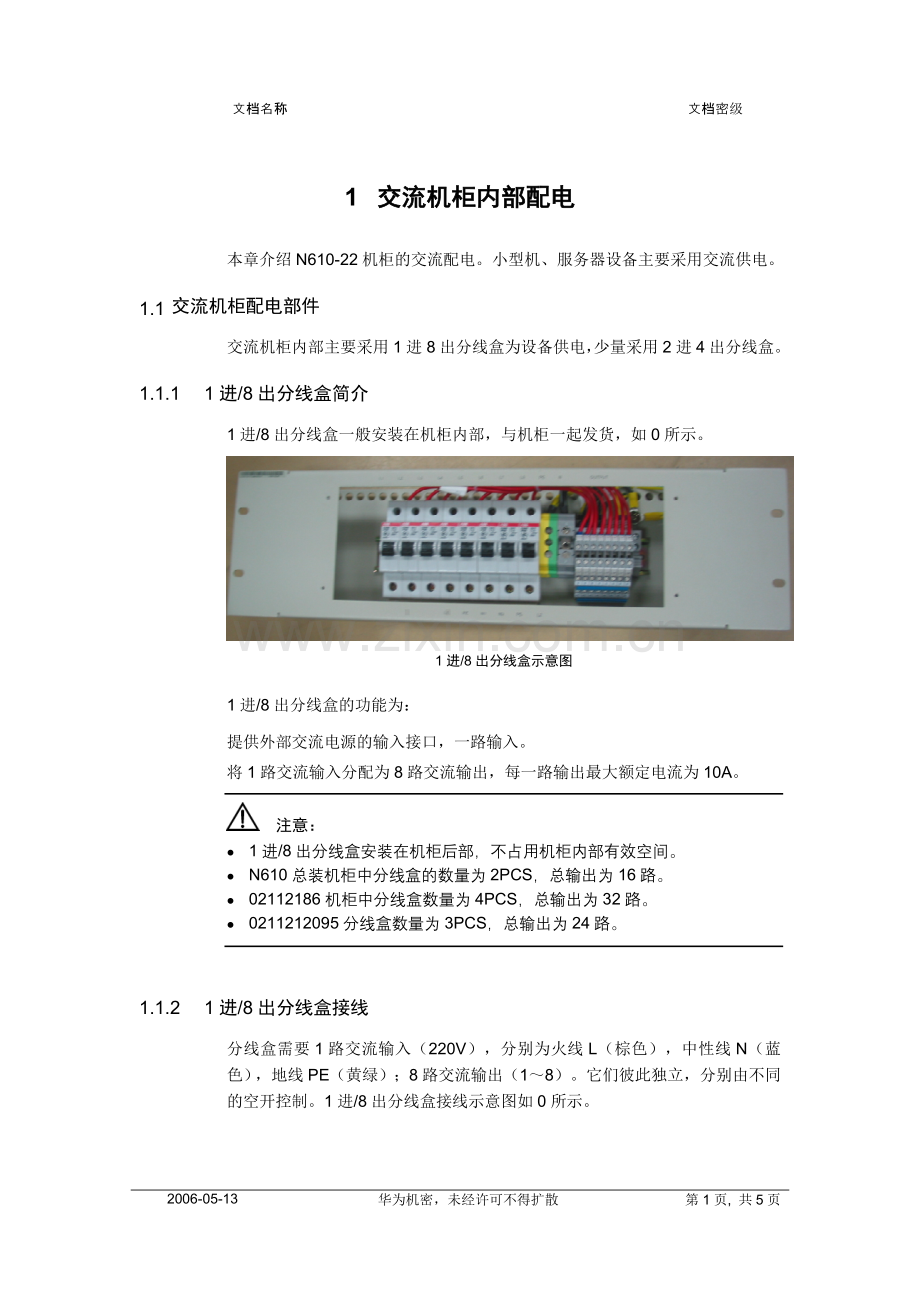

1 交流机柜内部配电
本章介绍N610-22机柜的交流配电。小型机、服务器设备主要采用交流供电。
1.1 交流机柜配电部件
交流机柜内部主要采用1进8出分线盒为设备供电，少量采用2进4出分线盒。
1.1.1 1进/8出分线盒简介
1进/8出分线盒一般安装在机柜内部，与机柜一起发货，如0所示。

1进/8出分线盒示意图
1进/8出分线盒的功能为：
提供外部交流电源的输入接口，一路输入。
将1路交流输入分配为8路交流输出，每一路输出最大额定电流为10A。
注意：
l 1进/8出分线盒安装在机柜后部，不占用机柜内部有效空间。
l N610总装机柜中分线盒的数量为2PCS，总输出为16路。
l 02112186机柜中分线盒数量为4PCS，总输出为32路。
l 0211212095分线盒数量为3PCS，总输出为24路。

1.1.2 1进/8出分线盒接线
分线盒需要1路交流输入（220V），分别为火线L（棕色），中性线N（蓝色），地线PE（黄绿）；8路交流输出（1～8）。它们彼此独立，分别由不同的空开控制。1进/8出分线盒接线示意图如0所示。

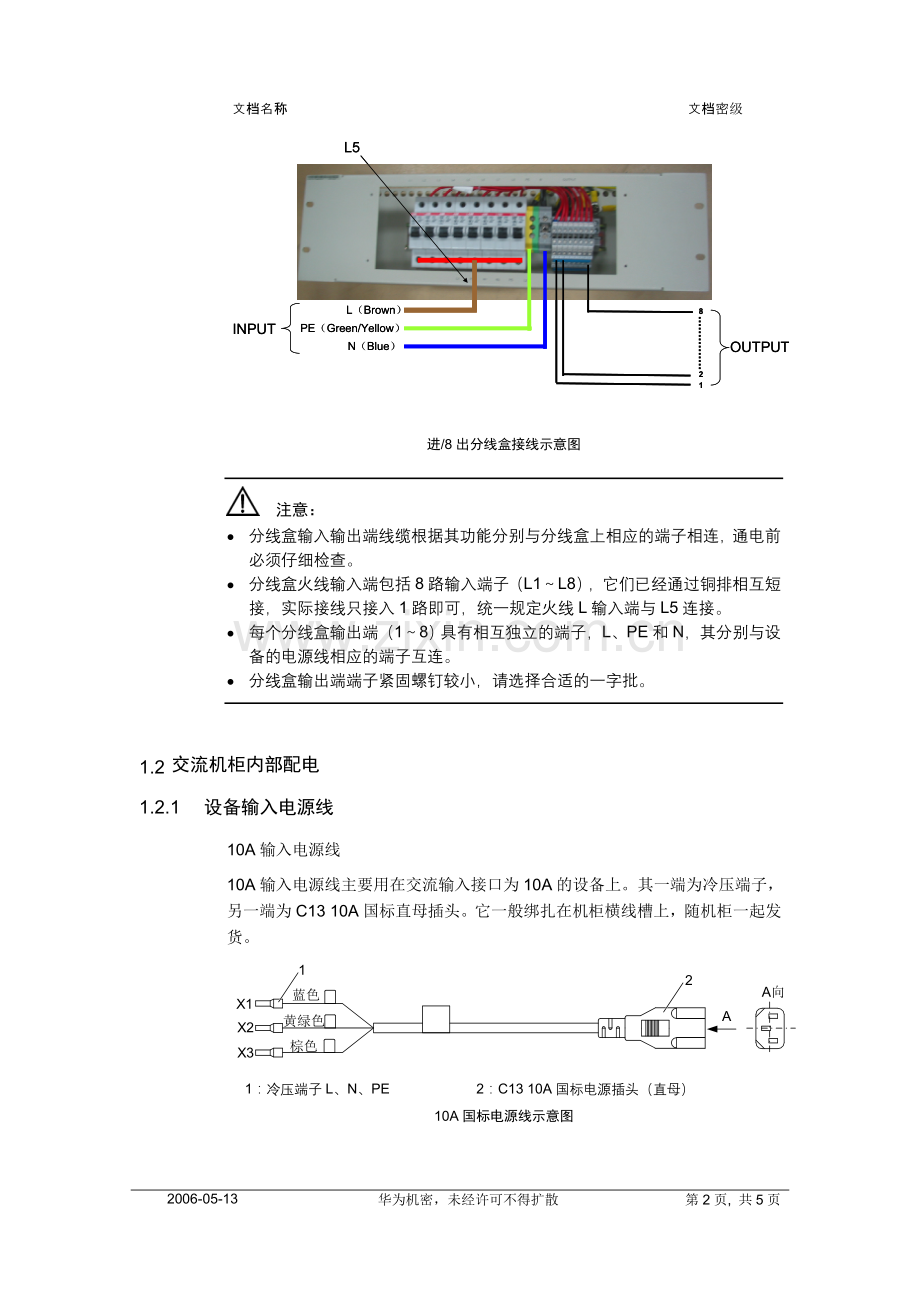

进/8出分线盒接线示意图
注意：
l 分线盒输入输出端线缆根据其功能分别与分线盒上相应的端子相连，通电前必须仔细检查。
l 分线盒火线输入端包括8路输入端子（L1～L8），它们已经通过铜排相互短接，实际接线只接入1路即可，统一规定火线L输入端与L5连接。
l 每个分线盒输出端（1～8）具有相互独立的端子，L、PE和N，其分别与设备的电源线相应的端子互连。
l 分线盒输出端端子紧固螺钉较小，请选择合适的一字批。

1.2 交流机柜内部配电
1.2.1 设备输入电源线
10A输入电源线
10A输入电源线主要用在交流输入接口为10A的设备上。其一端为冷压端子，另一端为C13 10A国标直母插头。它一般绑扎在机柜横线槽上，随机柜一起发货。

1：冷压端子L、N、PE
2：C13 10A国标电源插头（直母）
10A国标电源线示意图
16A输入电源线
16A输入电源线主要用在交流输入接口为16A的设备上。其一端为冷压端子，另一端为C19 16A国标直母插头。它一般绑扎在机柜横线槽上，随机柜一起发货。如0所示。

1：冷压端子L、N、PE
2：C19 16A国标电源插头（直母）
16A国标电源线示意图
注意：
只有02112164机柜内配置了16A电源线。
其他机柜均为10A电源线。
选择机柜时请根据电源输入接口选择合适的机柜。

1.2.2 典型机柜内部配电
交流机柜内部一般安装两个1进/8出分线盒。我们以02112145 Sun V440双机与网络设备机柜为例介绍典型机柜内部配电。02112145机柜内部主要设备及其电源接口如0所示。
02112145机柜内部主要设备一览
设备名称
数量（PCS）
电源
Sun V440
2
1+1备份电源。
Sun 3310
2
1+1备份电源。
KVM
1
独立电源。
KVM Switch
1
独立电源。
FireWall
2
独立电源，需要相互备份。
LAN Switch
2
独立电源，需要相互备份。
S4805
1
独立电源。
总电源路数
15路，需要6路1+1备份。

由此我们得出了02112145机柜的内部电源连接示意图。如0所示。

02112145机柜的内部电源连接示意图
电源连接设计原则如下：
电源1+1、2+1备份设备必须从不同的分线盒接入。Sun V890电源输入为2+1备份，3路必须从3个分线盒接入。
LAN Switch、FireWall等设备需要互相备份。它们必须从不同的分线盒接入。
为了清晰地表明空气开关之间的设备备份关系，需要电源备份的设备与不同分线盒接入的输出序号尽量保持一致。
总装机柜中02112186需要四路交流电源输入。02112095需要三路交流输入。其他机柜均为两路交流输入。
独立电源设备具体接线根据实际确定。
