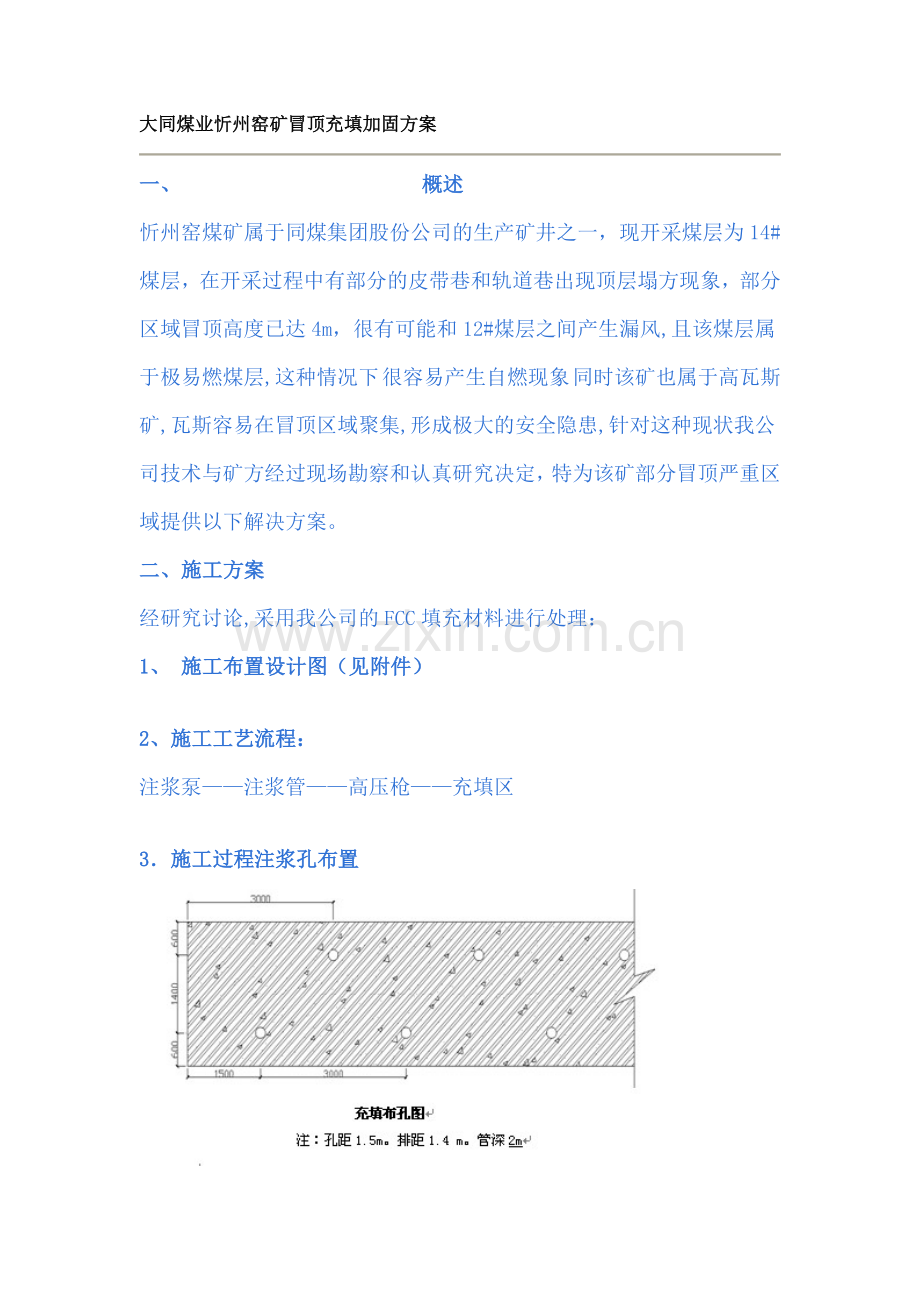

大同煤业忻州窑矿冒顶充填加固方案.doc

大同煤业忻州窑矿冒顶充填加固方案

一、            概述
忻州窑煤矿属于同煤集团股份公司的生产矿井之一，现开采煤层为14#煤层，在 开采过程中有部分的皮带巷和轨道巷出现顶层塌方现象，部分区域冒顶高度已达4m，很有可能和12#煤层之间产生漏风,且该煤层属于极易燃煤层,这种情况下 很容易产生自燃现象 同时该矿也属于高瓦斯矿,瓦斯容易在冒顶区域聚集,形成极大的安全隐患,针对这种现状我公司技术与矿方经过现场勘察和认真研究决定，特为该矿部分冒顶严重 区域提供以下解决方案。
二、施工方案
经研究讨论,采用我公司的FCC填充材料进行处理：
1、 施工布置设计图（见附件）

2、施工工艺流程：
注浆泵——注浆管——高压枪——充填区

3．施工过程注浆孔布置

4．施工采用材料和设备参数
(1)  FCC填充材料参数：
1．系统指标：
数值
重量（T）
1
可充填体积（m3）
20
有效储存期（常温）（月）
3
反应时间（S）
10-60
膨胀倍数
20-40
防火等级
M1
10%受压变形抗压强度（MPa）
0.1-0.2

（2） 设备参数
项  目
参  数  值
供气压力(Mpa)
0.4
0.5
0.63
排浆压力(Mpa)
0
5
12
18
0
5
12
18
0
12
18
25
排浆流量(L/min)
14
8
4
2
17
9
5
3.5
20
6
5
2
耗气量(m3/min)
3
3
2.6
2
3.3
3
3
3
3.5
3.5
3.5
3
噪声声压级(dB)
95
使用温度(℃)
-5～50
重量(kg)(含吸排浆管路)
105
最高工作气压(Mpa)
0.63
适用介质
液体材料

三、充填安全措施：
（1）        注浆前应对注浆系统全面细致检查，注浆阀管及压力表等具体         接头部位是否牢固，轧头是否拧紧，是否会引起短管或掉浆事故。
（2）        注浆时浆液溅到眼睛里，应用大量清水冲洗。
（3）        压力表、要定期检查，坏表应该立即更换。
（4）        专人看吸浆枪头，以防枪头糊堵。
四、工程质量：
施工过程严格甲方要求进行,竣工后满足安全生产的标准。
1、            由甲方明确划定充填区域.
2、            由甲方指派的技术人员对工程质量进行监督控制.
3、            在施工过程中甲乙双方对施工所遇到的问题进行开会讨论确定.
4、            施工完毕甲乙双方确认工程质量签字、盖章.
