2008年新泰市技能大赛电焊工操作试题
一、 项目：
1、试题名称
（1） Q235板——板对接仰位手弧焊（见图1）
（2） 20g管——管对接斜立45°固定手弧焊（见图2）
2、试题文字或图表的技术说明：
装 配 图
板——板仰焊 管——管斜立45°固定焊

图号 1 图号 2
名称 板件 名称 管——管
数量 2 数量 2
技术要求
1、要求单面焊双面成形。
2、钝边、间隙自定，板状允许采用反变形。
3、焊条直径自定。
4、试件离地面高度自定；固定焊接不得移动试件。
二、 考试规则
1、所用试件、焊接材料的种类和数量必须按管理制度领用，试件要统一打印钢字考号标记。
2、考生应提前五分钟持准考证进入指定的考位。
3、考评人员与考生比例1：5。
4、除考评人员及有关工作人员外，其它人员不准进入实际操作考试现场。
5、焊接时不允许坐着或靠着其它物件。
6、试件的点固、焊接及清理应由考生独立完成。

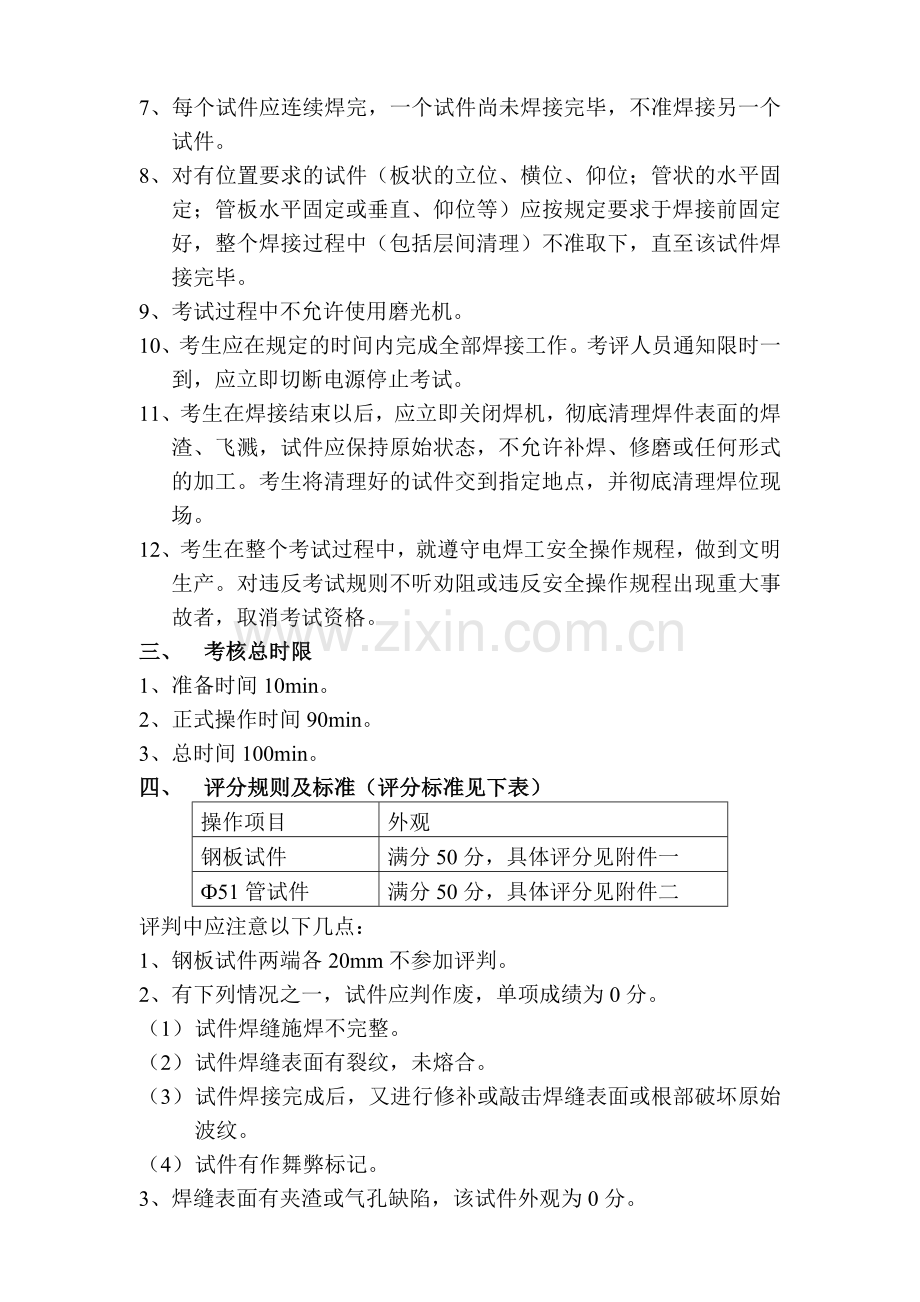

7、每个试件应连续焊完，一个试件尚未焊接完毕，不准焊接另一个试件。
8、对有位置要求的试件（板状的立位、横位、仰位；管状的水平固定；管板水平固定或垂直、仰位等）应按规定要求于焊接前固定好，整个焊接过程中（包括层间清理）不准取下，直至该试件焊接完毕。
9、考试过程中不允许使用磨光机。
10、考生应在规定的时间内完成全部焊接工作。考评人员通知限时一到，应立即切断电源停止考试。
11、考生在焊接结束以后，应立即关闭焊机，彻底清理焊件表面的焊渣、飞溅，试件应保持原始状态，不允许补焊、修磨或任何形式的加工。考生将清理好的试件交到指定地点，并彻底清理焊位现场。
12、考生在整个考试过程中，就遵守电焊工安全操作规程，做到文明生产。对违反考试规则不听劝阻或违反安全操作规程出现重大事故者，取消考试资格。
三、 考核总时限
1、准备时间10min。
2、正式操作时间90min。
3、总时间100min。
四、 评分规则及标准（评分标准见下表）
操作项目
外观
钢板试件
满分50分，具体评分见附件一
Ф51管试件
满分50分，具体评分见附件二
评判中应注意以下几点：
1、钢板试件两端各20mm不参加评判。
2、有下列情况之一，试件应判作废，单项成绩为0分。
（1） 试件焊缝施焊不完整。
（2） 试件焊缝表面有裂纹，未熔合。
（3） 试件焊接完成后，又进行修补或敲击焊缝表面或根部破坏原始波纹。
（4） 试件有作舞弊标记。
3、焊缝表面有夹渣或气孔缺陷，该试件外观为0分。
