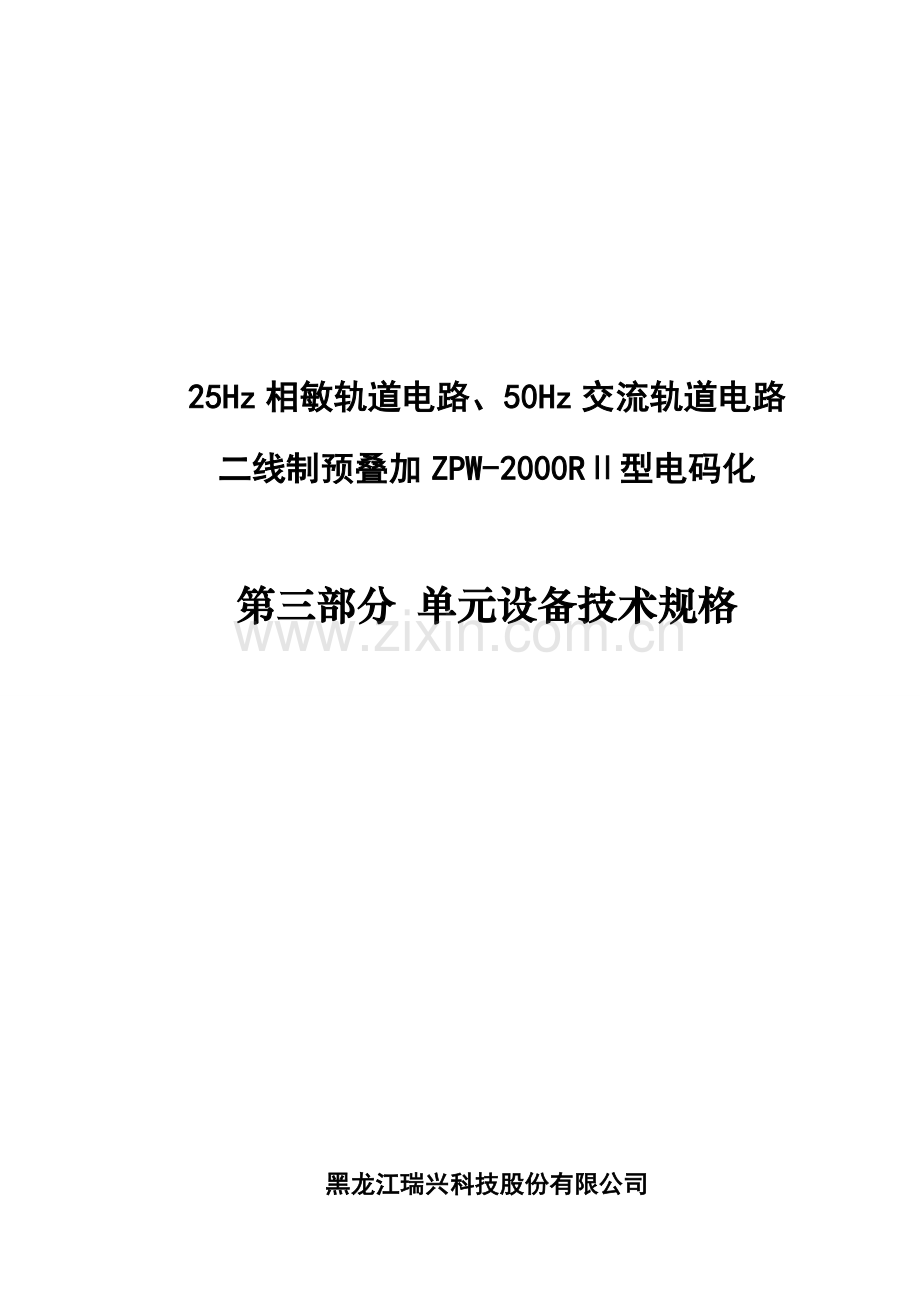

叙述

25Hz相敏轨道电路、50Hz交流轨道电路
二线制预叠加ZPW-2000RⅡ型电码化

第三部分 单元设备技术规格

黑龙江瑞兴科技股份有限公司

1

本部分版本及信息说明

部分内容
25Hz相敏轨道电路、50Hz交流轨道电路
二线制预叠加ZPW-2000RⅡ型电码化
第三部分 单元设备技术规格
版本
V1.0
变更章节

变更原因

日期
2011-1-8
变更人

撰稿
张红
校对
肖彩霞
批准
邓迎宏

I

目录
本部分版本及信息说明 I
1 系统设备规格型号 1
1.1 设备的型号及名称 1
1.2 设备代号的含义 1
1.3 设备型号示例 2
2 室内单元设备 2
2.1 发送器 2
2.2 功放器 7
2.3 发送采集器 10
2.4 采集中继器 12
2.5 系统维护终端 14
2.6 无绝缘站内移频机柜 16
2.7 发送调整器 24
2.8 发送调整组合 25
2.9 股道电阻组合 28
2.10 岔区电阻组合 31
2.11 ZPW·NGL-R型室内隔离盒 33
2.12 ZPW·FNGL-R型室内隔离盒 34
3 室外单元设备 35
3.1 ZPW·WGL-R型室外隔离盒 35
3.2 ZPW·FWGL-R型室外隔离盒 36
3.3 ZPW·WGFH-R型室外隔离防护盒 37
4 其它设备 38
4.1 补偿电容器 38
4.2 数字电缆(铁路内屏蔽数字信号电缆) 39

1　 系统设备规格型号
1.1　 设备的型号及名称
ZPW-2000RⅡ型站内移频电码化设备的型号及名称见表1.1－1。
表1.1－1
序号
型号
设备名称
备注
1
ZPW·F-R
发送器
室内设备
2
ZPW·A-R
功放器
室内设备
3
ZPW·CF-R
发送采集器
室内设备
4
ZPW·ZC-R
采集中继器
室内设备
5
ZPW·DX-R
系统维护终端
室内设备
6
ZPW·GNW-2000R
无绝缘移频站内机柜
室内设备
7
ZPW·TF-R
发送调整器
室内设备
8
ZPW·UTF-R
发送调整组合
室内设备
9
ZPW·URG
股道电阻组合
室内设备
10
ZPW·URC
岔区电阻组合
室内设备
11
铁路专用
站内综合架
室内设备
12
ZPW·NGL-R
室内隔离盒
室内设备
13
ZPW·FNGL-R
室内隔离盒
室内设备
14
ZPW·WGL-R
室外隔离盒
室外设备
15
ZPW·FWGL-R
室外隔离盒
室外设备
16
ZPW·WGFH-R
室外隔离防护盒
室外设备
1.2　 设备代号的含义
设备代号的含义见表1.2－1。
表1.2－1
序号
代号
含义

序号
代号
含义
1
A
功放、架
9
N
站内、室内
2
B
变压器、补偿
10
P
移频、匹配
3
C
采集、岔区、电容
11
R
电阻、瑞兴
4
D
终端
12
T
调整
5
F
发送、防护、非电化
13
U
组合
6
G
柜、轨道、隔离
14
W
无绝缘、室外
7
H
盒
15
X
系统
8
L
隔离
16
Z
中继、自动闭塞

1.3　 设备型号示例
瑞兴
发送器
无绝缘
移频
自动闭塞
Z P W · F -R

企业代号
年代号
无绝缘
移频
自动闭塞
Z P W －2000 R

2　 室内单元设备
2.1　 发送器
2.1.1　 用途
发送器适用于电化或非电化站内电码化区段，是站内移频电码化区段的发送源，用于产生向轨道电路发送的高精度、高稳定的移频信息。
2.1.2　 产品型号及结构特征
l 产品型号：ZPW·F-R
l 最大外形尺寸（l×b×h）：378mm×40.3mm×217.6mm
l 重量:1.02kg
l 外形结构：发送器采用铝合金型材结构，内部由母板、主板、显示板三块印制板组成，电气联接采用72针接插件插拔方式。面板采用贴PC膜工艺，在面板上有一个拉手和两个固定螺栓，设有报警指示灯、通信指示灯、低频指示器、四种载频信息（1700、2000、2300、2600）指示灯和-1、-2载频类型指示灯。外形结构见图2.1-1。

图2.1-1 发送器外形图
2.1.3　 主要技术指标
发送器的主要技术指标见表2.1-1。
表2.1-1
序号
测试内容
技术指标
备 注
1
低频频率变化率
±0.12%

2
载频上下边频变化 Hz
±0.1
四种载频、-1、-2
3
移出电压 AC V
5.50±0.10
负载电阻5kΩ
4
报警电压 DC V
22.0±2.0
1～4线圈1700Ω负载
5
绝缘电阻
≥200 MΩ
出线端子对机壳， DC500V
6
绝缘耐压
设备无闪络现象
50Hz、AC500V，时间1min
2.1.4　 工作原理
电路结构框图见图2.1-2。发送器由发送主板电路、低频和载频、-1、-2读入电路、安全与门电路、FSK输出电路、报警继电器驱动电路、低频及主、副CPU工作指示灯电路、电源电路等部分构成。
发送器通电后，双CPU同时读入低频、载频、-1、-2设定条件，主CPU根据读入条件将编码信息送入编码芯片，编码芯片在主CPU的控制下，向D/A输出移频转换数据，由D/A产生低频和载频合成移频信号输出。一路给功放电路，另一路给副CPU进行校核；副CPU将D/A输出的移频信号进行数据采集、DSP数字处理、FFT频域分析译码得出的低频、载频信息与读入的低频、载频信息进行校核，并对信号频谱的载频和低频的频率精度进行检测。主CPU对输出的低频信息进行频率检测。当主CPU和副CPU检测通过后，主CPU和副CPU共同输出安全门脉冲产生受控电源，给功放电路的前级供电。主CPU产生的移频信号经功放输出。同时使发送报警继电器吸起。当双 CPU校核不一致时，安全与门无信号使受控电源无输出。功放前级无电源而使功出无输出。同时使发送报警继电器落下报警。 （与功放器配合使用时，工作正常面板上安全门灯、报警灯、一个载频灯、-1或-2、一个低频灯应点亮）。

图2.1-2 发送器电路原理框图
2.1.5　 面板指示灯含义
2.1.5.1　 报警指示灯：发送器、功放器工作均正常时，报警继电器吸起，该指示灯应点亮。故障时，灭灯。
2.1.5.2　 通信指示灯：“检测A”为主CPU CNA工作指示灯。“检测B”为副CPU CNA工作指示灯。
2.1.5.3　 低频指示器：可显示“10.3”、“11.4”、“12.5”、“13.6”、“14.7”、“15.8”、“16.9”、“18”、“19.1”、“20.2”、“21.3”、“22.4”、“23.5”、“24.6”、“25.7”、“26.8”、“27.9”、“29”18种低频数字指示。发送器发送那一种低频，面板低频指示窗显示对应的低频数字。
2.1.5.4　 载频指示灯：“1700”、“2000”、“2300”、“2600”四种载频，“-1”、“-2”载频类型指示灯，发送器工作在那一种载频状态下，面板上对应的载频灯应点亮，四种载频，同时只有一个被点亮，-1、-2灯，同时也只有一个被点亮。
2.1.6　 端子定义
2.1.6.1　 载频设置：载频设定公共端、载频设置端、载频-1、-2设定公共端、载频类型设置端
基准载频设置端有4个，以4个基准载频中心频率命名。载频类型设置端有2个，-1型表示基准载频加1.4Hz、-2型表示基准载频减1.3Hz，构成八种载频。
无效载频设置状态有两种情况，一种情况是，载频设定公共端未与任何载频设置端连接，或未与任何载频类型设置端连接；另一种情况是，载频设置公共端与一个以上的载频设置端连接，或载频-1、-2设定公共端与一个以上的载频类型设置端连接。在无效载频设置状态下，发送器处于故障状态，报警继电器落下。
2.1.6.2　 低频编码：低频编码公共端、低频编码端
低频编码端有18个，以18个低频命名。无效低频编码状态有两种情况，一种情况是，低频编码公共端未与任何低频编码端连接；另一种情况是，低频编码公共端与一个以上的低频编码端连接。在无效低频编码状态下，发送器处于故障状态，报警继电器落下。
2.1.6.3　 单频（边频）编码：低频编码公共端、单频（边频）编码端
单频编码状态，低频编码公共端未与单频编码端连接为有效；断开为无效。
2.1.6.4　 移频输出：移频输出+、移频输出-
该输出端子输出FSK信号连接到功放器的移频输入，发送器产生的移频信号经过功率放大后才能作为轨道电路的工作信号。
2.1.6.5　 报警输出：报警输出+、报警输出-
其中，“+”号代表直流电压正极，“-”号代表直流电压负极。输出为直流24V电压，可直接驱动JWXC-1700安全型继电器。
2.1.6.6　 功放器状态检查：功放自检输入1、功放自检输入2
发送器输出的移频信号要经过功放器的功率放大，该端子将经过功放器放大后的移频信号回采，以实现发送至功放器的闭环检测。
2.1.6.7　 工作电源：DC48V输入+、DC48V输入-
其中，“+”号代表直流电压正极，“-”号代表直流电压负极。
2.1.6.8　 电磁兼容防护：保护地
该端子接系统综合地线。
2.1.6.9　 检测端子：报警、安全门检测输出公共端（E）、低频、安全门检测输出2（C）、报警检测输出
给发送采集器提供检测条件（低频、报警）。
2.1.6.10　 地址编码：地址编码公共端、地址编码端、段地址编码端
段地址编码端用于设定发送器所在的机柜序号及层号；地址编码端用于设定发送器所在层中的地址（即地址为发送1、发送2、发送3或发送4）。
2.1.7　 设备出线端子代号及用途说明
2.1.7.1　 发送器接插件端子代号及用途说明见表2.1-2。

表2.1-2

D
B
Z
2
载频-1、-2设定公共端
低频公共端
地址编码公共端
4
-1型载频
10.3
地址编码1
6
-2型载频
11.4
地址编码2
8
载频设定公共端
12.5
地址编码3
10
1700Hz载频
13.6
地址编码4
12
2000Hz载频
14.7
地址编码5
14
2300Hz载频
15.8
地址编码6
16
2600Hz载频
16.9
地址编码7
18
状态设定公共端
18.0
地址编码8
20
测试端
19.1
地址编码9
22

20.2
地址编码10
24
ZCAN总线（H）
21.3
地址编码11
26
ZCAN总线（L）
22.4
地址编码12
28
FCAN总线（H）
23.5
2段地址编码1
30
FCAN总线（L）
24.6
2段地址编码2
32
报警继电器输出（+）
25.7
2段地址编码3
34
报警继电器输出（-）
26.8
2段地址编码4
36
移频输出+
27.9
1段地址编码1
38
移频输出-（编码地）
29.0
1段地址编码2
40
报警检测输出
单频
1段地址编码3
42
低频、安全门检测输出2（C）
功放自检输入1
1段地址编码4
44
报警、安全门检测输出公共端（E）
功出自检输入2
安全地G
46
DC48V输入+
DC48V输入+
DC48V输入+
48
DC48V输入-
DC48V输入-
DC48V输入-
2.1.7.2　 低频构成条件见表2.1-3。
表2.1-3
连接端子
低频频率(Hz)
B2-B4
10.3
B2-B6
11.4
B2-B8
12.5
B2-B10
13.6
B2-B12
14.7
B2-B14
15.8
B2-B16
16.9
B2-B18
18
B2-B20
19.1
B2-B22
20.2
B2-B24
21.3
B2-B26
22.4
B2-B28
23.5
B2-B30
24.6
B2-B32
25.7
B2-B34
26.8
B2-B36
27.9
B2-B38
29
2.1.7.3　 载频、-1、-2构成条件见表2.1-4。
表2.1-4
连接端子
载频
D8-D10
1700（Hz）
D8-D12
2000（Hz）
D8-D14
2300（Hz）
D8-D16
2600（Hz）
D2-D4
-1型
D2-D6
-2型
2.1.7.4　 八种载频构成条件见表2.1-5。
表2.1-5
连接端子
载频频率
D8-D10 D2-D4
1701.4Hz（1700-1）
D8-D12 D2-D4
2001.4Hz（2000-1）
D8-D14 D2-D4
2301.4Hz（2300-1）
D8-D16 D2-D4
2601.4Hz（2600-1）
D8-D10 D2-D6
1698.7Hz（1700-2）
D8-D12 D2-D6
1998.7Hz（2000-2）
D8-D14 D2-D6
2298.7Hz（2300-2）
D8-D16 D2-D6
2598.7Hz（2600-2）
2.2　 功放器
2.2.1　 用途
将发送器输出的移频信号放大后，向轨道电路发送移频信号。功放器四种载频通用。功率输出分1、2、3、4、5级电平。
2.2.2　 产品型号及结构特征
l 产品型号：ZPW·A-R
l 外形尺寸：378mm×76mm×217.6mm(l×b×h)
l 重 量：2.9kg
l 外形结构：功放器采用铝合金型材结构，内部由一块电路印制板和散热片组成，电气联接采用48针接插件插拔方式。面板采用贴PC膜工艺，在面板上有一个拉手和两个固定螺栓，设有功出指示灯、电源开关和熔断器。外形结构见图2.2-1。

图2.2-1 功放器外形图
2.2.3　 主要技术指标
功放器的主要技术指标见表2.2-1。
表2.2-1
序号
测试内容
技术指标
备 注
1
功出电压 AC V
1电平
161.0～170.0
载频1700-1、2000-1、2300-1、
2600-1低频20.2Hz分别调试。
400Ω负载
2电平
146.0～154.0
3电平
128.0～135.0
4电平
104.5～110.5
5电平
75.0～79.5
2
绝缘电阻
≥200 MΩ
接线端子对机壳， DC500V
3
绝缘耐压
设备无闪络现象
50Hz、AC1000V，时间1min
2.2.4　 工作原理
电路构成原理框图见图2.2-2。发送器输出的移频信息送至功放器，经输入电路送功率放大电路放大输出，同时，功出检测电路完成功放电压的采样反馈及检测输出。
2.2.5　 面板指示灯含义
功出灯：功放工作正常时，亮灯。故障时灭灯。

图2.2-2 功放器电路原理框图
2.2.6　 接插件端子定义及功率电平级使用
2.2.6.1　 接插件端子定义见表2.2-1
表2.2-2

D
B
Z
2
移频信号输入1

功放电流检测输出1
4
移频信号输入2

功放电流检测输出2
6
移频功出1
移频功出1
移频功出1
8
移频功出2
移频功出2
移频功出2
10
DC48V输入-
DC48V输入-
DC48V输入-
12
DC48V输出+
DC48V输出+
DC48V输出+
14
功率输出调整端1
功率输出调整端1
功出选择端1
16
功出选择端2
DC48V输入+
DC48V输入+
18
功率输出调整端2
功率输出调整端2

20
功率输出调整端3
功率输出调整端3

22
功率输出调整端4
功率输出调整端4
功出电压检测1
24
功率输出调整端5
功率输出调整端5

26
功率输出调整端6
功率输出调整端6
功出电压检测2
28
功率输出调整端7
功率输出调整端7

30
功率输出调整端8
功率输出调整端8
功放电压自检测输出1
32
功率输出调整端9
功率输出调整端9
功放电压自检测输出2

D
B
Z
2.2.6.2　 功率输出电平级使用
功放器的输出电平选择在移频层背板的对应万可端子上封连，连接端子见表2.2-3。
表2.2-3
使用电平
连接D11、D12、D13或D14万可8P端子
发送1～4功出端子
5电平
1—2
4电平
1—3
3电平
1—4
2电平
1—5
1电平
1—6
2.3　 发送采集器
2.3.1　 用途
发送采集器用于采集站内移频机柜内功放器、发送器等单元设备的电压、电流、频率及工作状态等数据，并将数据汇总至采集中继器，采集中继器上传维护终端与微机监测等上位机进行数据通信。
2.3.2　 产品型号及结构特征
l 产品型号：ZPW·CF-R
l 外形尺寸（1×b×h）：378mm×40.3mm×217.6mm
l 重 量: 1.27㎏
l 外形结构：发送采集器采用铝合金型材结构，电气联接采用72针接插件插拔方式，内部由母板、主板、显示板三块印制板组成。面板采用贴PC膜工艺，在面板上有一个拉手和两个固定螺栓，设有工作指示灯、通信指示灯。
2.3.3　 主要技术指标
发送采集器的主要技术指标见表2.3-1。
表2.3-1
序号
测试内容
技术指标
备 注
1
低频采集精度 Hz
±0.03
18种低频
2
载频采集精度 Hz
±0.1
四种载频、-1、-2
3
功出电压采集精度
±3%
1-5电平分别测试
4
绝缘电阻
≥200 MΩ
接线端子对机壳， DC500V
5
绝缘耐压
设备无闪络现象
50Hz/AC500V，时间1min
2.3.4　 工作原理
发送采集器电路结构见图2.3-1。模拟量数据包括功出电压，经输入电路隔离降压后，与直流偏压叠加送至模拟量采集器，其中功出电压数据还送至比较器；开关量、低频及地址编码数据经光电隔离后送至数字量采集器，比较电路输出也送至载频频率采集器。CPU读取各采集器数据，经计算处理后保存至RAM。当主控节点（主机）要求发送采集器发送数据时，就将主机要求的数据发送到CAN总线。发送采集器通信协议：CAN2.0B 。
2.3.5　 面板指示灯含义
工作灯正常工作时应点亮，第一路CAN通信正常时“采集A”指示灯点亮闪烁。第二路CAN通信正常时“采集B”指示灯点亮闪烁。

图2.3-1 发送采集器电路结构框图

2.3.6　 设备引线端子代号及用途说明
发送采集器72针接插件端子代号及用途说明见表2.3-2。
表2.3-2

D
B
Z
2
区段1功出电压输入1
区段2功出电压输入1
区段3功出电压输入1
4
区段1功出电压输入2
区段2功出电压输入2
区段3功出电压输入2
6
区段1功出电流输入1
区段2功出电流输入1
区段3功出电流输入1
8
区段1功出电流输入2
区段2功出电流输入2
区段3功出电流输入2
10
区段4功出电压输入1
区段4功出电流输入1
测试条件1
12
区段4功出电压输入2
区段4功出电流输入2
地址编码公共端/BJ公共端
14
DC+48V
安全地
DC+48V
16
048V

048V
18
地址编码端子1
1FBJ接点条件入
编码脉冲
20
地址编码端子2
2FBJ接点条件入
1FS低频检测输入
22
地址编码端子3
3FBJ接点条件入
2FS低频检测输入
24
地址编码端子4
4FBJ接点条件入
3FS低频检测输入
26
地址编码端子5

4FS低频检测输入
28
地址编码端子6

1FS自检报警输入
30
段地址1编码端子1

2FS自检报警输入
32
段地址1编码端子2

3FS自检报警输入
34
段地址1编码端子3

4FS自检报警输入
36
段地址1编码端子4

低频检测公共端
38
段地址2编码端子1

CAN1总线通信L端sja1000
40
段地址2编码端子2

CAN1总线通信H端sja1000
42
段地址2编码端子3

CAN0总线通信L端
44
段地址2编码端子4

CAN0总线通信H端
46
区段1冗余盒断路器报警接点条件入

编码脉冲1
48
区段2冗余盒断路器报警接点条件入

D
B
Z
2.3.7　 CAN通信协议
发送采集器遵循CAN2.0B协议，通信时采用主机查询点名的方式。
2.4　 采集中继器
2.4.1　 功能
通过CAN总线接收和汇总发送器、发送采集器的各种状态数据。并将汇总的数据经第一路LAN总线发送到系统维护终端，为电务维护人员提供实时故障分析和维护数据。另一路LAN总线可将数据上传给微机监测。提供现场设备的维护数据。同时为GPRS提供12V/0.5A电源。
2.4.2　 产品型号及特征
l 产品型号：ZPW·ZC-R
l 外形尺寸（1×b×h）：378mm×40.3mm×217.6mm
l 重 量: 0.9㎏
l 外形结构：采集器采用铝合金型材结构，电气联接采用72针接插件插拔方式，内部由母板、主板、灯板三块印制板组成。面板采用贴PC膜工艺，在面板上有一个拉手和两个固定螺栓，设有工作指示灯、通信指示灯。
2.4.3　 主要技术指标
表2.4-1
序号
测试内容
技术指标
备 注
1
绝缘电阻
≥200 MΩ
接线端子对机壳， DC500V
2
绝缘耐压
设备无闪络现象
50Hz/AC500V，时间1min

2.4.4　 工作原理
采集中继器经多路独立CAN总线分别点名发送器、发送采集器的各种检测数据并汇总存入RAM中。同时采集工作状态设定，根据设定要求对数据进行整理，同时接收上位机显示维护终端和微机检测发送命令，并按着上位机的命令进行相关的数据发送。采集中继器遵循CAN2.0B和LAN通信协议。电路原理框图见图2.4-1。

图2.4-1 采集中继器电路原理框图
2.4.5　 面板指示灯含义
工作灯正常工作时应点亮，其他通信灯对应通道正常工作时应闪亮。对应通道故障或不工作时不闪。
2.4.6　 设备引线端子代号及用途说明
表2.4-2 采集中继器接插件端子定义

D
B
Z
2
编码公共端
下行接车正方向采集
下行发车正方向采集
4
编码地
上行接车正方向采集
上行发车正发向采集
6
下行发车站联3G采集
下行发车站联1G采集
下行发车站联2G采集
8
上行发车站联3G采集
上行发车站联2G采集
上行发车站联1G采集
10
下行接车站联3G采集
下行接车站联2G采集
下行接车站联1G采集
12
上行接车站联3G采集
上行接车站联2G采集
上行接车站联1G采集
14

16

18

20
地址编码1

22
地址编码4
地址编码3
地址编码2
24
地址编码7
地址编码6
地址编码5
26
LAN1接收端子+
LAN1接收端子-
地址编码8
28
LAN1发送端子+
LAN1发送端子-
LAN1接地端1
30
LAN2接收端子+
LAN2接收端子-
状态编码28
32
LAN2发送端子+
LAN2发送端子-
LAN2接地端1
34
RS-232接收器输入
RS-232驱动器输出
串口地
36
CPU-CAN总线2（H）
CPU-CAN总线1（L）
CPU-CAN总线1（H）
38
CPU-CAN总线3（L）
CPU-CAN总线3（H）
CPU-CAN总线2（L）
40
CAN总线1（H）
CPU-CAN总线4（L）
CPU-CAN总线4（H）
42
CAN总线2（L）
CAN总线2（H）
CAN总线1（L）
44
状态编码29
CAN总线3（L）
CAN总线3（H）
46
DC48V+入
CAN总线4（L）
CAN总线4（H）
48
DC48V-入
状态编码30
安全地
2.5　 系统维护终端
2.5.1　 功能
1） 通过LAN总线接收来自采集中继汇总的各种检测信息，处理成界面显示的数据。系统维护终端可显示各轨道区段接收状态数据,发送状态数据,通道的状态和回放历史数据。
2） 将信息数据按时间顺序存储，形成数据报表。
3） 将信息数据按时间顺序绘制辅助分析曲线，显示数据曲线。
4) 建立报警分析机制，根据信息数据分析报警原因。
5) 历史数据存放在固态硬盘中,存储量1个月,接收的数据以天为单位生成文件夹（文件格式为可读通用格式），按FIFO方式推出，数据推出单位为天。
6) 经RS232总线与GPRS卡通信，由GPRS卡经无线通道上传远程维护中芯机站。提供远程遥测维护通道。
7) 历史数据和实时数据可经LAN总线上传上位机。
8) 历史数据和实时数据可经USB接口导出到外部移动存储设备。
2.5.2　 产品型号及结构特征
2.5.3　 产品型号及结构特征
l 产品型号：ZPW·GNW-2000R
l 外形尺寸:416mm×431mm×88mm（l×b×h）
l 重 量: 12kg
l 外形机构见图2.5-1

图2.5-1 系统维护终端外形图
2.5.4　 工作原理
维护终端原理框图见图2.5-2。检测维护终端由专用工控机和多路RS232串行总线和LAN总线、USB接口、LCD显示接口、其中两路LAN分别接收两台采集中继器汇总的信息，经处理器处理分析整理后，存入固态硬盘中，用于信息回放和存储。当接收到上级服务器命令或产生某些报警信息时，经RS232连接的GPRS向上位机发送，为远程遥测提供数据。同时经LAN总线与微机监测通信，上传系统状态信息。检测维护终端遵循RS232和LAN通信协议。维护终端工作界面见图2.5-3。

图 2.5-2 维护终端原理框图

图2.5-3 维护终端工作界面
2.6　 无绝缘站内移频机柜
2.6.1　 用途
无绝缘站内移频机柜用于集中安装发送器、功放器、发送采集、采集中继及系统维护终端等室内设备。
2.6.2　 产品型号及结构特征
l 产品型号：ZPW·GNW-2000R
l 外形尺寸:900mm×600mm×2350mm（l×b×h）
l 重 量: 300kg
l 结构与特性
站内移频机柜由四层移频设备层、一层维护层和一层零层组成，可安装16套站内发送设备（每层安装4套设备），无绝缘站内移频机柜的外形结构见图2.6-1。零层正面安装有电源接线端子，用于外电源与机柜内部设备的连接；零层背面安装有一块电路印制板，上面装有17组用万可端子组合而成的2×18端子，用于机柜内部设备与外部工程配线的连接。每个移频层的背面安装有一块电路印制板，层中的发送器、功放器及发送采集器通过接插件与电路板连接，层内部设备之间的电气配线则由电路印制板布线完成。柜内部层间配线，除电源线、功出线采用阻燃塑料软连接线外，其它皆采用工厂特制的标准规格线缆连接。

1移频层
3移频层
2移频层
维护层
4移频层
零层

图2.6-1 无绝缘站内移频机柜正面结构图

2.6.3　 零层说明
零层的正面安装有10片万可284系列配电接线端子WD1～WD10。WD1、WD2、WD5、WD6、WD9为+48V电源，采用灰色；WD3、WD4、WD7、WD8、WD10为048V电源，采用蓝色。每个端子片的端子1为外电源接入端子，螺丝压接柜外电源引接线；端子2～4为柜内电源配线端子，压接至各移频层和维护层的电源配线。每个端子片的1～4为一个端子，端子片WD1与WD2、WD3与WD4、WD5与WD6、WD7与WD8，每2组端子片通过跨接器连接使两组端子为同一等电位点。汇流排HD用于连接各层设备的屏蔽地线。零层正面电源端子布置图见图2.6-2。

图2.6-2 零层正面电源端子布置图
零层背面端子布置见图2.6-3。端子01～026用于柜内设备与外部工程配线的连接，D01～D33用于零层至层间的机柜内部配线，开关K1、K2用于零层CAN通信总线终端匹配电阻设定。
图2.6-3 零层背面端子布置图
零层01～015（万可端子2×18P）的端子定义见表2.6-1
表2.6-1
01～015 （第四层发送1～第一层发送3出线端子）

02
01

1
功出1
29.0Hz（F1）
1
2
功出2
27.9Hz（F2）
2
3
FBJ+（DC24V）
26.8Hz（F3）
3
4
FBJ-（DC24V）
25.7Hz（F4）
4
5
FBJ采集1
24.6Hz（F5）
5
6
FBJ采集2
23.5Hz（F6）
6
7
载频类型
22.4Hz（F7）
7
8
-1
21.3Hz（F8）
8
9
-2
20.2Hz（F9）
9
10
载频公共端
19.1Hz（F10）
10
11
1700Hz
18.0Hz（F11）
11
12
2000Hz
16.9Hz（F12）
12
13
2300Hz
15.8Hz（F13）
13
14
2600Hz
14.7Hz（F14）
14
15

13.6Hz（F15）
15
16

12.5Hz（F16）
16
17
低频编码公共端
11.4Hz（F17）
17
18

10.3Hz（F18）
18
零层016（万可端子2×24P）的端子定义见表2.6-2
表2.6-2
016 [ 第一层发送4（N+1）出线端子]

02
01

1
功出1
29.0Hz（F1）
1
2
功出2
27.9Hz（F2）
2
3
FBJ+（DC24V）
26.8Hz（F3）
3
4
FBJ-（DC24V）
25.7Hz（F4）
4
5
FBJ采集1
24.6Hz（F5）
5
6
FBJ采集2
23.5Hz（F6）
6
7
载频类型
22.4Hz（F7）
7
8
-1
21.3Hz（F8）
8
9
-2
20.2Hz（F9）
9
10
载频公共端
19.1Hz（F10）
10
11
1700Hz
18.0Hz（F11）
11
12
2000Hz
16.9Hz（F12）
12
13
2300Hz
15.8Hz（F13）
13
14
2600Hz
14.7Hz（F14）
14
15

13.6Hz（F15）
15
16

12.5Hz（F16）
16
17
低频编码公共端
11.4Hz（F17）
17
18

10.3Hz（F18）
18
19
功出选择端

19
20
功出5电平

20
21
功出4电平

21
22
功出3电平

22
23
功出2电平

23
24
功出1电平

24
零层026（万可端子2×18P）的端子定义见表2.6-3。
表2.6-3
026 (通信总线线束)

02
01

1
开关量采集2
开关量采集1
1
2
开关量采集4
开关量采集3
2
3
开关量采集6
开关量采集5
3
4
开关量采集8
开关量采集7
4
5
开关量采集10
开关量采集9
5
6
开关量采集12
开关量采集11
6
7
开关量采集14
开关量采集13
7
8
开关量采集16
开关量采集15
8
9
开关量采集18
开关量采集17
9
10
开关量采集20
开关量采集19
10
11
开关量采集22
开关量采集21
11
12
开关量采集24
开关量采集23
12
13
开关量采集26
开关量采集25
13
14
开关量采集28
开关量采集27
14
15
报警端子2
报警端子1
15
