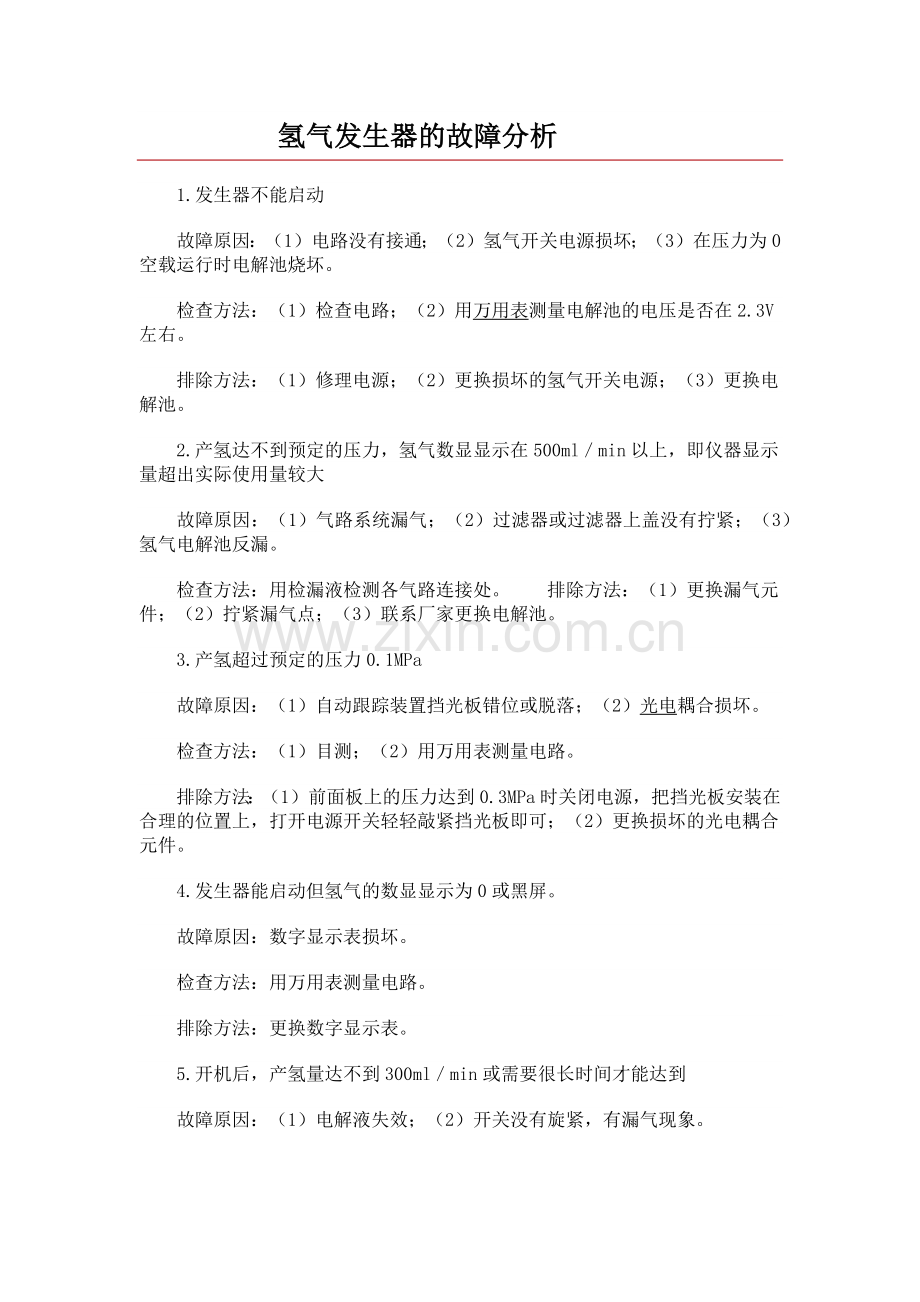

氢气发生器的故障分析
　　1.发生器不能启动
　　故障原因：（1）电路没有接通；（2）氢气开关电源损坏；（3）在压力为0空载运行时电解池烧坏。
　　检查方法：（1）检查电路；（2）用万用表测量电解池的电压是否在2.3V左右。
　　排除方法：（1）修理电源；（2）更换损坏的氢气开关电源；（3）更换电解池。
　　2.产氢达不到预定的压力，氢气数显显示在500ml／min以上，即仪器显示量超出实际使用量较大
　　故障原因：（1）气路系统漏气；（2）过滤器或过滤器上盖没有拧紧；（3）氢气电解池反漏。
　　检查方法：用检漏液检测各气路连接处。　　排除方法：（1）更换漏气元件；（2）拧紧漏气点；（3）联系厂家更换电解池。
　　3.产氢超过预定的压力0.1MPa
　　故障原因：（1）自动跟踪装置挡光板错位或脱落；（2）光电耦合损坏。
　　检查方法：（1）目测；（2）用万用表测量电路。
　　排除方法：（1）前面板上的压力达到0.3MPa时关闭电源，把挡光板安装在合理的位置上，打开电源开关轻轻敲紧挡光板即可；（2）更换损坏的光电耦合元件。
　　4.发生器能启动但氢气的数显显示为0或黑屏。
　　故障原因：数字显示表损坏。
　　检查方法：用万用表测量电路。
　　排除方法：更换数字显示表。
　　5.开机后，产氢量达不到300ml／min或需要很长时间才能达到
　　故障原因：（1）电解液失效；（2）开关没有旋紧，有漏气现象。
　　检查方法：（1）观察电解液的液面是否低于下限或电解液使用半年以上；（2）试漏。
　　排除方法：（1）及时添加二次蒸馏水或去离子水。或将新配置的冷却后电解液（母液）倒人储液桶内，再加入二次蒸馏水或去离子水，水位在水位线上下限之间（氢氧化钾溶液的浓度为l0％左右），拧上外盖，10min后即可使用；（2）继续旋紧开关，使仪器的压力和流量达标。
　　6.开机使用后，产氢量无法稳定，一直在小范围内波动
　　故障原因：电解液失效。
　　检查方法：观察电解液的液面是否低于下限或电解液使用半年以上。
　　排除方法：新配置l0％的氢氧化钾电解液进行更换或加水。
　　7.开机后，产氢量从几十ml／min缓慢增长，其压力无法在5arin时间内达到0。3MPa
　　故障原因：电解池漏。
　　检查方法：目测。
　　排除方法：（1）电解池用台钳夹紧后上紧螺丝；（2）密封处用平面密封胶粘牢；（3）无法修复的机械损坏，要更换电解池。
　　8.仪器腐蚀严重无法使用
　　故障原因：（1）搬运时未将电解液用吸耳球吸干净；（2）未将内盖及外盖拧好，使残留的电解液在运输时外溢。
　　检查方法：目测。
　　排除方法：更换仪器。</P>氢气发生器的安装和使用
　　（一）启动前的准备：
　　1、将仪器从包装箱内取出，检查有无因运输不当而损坏，核对仪器备件，合格证及保修卡是否齐全。并准备以下物品：300mg KOH和硅胶干燥粒若干公斤，玻璃搅拌棒1个，500ml 玻璃容器1个
　　2、加电解液：
　　①、取出备件中氢氧化钾全部倒入一容器内，然后加入二次蒸馏水或去离子水500毫升作为母液，充分搅拌等电解液完全冷却后待用。
　　②、打开储液桶外盖，取出内盖。（内盖是为运输时防止漏液，使用时不得带内盖运行）将内盖保存好，以便再次运输时使用。
　　③、将冷却后的电解液（母液）倒入储液桶内，然后再加入二次蒸
　　馏水或去离子水，不要超过上限水位线， 也不要低于下限水位
　　线。拧上外盖，10分钟后即可使用。
　　（二）仪器自检
　　1、接通电源。
　　2、打开电源开关，此时仪器压力表开始上升，检查仪器面
　　板上电解指示（绿灯）发亮，流量指示（指针表）应指示在1000左右，在5分钟内压力指示（压力表）应达到0.4MPa，指针指示降至“0”， 说明仪器系统工作正常，自检合格。
　　3、如在5分钟后，流量指示还在“1000”，压力指示在“0”， 说明开关没有旋紧有漏气现象，请继续旋紧开关，使仪器的压力、流量达到合格标准。
　　4、仪器使用时应注意流量指示是否与色谱仪用气量一致，如流量指示超出色谱仪实际用量较大时，应停机检漏，其方法参照仪器的故障原因与排除方法进行调整，再用自检方法检查合格后方可使用。
　　5、定期检查过滤器中的硅胶是否变色，如变色请马上更换或再生。其方法为，拧下过滤器，再拧开过滤器上盖，更换硅胶后拧紧过滤器上盖，将过滤器装到底座上拧紧。并检查是否漏气。
　　6、仪器使用一段时间后，电解液会逐渐减少，当电解液位接近下限时应及时补水，此时只需加入二次蒸馏水即可，加液或加水时液位不要超过上限，也不能低于下限。
　　7、当仪器使用半年后，请更换电解液。（氢气发生器使用氢氧化钾溶液的浓度为10%左右。）
　　8、仪器切勿在压力为“0”时空载运行。空载运行时会将电解池和开关电源部件烧坏。造成整个仪器损坏。
