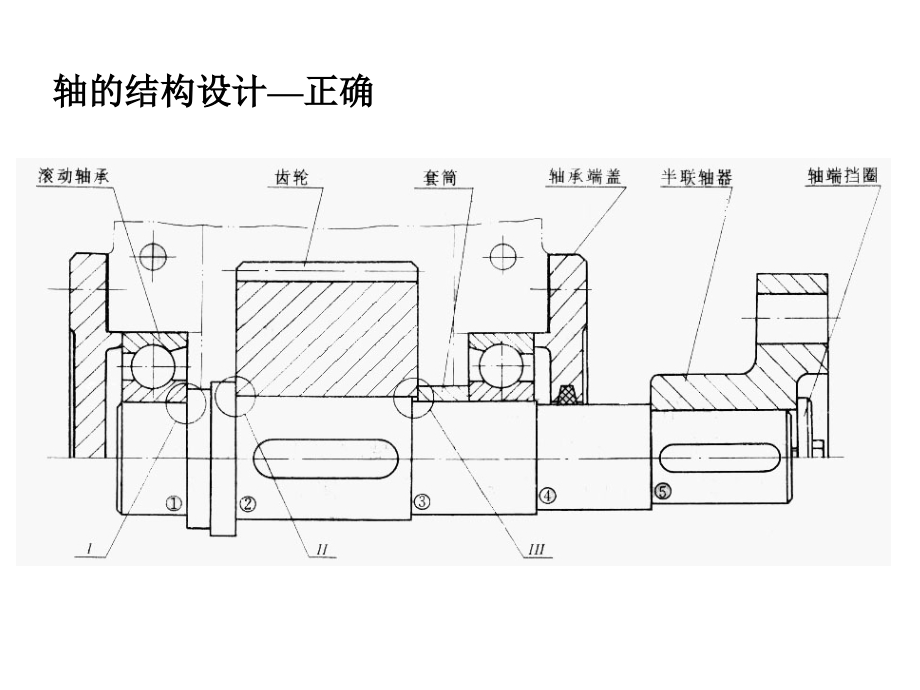

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,#,轴的结构设计,正确,轴系结构改错,错误,正确答案,错误,正确答案,错误,1.,左侧键太长，套筒无法装入,2.,多个键应位于同一母线上,改错,下图有何问题？,正确图,轴系结构改错,错误原因,3.,同一轴上的两个平,键应布置在同一母线，,否则不便于轴的加工。,1.,键太长，右端套筒,无法装入。,2.,轮毂上键槽未开通，,右端齿轮无法装入。,4.,考虑齿轮安装的方便性,2.,齿轮右侧未作轴向固定,1.,轴两端均未倒角,7.,轴端挡圈未直接压在轴端轮毂上,6.,齿轮与右轴承装卸不便,3.,齿轮处键槽太短,4.,键槽应开在同一条直线上,5.,左轴承无法拆卸,指出图中轴结构设计中的不合理之处，并绘出改进后的结构图,作业,13-7,
