《电工技术》练习.doc

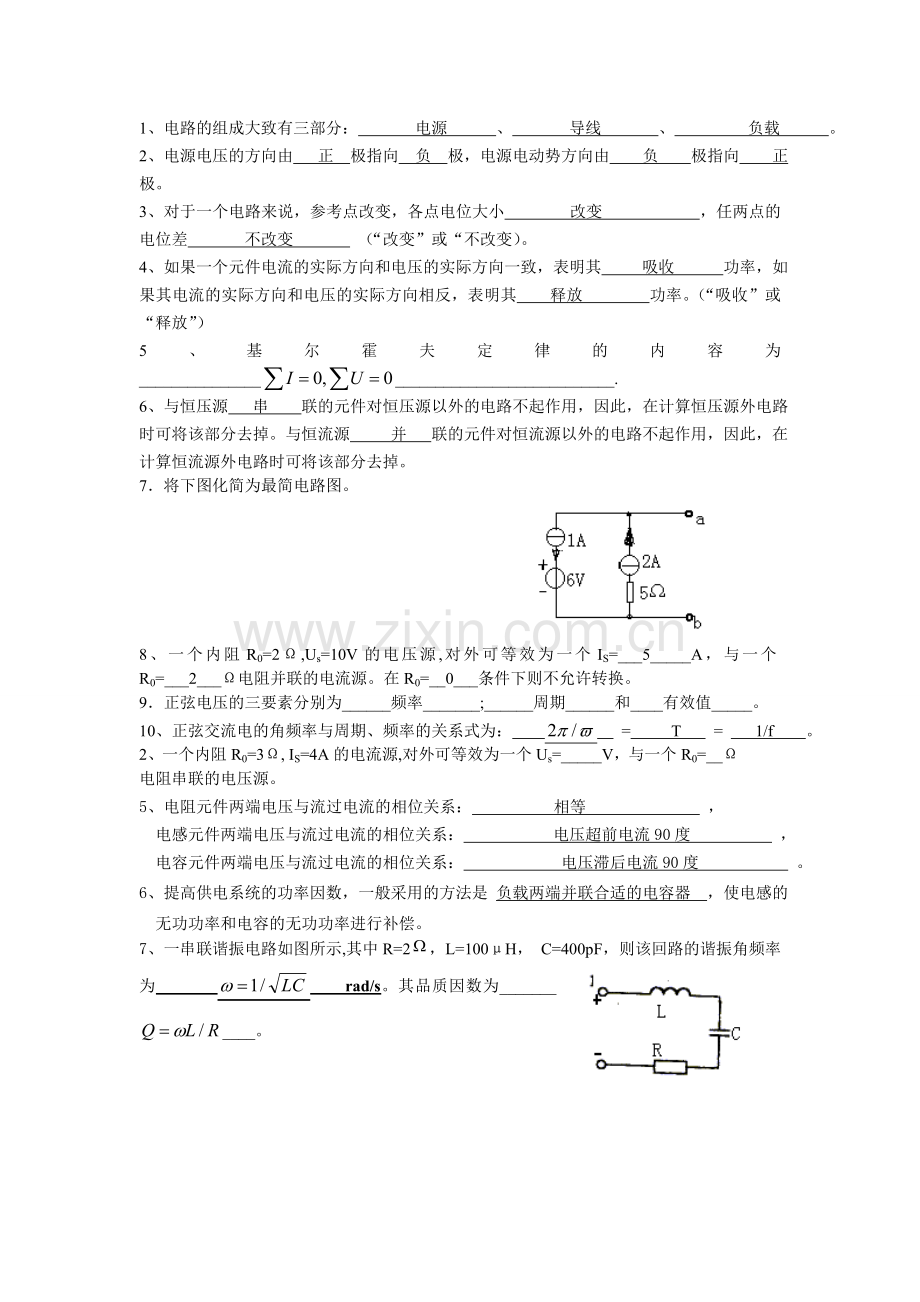

1、电路的组成大致有三部分： 电源 、 导线 、 负载 。
2、电源电压的方向由 正 极指向 负 极，电源电动势方向由 负 极指向 正 极。
3、对于一个电路来说，参考点改变，各点电位大小 改变 ，任两点的电位差 不改变 （“改变”或“不改变）。
4、如果一个元件电流的实际方向和电压的实际方向一致，表明其 吸收 功率，如果其电流的实际方向和电压的实际方向相反，表明其 释放 功率。（“吸收”或“释放”）
5、基尔霍夫定律的内容为__________________________________________.
6、与恒压源 串 联的元件对恒压源以外的电路不起作用，因此，在计算恒压源外电路时可将该部分去掉。与恒流源 并 联的元件对恒流源以外的电路不起作用，因此，在计算恒流源外电路时可将该部分去掉。
7．将下图化简为最简电路图。

8、一个内阻R0=2Ω,Us=10V的电压源,对外可等效为一个IS=___5_____A，与一个R0=___2___Ω电阻并联的电流源。在R0=__0___条件下则不允许转换。
9．正弦电压的三要素分别为______频率_______;______周期______和____有效值_____。
10、正弦交流电的角频率与周期、频率的关系式为： = T = 1/f 。
2、一个内阻R0=3Ω, IS=4A的电流源,对外可等效为一个Us=_____V，与一个R0=__Ω电阻串联的电压源。
5、电阻元件两端电压与流过电流的相位关系： 相等 ，电感元件两端电压与流过电流的相位关系： 电压超前电流90度 ，电容元件两端电压与流过电流的相位关系： 电压滞后电流90度 。
6、提高供电系统的功率因数，一般采用的方法是 负载两端并联合适的电容器 ，使电感的无功功率和电容的无功功率进行补偿。
7、一串联谐振电路如图所示,其中R=2，L=100μH， C=400pF，则该回路的谐振角频率为 rad/s。其品质因数为___________。

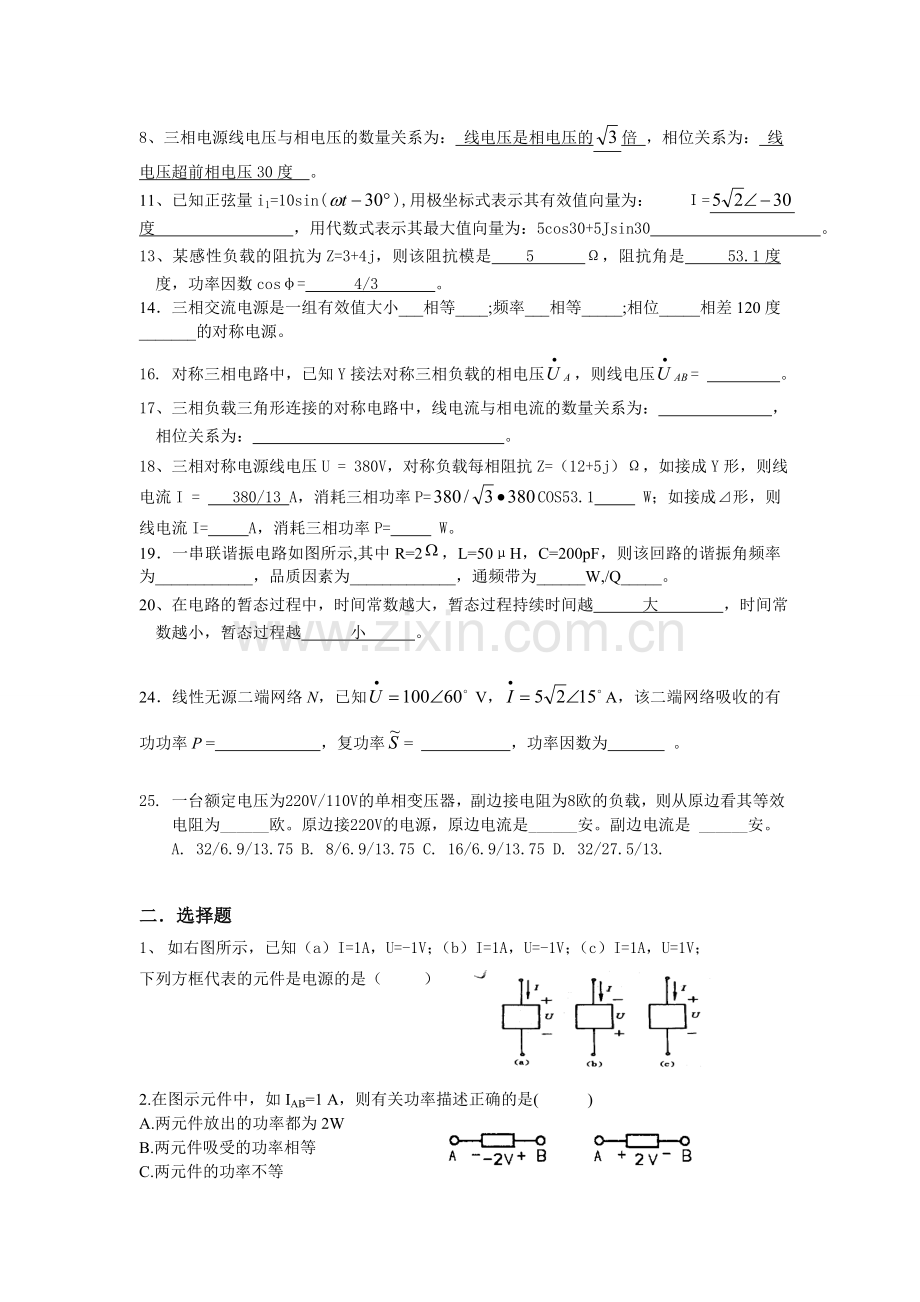

8、三相电源线电压与相电压的数量关系为： 线电压是相电压的倍 ，相位关系为： 线电压超前相电压30度 。
11、已知正弦量i1=10sin(),用极坐标式表示其有效值向量为： Ｉ=度 ，用代数式表示其最大值向量为：5cos30+5Jsin30 。
13、某感性负载的阻抗为Z=3+4j，则该阻抗模是 5 Ω，阻抗角是 53.1度 度，功率因数cosφ= 4/3 。
14．三相交流电源是一组有效值大小___相等____;频率___相等_____;相位_____相差120度_______的对称电源。
16. 对称三相电路中，已知Y接法对称三相负载的相电压，则线电压= 。
17、三相负载三角形连接的对称电路中，线电流与相电流的数量关系为： ，相位关系为： 。
18、三相对称电源线电压U = 380V，对称负载每相阻抗Z=（12+5j）Ω，如接成Y形，则线电流I = 380/13 A，消耗三相功率P=COS53.1 W；如接成⊿形，则线电流I= A，消耗三相功率P= W。
19．一串联谐振电路如图所示,其中R=2，L=50μH，C=200pF，则该回路的谐振角频率为____________，品质因素为_____________，通频带为______W,/Q_____。
20、在电路的暂态过程中，时间常数越大，暂态过程持续时间越 大 ，时间常数越小，暂态过程越 小 。

24．线性无源二端网络N，已知V，A，该二端网络吸收的有功功率P = ，复功率= ，功率因数为 。

25. 一台额定电压为220V/110V的单相变压器，副边接电阻为8欧的负载，则从原边看其等效电阻为______欧。原边接220V的电源，原边电流是______安。副边电流是 ______安。 A. 32/6.9/13.75 B. 8/6.9/13.75 C. 16/6.9/13.75 D. 32/27.5/13.

二．选择题
1、 如右图所示，已知（a）I=1A，U=-1V；（b）I=1A，U=-1V；（c）I=1A，U=1V；
下列方框代表的元件是电源的是（ ）

2.在图示元件中，如IAB=1 A，则有关功率描述正确的是( )
A.两元件放出的功率都为2W
B.两元件吸受的功率相等
C.两元件的功率不等
D.无法比较两元件的功率
3、如图所示，电压电流参考方向，现有下列四组情况，试问哪种情况A为消耗功率的电路 a)U>0 I>0 b) U<0 I>0 c) U>0 I<0 d) U<0 I<0
答 可断定A为消耗功率的电路

4、叠加原理适用于（ ）
A 直流线性电路； B 交流线性电路； C 非线性电路； D 任何线性电路
（4、在电路计算中应用了许多等效方法，试问下列各种等效方法中为戴维南定理的是（ ）
a)电阻串联和并联电路等效简化法
b)电压源和电流源的等效变换
c)电路星形－三角形等效变换
d)两端有源网络可以化简为一个电压源和电阻串联的电源模型。
5、如图电路中，用12V恒压源给一只额定电压为6V，额定电流为50mA的指示灯供电，通过计算判定三个电路中正确的是（ ）。

6、如左下图所示,电路中电流I为（ ）
A +2A； B -2A C -4A

7、在下图电路中，当负载电阻RL获得最大功率时，RL为（ ）
A ∞； B 0.5Ω C 1Ω

8、在直流电路中，（ ）。
A．感抗为0，容抗∞ ； B。感抗为∞，容抗0；
C。感抗和容抗皆为0； D。感抗和容抗皆为∞
9．正弦稳态电路如图所示，若各元件电压有效值为UR =30V，UL=80V，UC=40V，
则端口电压U的大小为（ ）
A.50V B.150V C.70V D.40V

10．图中，电流表的读数A1=A2=A3=10A，则电流表A的读数=_______。

6．在R、L、C串联电路中，当发生谐振时，( )
A.电路的阻抗最大
B.电路的电流最小
C.电路的感抗等于容抗
D.电路中电感电压大于电容电压
11、交流电压加在一个RC串联电路上，产生的电流的相位（ ）。
A：与外加电压同相； B：滞后于外加电压； C：超前于外加电压。
12、一个R,L,C(理想原件)串联电路,当外加正弦交流电压U时,产生交流电流I。
该电路的平均消耗功率P为-------------------------------------------------( )
其中电感消耗功率为----------------------------------------------------- ( )
A：CU2/2 B：I2R C：LI2 /2 D：0
13、左下图电阻和电路A串联，若AB端加直流电压，电阻中UR=0，若加交流电压U，电阻中UR=U，电路A是：
a)电感元件；b)电容元件；c)电感与电容并联元件；d)电感与电容串联元件
答：电路A是 元件。

14、如右上图所示的交流电路中各电阻都相等，为达到电流表A1和A2读数相等，电抗值XL应为（ ）
a)XL=R b)XL=R c) XL=R d) XL=2R
15、有三个电源分别为u1=220Sin（ωt + 10º）V，u2=220Sin（ωt -110º）V，u3=220Sin（ωt + 130º）V，内电阻均为r。=1Ω，如将它们首尾相接构成三角形，则回路中电流为（ ） A 220A； B 660A； C 0A； D ∞
16、测量三相四线制不对称负载功率的方法只能用（ ）
A 一瓦特计 B 两瓦特计 C 三瓦特计 D 都可以

二、计算题
1．在下面电路中，U=50伏，R1=30欧，R2=20欧，R3=10欧，R4=15欧，R5=45欧。求I=？；UAB=？

2．电路如图示，试求：（1）流过电阻R=2Ω的电流I2。（2）求电流源发出的功率。

2．如图示，巳知US=12V，IS=3A，R1=2Ω, R2=2Ω。R3=1Ω.试求：（1）流过电阻R2的电流I。（2）求电流源发出的功率。

3、电路如图，其中R1=3Ω, R2=6Ω,R3=2Ω,RL =2Ω,Us=6V,Is=3A,求1）RL中电流；2）RL选多大时，可以从电路中获得最大功率。

4、求图中电路中各未知安培表和伏特表的读数。

5、如图所示，已知i1=7 Sin（ωt+30º）A，i2=14 Sin（ωt-60º）A，求电流表的读数为多少安培。

6、已知两正弦交流电流分别为i1 =20Sin(ωt+60º)A，i2=15Sin(ωt-30º)A。若i=i1+i2。试求（1）画出相量图；（2）写出i的瞬时值表达式。

7、（10分）如图是电路的一部分，其中安培表的读数为10A，求电压U。

8、三相照明负载（纯电阻）连接于相电压为220V的三相四线制对称电源上。如图示。R1=11Ω, R2=22Ω。R3=22Ω。试求（1）图中各负载的相电压、负载电流、中线电流。（2）L1相短电路时的负载电压。（3）L1相短路，中线又断开时的负载电压。（4）L1相断开，中线又断开时的负载电压。(5)若无中线，试求中点电压及负载的相电压。

9、图中，已知R1=２欧姆，R2=３欧姆，L1=0.3亨利，L2=0.２亨利，Ｍ＝0.２亨利，C=10微法。试求两个线圈顺向串联和反向串联时电路的谐振频率、品质因素及通频带。

10、如图为直流恒流源电路，电路已稳定。其中L=0.2H，C=0.005F。求（1）电感中流过的电流IL和磁场储能；（2）电容器两端电压UC和电场储能。

11、已知：I1=10A；UAB=100V；XC=10欧；R=5欧；XL=5欧。求I及U的大小。

12、如图，Us=10V，R1=R2=10Ω，从＝0.1F，开关S投入前电路处于稳态。求：S投入后电容器电压uc的变化过程。

13、一个线圈的电感L=0.2H，通有直流电流I=10A，现在将线圈在t=0时短路，经过t=0.01S时，线圈电流已减至初始值的36.8%。试求：线圈的电阻。
5、（8分）如图示，Us=16V，R1=R2=20kΩ，C=0.04μF，初始uc(0-)=0。求：S接通后电容器电压uc(t)=?

14、如图，已知交流信号源电压U=8V，内阻R。=160Ω，负载电阻RL=10Ω，现采取变压器阻抗匹配使负载获得最大功率。试求：（1）所用变压器的匝数比；（2）负载获得的功率；（3）原副绕组的电流和电压；（4）如不用变压器进行阻抗匹配，直接将负载接在信号源上时负载获得的功率。
