感应IC卡智能通道系统解决方案计划书

第一章 智能通道系统介绍

1.1 智能通道的定义和作用

可以树立公司、大厦或机关办公场所规范化管理形象，提高管理档次，同时规范化内部的管理体制。主要通过门禁系统控制相应的通道硬件如：三辊闸、摆闸、翼闸控制通道的权限、人流同时可以实现门禁、考勤、限流等功能。应用于人员出、入口需要进行控制的地方，如饭堂、宾馆、博物馆、体育馆、俱乐部、地铁、车站、码头等场所。可以实现门禁、考勤、限流等功能,还有收费功能。

一张感应卡可以代替所有的大门钥匙，且具有不同的通过权限。所有的进出情况在电脑里都有记录，便于针对具体事情的发生时间进行查询，落实责任。可以将不受欢迎的人员拒之门外，例如可以杜绝传销、保险等行业的业务员在未经许可的情况下擅自闯入您的厂区、办公区，干扰您正常的办公秩序。同行的竞争者不会轻易地进入您的厂区，视察您核心技术项目等。

如果员工的感应卡遗失可以在系统内即时挂失，这样即使其他人捡到了该感应卡也无法进入公司。对于辞职或开除、离开的人员感应卡采用禁用的方式，该员工以后都无法进入您的办公区。

可以实时监控感应卡执卡者的出入状况，并可以比较显示照片，了解工作区的正常动态。

1.2 智能通道的结构

智能通道的组成
读卡器： 通过射频感应原理，识别感应卡内置加密卡号。
感应卡：存储用户的不可复制和解密的ID号。
控制器：存储感应卡权限和刷卡记录，并中央处理所有读卡器上传信号，负责和计算机通讯和其他数据存储器协调，配合管理软件的智能处理中心。
三辊闸、摆闸、翼闸：电动执行机构。
485/232信号转换器：对所有数据存储器进行联网和远距离通讯。
管理软件：通过电脑对所有单元进行中央管理和监控，进行相应的时钟、授权、统计管理工作。
电源：提供系统运作电源和闸机的执行结构的电源供应。

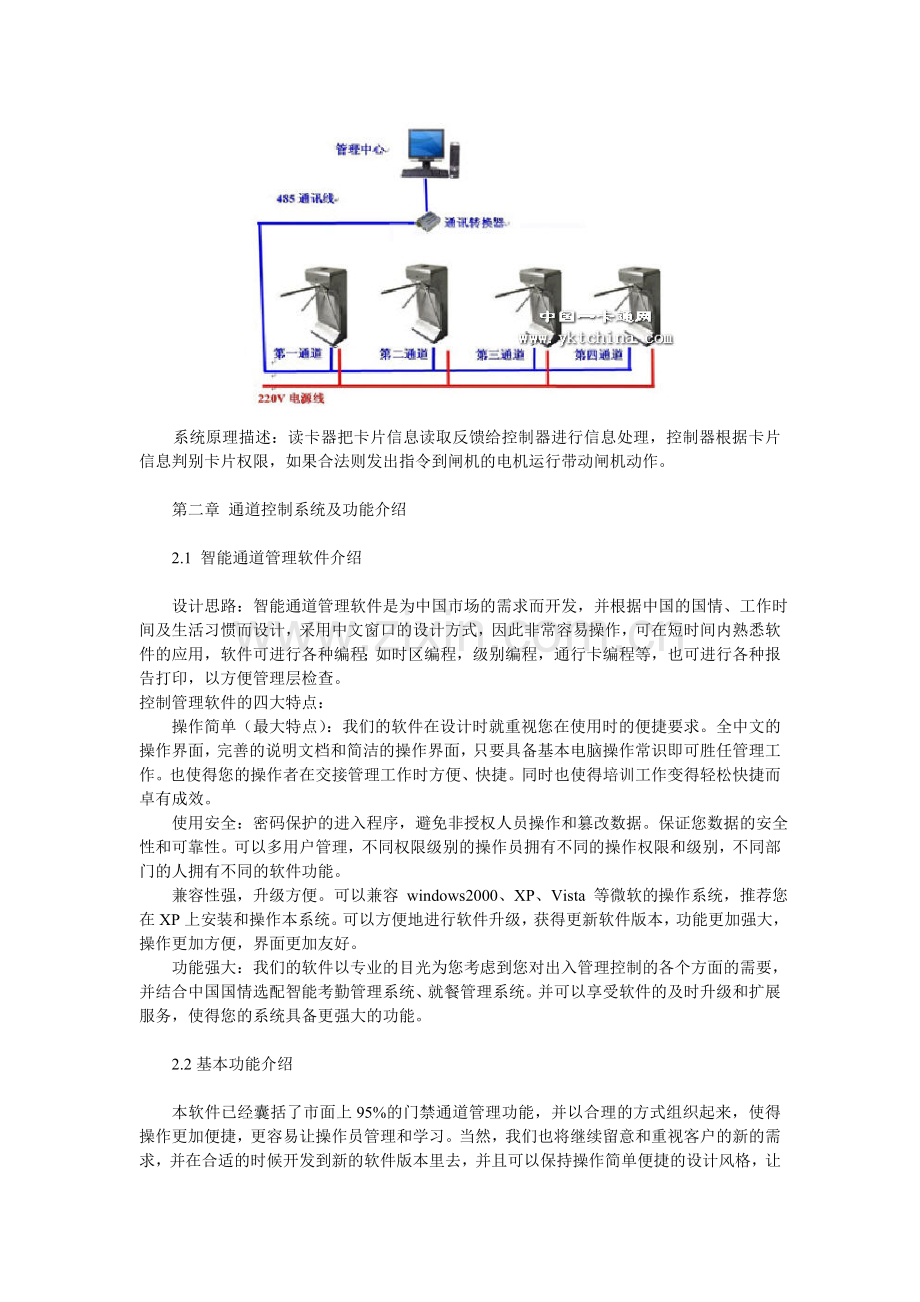

通道系统示意图：

系统原理描述：读卡器把卡片信息读取反馈给控制器进行信息处理，控制器根据卡片信息判别卡片权限，如果合法则发出指令到闸机的电机运行带动闸机动作。

第二章 通道控制系统及功能介绍

2.1 智能通道管理软件介绍

设计思路：智能通道管理软件是为中国市场的需求而开发，并根据中国的国情、工作时间及生活习惯而设计，采用中文窗口的设计方式，因此非常容易操作，可在短时间内熟悉软件的应用，软件可进行各种编程；如时区编程，级别编程，通行卡编程等，也可进行各种报告打印，以方便管理层检查。
控制管理软件的四大特点：
操作简单（最大特点）：我们的软件在设计时就重视您在使用时的便捷要求。全中文的操作界面，完善的说明文档和简洁的操作界面，只要具备基本电脑操作常识即可胜任管理工作。也使得您的操作者在交接管理工作时方便、快捷。同时也使得培训工作变得轻松快捷而卓有成效。
使用安全：密码保护的进入程序，避免非授权人员操作和篡改数据。保证您数据的安全性和可靠性。可以多用户管理，不同权限级别的操作员拥有不同的操作权限和级别，不同部门的人拥有不同的软件功能。
兼容性强，升级方便。可以兼容 windows2000、XP、Vista 等微软的操作系统，推荐您在XP上安装和操作本系统。可以方便地进行软件升级，获得更新软件版本，功能更加强大，操作更加方便，界面更加友好。
功能强大：我们的软件以专业的目光为您考虑到您对出入管理控制的各个方面的需要，并结合中国国情选配智能考勤管理系统、就餐管理系统。并可以享受软件的及时升级和扩展服务，使得您的系统具备更强大的功能。

2.2基本功能介绍

本软件已经囊括了市面上95%的门禁通道管理功能，并以合理的方式组织起来，使得操作更加便捷，更容易让操作员管理和学习。当然，我们也将继续留意和重视客户的新的需求，并在合适的时候开发到新的软件版本里去，并且可以保持操作简单便捷的设计风格，让用户享受更好的软件功能带来的愉悦。
灵活的权限管理 可以设置某个人能过哪几个通道，或者某个人能过所有的通道。也可设置某些人能过哪些通道。用户可以很清晰地看到 某个通道哪些人能过，或者某个人可以通过哪些通道。一目了然，并可以打印或者输出到Excel报表中。

时间段权限管理功能：可以设置某个人对某个道道，星期几可以进，每天那几个时间段可以进。脱机运行 通过软件设置上传后，控制器会记住所有权限和记录所有信息，即使电脑软件和电脑关闭，系统依然可以正常脱机正常运行，即使停电信息也永不丢失。
实时监控 照片显示：通道状态显示功能 可以实时监控所有通道刷卡情况和进出情况，可以实时显示刷卡人预先存储在电脑里的照片，以便保安人员和本人核对。合法卡的实时记录以绿色的方式显示，非法卡的记录以橙色的方式记录，报警记录以红色的方式显示，便于提醒保安人员注意。如果加装视频门禁设备，还可以在客户刷卡的时候进行实时的照相和录像。
实时提取功能：用户可以边实时监控，边自动提取控制器内的记录，刷一条就上传一条到电脑数据库里。
强制关门和强制开门功能：如果某些通道需要长时间打开的话，可以通过软件设置其为常开，某些门需要长时间关闭不希望任何人进入的话，可以设置为常闭。
远程开门功能：管理员可以在接到指示后，点击软件界面上的“远程开门”按钮远程地打开某个通道。远程开门记录通过设置也是可以形成记录的。

2.3 门禁通道管理的扩展功能

门内人数快速查询、 人员快速定位查询、卡＋密码 功能、超级通行密码功能、消防报警及紧急开门功能、联动输出功能、 非法闯入报警 或者叫做强行开门报警、门长时间未关闭报警、非法卡刷卡报警 、定时上传权限功能、操作员分部门管理功能、首卡开门。

2.4 门禁通道管理的行业性高级专业功能

界面锁定功能、反潜回 防尾随 功能、多卡开门、定时常开门 定时常闭门 功能、紧急关门功能、电子地图功能、刷卡开关门设置等等。

2.5 通道管理软件附送其他功能

附送的在线巡更功能。
附送的防盗报警功能。

2.6闸机优势

通道三辊闸智能管理系统是采用非接触式智能技术，研制开发的智能系统，与其它系统相比较，其优势在于：
(1) 箱体采用全封闭不锈钢外壳防雨设计,全数控激光切割生产,更好的做到了防雨,防锈效能.
(2) 控制板设有多重过流过压及防雷保护电路,使系统运行更加稳定可靠.
(3) 智能IC卡：系统采用非接触式智能卡，又称射频卡，成功的解决了一卡多用、保密、无磨损、操作简便等多种问题，大大提高了系统的实用性。
(4) 扩容方便：计算机与闸采用RS485总线通讯（TCP通讯），因此扩容方便。即当安装了相应的控制系统后，根据需要，若须增加通道数量，硬件仅须增加相应的智能三辊闸，软件对新增设备进行设置即可。
(5) 脱机运行：智能三辊闸不仅可与计算机连网运行，而且还可以脱机工作,根据系统下载的参数，自动判断IC卡是否有效，决定是否开闸，并把开闸记录存于存储器中。
(6) 可随意配用智能读卡部分，采用光学原理控制转轴转动，对所接收的信号延时没有要求，转过后立即复位；断电落杆/手动落杆可选。
(7) 控制主机带有RS485通讯接口，可扩展成通过软件直接控制闸机工作，便于大型通道系统集中统一管理和控制。

第三章 硬件介绍

系统控制部分

核心系统控制器部分主要由：射频读卡器、控制器组成，主要起读取用户卡的信息，辨别卡的合法性，同时发出是否开闸的指令。

3.1读写器的主要技术指标及优势

传输距离：100M，射频载设频率：13.56MHz
射频卡读写操作有效范围：50mm
通讯接口：国际通用韦根weigand格式
数据传输率：9600 bit/s，访问射频卡通讯速率：106K bit/s
单电源供电12V
工作温度：-35℃～+70℃，环境湿度：10%～90%
抗金属屏蔽和读卡器相互干扰能力强。
性能稳定，先进的防死机电路设计，防浪涌保护，防错接保护
传输距离长 最远可达100米。
耐低温，耐高温。

3.2控制器主要技术指标

采用门禁控制主机（2002）可控制单向或双向读卡通行，参数功能如下：
可接2个读卡器（兼容HID、Motorola等各种品牌的标准Wiegand-26格式读卡器）
可控制两个门的单进或一个门的进出控制，可实现反潜回功能
二组电锁继电器及一组报警电平信号输出
出门按钮受时区控制
管理20000有效卡，脱机存储100000条出入记录
具有门无故开启报警、门开延时报警功能，脱机可存储100条报警记录
可设16种时区、每个时区按周计划设置、每天最多可设四个时段
定时自动开/关门、遥控开/关门
RS485通讯，19200bps，最多可接64个控制器（128个可选）
通过不同的应用软件，可兼做考勤机、巡更控制器
外形小巧美观，带通讯及电源指示灯
插拔式接线座，安装方便
工作电源： AC 220V (50/60Hz)额定电流<0.3A；
输出负载参数：工作电压AC≤14V, DC≤18V,工作电流≤10A；

3.3智能卡

智能卡大致可分为：ID、IC卡两大类；根据不同的功能要求可选配不同的卡。

系统授权卡：系统授权卡由系统制造商提供，随三辊闸管理系统发行，在系统中拥有最高权限，供高级管理人员进入系统登录使用。在使用系统授权卡进入系统后，可执行系统参数设定、系统初始化等所有功能，同时可发行操作卡。
系统操作卡：系统操作卡为一般管理人员上机操作进入系统的凭证，可以执行授权的功能，管理该系统的日常工作。
员工卡：员工卡为普通人员使用，用于普通人员开启智能三辊闸，进行考勤或在食堂就餐等.

3.4闸机箱体

闸机分：三辊闸、摆闸、翼闸，它主要由骨架、旋转机头、转向杆、不锈钢蒙皮及电路板部分组成。以下是常用的三辊闸介绍。

A、外形采用国产标准(304号)不锈钢板冲压成型， 造型美观大方，防锈、耐用，能抵抗外力破坏。长方形机箱与通道闸杆构成的通道可为出 入人员提供有序文明的 通行方式，杜绝非法出入，并在紧急情况下快速控制落杆或收杆。
◇结构：框架结构/不锈钢外壳,全封闭式防雨设计
◇生产工艺：全电脑数控激光切割机生产
◇外形尺寸：长420×宽330×高980（mm）◇不锈钢厚度:1.5mm
◇重量：40Kg ◇闸杆长：510(mm) ◇闸杆最大承受力：80Kg
◇闸杆工作驱动力：3Kg ◇闸杆传动方式：数字方式
◇闸杆转向：单向、双向（可选） ◇灯光提示：通行方向指示
◇工作机芯：24V /20W德国技术国产马达
◇采用光学孔位工作原理，对输入控制信号没有延时要求
◇控制板带有计数功能，LED数字显示功能(可选)
◇工作环境：室内、室外、全天候防水 ◇温度：-40℃ ～ 70℃
◇应急措施：掉电自动落杆/手动落杆（可选）
◇感应卡读卡口尺寸：配带标准安装支架，或度身定做
◇开闸时间：0.2秒 ◇通行速度：30人/分钟
◇输入接口：RS485信号或继电器开关信号

B、采用不锈钢板冲压成型， 造型美观大方，防锈、耐用，能抵抗外力破坏。该设备工作时静音无磨损，结构紧凑，设计人性化，适用于各种高档人员控制场所。
款式分类：桥式斜角、直角、圆角、八角（CXT-S129）、立式（CXT-S126）
◇ 结构：框架结构/标准304号不锈钢外壳
◇ 生产工艺：全电脑数控激光切割机生产
◇ 外形尺寸：桥式：宽280×长1200×高980（mm）
立式：宽330×长420×高980（mm）
◇ 重量：桥式：70Kg，立式40KG ◇ 闸杆长：510(mm)
◇ 闸杆转向：单向、双向（可选）
◇ 通行方向提示：接收信号自动转动角度（15°）
◇ 灯光提示：通行状态指示 ◇ 工作机芯：24V /30W直流无刷电机
◇ 控制板带有计数功能，LED数字显示功能(可选)
◇ 工作环境：室内、室外(最好架雨篷) ◇ 温度：-40℃ ～ 70℃
◇ 应急措施：断电自动落杆 ◇ 上杆方式：通电自动上杆
◇ 感应卡读卡口尺寸：配带标准安装支架，或度身定做
◇ 开闸时间：0.2秒 ◇ 延时复位时间：5S
◇ 通行速度：30人/分钟
◇ 输入接口：+12V电平信号　或 继电器开关信号

适用范围：
◎车站、、码头、旅游景点进出口通道管理
◎会展、游泳馆等验票通道管理
◎企事业单位进出口考勤、门禁、消费管理
◎特殊通道控制

第四章 设计原则和依据规范

4.1 设计原则

由于安全性和高效率管理的需要，通道系统的设计应遵循下列原则:

系统的实用性：通道系统的功能应符合实际需要, 不能华而不实。如果片面追求系统的超前性, 势必造成投资过大,离实际需要偏离太远。因此, 系统的实用性是首先应遵循的第一原则。同时，系统的前端产品和系统软件均有良好的可学习性和可操作性。特别是可操作性（便捷性）,使具备电脑初级操作水平的管理人员，通过简单的培训就能掌握系统的操作要领，达到能完成值班任务的操作水平。
系统的稳定性：由于通道系统是一项不间断长期工作的系统，并且和我们的正常生活和工作息息相关，所以系统的稳定性显得尤为重要。要求该产品系统要有五年以上市场的成功应用经验，拥有相应的客户群和客户服务体系。
系统安全性：通道系统中的所有设备及配件在性能安全可靠运转的同时, 还应符合中国或国际有关的安全标准, 并可在非理想环境下有效工作。强大的实时监控功能和联动报警功能，充分保证使用者环境的安全性。
系统可扩展性：通道系统的技术不断向前发展, 用户需求也在发生变化, 因此通道系统的设计与实施应考虑到将来可扩展的实际需要, 亦即: 可灵活增减或更新各个子系统, 满足不同时期的需要, 保持长时间领先地位, 成为智能建筑的典范。系统设计时，对需要实现的功能进行了合理配置，并且这种配置是可以改变的，甚至在工程完成后，这种配置的改变也是可能的和方便的。系统软件根据开发商符合不同历史时期市场的需求进行相应的升级和完善，并为相应的应用客户进行软件升级。同时，可以扩展为考勤系统、会议签到系统、巡逻管理系统，就餐管理系统等一卡通工程。
系统易维护性：通道系统在运行过程中的维护应尽量做到简单易行。系统的运转真正做到开电即可工作, 插上就能运行的程度。而且维护过程中无需使用过多专用的维护工具。从计算机的配置到系统的配置，前端设备的配置都充分仔细地考虑了系统可靠性。并实施了相应的认证。我们在做到系统故障率最低的同时，也考虑到即使因为意想不到的原因而发生问题时，保证数据的方便保存和快速恢复，并且保证紧急时能迅速地打开通道。整个系统的维护是在线式的，不会因为部分设备的维护，而停止所有设备的正常运作。
先进性：在保证稳定性 实用性 和 便捷性的前提下，通道产品应该具备一定的先进性，以保证在今后的数年内不会被淘汰，并且可以满足通道使用中的要求和需求。

4.2 主要设计依据规范

1.《国际综合布线标准》 ISO/IEC11801
2．《民用建筑电气设计规范》JGJ/T 16-92
3．《中华人民共和国安全防范行业标准》 GA/T74-94
4．《中华人民共和国公共安全行业标准》 GA/T70-94
5．《监控系统工程技术规范》 GB/50198-94
企业售饭机一卡通系统方案

摘 要：伪造食堂饭票经常困绕着有关单位----实践证明,有效地开发利用IC卡的安全机制,加强内部管理,就能够彻底杜绝所有伪造的可能性。

一．IC卡简介

1．1卡片发展简介

信用卡的出现，改变了现代人的生活，持有信用卡，人们不必随身携带大量现金亦可实现各类交易行为，给人们的生活带来了极大的方便。
随着时间的推移，越来越多的系统采用各类卡片作为信息和控制的载体，如门控系统、医疗保险系统、酒店管理系统等。
早期采用的多为磁卡或光电卡，但磁卡和光电卡的物理结构局限了其应用技术的发展。
首先，磁卡和光电卡的数据记忆容量很小，对于数据量要求较大的系统不能胜任载体的工作。
其次因为磁卡和光电卡很容易被复制和假冒，安全性较差，在应用磁卡、光电卡的大多数系统都必须保证读写设备联机使用，依赖网络上服务器处理数据和保证安全，这样必然导致系统运作费用增加，交易时间长。一旦出现网络故障更是无法使用。例如：各类储值卡在取款或消费时必须得到银行确认，当网络或通信线路繁忙时，确认过程可能会花很长的时间。
另外在强磁场条件下，磁卡的数据易丢失，磁条损坏而无法使用，从而给用户带来不便。同时，磁卡不具备防水性、防热性和防垢性，而且只能一次性使用。
IC卡的出现正克服了磁卡和光电卡的种种缺点：它具有较大的记忆容量，可存储大量数据。而且它有一套完整的安全保护机制，使IC卡不必依赖网络服务器授权。

1．2 IC卡定义

IC卡技术的应用,不仅可开发电子钱包，还可将传统的员工证、借书证、驾驶证、身份证等有关信息集成在一张卡上，实现一卡多用，即 “一卡通”。

1．3 非接触式IC卡具有以下优点：

1）可靠性高
非接触式IC卡与读写器之间无机械接触,避免了由于接触读写而产生的各种故障。例如：由于粗暴插卡、非卡外物插入、灰尘或油污导致接触不良等原因造成的故障。
此外，非接触式表面无裸露的芯片，无需担心芯片脱落、静电击穿、弯曲损坏等问题，既便于卡片的印刷，又提高了卡片的使用可靠性。
2）操作方便，快捷
由于非接触通讯，读写器在2至10厘米范围内就可以对卡片操作，所以不必插拔卡，非常方便用户使用。
非接触式卡使用时没有方向性，卡片可以任意方向刷过读写器表面，即可完成操作，这大大提高了每次使用的速度。
3)加密性能好
非接触式卡的序列号是唯一的,制造厂家在产品出厂前已将此序列号固化,不可再更改。
由于非接触式IC卡具有以上无可比拟的优点，所以它很适宜用于企业一卡通系统，企业一卡通系统。

二．系统需求

2.1 企业“一卡通”是信息社会发展的必然趋势

伪造食堂饭票经常困绕着有关单位----实践证明,有效地开发利用IC卡的安全机制,加强内部管理,就能够彻底杜绝所有伪造的可能性。随着IC卡技术的发展与完善,我公司根据企业的技术要求自行开发研制的基于WINDOWS平台的IC卡”一卡通”系统,更是充分展示了现代信息技术之精华,将各种证件、电子钱包集成在一张卡片上。

2.2 可行性
目前推行企业“一卡通”系统,IC卡读写技术成熟性高,采用的非接触式IC卡性能优越，存储结构完全符合“一卡通”的需要，充分利用“一卡通”的多项功能，可节省投资,优化管理效益。

2.3 经济效益
企业可通过发行卡片回收系统成本，IC卡可按20元/张收取卡片成本
“一卡通”将充分发挥现有资源的作用,完成收费管理和考勤管理,提高工作效率,杜绝各种差错,免除印制各种有效证件和票据的费用,为企业节约人力和财力。
IC卡作为电子钱包,杜绝不法分子伪造饭菜票给企业带来的经济损失。

2.4 社会效益
兴建企业“一卡通”系统,对企业的发展,带来如下好处:
促进企业现代化管理体系的建立和健全。
使用功能强大的企业“一卡通”系统,可提高企业形象。
杜绝员工厂外外用餐,减少疾病传播。

三．“一卡通”系统设计原则

各子系统内部组网方式采用符合国际工业界标准的RS-485与TCPIP网络
各子系统间采用局域网连接。
3.1系统的开放性
“一卡通”系统内部结构采用积木式的架构，可以方便的对系统进行增减，对以后系统升级是十分容易的。“一卡通”系统是基于FILE SERVER 结构的，采用DBF或SQL数据库结构，可将数据库放在网络上进行数据公享。系统本身带有数据导入导出功能。可将系统数据库按用户要求格式输出，以便与用户原有管理系统联合使用。
3.2系统的安全性
系统的安全性可具体化为以下方面：
IC 卡片的安全性：本一卡通系统采用加密IC卡,不可仿冒和不可非法改写的特征,具有很高的安全性。系统内部节点发生故障的影响：本系统采用的是积木式架构,系统上下级任一个节点损坏都不会影响的其他节点的正常工作,而且本系统所有设备均可在脱机状态下工作。
3.3 停电、雷电对系统的影响
本一卡通系统设备均带有后备电池，停电时可照常使用。
本系统所有设备在网络接口上均采用的良好的避雷保护措施，如系统遇雷击，可在瞬间实施保护，确保系统正常运行。

四．“一卡通”系统构成

本公司开发的企业”一卡通”系统,具有数据准确,安全保密,功能完备,性能稳定等特点.也适合企事业单位使用,本系统采用符合国际工业标准的局域网结构,将后台电脑与职工上下班考勤机、食堂售饭收费机、小卖部收费机、医务室收费机、IC卡门锁进行联网管理,全系统包括以下功能:
IC卡食堂售饭管理系统
IC卡超市收费管理系统
IC卡档案管理系统
IC卡门禁管理系统
IC卡考勤管理系统
。。。。。。

4.1 IC卡收费管理系统
该系统主要实现以下功能:单位消费卡的发行,充值,挂失处理;消费情况查询;各食堂、小卖部消费数据汇总,统计和报表.
系统硬件组成：
管理工作站一台（586以上微机一台）；
IC卡发卡机2台；
IC卡收费机28 台；
TCP/IP转换器2个
在管理工作站通过局域网络与TCP/IP转换器连接，TCP/IP再与各收费机之间连成485网络；
软件：企业IC卡消费管理系统软件

4.2IC卡门禁管理系统
完成员工进出身份识别，进出记录查询功能。提高企业保安管理水平
系统硬件组成：
招待所每层楼设管理工作站一台；
485网络转换器每层楼一个
IC卡发卡机一台；
IC卡门禁读写器每间房一台；
阴极电控锁每间房一把
各层楼管理工作站与该层的门禁控制器之间连成485网络；
软件：网络版IC卡门禁管理系统软件一套

五．售后服务承诺

1.提供质量可靠的产品，并提供及时的技术支持。
2．整个系统上门安装、培训；为各子系统使用部门培训管理微机操作人员一名,系统维护人员一名,系统操作人员若干名；
3．出现故障除电话指导外并实行24小时内上门解决；
4．IC卡读写机具保修一年，超过保修期维修只收取元器件成本费。
5．我公司提供的软件免费升级，一年内免费维护修改。
6．可为用户扩展新的IC卡应用系统。

六．主要设备技术指标

6.1 EM非接触IC卡片
1）每张卡有唯一序列号，为10位
2）具有防冲突机制，支持多卡操作
3）工作温度：-20℃～50℃
4）工作频率：13.56MHZ
5）通信速率：106KBPS
6）读写距离：4—10cm以内（与读写器有关）
6.2 刷卡拍照考勤机

K009J网络型摄像考勤机
摄像考勤机内置摄像头，可有效防止替打卡。
提供一个TCP/IP网络接口和一个USB接口，既可通过局域网络进行数据采集，又可通过USB接口进行数据采集和设置。
具有实时远程监控录像，保留内部录像功能，录像间隔时间可灵活设置，
内置大容量128M，USB存储设备，打卡时无需连接电脑，可脱机使用。
智能调节图像，图像更清晰。
配送具有多项统计功能的标准版考勤软件和功能强大的高级版考勤软件。软件具有快速比对功能。可提供动态库，方便二次开发。
具有身份识别门禁功能

6.2.1性能指标
01.采用射频感应技术和数码摄像技术，读卡距离5-10CM。
02.提供一个TCP/IP网络接口和一个USB接口，即可通过局域网络进行数据采集，又可通过 USB接口进行数据采集和设置。TCP/IP接口可自适应10M或100M各类TCP/IP协议的局域网络。 在一个网段内，可连接多台网络考勤机。
03.具有实时远程监控录像，类似闭路监控，以320*240分辨率显示，每秒1帧（视网络线 路情况），可用连网的电脑监控同一网段内任一台网络考勤机，并可按标准的AVI文件格式 录像存储在电脑硬盘中。
04.考勤机内部存储器可同时存储二十万笔打卡记录，二万张左右的照片和三千多幅录像图案 （按320×240分辨率），考勤人数不限。当存储空间满，最先的图片被删除，图片采用压 缩方式，所以图片的复杂程度会影响压缩大小，上述图片容量是以单一的背景图案为准。
05.内部考勤记录双备份，并且当电脑上的数据丢失，还可从考勤机中进行恢复。
06.具有智能化的录像控制：录像间隔时间可设置成3-60秒，只有当图像发生明显变化后才记录，这可大大延长录像的时间，录像可设置成320*240或160*120。
07.考勤机具有智能关机功能，避免因断电和开关机造成数据损坏。 08.考勤软件具有快速比对功能，在几秒钟之内一次可比对上百张照片，可快速判断替代卡。
6.2.2、软件特性
本系统应用于重要的工作场所，其考勤数据具有敏感性，所选产品必须具备完整严密的安全体系，包括数据传输、设备操作、软件操作等过程的加密、权限管理。
1、 设备操作授权
本系统的硬件设备应只能在本公司的系统中运行，在运行时应有防非授权人员修改设备参数或识别数据的机制。
2、 软件操作授权
本系统的软件应只能在本系统中运行，非授权的计算机应不能进入本软件，不同部门和不同管理人员应有不同操作权限，具有防非法操作和越权操作的机制。
3、 扩展性
本系统的结构应采用模块化结构。在不停止系统运行的条件下，扩展应用功能、增加或减少设备数量、改变安装位置时，应保证既不影响原有功能的正常使用，新增减部分也能正常投入使用。
本系统可提供与人力资源数据库的数据接口。
本具有可扩展性，易于管理。
4、 可靠性
本机既能联网实时运行，也能在网络故障或电源故障情况下脱机单独运行。
5、方便性
本机可直接接入现有局域网，与计算机之间的通讯采用TCP/IP协议。
系统的所有数据集中在一个数据库中控制，识别操作、事务管理操作等分散在各重点部位的考勤机、各部门的计算机操作站上完成。

6.2.3考勤报表
1、录像查看

2、原始记录报表

3、月报表

6.3感应卡收费机

6.3.1 技术参数
IC卡类型：EM卡(特别适合一卡通系统）。
存储数据：每台收费机可储存８２００条记录。
黑名单 ：２０万（可供十几万人的单位使用）。
通讯接口：一个标准的485接口，
传输速率9600bps,距离1500米。
电 源：50Hz交流220V± 15％。
平均功耗：〈3 W
后备电源： 〉8小时。
环境温度：工作 ０～４０℃
存贮 －４０～６０ ℃
环境湿度：工作 ６０～９０％
存贮 〈９５％（无凝水）
外型尺寸：280*190*100 mm
重 量：2.5Ｋg
交易时间：小于0.1秒。
读写距离：4cm
6.3.2产品特性
*自动关机：机器空闲３０分钟后，机器自动关机。屏蔽外部干扰,电池继续充电。
*欠压报警:当没有接交流电源时，由后备电池供电，而电池电压低于5.9V时，电源指示灯为红色,表示欠压报警。
*欠压关机: 在没有接交流电的情况下，当蓄电池电压低于5.8V时，机器自动关机。
绝对保证蓄电池不会因为人为疏忽忘记关机而使电池放干。
*后备供电：正常使用时，采用交流２２０Ｖ供电。直流后备电池在没有接交流电时可不间断正常供电，供电时间超过8小时。
*联网方式:网络稳定可靠，界面清楚简单。
严谨的通讯协议，保证任何外部干扰都不会影响收费机通讯。
*算帐方式：有计算器、定值（套餐）两种方式。
*挂失报警：卡片丢失后可挂失，遇到挂失的卡片，机器会自
动报警。

6.3.3 灵活的消费方式
a. 普通消费方式:普通扣款消费
b. 记次消费方式
在规定时间段内允许免费消费1次，但记下消费者卡号及消费时间。
c.“记次＋收费” 消费方式
在规定时间段内第一次消费免费，只记下卡号及消费时间。 其后的消费均为扣钱消费。
d. 记帐消费方式
记下消费时的消费金额及消费时间，但不扣卡上金额。
e．定时定值方式
在规定时间段内允许一次定值消费。
f. 收费机通过设置，可以允许或禁止不同类别的消费卡在此收费机上消费。如:员工不能到教师食堂消费。
6.3.4 灵活的报表
A.操作总表：可以提供各类发卡、换卡、退卡、存款、取款情况报表。
B.营业报表：可以提供各收费机早、中、晚、夜餐消费情况报表。
C.卡类消费报表: 可以提供各类消费卡早、中、晚、夜餐消费情况报表。
D.消费账单: 可以提供消费者个人卡金消费情况及收支平衡表。
6.3.5 发卡管理软件
a.操作简单，易学，易用。
b.数据库自动维护，且重要的数据库加密。
