外加剂复习资料.doc

一、名词解释
1、减水剂：在保持混凝土稠度不变的条件下，具有减水增强作用的外加剂。
2、引气剂：混凝土搅拌过程中，能引人大量均匀分布的微笑气泡，以减少混凝土拌合物泌水、离析，改善和易性，并能显著提高硬化混凝土抗冻性、耐久性的外加剂。
3、泵送混凝土：泵车通过混凝土泵和熟料管将混凝土直接送到浇筑地点，同时完成水平和垂直输送的混凝土。
4、早强剂：加速混凝土早期强度发展的外加剂。
5、早强减水剂：兼有早强和减水功能的外加剂。
6、缓凝剂：能延长凝结时间的外加剂。
7、缓凝减水剂：兼有缓凝和减水功能的外加剂。
8、喷射混凝土：借助喷射机械，利用压缩空气或其它动力，将按一定比例配合的拌合料，通过管道运输并以高速喷射到受喷面上，迅速凝固而成的混凝土。
9、速凝剂：能显著缩短混凝土由浆体变为固态所需时间，在几分钟内就可以使混凝土失去流动性并硬化，十几分钟即可达到终凝，早期强度高。
10、耐久性：混凝土材料在长期使用过程中，抵抗因服役环境外部因素和材料内部原因造成的侵蚀和破坏，而保持原有性能不变的能力。
11、抗渗性：混凝土抵抗压力水（油、液体）渗透的能力。

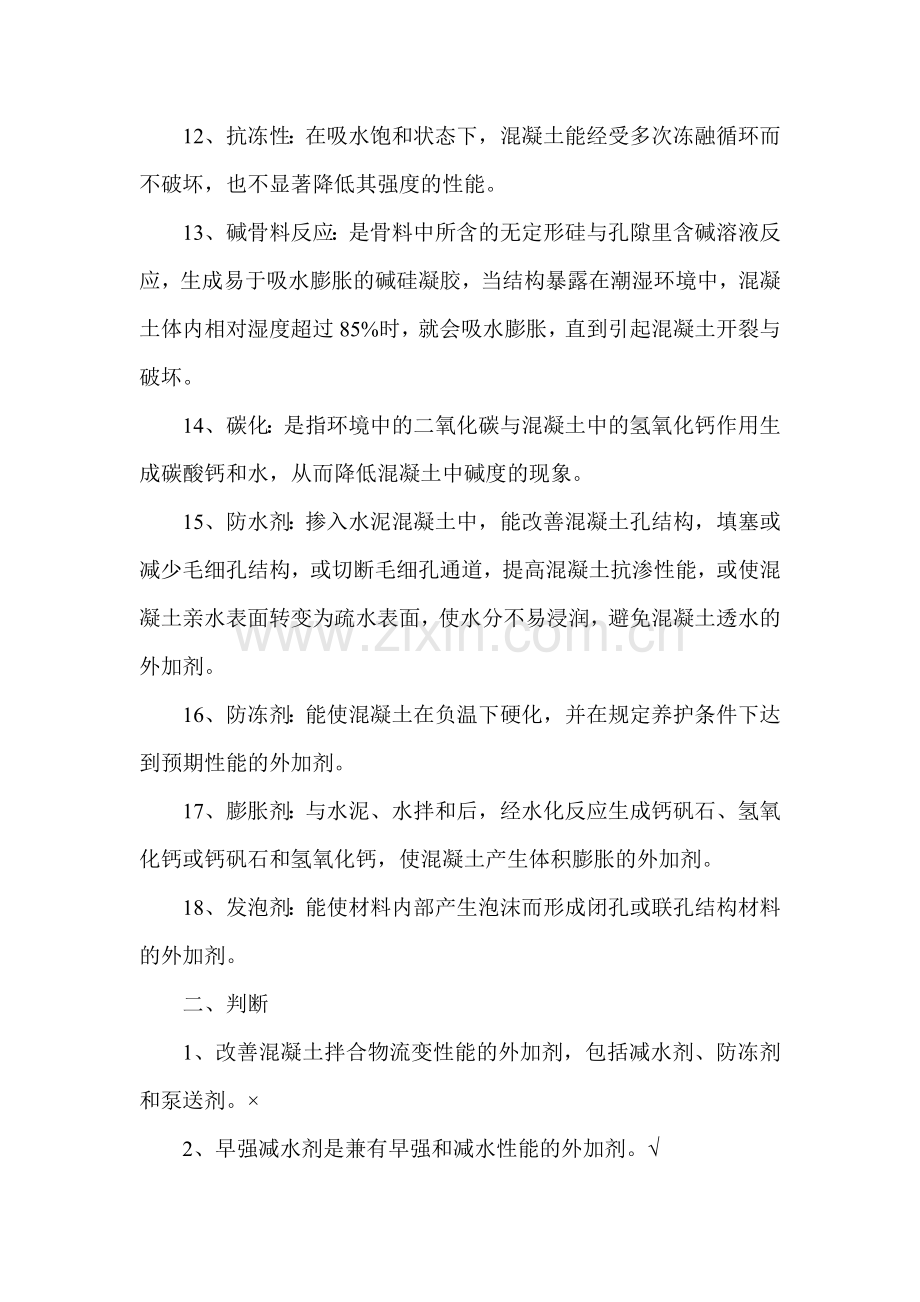

12、抗冻性：在吸水饱和状态下，混凝土能经受多次冻融循环而不破坏，也不显著降低其强度的性能。
13、碱骨料反应：是骨料中所含的无定形硅与孔隙里含碱溶液反应，生成易于吸水膨胀的碱硅凝胶，当结构暴露在潮湿环境中，混凝土体内相对湿度超过85%时，就会吸水膨胀，直到引起混凝土开裂与破坏。
14、碳化：是指环境中的二氧化碳与混凝土中的氢氧化钙作用生成碳酸钙和水，从而降低混凝土中碱度的现象。
15、防水剂：掺入水泥混凝土中，能改善混凝土孔结构，填塞或减少毛细孔结构，或切断毛细孔通道，提高混凝土抗渗性能，或使混凝土亲水表面转变为疏水表面，使水分不易浸润，避免混凝土透水的外加剂。
16、防冻剂：能使混凝土在负温下硬化，并在规定养护条件下达到预期性能的外加剂。
17、膨胀剂：与水泥、水拌和后，经水化反应生成钙矾石、氢氧化钙或钙矾石和氢氧化钙，使混凝土产生体积膨胀的外加剂。
18、发泡剂：能使材料内部产生泡沫而形成闭孔或联孔结构材料的外加剂。
二、判断
1、改善混凝土拌合物流变性能的外加剂，包括减水剂、防冻剂和泵送剂。×
2、早强减水剂是兼有早强和减水性能的外加剂。√
3、缓凝减水剂是兼有缓凝和减水功能的外加剂。√
4、引气减水剂是兼有引气和减水功能的外加剂。√
5、混凝土中掺用适量减水剂，可减少单位用水量5%~20%。×
6、混凝土中掺用适量减水剂，可节约水泥5%~10%。×
7、混凝土中掺用适量减水剂，可增大混凝土流动性。×
8、外加剂的匀质性是表示外加剂自身质量稳定均匀的性能。√
9、掺加引气剂的混凝土其抗压强度比高。×
10、钢筋锈蚀是指掺用外加剂混凝土对钢筋及其预埋件是否有锈蚀作用。√
11、掺入引气剂时，混凝土中的引气量随温度的升高而减少。√
12、氯离子含量应在生产场所控制值的5% 。×
13、防冻剂是指防止混凝土冷冻的外加剂。×
14、减水率是指掺用外加剂混凝土的用水量与不掺外加剂混凝土的用水量的比值。×
15、水泥用量不变，含气量增加砼抗压强度升高。×
16、水灰比相同时，含气量增加砼抗压强度升高。×
17、缓凝剂的加入可以延长凝结时间，降低水化热。×
18、泵送剂只能用于泵送混凝土。×
19、通过配合比的控制和施工养护可以提高混凝土耐久性。√
20、凝结时间从水泥与水接触时开始计算。√
21、《混凝土外加剂应用技术规范》GB50119-2003规定：严禁使用对人体有害的、对环境产生污染的外加剂。√
22、流动性大的混凝土比流动性小的混凝土强度低。×
23、在混凝土中掺入适量减水剂，不减少用水量，则可改善砼拌合物的和易性，显著提高混凝土的强度，并可约水泥的用量。×
24、引气剂一般都具有减水作用。√
25、氯化钙作为早强剂能加速水泥早期水化，降低水的冰点，具有低温早强与抗冻能力。√
26、减水剂与引气剂均为表面活性剂，因此减水剂也可以作为引气剂使用。×
三、单选题
1、在检测混凝土泵送剂时，基准混凝土配合比按JGJ/T55进行设计，受检混凝土与基准混凝土的 用量不相同。 （D）
A、砂 B、水泥 C、石 D、水
2、以下不属于液体泵送剂的出厂检验项目有 。 （A）
A、细度 B、含固量
C、水泥净浆流动度 D、密度
4、《混凝土外加剂应用技术规范》GB50119-2003规定：严禁使用 的外加剂。（A）
A对人体有害的、对环境产生污染的
B对强度有影响的
C非正规厂家出场的
D影响混凝土拌合物状态的
9、在试拌混凝土时，发现混凝土拌合物的流动性偏大，应采取 措施。（B）
A.直接加水泥
B.保持砂率不变，增加砂、石用量
C.保持W/C不变，增加水泥浆
D.加混合材料
10、早强剂在合适的掺量范围内时对凝结时间的影响（C）
A大大延长 B大大缩短
C无明显变化 D无任何影响
11、掺入减水剂后，在保持用水量和水泥用量不变时可以使得混凝土产生什么变化（B）
A提高强度 B增加流动性
C节约水泥 D改善混凝土耐久性
12、下列盐类中不属于阳极型钢筋阻锈剂的为（C）
A碳酸钠 B亚硝酸钙 C亚硝酸钠 D铬酸钠
13、下列外加剂中不能有效改善混凝土耐久性的是（C）
A引气剂 B着色剂 C防水剂 D阻锈剂
14、下列不属于高性能减水剂作用机理的是（D）
A表面活性作用 B空间位阻作用
C静电斥力作用 D酸碱中和作用
15、硫酸盐类早强剂中应用最多的是（A）
A硫酸钠 B硫酸钙 C硫酸铝 D硫酸铝钾
16、有机化合物累早强剂中，最常用的是（B）
A甲醇 B三乙醇胺 C乙醇 D三异丙醇胺
17、水泥中的矿物对外加剂的吸附顺序为（A）
A C3A＞C4AF＞C3S＞C2S
B C3A＞C3S＞C4AF＞C2S
C C3A＞C2S＞C3S＞C4AF
D C3A＞C3S＞C2S ＞C4AF
18、减水剂与水泥的适应性的好坏可以用 评价。（C）
A胶砂流动度 B混凝土坍落度
C净浆流动度 D砂浆稠度和分层度
19、下列不属于缓凝剂及缓凝减水剂对新拌混凝土影响的是（D）
A延缓混凝土初终凝时间
B降低水化放热速率
C降低塌落度损失
D降低了混凝土的泌水沉降
20、混凝土抗冻性的评价指标是（C）
A强度降低不超过20%，质量损失不超过5%
B强度降低不超过25%，质量损失不超过10%
C强度降低不超过25%，质量损失不超过5%
D强度降低不超过20%，质量损失不超过10%
21、下面说法不正确的是（B）。
A表面张力越小，减水效果越好。
B表面张力越大，减水效果越好。
C对于气液界面来说，达到临界胶束浓度时，空气与水接近于完全隔绝状态。
D减水剂在水泥——水体系中的浓度只有稍高于临界胶束浓度时才能充分显示其减水作用。
22、对外加剂主要功能概括不准确的是（D）。
A、改善混凝土拌合物流的变性能；
B、改善混凝土的耐久性；
C、调节混凝土的凝结时间、硬化性能；
D、降低混凝土单方成本。
四、多项选择题
1、混凝土外加剂的型式检测项目包括 （B、C、D）
A、均匀性 B、匀质性
C、硬化混凝土性能 D、新拌混凝土性能
2、混凝土防冻剂按其作用可分为（A、B、C、D）
A、抗冻剂 B、复合功能防冻剂
C、防冻剂 D、缓冻剂
3、以下属于液体泵送剂的出厂检验项目有（B、C、D）
A、细度 B、含固量
C、水泥净浆流动度 D、密度
4、膨胀剂的用途（A、B、C、D）
A补偿收缩混凝土 B填充用膨胀混凝土
C灌浆用膨胀砂浆 D自应力混凝土
5、《混凝土外加剂应用技术规范》GB50119-2003规定：严禁使用 的外加剂。（A、C）
A对人体有害的
B对强度有影响的
C对环境产生污染的
D影响混凝土拌合物状态的
6、混凝土外加剂按功能分为（ A、B、C、D ）
A改善混凝土流变性能的外加剂
B调节混凝土凝结时间、硬化性能的外加剂
C改善混凝土耐久性的外加剂
D改善混凝土其他性能的外加剂
7、引气剂的作用机理为（ A、B、D ）
A界面活性作用
B气泡作用
C空间位阻效应
D稳泡作用
8、泵送剂的主要组分有哪些（A、B、C、D）
A减水组分 B缓凝组分 C引起组分 D保水组分
9、混凝土早强剂按其成分可分为 。 （A、B、D）
A、无机盐类 B、有机物类 C、氯盐类 D、复合型
10、使用硫酸钠早强剂时要注意的问题是（A、D）
A返碱 B结构开裂 C结构变形 D碱骨料反应
11、冻害产生的机理（A、C、D）
A水压 B盐析 C渗透压 D水结冰生长压
12、碱骨料反应破坏的形式（A、B、D）
A膨胀与开裂 B损失强度
C质量损失 D粘附性碱硅物质的溢出
13、冻害产生的条件（A、B、D）
A温度 B水 C骨料含水率 D混凝土内部孔隙状况
14、混凝土阻锈剂按其成分可分为 。 （A、B、D）
A、无机盐类 B、有机物类 C、水剂型 D、混合型
15、混凝土冻害的破坏模式有（A、B、C）
A表面出现缺棱、掉角、脱皮现象 B质量损失
C强度、弹性模量下降 D蜂窝、麻面
16、提高水泥石抗冻性的方法有（A、C、D）
A降低水灰比 B 表面涂层保护
C掺用引气剂 D加强养护
17、混凝土产生冻害的机理（A、B、C）
A水压 B渗透压
C水结冰结晶生长压 D水分蒸发
18、提高混凝土抵抗硫酸盐侵蚀的防护措施有（A、B、C、D）
A提高混凝土质量和抗渗性
B限制水泥中C3A含量
C掺火山灰质掺合料
D表面涂层保护
19、混凝土钢筋阻锈剂按使用方式和工程对象分为（B、C）
A无机型 B掺入型 C渗透型 D粉剂型
20、混凝土钢筋阻锈剂按作用机理分为（A、B、D）
A阳极型 B阴极型 C有机型 D复合型
21、对于萘系减水剂的描述，以下正确的有（BCD）。
A属阳离子表面活性剂 B属阴离子表面活性剂
C具有亲水基团 D具有憎水基团
五、问答题
1、泵送混凝土对泵送剂的要求。
答案：（1）减水率要高；（2）坍落度损失小（3）不泌水、不离析，保水性好；（4）有一定缓凝作用（5）减小混凝土内部摩擦
2、简述泵送剂的配置原理及目的。
答案：原理：泵送剂不同于高效减水剂，除了应具备比较高的减水率外，还应具有良好的可泵性。
目的：为了控制C3A的早期水化速度。缓凝组分的引入，并非单纯的为了缓凝，而是为了控制混凝土坍落度的损失。
3、简述减水剂的技术经济效果
答案：（1）保持用水量及水泥用量不变时，增加混凝土流动性；（2）保持流动性及水泥用量不变时。提高混凝土强度；（3）保持流动性及水灰比不变时，节约水泥；（4）改善混凝土耐久性；（5）改善混凝土拌合物泌水、离析现象，延缓混凝土拌合物的凝结时间，减缓水泥水化放热速率，防止混凝土内外温差裂缝。
4、简述聚羧酸盐系高性能减水剂的主要特点。
答案：（1）掺量低，减水率高；（2）混凝土拌合物流动性好，坍落度损失小；（3）对混凝土增强效果潜力大；（4）混凝土收缩低；（5）总碱含量低（6）环境友好；（7）具有一定的引气性。
5、泵送混凝土对原材料有哪些要求？
答案：（1）应选用硅酸盐水泥、P·O、P·S、P·F，不宜选用P·P；（2）粗集料应级配连续；（3）宜采用中砂；（4）应掺用泵送剂或减水剂，并掺用粉煤灰或其他活性矿物掺合料。
6、泵送剂配制时应注意哪些问题？
答案：（1）外加剂复配过程中应严格控制氯离子的加入量；
（2）复配时应注意外加剂产品中游离Na2SO4含量对混凝土的影响；
（3）复配时应注意水泥中碱含量对外加剂的影响；
（4）复配组分的确定应提前考虑水泥中所含石膏品种的影响；
（5）复配时考虑水泥细度、新鲜度对外加剂的影响；
（6）复配时考虑助磨剂的品种和加入量对外加剂的影响；
（7）复配时应充分考虑水泥中混合材品种、掺加量，混凝土中掺和料品种、品质、加入量对外加剂的影响。
7、复合型多功能早强剂的选用和复合时的选用顺序是什么？
答案：（1）必须满足混凝土早强、早强减水剂的性能要求；（2）对混凝土无不利影响；（3）能满足施工工艺要求；（4）对所选水泥、骨料、掺合料有很好的适应性；（5）对环境无不良影响；（6）原材料易得，价格较低。
8、速凝剂应该具备哪些条件？
答案：（1）初凝时间小于3min；终凝时间在10min以内；（2）较高早强强度，后期强度降低不能太大；（3）使混凝土具有一定的粘度，防止回弹过高；（4）尽量减少水灰比，防止收缩过大，提高抗渗性；（5）对钢筋无锈蚀作用。
9、我国速凝剂的发展存在哪些问题？
答案：（1）掺入速凝剂后混凝土强度削弱大；（2）速凝剂的碱性高；（3）速凝剂降低粉尘、降低回弹率的效果欠佳；（4）不同程度的存在综合性能不理想的现象。
10、简述混凝土耐久性的重要性。
答案：（1）保证混凝土构筑物运行的安全性；（2）延长混凝土构筑物的服役寿命；（3）节约混凝土构筑物的维护成本；（4）节约自然资源，减少消耗；（5）改善人类居住的环境条件。
11、混凝土耐久性的研究内容是什么？、
答案：（1）抗渗性；（2）抗冻性；（3）耐腐蚀性；（4）抗碳化性；（5）碱骨料反应；（6）耐火性；（7）耐磨性与抗冲刷性。
12、影响混凝土抗渗性的因素有哪些？
答案：（1）混凝土配合比：水灰比、胶材用量；（2）浇筑成型工艺：混凝土搅拌、振捣；（3）养护条件：湿度、温度、龄期。
13、碱骨料反应的影响因素有哪些？
答案：（1）水泥或混凝土中的含碱量；（2）活性氧化硅含量；（3）骨料粒径（4）水分来源；（5）环境湿度。
14、抑制碱骨料反应的措施有哪些？
答案：（1）抑制碱含量；（2）限制活性骨料；（3）保持干燥；（4）利用火山灰质矿物掺合料；（5）掺用引气剂；（6）改善结构设计。
15、提高钢筋混凝土中钢筋的抗锈蚀能力的措施有哪些？
答案：在原材料选择、配合比设计、保护层厚度与施工过程的基础上，还有以下措施：（1）在新拌混凝土中掺用阻锈剂；（2）用不锈钢或环氧涂层钢筋做配筋；（3）混凝土采用涂层保护，减少氯盐与氧的侵入；（4）对钢筋进行阴极保护。
16、提高混凝土耐久性的措施有哪些？
答案：（1）根据工程所处环境及使用条件，合理选择水泥品种；（2）选用较小水灰比，保证水泥用量；（3）掺用引气剂或减水剂；（4）改善施工方法，提高混凝土质量；（5）表面处理，提高混凝土面层的密实度。
17、混凝土钢筋阻锈剂的应用范围是什么？
答案：（1）以氯盐为主的腐蚀环境情况下，如海洋环境、海水浸蚀区、沿海潮差区、浪溅区；（2）使用海沙地区，以含盐水施工混凝土；（3）内陆盐碱地区，盐湖地区；（4）受防冰盐侵害的路、桥；（5）在氯盐腐蚀性气体环境下的钢筋混凝土建筑物；（6）已被腐蚀的建筑物的修复；（7）使用低碱水泥或低碱掺合料的混凝土。
18、混凝土钢筋阻锈剂的应用效果和限制分别是什么？
答案：应用效果：一次性掺入，效果能保持50年左右。而且施工简单、方便、节省工时、费用很低。与环氧涂层钢筋保护法、阴极保护相比，效果明显，经济上最合算。
限制：（1）不宜在酸性环境中使用；（2）不适合在饮用水系统应用；（3）阳极型阻锈剂多为氧化剂，在高温时易氧化自燃，且不易灭火，存放必须注意防。
19、简述混凝土膨胀剂对新拌混凝土性能的影响。
答案：（1）需水性增大，流动性降低；（2）泌水率降低、沉降率缩小；（3）含气量增加；（4）PH值增大；（5）凝结时间缩短。
20、混凝土膨胀剂在实际应用中应该注意哪些问题？
答案：（1） 工地或搅拌站不按混凝土配合比掺入足够量的膨胀剂是普遍存在的现象，由此造成浇筑的混凝土膨胀效应极低，何以补偿收缩?因此，确保膨胀剂掺量的准确性极为重要。
（2） 现场拌制混凝土的拌和时间要比普通混凝土延长30s，以保证膨胀剂和水泥、减水剂(泵送剂)拌合均匀，提高其匀质性。
（3）混凝土布料，震捣应按施工规范进行。
（4） 膨胀混凝土要有充分湿养护才能更好的发挥其膨胀效应，对掺膨胀剂的混凝土提出更严格的养护要求，养护期不小于14d。
（5） 边墙出现裂缝是个难题，施工中应要求混凝土震捣密实、匀质。有的单位为加快施工进度，浇筑混凝土12d 内就拆模板，其实这时混凝土的水化热升温最高，早拆模板造成散热快，增加了墙内外温差，易于出现温差裂缝。施工实践证明，墙体宜用保湿较好的胶合板制模，混凝土浇完后，在顶部设水管慢淋养护，墙体宜在第5d 拆模，然后尽快用麻包片贴墙并喷水养护，保湿养护10-14d。
（6） 底板宜用蓄水养护，冬季施工要用塑料薄膜和保温材料进行保温保湿养护；楼板宜用湿麻袋覆盖养护。
（7） 即使采取各种措施，尤其C40 以上混凝土，墙体也难免不出现裂缝，有的12d 拆模板后就发现有裂缝，这是混凝土内外温差引起的，要设法降低水泥用量，减少混凝土早期水化热。
（8） 混凝土浇筑完后，建筑物进入使用阶段，有些单位不注意维护保养，在竣工之前就出现裂缝，这是气温和湿度变化引起的，因此，地下室完成后，要及时复土，楼层尽快做墙体维护结构，屋面要尽快做防水保温层。
21、阐述混凝土膨胀剂使用中存在的误区。
答案：（1） 掺膨胀剂的补偿收缩混凝土配合比设计不明，膨胀剂采用何种方法不明确。当使用粉煤灰掺合料时，配比又应当如何设计？在配制防渗混凝土时，按规范规定：水泥用量不得小于300kg/m3，如掺入粉煤灰，则水泥用量不得小于280kg/m3，以此为基准设计膨胀剂的混凝土配合比。由于各厂的水泥和粉煤灰活性不同，各地砂石质量差异较大，施工选用混凝土的坍落度也不同，因此，试验室应参考以往的经验，结合试验中得到的技术参数，确定基准混凝土的水泥和粉煤灰单方用量，再计算膨胀剂的掺量。
（2）大多数施工单位委托试验和与混凝土搅拌站签定合同时，只要求提供满足掺膨胀剂混凝土的坍落度、强度和抗渗等级的配合比数据，不提混凝土限制膨胀率的指标。存在膨胀剂“一掺就灵”的盲目思想，这是使用膨胀剂的最大误区。根据GBJ11988 规范，掺膨胀剂的补偿收缩混凝土的特性指标是：水中养护14d 的限制膨胀率≥0.015%。膨胀剂主要用途是补偿收缩，根据大量工程实践表明，防水工程的底板、侧墙、后浇带或膨胀加强带混凝土的限制膨胀率在一定范围内为宜。不同的结构部位的抗裂要求不同，因此，膨胀剂掺量是不同的。由于膨胀剂与水泥及减水剂(泵送剂)之间存在适应性的问题，在同一配合比下，使用不同的水泥及减水剂(泵送剂)，混凝土产生的膨胀率也不同。必要根据工地原材料进行补偿收缩混凝土的试配。
（3） 在实际工程中，混凝土结构则受到钢筋和邻位的约束。试验表明，带模养护的膨胀混凝土试件的限制强度比自由强度高10%－15%，所以，不必担心掺膨胀剂的混凝土强度下降。不能以7d 自由强度作判断，应以28d 强度是否达到试配强度为准。
（4） 膨胀剂掺量有意和无意少掺是使用补偿收缩混凝土的又一个误区。现实中发现，施工现场不能正确使用试验室提供的混凝土配合比，在实际操作中，许多工地和搅拌站没有专门的膨胀剂计量装置，靠人工以斗代秤加料，由于监督不力和人工加料的随意性，大多是少掺。更有甚者，某些搅拌站从经济利益出发，故意少掺或不掺膨胀剂。
22、简述泡沫混凝土的性能特点。
答案：泡沫混凝土是具有质轻、保温、隔热、耐火、抗冻性好的建筑节能材料。混合浆在成型时可自流平、自密实，施工和易性好、有利于泵送和整平，与其他的建筑材料有良好的相容性，强度可根据需要调整。其主要性能体现在以下几个方面：
(1)质量轻、密度小：泡沫混凝土的密度一般为300～1 200 kg/m3 ，比常规的建筑材料降低自重30 %左右，可降低结构和基础的造价，具有很好的抗震性能。
(2)热工性能好：泡沫混凝土内含有众多独立、不贯通的细小孔洞，热工性能良好，通常导热系数在0. 08～0. 25W / (m·K)之间，其保温隔热隔音效果明显。
(3)隔热防火性能好：由于泡沫混凝土属于多孔轻质材料，可用于楼层的向阳隔热层和沿公路一侧的隔音层。同时在防火、防水性能方面也具有良好的效果，而且可充分利用废弃材料、节省耕地和能源、降低成本。
23、引气剂对混凝土的影响有哪些？
答案：（1）改善混凝土的和易性；（2）降低混凝土的泌水和沉降；（3）提高混凝土的抗渗性；（4）提高混凝土的抗化学物质侵蚀性；（5）显著提高混凝土的抗冻融性能；（6）大大延长混凝土的使用寿命；（7）对混凝土强度略有降低，但因其有一定的减水作用，基本可弥补强度降低。
24、在使用引气剂过程中容易出现的问题有哪些？
答案：（1）引气过量，造成混凝土强度下降过多；（2）引气不足，造成砼耐久性指标达不到要求（3）引气剂质量差，引入的气泡过大，分布不均匀，不但起不到应有作用，反而使砼性能受到影响；（4）引气剂受水泥细度、含碱量、掺和料品种、集料粒径、含泥量、砂率、搅拌方式、温度等诸多因素影响，使用过程不按照条件变化进行调整。
25、试从水泥浆的组成与分散体结构， 分析减水剂的作用机理？
答案：（1）由于水泥颗粒之间和水泥颗粒与水之间的的相互吸力，导致水泥颗粒在水中分散困难，水泥颗粒容易相互粘聚形成絮凝结构，有10~30%的拌和水被包含在其中，从而降低了水泥浆的流动性。
（2）当减水剂加入水泥浆中，减水剂分子吸附在水泥颗粒表面，作定向排列，组成了单分子或多分子吸附层，使水泥浆结构发生了的变化：①水泥颗粒表面带相同电荷，相互间的静电斥力使水泥颗粒易于分散； ②减水剂分子链上的极性基团使水泥颗粒表面溶剂化层增厚，产生空间位阻，增加了水泥颗粒间的滑动能力，减少了粘滞性，增加润滑性；③水泥颗粒易于湿润，自动粘聚能力减弱，塑化能力增强。
26、减水剂有哪几种掺加方法？简述之。
答：（1）先掺法：粉状减水剂先与水泥混合，然后加水搅拌；（2）同掺法：减水剂预先溶解成一定浓度的溶液，然后崽搅拌时同水一起掺加；（3）滞水法：搅拌过程重减水剂滞后于水1~3min加入（当以溶液加入时称为溶液滞水法；当以干粉加入时，称为干粉滞水法；（4）后掺法：用于商品混凝土，减水剂不是崽搅拌站搅拌时加入，而是崽运输途中或施工现场分几次或一次加入，再经二次或多次搅拌（当减水剂分成多次加入时称为分批后掺法）。
27、延缓坍落度损失的措施有哪些？
答：（1）后掺法与多次添加法；（2）载体流化剂法；（3）与缓凝剂复合使用；（4）超剂量添加法；（5）开发新系列高效减水剂。
28、减水剂与引气剂均是表面活性剂，那么，减水剂是否可当引气剂用？为什么？
答：不能！因为减水剂没有稳泡作用，减水剂分子中的碳氢链是极性，与水有较强的相互作用；而引气剂分子的碳氢链是非极性的，完全憎水！
29、施工中哪些因素会影响含气量？
答：(1)坍落度。坍落度越大，含气量就越高，一般坍落度增加约7～10cm，含气量就会增加1%。但坍落度增大至某一数值后，含气量开始下降。
(2)搅拌时间。采用机械搅拌时，含气量随拌合时间延长而增大，到一定时间后，含气量就不再增加，再延长搅拌时间时含气量下降。因此在使用过程中，掌握混凝土的搅拌是很重要的。
(3)振捣。振捣能降低混凝土的含气量，特别是大气泡。如果振捣时间相同，混凝土的含气量随频率增大而下降。 为了保证混凝土中适当的含气量，应该试验确定适宜的振捣时间和振捣频率。
30、在使用引气剂时，应注意哪些问题？
答：a、掺引气剂前，进行实地试配试验，确定该引气剂能否在本工程使用，以及工程中使用的合适剂量。
b、引气剂使用时，其掺加量一般都比较小 ( 一般只有水泥质量的万分之几 ) ，所以计量要准确。
c、施工中要定时进行现场检测，严格控制含气量的波动幅度。施工中必须保持不同部位的振捣时间和振捣方法的一致。
d、掺引气剂的混凝土，由于其引气量的增加，将会导致混凝土体积的增加，因此在配合比设计时应加以考虑。
31、泵送剂的复配原则有哪些？
答：（1）复配不是简单地将几种不同组分混合在一起，应该根据混凝土原材料、配合比、技术要求等情况，充分考虑各组分之间的相互作用进行复合。
（2）根据不同水泥、掺合料等选取合适的主成分及掺量，根据混凝土其他性能要求确定其它助剂的品种及掺量。
（3）通过试验验证以上确定的各种成分和掺量是否合适。考察各外加剂组分之间的交互作用及对混凝土性能的影响。
（4）物及电解质类早强、防冻组分，不仅影响水泥水化、冰点，有时还会影响减水率，复配时必须选择合适的早强、防冻组分。
（5）两种或两种以上的表面活性剂共同使用时，必然存在相互影响，其作用可能是叠加，也可能是抵消，应加以注意。
32、提高混凝土早期强度的途径有哪些？
答：其一为使用特种水泥，因其产量及价格受限制不能普遍采用。其二改进混凝土施工和养护方法，如热拌混凝土、蒸养处理等方法。第三是使用早强型外加剂，实践证明这种方法是最简单易行、成本低廉的方法。
33、硫酸钠的早强机理主要有哪几个方面？
（1）硫酸钠是一种强电解质，能增加水泥液相的离子强度，对扩散双电层产生压缩作用。从而使zeta电位绝对值下降，促进水泥的凝结和硬化。
（2）在水泥水化时硫酸钠与游离氢氧化钙作用生成石膏和氢氧化钠：
碱的生成提高液相的PH 值，产生塑化作用，增加水泥浆的塑性强度。同时新生成的细粒二水石膏比水泥粉磨时加入的石膏对水泥水化快得多，促进较多的水化硫铝酸钙的生成：
CaSO4·2H2O+C3A+H2O→3CaO·Al2O3·CaSO4·2H2O
从而促进了早期强度的增长。
（3）硫酸钠与水泥水化析出的氢氧化钙反应及水泥中的C3A与SO42-和氢氧化钙生成钙矾石的水化反应，加速消耗了C3A水化释放的氢氧化钙，使水化进一步加快。
34、硫酸钠早强剂中的钠（钾）离子本身的缺陷是近年混凝土工程界谈论的重要话题，主要有哪两点？
一是返碱现象（盐析）
由于K+、N a+不与水泥水化产物化合，且其盐类均易溶解，因而较多残留于混凝土的液相中，这是混凝土表面盐析的主要原因之一。盐析使混凝土表面形成白色污染。这对于目前要求无表面装修的铁道、交通混凝土工程是不利的。更有甚者，钠盐在混凝土表层结晶发生膨胀，极有可能造成混凝土的表层开裂甚至脱落，对工程造成极大危害。因而在此类工程中限制钠（钾）系早强剂的应用。
注意：硫酸钠在混凝土中使用，当掺量过大或养护条件不好时，容易在混凝土表面产生反碱现象，而影响混凝土表面的光洁程度，也不利于表面的进一步装饰处理。冬季施工或干燥天气尤其容易发生。
二是碱—骨料反应。
碱—骨料反应发生的基本条件之一是碱的存在。混凝土中碱的来源有两个：一为水泥中所含的K2O及Na2O；二为外加剂带入混凝土中的K+、N a+ 。
由此可见钠（钾）系早强剂有着天生的缺陷——存在导致碱—骨料反应的潜在危险。这也在很大程度上限制了此系列早强剂的使用。
35、三乙醇胺作用机理？
答：三乙醇胺的早强作用是由于能促进C3A的水化，在C3A-CaSO4-H2O体系中，它能加快钙矾石的生成，因而对混凝土早期强度发展有利。三乙醇胺分子中因有N 原子，它有一对未共用电子，很容易与金属离子形成共价键，发生络合，与金属离子形成较为稳定的络合物。这些络合物在溶液中形成了许多可溶区，从而提高了水化产物的扩散速率。
由于络合物的形成，这在水化初期必然会破坏熟料粒子表面形成的C3A水化物及其他生成物（如硫铝酸钙），而使C3A、 C4AF溶解速率提高，与石膏的反应也会加快，迅速生成硫铝酸钙，并且使钙矾石与单硫酸型硫铝酸钙之间的转化速度加快。硫铝酸钙生成量增多，必然降低液相中Ca2+、Al3+的浓度，进一步以可促进C3S水化。
36、三乙醇胺的早强作用特点是什么？
（1）用量小：只有水泥用量的万分之几，即有明显的早强作用。并与某些无机早强剂复合使用能达到事半功倍的效果，因而有早强催化剂的美誉。
（2）适应温度范围宽：从－5℃到＋90℃均有同样早强作用，因而不仅在冬季施工，而且在混凝土蒸养工艺中也广泛采用。
（3）不锈蚀钢筋：三乙醇胺是弱碱性物质，而且不含氯离子，因此对钢筋无不良作用。
（4）不影响后期强度：三乙醇胺在适合掺量范围内使用不但能大幅度提高混凝土早期强度，而且 28 天强度仍有显著增加。
37、简述早强剂的发展方向。
1)非氯盐、非硫酸盐类早强剂及复配外加剂的生产和应用。
2)低氯离子、低硫酸根离子、低碱金属离子含量的早强剂及复配外加剂的生产和应用。
3)大掺量矿渣粉或粉煤灰混凝土早强型外加剂的研制。
4)开展早强剂与水泥/掺合料适应性的研究，以更科学地选择早强剂，收到最佳和最经济的应用效果。
38、以常用膨胀型及减水密实型为例说明防水剂的作用机理？
答：在混凝土中产生一定体积膨胀， 以补偿混凝土的收缩， 减少收缩裂缝的产生。
在一定限制条件下使混凝土膨胀体堵塞透水通道。
明显降低混凝土水灰比， 减少游离水、使混凝土更密实， 混凝土中总孔隙率减少， 毛细孔更细小， 成为不透水的孔隙。
在混凝土中引入许多稳定、互不相通、不透水的微小气泡、切断混凝土中透水通道。
减少混凝土泌水沉降， 减少沉降孔的产生。
产生新的水化物及不溶于水的胶体， 填塞混凝土中的毛细孔隙。
39、常用防水剂应用不当的表现有哪些？
答：1、未能按规定进行长期有效的浇水养护， 混凝土膨胀值不够， 达不到膨胀减缩效果。
2、防水剂掺量不准确， 过量掺入，膨胀值过大会使混凝土膨胀开裂， 掺入量过小达不到所需膨胀值。
3、掺用膨胀型防水剂未能使混凝土在有效限制条件下浇注， 无限制的自由膨胀， 达不到填充密实效果。
4、混凝土搅拌不均匀， 造成局部膨胀值过大而产生工程事故。
5、大部分膨胀型防水剂都有促凝作用， 用于预拌混凝土坍落度损失过快、施工工作度不够常常在现场任意补加水， 造成水灰比过大影响防水效果。（上述五点多表现为掺用膨胀型防水剂）6、以减水剂为主剂的防水剂某些产品减水率虽高但保水性不好， 混凝土泌水率高， 增加混凝土泌水沉降收缩。
7、以引气剂为主要成份的防水剂， 掺量过大，不但会降低混凝土强度， 还会增加收缩裂缝。
8、一些防水剂以引气剂与一些减水剂及其它外加剂复合而成， 某些引气剂与其它外加剂相溶性不好， 使用后会产生絮凝或沉淀， 影响防水效果。
9、施工振捣影响。加强振捣虽然使混凝土更密实， 但过份振捣会使混凝土刚引入的微小气泡变大容易消失， 失去引气抗渗作用。（6-9条主要表现为掺减水剂引气型防水剂）
40、防水剂的应用技术有哪些要点？
答：1、应用防水剂配制防水混凝土应尽量选用硅酸盐水泥或普通硅酸盐水泥。因为矿渣水泥泌水率高， 会影响防水效果， 防水混凝土水泥用量一般不能低于沙。
2、防水混凝土砂率应略高于普通混凝土， 并应限制骨料最大粒径， 以减少施工沉降。
3、配制防水混凝土应严格控制水灰比， 以减少游离水， 提高混凝土密实性， 减少毛细孔隙。
4、预拌防水混凝土， 在采用膨胀型防水剂时应同时掺加缓凝剂， 以防止促凝， 减少运输过程中的坍落度损失， 保证现场浇注时有一定的工作性。
5、应用膨胀型防水剂应通过测试， 确定最佳掺量， 以保证取得较好的防裂抗渗效果， 应用引气型防水剂更应计量准确， 掺量适宜， 过量引气会加大混凝土收缩， 增加收缩缝的产生。
6、掺用防水剂的混凝土需保证搅拌均匀， 并加强浇水养护， 应用膨胀型防水剂的浇水养护时间应不少于14天， 其它类型浇水养护时间可略短。
7、应用膨胀型防水剂浇注防水混凝土， 必须在坚固模板限制下成型， 才能使混凝土更密实， 更能充分填充毛细孔隙， 而混凝土不受限制的自由膨胀， 会引起混凝土开裂， 达不到防水抗渗目的。
8、防水剂的掺加方式。膨胀型防水剂因主要成份为膨涨剂， 水溶性较差可以采用干掺使用， 减水引气型防水剂大部分产品水溶性较好千掺或在水中溶解后掺用效果相同。
9、应用减水率较大的非引气型防水剂， 某些品种保水性较差， 泌水率高， 可加人适当引气剂， 或增稠剂以降低泌水率， 防止混凝土分层离析影响防水效果。
10、我国水泥品种较多， 矿化成份差别较大许多防水剂对水泥适应性差， 选用防水剂前应做水泥适应性试验。
11、防水剂主要用于蓄水池， 水管油罐， 建筑物的地下室， 防水屋面， 地下铁道隧道， 人防工程、桥梁、水坝、港口工程及其它有防水、防渗透要求的混凝土。
41、防冻剂按作用分为哪几类？请分别阐述。
根据冬期施工时在混凝土中掺加的外加剂的作用不同，防冻外加剂又可分为抗冻外加剂、防冻剂、缓冻剂和复合抗冻剂。
（1）抗冻剂：是能促进混凝土凝固，提高混凝土早期强度，使之在较短的时间内，尽快达到临界强度或改变混凝土的内部结构，从而使混凝土具有抗冻能力，以抵抗冻害发生的外加剂。
(2) 防冻剂：能降低冰点，保持混凝土水的液相，为水泥水化提供条件，在一定负温度下，使混凝土免遭冻结，防止冻害的发生。
(3) 缓冻剂：混凝土中的化学结合水(约占水泥重量15 %～25 %) ，另一部分被水泥颗粒吸附的胶凝水，只有在- 78 ℃时才结冰，而毛细管和游离水才属于可冻水，凡能减少混凝土可冻水数量降低结冰率，以减轻防止冻害的外加剂都称缓冻剂。如：减水剂、密实剂。
(4) 复合抗冻剂：通过合理选择抗冻剂、防冻剂、缓冻剂，进行优化组合，可以产生提高抗冻、防冻、缓冻的综合效应，从而使混凝土免受冻害的外加剂合称为复合抗冻剂。它可以寻求最小的掺量，以获取最佳的效果，从而提高外加剂的防冻效能，为保证冬期施工的质量发挥作用。
42、防冻剂适用范围。
(1)含强电解质无机盐的防冻剂用于混凝土中，必须符合有关要求。这是因为强电解质无机盐对混凝土的耐久性有着十分不利的影响。
(2)含亚硝酸盐的防冻剂严禁用于预应力混凝土结构。
(3)含有六价铬盐、亚硝酸盐等有害成分的防冻剂，严禁用于饮水工程及与食品接触的工程。
(4)含有硝铵、尿素等产生刺激性气味的防冻剂，严禁用于办公、居住等建筑工程。
(5)强电解质无机盐防冻剂及其掺量应符合相关规定。例如：氯离子在钢筋混凝土(干燥环境)中不得大于0. 6% (水泥用量计) 。
(6)有机化合物类防冻剂可用于素混凝土、钢筋混凝土及预应力混凝土工程。
(7)有机化合物与无机盐复合防冻剂可用于素混凝土、钢筋混凝土及预应力混凝土工程，但应符合有关规定。
(8)对水工、桥梁及有特殊抗冻融性要求的混凝土工程，应通过试验确定防冻剂品种及掺量。
43、冻害有几种情况？分别是什么？
冻害分为三种情况：
(1) 新鲜混凝土受冻，就是指混凝土在终凝以前遭受冻结。在混凝土化冻后，终凝前重新捣制，加强养护，不能使混凝土重新受冻，才能保证混凝土的性能。
(2) 在施工过程中，由于自然环境的影响，若施工方法、施工技术不当，使混凝土在养护期间受冻及早期受冻，就会导致混凝土的物理性能降低，强度达不到设计要求。
(3) 结构使用期受冻，主要考核结构耐久性的使用年限。
44、冬季施工的预防冻害的措施。
(1) 调整配合比方法：主要适用于0 ℃左右的混凝土施工。
(2) 蓄热法：主要用于气温- 10 ℃左右，结构比较厚大的工
