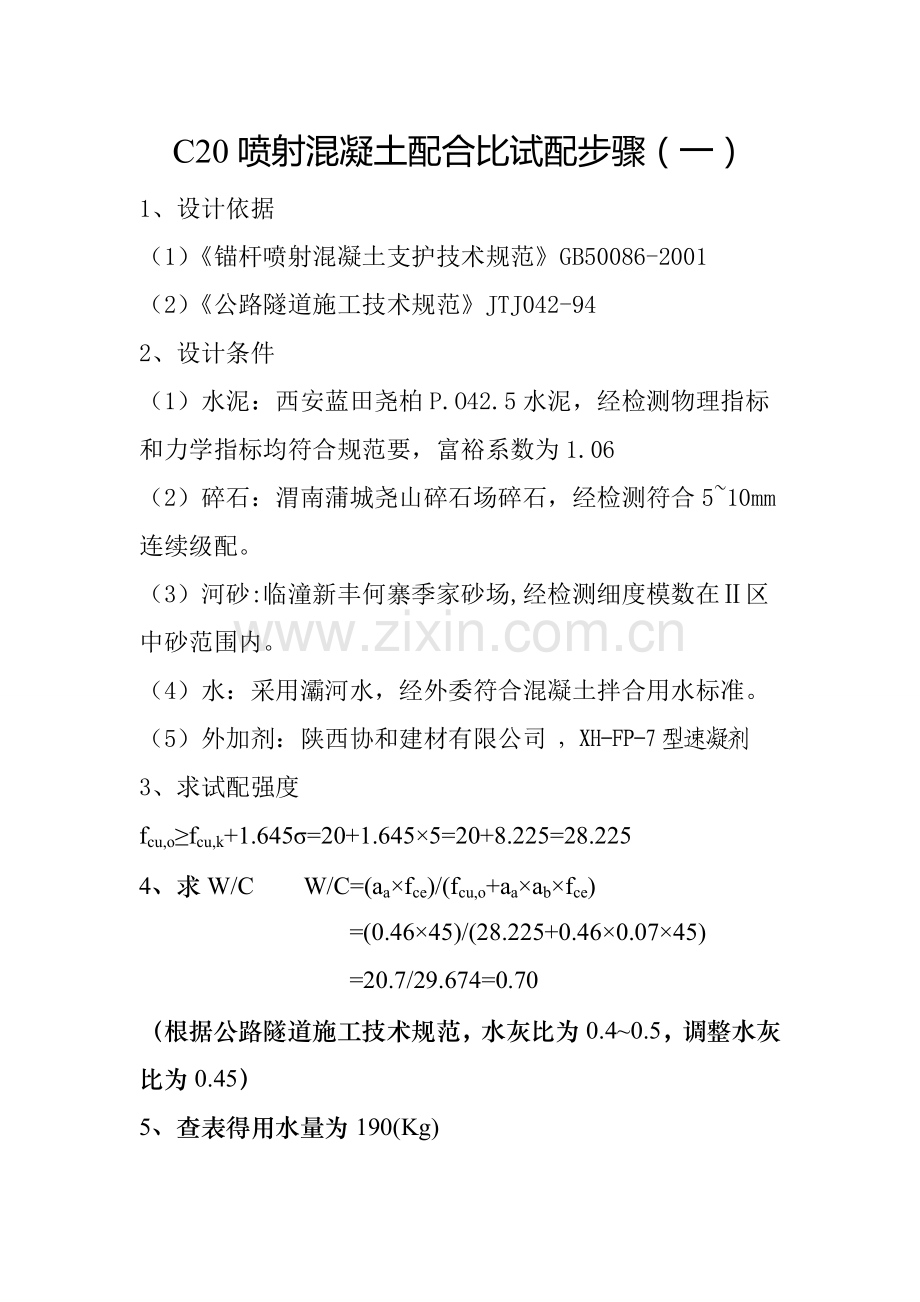

C20喷射混凝土配合比试配步骤（一）
1、设计依据
（1）《锚杆喷射混凝土支护技术规范》GB50086-2001
（2）《公路隧道施工技术规范》JTJ042-94
2、设计条件
（1）水泥：西安蓝田尧柏P.O42.5水泥，经检测物理指标和力学指标均符合规范要，富裕系数为1.06
（2）碎石：渭南蒲城尧山碎石场碎石，经检测符合5~10mm连续级配。
（3）河砂:临潼新丰何寨季家砂场,经检测细度模数在Ⅱ区中砂范围内。
（4）水：采用灞河水，经外委符合混凝土拌合用水标准。
（5）外加剂：陕西协和建材有限公司 ，XH-FP-7型速凝剂
3、求试配强度fcu,o≥fcu,k+1.645σ=20+1.645×5=20+8.225=28.225
4、求W/C W/C=(aa×fce)/(fcu,o+aa×ab×fce)
=(0.46×45)/(28.225+0.46×0.07×45)
=20.7/29.674=0.70
（根据公路隧道施工技术规范，水灰比为0.4~0.5，调整水灰比为0.45）
5、查表得用水量为190(Kg)
6、求水泥用量为mco=mWo/(W/C)=190/0.45=422(Kg)
7、查表得砂率为45%~60%，此处取53%。
8、假定混凝土密度为2200Kg/m3
9、求每方混凝土各种材料用量:
水泥+砂(x)+碎石(y)+水=2200 53%={砂/(砂+碎石)}×100%
422+x+y+190=2200 53%={x/(x+y)}×100%
x+y=1588 53%=x/1588
x=842 y=746
10、理论配合比为
水泥：砂：碎石：水：速凝剂
422：842：746：190：16.88
1： 2.00：1.77：0.45：0.04

C20喷射混凝土配合比试配步骤（二）
1、设计依据
（1）《锚杆喷射混凝土支护技术规范》GB50086-2001
（2）《公路隧道施工技术规范》JTJ042-94
2、设计条件
（1）水泥：西安蓝田尧柏P.O42.5水泥，经检测物理指标和力学指标均符合规范要，富裕系数为1.06
（2）碎石：渭南蒲城尧山碎石场碎石，经检测符合5~10mm连续级配。
（3）河砂:临潼新丰何寨季家砂场,经检测细度模数在Ⅱ区中砂范围内。
（4）水：采用灞河水，经外委符合混凝土拌合用水标准。
（5）外加剂：陕西协和建材有限公司 ，XH-FP-7型速凝剂
3、求试配强度fcu,o≥fcu,k+1.645σ=20+1.645×5=20+8.225=28.225
4、求W/C W/C=(aa×fce)/(fcu,o+aa×ab×fce)
=(0.46×45)/(28.225+0.46×0.07×45)
=20.7/29.674=0.70
（根据公路隧道施工技术规范，水灰比为0.4~0.5，调整水灰比为0.48）
5、查表得用水量为190(Kg)
6、求水泥用量为mco=mWo/(W/C)=190/0.48=396(Kg)
7、查表得砂率为45%~60%，此处取53%。
8、假定混凝土密度为2200Kg/m3
9、求每方混凝土各种材料用量:
水泥+砂(x)+碎石(y)+水=2450 53%={砂/(砂+碎石)}×100%
396+x+y+190=2200 53%={x/(x+y)}×100%
x+y=1614 53%=x/1614
x=855 y=759
10、理论配合比为
水泥：砂：碎石：水：速凝剂
396：855：759：190：15.84
1： 2.16：1.92：0.48：0.04

C20喷射混凝土配合比试配步骤（三）
1、设计依据
（1）《锚杆喷射混凝土支护技术规范》GB50086-2001
（2）《公路隧道施工技术规范》JTJ042-94
2、设计条件
（1）水泥：西安蓝田尧柏P.O42.5水泥，经检测物理指标和力学指标均符合规范要，富裕系数为1.06
（2）碎石：渭南蒲城尧山碎石场碎石，经检测符合5~10mm连续级配。
（3）河砂:临潼新丰何寨季家砂场,经检测细度模数在Ⅱ区中砂范围内。
（4）水：采用灞河水，经外委符合混凝土拌合用水标准。（5）外加剂：陕西协和建材有限公司 ，XH-FP-7型速凝剂
3、求试配强度fcu,o≥fcu,k+1.645σ=20+1.645×5=20+8.225=28.225
4、求W/C W/C=(aa×fce)/(fcu,o+aa×ab×fce)
=(0.46×45)/(28.225+0.46×0.07×45)
=20.7/29.674=0.70
（根据公路隧道施工技术规范，水灰比为0.4~0.5，调整水灰比为0.42）
5、查表得用水量为190(Kg)
6、求水泥用量为mco=mWo/(W/C)=190/0.42=452(Kg)
7、查表得砂率为45%~60%，此处取53%。
8、假定混凝土密度为2200Kg/m3
9、求每方混凝土各种材料用量:
水泥+砂(x)+碎石(y)+水=2200 53%={砂/(砂+碎石)}×100%
452+x+y+190=2200 53%={x/(x+y)}×100%
x+y=1558 53%=x/1558
x=826 y=732
10、理论配合比为
水泥：砂：碎石：水：速凝剂
452：826：732：190：18.08
1 ：1.83：1.62：0.42：0.04
