加药系统电气仪表自控操作说明书
一：概述
本说明适用于氢氧化钠，氯化镁，磷酸氢钠三套加药自动控制系统。
系统控制的工艺对象包括：气动薄膜阀（由智能阀门调节器驱动），计量泵（手/自动）等。
本系统采用HMI+PLC+手动操作的控制结构。
HMI为海泰克的彩色触摸屏，PLC采用德国西门子的S7-200系列，为便于现场维护和调试在各台控制柜上设有手动操作按钮。
二：氢氧化钠加药系统
1：概述
氢氧化钠加药系统由一台控制柜控制。柜内装有西门子S7-200系列的主机CPU226一台，模拟量输入扩展模块一台，模拟量输出扩展模块一台，西门子MM420变频器一台，2台计量泵的低压配电回路等。柜面装有海泰克触摸屏一台，两台计量泵，一台变频器的手动操作按钮以及系统自动运行启动，停止按钮和指示灯。
系统由PLC的模拟量输入模块采集现场安装的PH计信号，根据实际采集的PH值通过PLC主机的PID调节功能自动调节氢氧化钠的加药量，氢氧化钠的加药量大小由PLC控制两台计量泵来决定，其中一号计量泵可由变频器拖动变频运行，变频器的频率由PLC的模拟量输出模块给定。二号计量泵作为补充加药，当一号计量泵的加药量不足以使污水的PH值达到规定值时，二号计量泵便工频启动。
2：操作
2.1：全自动运行

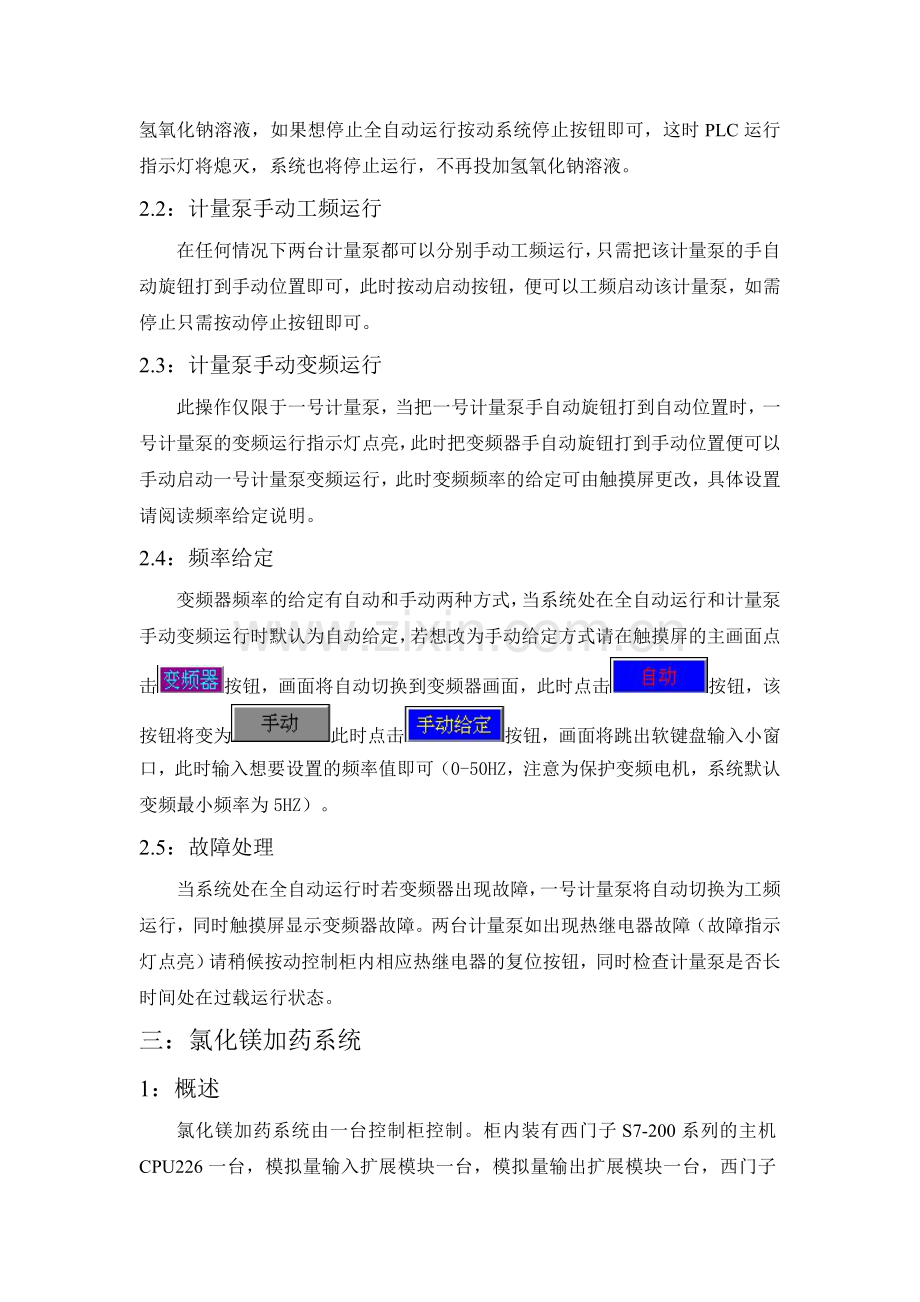

把两台计量泵的手自动旋钮打到自动位置，变频器的手自动旋钮打到自动位置，这时一号计量泵的变频运行指示灯应该点亮，此时系统便可以全自动运行启动，具备以上条件后，按系统启动按钮系统便可以全自动运行，这时PLC运行指示灯将点亮，整个系统将按照预先设定的流程全自动运行控制两台计量泵投加氢氧化钠溶液，如果想停止全自动运行按动系统停止按钮即可，这时PLC运行指示灯将熄灭，系统也将停止运行，不再投加氢氧化钠溶液。
2.2：计量泵手动工频运行
在任何情况下两台计量泵都可以分别手动工频运行，只需把该计量泵的手自动旋钮打到手动位置即可，此时按动启动按钮，便可以工频启动该计量泵，如需停止只需按动停止按钮即可。
2.3：计量泵手动变频运行
此操作仅限于一号计量泵，当把一号计量泵手自动旋钮打到自动位置时，一号计量泵的变频运行指示灯点亮，此时把变频器手自动旋钮打到手动位置便可以手动启动一号计量泵变频运行，此时变频频率的给定可由触摸屏更改，具体设置请阅读频率给定说明。
2.4：频率给定
变频器频率的给定有自动和手动两种方式，当系统处在全自动运行和计量泵手动变频运行时默认为自动给定，若想改为手动给定方式请在触摸屏的主画面点击按钮，画面将自动切换到变频器画面，此时点击按钮，该按钮将变为此时点击按钮，画面将跳出软键盘输入小窗口，此时输入想要设置的频率值即可（0-50HZ，注意为保护变频电机，系统默认变频最小频率为5HZ）。
2.5：故障处理
当系统处在全自动运行时若变频器出现故障，一号计量泵将自动切换为工频运行，同时触摸屏显示变频器故障。两台计量泵如出现热继电器故障（故障指示灯点亮）请稍候按动控制柜内相应热继电器的复位按钮，同时检查计量泵是否长时间处在过载运行状态。
三：氯化镁加药系统
1：概述
氯化镁加药系统由一台控制柜控制。柜内装有西门子S7-200系列的主机CPU226一台，模拟量输入扩展模块一台，模拟量输出扩展模块一台，西门子MM420变频器一台，3台计量泵的低压配电回路等。柜面装有海泰克触摸屏一台，三台计量泵，一台变频器的手动操作按钮以及系统自动运行启动，停止按钮和指示灯。
系统由PLC的模拟量输入模块采集现场安装的电磁流量计信号，根据实际采集的流量值通过PLC主机的运算自动调节氯化镁的加药量，氯化镁的加药量大小由PLC控制三台计量泵来决定，其中一号计量泵可由变频器拖动变频运行，变频器的频率由PLC的模拟量输出模块给定。二号和三号计量泵作为补充加药，当一号计量泵的加药量不足时，二号计量泵便工频启动，还不足时启动三号计量泵，同时通过模拟量输出模块控制现场智能阀门调节器以对气动薄膜阀的开度进行调节，进而调节主管道的进水流量。
2：操作
2.1：全自动运行
把三台计量泵的手自动按钮打到自动位置，变频器的手自动按钮打到自动位置，这时一号计量泵的变频运行指示灯应该点亮，此时系统便可以全自动运行启动，具备以上条件后，按系统启动按钮系统便可以全自动运行，这时PLC运行指示灯将点亮，整个系统将按照预先设定的流程全自动运行控制三台计量泵投加氯化镁溶液，如果想停止全自动运行按动系统停止按钮即可，这时PLC运行指示灯将熄灭，系统也将停止运行，不再投加氯化镁溶液。
2.2：计量泵手动工频运行
在任何情况下三台计量泵都可以分别手动工频运行，只需把该计量泵的手自动旋钮打到手动位置即可，此时按动启动按钮，便可以工频启动该计量泵，如需停止只需按动停止按钮即可。
2.3：计量泵手动变频运行
此操作仅限于一号计量泵，当把一号计量泵手自动旋钮打到自动位置时，一号计量泵的变频运行指示灯点亮，此时把变频器手自动旋钮打到手动位置便可以手动启动一号计量泵变频运行，此时变频频率的给定可有触摸屏更改，具体设置请阅读频率给定说明。
2.4：频率给定
变频器频率的给定由自动和手动两种方式，当系统处在全自动运行和计量泵手动变频运行时默认为自动给定，若想改为手动给定方式请在触摸屏的主画面点击按钮，画面将自动切换到变频器画面，此时点击按钮，该按钮将变为此时点击按钮，画面将跳出软键盘输入小窗口，此时输入想要设置的频率值即可（0-50HZ，注意为保护变频电机，系统默认变频最小频率为5HZ）。
2.5：进水流量设定
主管道的进水流量可以进行调节，若想调节该值，可在触摸屏的主画面点击按钮，此时将出现软键盘小窗口，输入想要更改的流量数值即可。输入后如果系统处在自动运行状态，PLC将根据电磁流量计采集到的流量值自动调节薄膜阀的关度，以达到要求的进水流量。
2.6：薄膜阀关度调节
系统自动运行时，PLC将根据设定的流量值自动调节薄膜阀的关度。若想手动调节薄膜阀的关度，可在触摸屏的主画面中点击按钮，将进入到薄膜阀画面，此时点击按钮，该按钮将变为状态，此时点击按钮，将出现软键盘小窗口，可以输入想要更改的数值，注意阀门的开关程度由关度表示，此处输入的数值将代表阀门的关度。
2.7：故障处理
当系统处在全自动运行时若变频器出现故障，一号计量泵将自动切换为工频运行，同时触摸屏显示变频器故障。三台计量泵如出现热继电器故障（故障指示灯点亮）请稍候按动控制柜内相应热继电器的复位按钮，同时检查计量泵是否长时间处在过载运行状态。
四：磷酸氢钠加药系统
1：概述
磷酸氢钠加药系统由一台控制柜控控制。柜内装有西门子S7-200系列的主机CPU226一台，模拟量输入扩展模块一台，模拟量输出扩展模块一台，西门子MM420变频器一台，3台计量泵的低压配电回路等。柜面装有海泰克触摸屏一台，和三台计量泵一台变频器的手动操作按钮以及系统自动运行启动，停止按钮和指示灯。
系统由PLC的模拟量输入模块采集现场管道上安装的电磁流量计信号，根据实际采集的流量值通过PLC主机的运算自动调节磷酸氢钠的加药量，磷酸氢钠的加药量大小由PLC控制三台计量泵来决定，其中一号计量泵可由变频器拖动变频运行，变频器的频率由PLC的模拟量输出模块给定。二号和三号计量泵作为补充加药，当一号计量泵的加药量不足时，二号计量泵便工频启动，还不足时启动三号计量泵。
2：操作
2.1：全自动运行
把三台计量泵的手自动按钮打到自动位置，变频器的手自动按钮打到自动位置，这时一号计量泵的变频运行指示灯应该点亮，此时系统便可以全自动运行启动，具备以上条件后，按系统启动按钮系统便可以全自动运行，这时PLC运行指示灯将点亮，整个系统将按照预先设定的流程全自动运行控制三台计量泵投加磷酸氢钠溶液，如果想停止全自动运行按动系统停止按钮即可，这时PLC运行指示灯将熄灭，系统也将停止运行，不再投加磷酸氢钠溶液。
2.2：计量泵手动工频运行
在任何情况下三台计量泵都可以分别手动工频运行，只需把该计量泵的手自动旋钮打到手动位置即可，此时按动启动按钮，便可以工频启动该计量泵，如需停止只需按动停止按钮即可。
2.3：计量泵手动变频运行
此操作仅限于一号计量泵，当把一号计量泵手自动旋钮打到自动位置时，一号计量泵的变频运行指示灯点亮，此时把变频器手自动旋钮打到手动位置便可以手动启动一号计量泵变频运行，此时变频频率的给定可有触摸屏更改，具体设置请阅读频率给定说明。
2.4：频率给定
变频器频率的给定由自动和手动两种方式，当系统处在全自动运行和计量泵手动变频运行时默认为自动给定，若想改为手动给定方式请在触摸屏的主画面点击按钮，画面将自动切换到变频器画面，此时点击按钮，该按钮将变为此时点击按钮，画面将跳出软键盘输入小窗口，此时输入想要设置的频率值即可（0-50HZ，注意为保护变频电机，系统默认变频最小频率为5HZ）。
2.7：故障处理
当系统处在全自动运行时若变频器出现故障，一号计量泵将自动切换为工频运行，同时触摸屏显示变频器故障。三台计量泵如出现热继电器故障（故障指示灯点亮）请稍候按动控制柜内相应热继电器的复位按钮，同时检查计量泵是否长时间处在过载运行状态。
