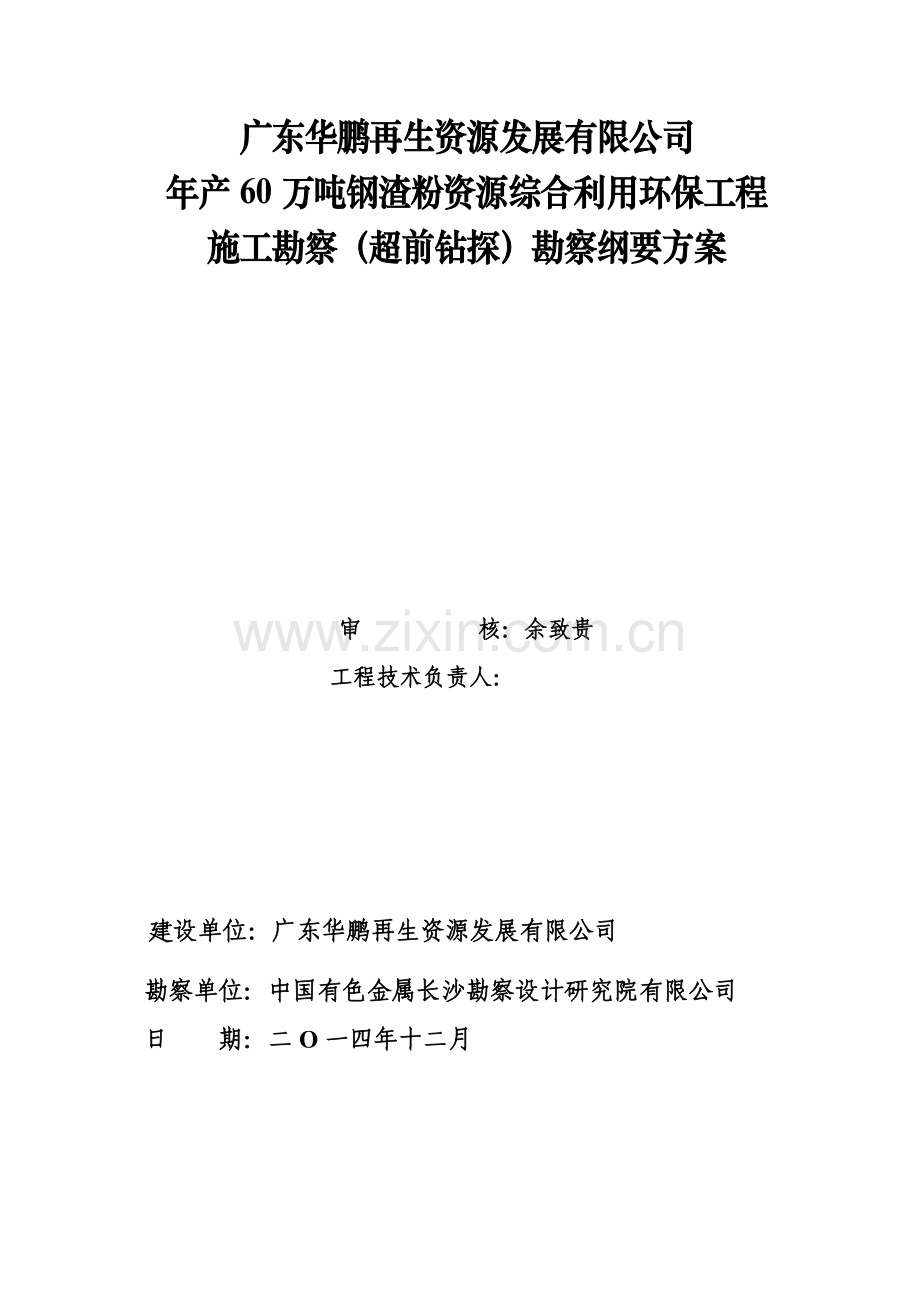

广东华鹏再生资源发展有限公司
年产60万吨钢渣粉资源综合利用环保工程
施工勘察（超前钻探）勘察纲要方案

审 核：余致贵
工程技术负责人：

建设单位：广东华鹏再生资源发展有限公司
勘察单位：中国有色金属长沙勘察设计研究院有限公司
日 期：二O一四年十二月

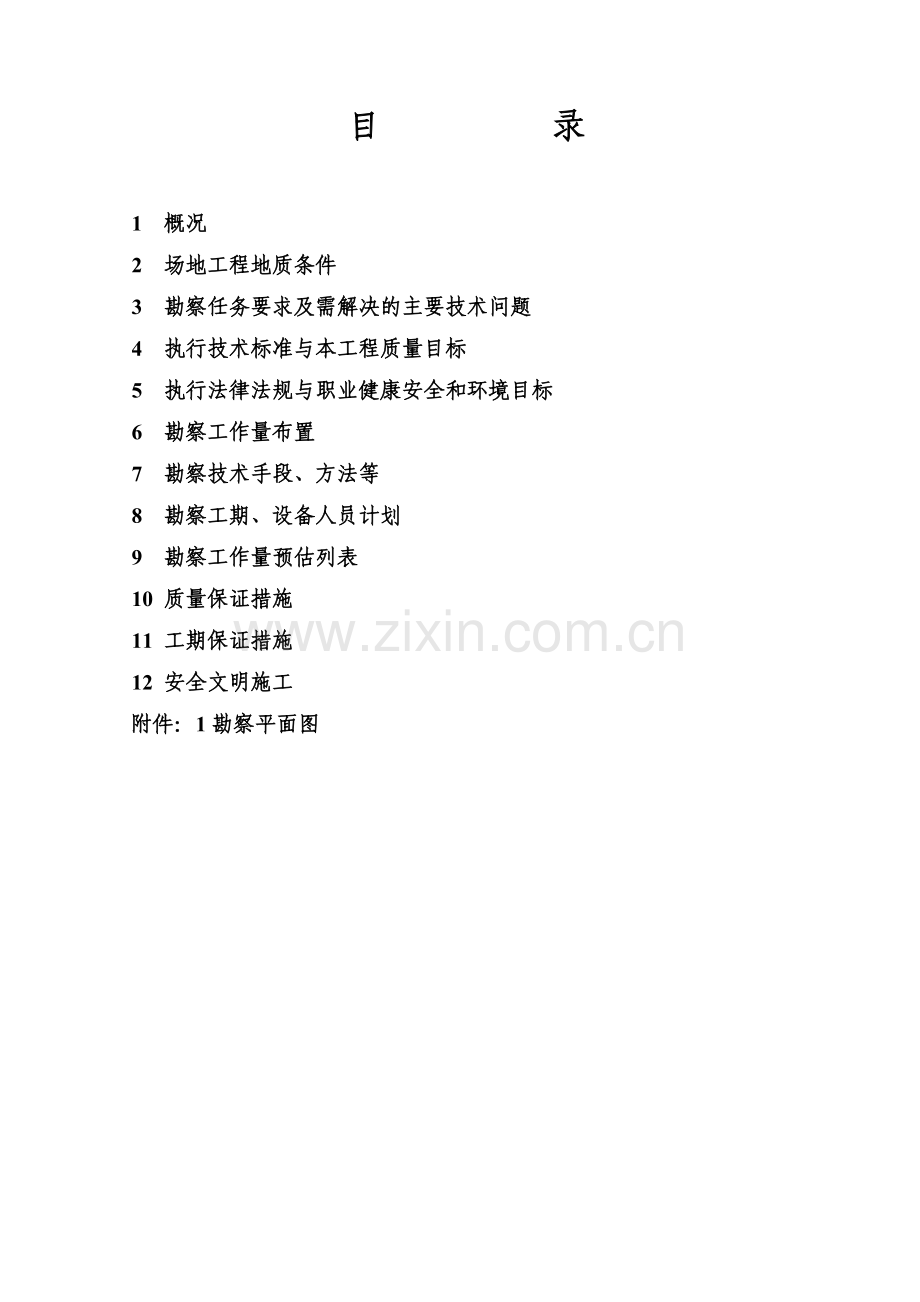

目　　　　　录

1 概况
2 场地工程地质条件
3 勘察任务要求及需解决的主要技术问题
4 执行技术标准与本工程质量目标
5 执行法律法规与职业健康安全和环境目标
6 勘察工作量布置
7 勘察技术手段、方法等
8 勘察工期、设备人员计划
9 勘察工作量预估列表
10 质量保证措施
11 工期保证措施
12 安全文明施工
附件：1勘察平面图

炉料结构优化之焦炉建设工程制酸单元超前钻探纲察要9

1 工程概况
广东华鹏再生资源发展有限公司开发年产60万吨钢渣粉资源综合利用环保工程共分为二个项目，分别为成品库、钢渣粉磨。按照建设单位提供的设计蓝图，钢渣粉磨共布置桩10个，桩径1000mm；成品库共布置32个桩，1000mm桩径20个，1500mm桩径12个，共计42个钻（冲）孔灌注桩。

2 场地工程地质条件
2.1地形地貌
拟建的年产60万吨钢渣粉资源综合利用环保工程位于厂区，场地地势较平整。
2.2地层结构
根据韶关地质工程勘察院所做的岩土工程勘察报告，拟建场地预计主要地层为：
地层编号
地　　　　层
名　　称
成因代号
状 态
1
人工填土
Qml
松散
2
第四系新近冲积粉质粘土
Qal
软~可塑
3
第四系冲积粉质粘土
Qal
可塑
4
残积粉质粘土
Qel
可塑
5
灰岩

/
6
灰岩

/
2.3地下水
场地地下水类型主要为赋存于人工填土和第四系黏土层中的上层滞水及赋存于基岩中的基岩裂隙水。
2.4地震
根据《建筑抗震设计规范》（GB50011-2010）和《中国地震动参数区划图》（GB18306-2001），拟建筑场地抗震设防烈度为6度，设计基本地震动加速度值为0.05g，设计地震分组为第一组。

3 勘察任务要求及需解决的主要技术问题
3.1勘察任务要求：
3.1.1各设计阶段勘察工作的内容及要求按《岩土工程勘察规范》GB50021-2001 (2009年版)进行。
3.1.2查明建筑物场地内及其附近有无影响工程稳定性的不良地质现象，查明场地与地基的稳定性，地层的类别、厚度和坡度，持力层和下卧层的工程特性。如有地下防空洞查明其位置及走向、深度。
3.2要求提交勘察资料内容：
3.2.1文字部分：
1）勘察目的、任务要求和依据的技术标准。
2）拟建工程概述。
3）勘察方法和勘察工作布置。
4）场地地形、地貌、地层、地质构造、岩土性质及其均匀性、地下水、不良地质现象的描述与评价；
3.2.2图表部分：
1）勘察点平面布置图；
2）工程地质柱状图；

4 执行技术标准与本工程质量目标
4.1本次勘察执行的主要技术标准为国家及地方现行有关规程规范：
4.1.1《岩土工程勘察规范》(GB50021-2001)（2009年版）；
4.1.3《建筑地基基础设计规范》(GB50007-2011)；
4.1.5《建筑抗震设计规范》(GB50011-2010)；
4.1.6《中国地震动参数区划图》（GB18306-2001）；
4.1.7《建筑桩基技术规范》(JGJ94-2008)；
4.1.8《建筑工程勘探与取样技术规程》（JGJ/T87-2012）；
4.1.9《土工试验方法标准》(GB/T50123-1999)；
4.1.10《工程岩体试验方法标准》（GB/T50266-99）；
4.1.11《工程岩体分级标准》(GB50218-94)；
4.2本工程质量目标为 优良 。

5 执行法律法规与职业健康安全和环境目标
5.1本次勘察执行的主要法律法规为国家现行法律法规包括：
5.1.1《中华人民共和国环境保护法》；
5.1.2《中华人民共和国安全生产法》；
5.1.3长勘院《质量、环境、职业健康安全》管理体系；
5.1.4《长勘院安全生产操作规程》（长勘院标准CKB901-2006）及其他相关法律法规。
5.2本工程职业健康安全目标为：“五无”（无重伤、无死亡、无倒塌、无火灾、无中毒），环境目标为： 无噪声扰民、无油污、及时清洁钻探泥碴、不损他人财产。

6 勘察工作量布置

6.1岩芯钻探
6.1.1钻孔间距
根据相关规范及设计要求，本工程地基复杂程度为二级，勘探点由设计单位提供的桩基平面布置图进行布置，钢渣粉磨区，桩径1000mm，桩数10个，按一桩一孔原则布置导前孔，共布置钻孔10个，钻孔编号：A1～A10号；成品库区分两种桩径，桩径1000mm，20个，桩径1500mm，10个，按一桩一孔的原则布置导前孔，共布置钻孔32个。因些，共布置钻孔42个。
6.1.1钻孔深度
孔深控制原则：1、设计要求放岩深度不小于1倍桩径。
2、按现行建筑桩基技术规范（JGJ94-2008）桩端下3倍桩径且不小于5m下无软弱夹层及溶洞。
因些，本次钻孔深度控制尝试为桩径1000mm，进入完整微风化基岩深度为>6.0m，桩径1500mm，进入完整微风化基岩深度为≥6.5m。
6.3取样
采取岩石试样12组；
6.3室内试验
室内岩石试验：严格按《工程岩体试验方法标准》(GB/)50266-99)规定进行。岩石抗压试验采用天然单轴抗压强度试验。
7 勘察技术手段、方法
7.1现场踏勘
我公司组织由审核、工程技术负责、测量负责及钻探负责等相关人员进行现场踏勘。
2.测量
根据委托单位提供的控制点，采用NIKON-DTM350型全站仪测边、测角，极坐标法实地施放各勘探点。
3.钻探
钻探：第四系地层采用冲击钻进，套管护壁；基岩采用回转钻进，泥浆护壁。钻进时将每回次所采取的芯样自上而下依次摆放好，并及时将取样深度、芯样颜色、状态、颗粒组成以及地下水初见水位、稳定水位等记录清楚，为准确划分地层的层位、计算各地层的厚度等获得原始数据。
4.取样
钻孔取样：钻探过程中针对不同地层的状态，采用不同的取样设备采取各地层的原状试样（软土用薄壁软土取土器，其它用标准取土器，砂土用取砂器），每一主要土层的土样不少于6个，并及时填写好土样标签（包括编号、野外定名、取样深度、是否地下水位以下等）密封后送土工试验室，以备进行室内土壤的物理力学性质试验。
5.报告文字、图件、数据等处理
我公司对勘察资料的所有数据全部采用微机处理、CAD成图。岩土工程勘察报告满足业主提出的勘察技术要求及《岩土工程勘察规范》（GB50021-2001）(2009年版)、《房屋建筑和市政基础设施工程勘察文件编制深度规定》(2010年版)等有关规范要求。

8 勘察工期、设备人员计划
8.1勘察工期安排
勘察队伍在接到建设方通知即可进入现场并开展工作，工期计划野外作业12天结束，外业结束后7天内提出正式勘察报告。

表8.1 勘察作业计划工期横道图
日 期
工作内容
12.15
12.16
12.17
12.18
12.19
12.20
12.21
12.22
12.23
12.24
12.25
12.26
勘察作业准备

测 量 放 点

外 业 钻 探

取样及原位测试

室 内 试 验

内业资料整理及勘察报告书编写

审 核

审 定

资 料 发 送

8.2设备、仪器配置计划如下表：
表8.2-1
序号
设备名称
设备型号
数量
用途
1
测量仪器
日本尼康：TM-352全站仪；
Motorola对讲机点
各1台（对）
钻孔点位实放；以竹竿、彩旗为钻孔点位标示
2
钻 机
北京产XY-1A型液压钻机
液压钻机3台
在土层、岩层钻探，方法为二重管（双管）钻进
3
泥浆泵
BW-150
3台
钻岩石时所需配备的
4
照相机
柯达DC3200数码机
1台
岩芯照片摄影
5
岩、土、水试验设备
我院具有本次勘察全套岩、土、水试验设备及试验检测中心
1
本院试验中心为全省最大试验中心之一，完全可以满足工程需要
8.3人员配置计划如下表：
表8.2-1
岗位名称
数量
功能
总工程师
1名
全面指导勘察工作
审定（注册岩土工程师）
1名
现场抽查工程质量，负责勘察报告书审定工作
审 核
1名
现场检查工程质量，负责勘察报告书审核工作
技术负责人
1名
负责现场资料整理、勘察报告书编制
测量工程师
1名
负责相关测量工作
钻探工程师（兼管安全生产）
1名
负责现场钻探及安全生产
钻探工人（含勤杂人员）
6名
从事钻探工作

9 勘察工作量预估列表
项　　目
工作量
勘 察 试 验 方 法
钻　 探
1500米/39孔
旋转钻机钻进，套管护壁。
采取岩石试料
6组
采取钻探芯样
测量定点
39个
采用全站仪定位
室内岩石试验
6组
天然单轴抗压强度试验
10 质量保证措施
1）明确任务要求，收集资料，现场踏勘，阅读相关规范，编写勘察纲要及钻探任务书，经工程审定人审批后组织实施，开工前技术交底，工程勘察进尺到一定时候后及时向审核和工程审定人汇报，让审核和工程审定人及时掌握现场施工情况，解决工程中所遇到的技术难题，对勘察纲要进行验证和复核，对勘察纲要不完善的地方进行修正并报总工办备案，采取纠正和预防措施。野外工作进行一半后通知总工办进行中间检查工作。
2）严格按钻探工艺及钻探规程进行本次详细勘察工作。
3）准确测定各勘探点坐标及标高。
4）确保现场第一手原始资料的准确、无误。
5）技术人员坚守施工现场，对工程质量进行有效的管理和监督，在工程中正确贯彻执行国家有关规程规范及公司技术规定，及时进行野外钻探资料的整理工作。督促和指导钻探人员按规定进行钻探、取样、等工作。测量放点应满足规范要求：钻孔间距、孔深、取样及原位测试数量及位置是否满足规范及勘察技术要求；钻探岩芯大样应摆放整齐，并对每一回次进次及变层位置摆放岩芯标签并标好深度，每一回采次不应超过2米；野外原始记录描述不应太简单，至少应有颜色、状态、包含物等，对岩芯钻要有岩芯采取率和RQD等，封面签署应齐全；水位测量要及时，水位精度应为±2cm，存在多层地下水时应分层量测、分层采取地下水试样；及时填写各种试验、办理有关签证表，负责工程过程产品的验收。
6）现场技术人员跟班检查、督促、准确描述岩性及钻进记录，加强野外地质资料的综合处理及现场分析、判定，发现问题及时采取有力措施，以保证原始资料的准确性和完整性。
7）勘探过程中，操作时严格按技术方案中的规定进行，班组长及时记录并向技术人员反映钻进、勘探中的地质异常现象。
8）确保岩土试料的质量，将新鲜原状土样取出后密封，立即送院试验室试验；原位测试试验孔，必须保证孔壁完整，清除岩芯沉渣，量尺准确无误，各项原位测试方法严格按有关规程执行，以此保证试验指标的精确程度。
9）在技术管理上，严格按GB/T19001-2000-ISO9001:2000质量体系标准实施，实行以总工程师、工程审定人、审核人三级审核制度，严格执行质量检查验收标准，确保各道工序的质量。
10）报告书的编写应按《岩土工程勘察规范》（GB50021-2001）（2009年版）有关要求编写。前言中增加“任务由来、工程概况”等次一级的标题；对人工填土应描述堆填时间、堆填方式；水文地质条件中增加有关地表水的阐述；基础选型应阐述有无采用天然地基的条件，建议采用桩基础时应对成桩可行性进行分析评价；在地下室基坑或环境应单独成节，具体分析评价,对地下水的防护提出处理方案,对基坑支护提出支护处理方案。
11）加强施工验槽服务，不但按勘察技术要求提交满意的勘察报告，而且在施工过程中派技术人员进行施工验槽工作，配合监理、设计及建设方及时处理施工中发生的地质问题，以便在加快施工进度的同时又确保工程质量，这将进一步节约基础工程建设投资。
11 工期保证措施
1）强化现场管理，配备强有力的项目管理班子，项目经理部在项目经理的领导下，统一指挥调度，把各司其职与通力合作紧密联系起来，密切与建设单位、设计单位配合和协作，最大限度地取得有关单位的支持，确保按时完成。
2）根据甲方要求的进场勘探时间，并按照计划进场人员及设备名单，详细制定工程进度计划表，各班组、试验、技术、资料加工等部门严格按计划的时间运转。
3）全体勘察人员吃住在现场，技术人员一边进行野外工作，一边在现场整理部分内业资料。
4）三级审核人员及时去现场了解、解决技术问题。
5）试验样品按计划送交院实验室。
6）组织强有力的管理班子，监督质量、进度及安全措施的实施及执行情况，以确保各项工作按计划进度表的时间完成。
7）搞好施工现场的防雨设施。
8）加强设备的保养维修，最大限度提高设备完好率，并配备适当的备用机械设备。
9）保证工程中足够资金周转，及时做好零配件和工程材料的采购和储备工作。
12 安全文明施工
1）执行环境管理体系GB/T24001-2004/ISO14001:2004标准和职业健康安全管理体系GB/T28001-2001标准和现行国家有关环境保护和职业健康安全的法律法规，进行危险源的辨识和控制，使环境和职业健康安全体系有效运行并持续改进，保证安全文明施工。
2）根据对本项目危险源的风险识别以及本投标人的有关制度和惯例，确定本工程主要危险源（不可接受风险）及其控制措施如下表：

表11.2 不可接受风险清单
序
号
不可接受风险
可能产生的事故
职责
控制措施
时间
责任人
1
违章操作钻探、施工机械
机械
伤害
范志强
《长勘安全生产操作规程》
现场检查
施工
期内
2
高压电线附近施工安全距离不符合要求
触电
范志强
《长勘安全生产操作规程》
2.2.9条
施工
期内
3
临时用电防护措施缺乏或不符合要求
触电
范志强
按临电技术规范及《长勘安全生产操作规程》检查、验收
施工
期内
4
用电或火源管理不符合规定
火灾
范志强
严格执行《长勘安全生产操作规程》及长勘院管理制度汇编、定期检查
施工
期内
3）根据对本项目重要环境因素识别以及本投标人的有关制度和惯例，确定本工程重要环境因素及其控制措施如下表：
表11.3 重要环境因素清单
序
号
重要环境
因素
环境
影响
职责
控制措施
时间
责任人
1
工地餐饮、清洗工具、机具油污的排放
水土
污染
范志强
⑴分离油污和水，油污集中交专业公司处理；
⑵环境因素运行控制程序。
施工
期内
2
施工产生的噪音排放
声环境污染
范志强
⑴设备轻拿轻放，加强施工噪音排放管理；
⑵按当地管理规定要求避开夜间和限时施工；
⑶用声音分贝计定期监测，符合当地管理规定
施工
期内
3
泥浆的排放
水土
污染
范志强
⑴经泥浆池沉淀后按规定排放；
⑵利用孔内土层造浆,节约泥浆粉减少排放；
⑶环境因素运行控制程序。
施工
期内
4
丢弃废油棉纱或油抹布
水土
污染
范志强
⑴收集后定期交专业公司处理；
⑵环境因素运行控制程序。
施工
期内
5
火灾的发生
大气
污染
范志强
⑴作业时严格按国家规定的工作规范操作；
⑵配备灭火器和标识消防疏散图；
⑶制订火灾、爆炸预防的运行控制程序及紧急响应和准备的预案，并及定期进行消防演习；
⑷长勘安全生产规程及长勘管理制度汇编。
施工
期内
6
水、电、煤气、汽油、柴油的使用
能源、资源
消耗
范志强
⑴住宅和承包单位办公室安装电表；
⑵空调制冷温度控制在27℃以上,制热18℃以下；
⑶空调、电脑在无人使用时，要随时关电源；
⑷使用节能灯，随手关灯；
⑸成本控制管理，杜绝浪费水、电现象；
⑹环境因素运行控制程序。
⑺长勘安全生产规程及长勘管理制度汇编。
施工
期内
