技术交底记录
资料编号

表 C2-1
工程名称

施工单位

审核人

分包单位

£ 施组总设计交底
交底部位
防火门施工方案
£ 单位工程施组交底
£ 施工方案交底
接受交底范围
工程部、质量部、商务部
£ 专题施工方案交底
£ 施工作业交底
交底摘要：
交底内容：
一、施工工艺及技术规定
1 防火门施工工艺
1.1 工艺流程
划线定位→门洞口处理→门框内灌浆→门框就位和临时固定→门框固定→门框与墙体间隙的处理→清理→门扇安装→五金配件安装
1.2 材料运送
到现场的门框门扇按规格型号排放整洁，按照施工图纸将防火门按照型号搬运至安装位置，轻拿轻放不能磕碰
1.3 操作工艺
（1）按照建筑图的规定，结合梁、柱的位置定出门洞的平面位置及原则，在地面或墙面上作出标识。弹线定位：按设计规定尺寸、标高和方向，画出门框框口位置线。
（2）门洞口处理：安装前检查门洞口尺寸，偏位、不垂直、不方正的要进行剔凿或抹灰处理。检查门上过梁、两侧构造柱（假如有）与否有蜂窝、孔洞等缺陷，假如有，必须按照混凝土表面缺陷处理措施进行处理，保证其构造强度满足规定。
交底人

接受交底人数

交底时间

接受交底人员

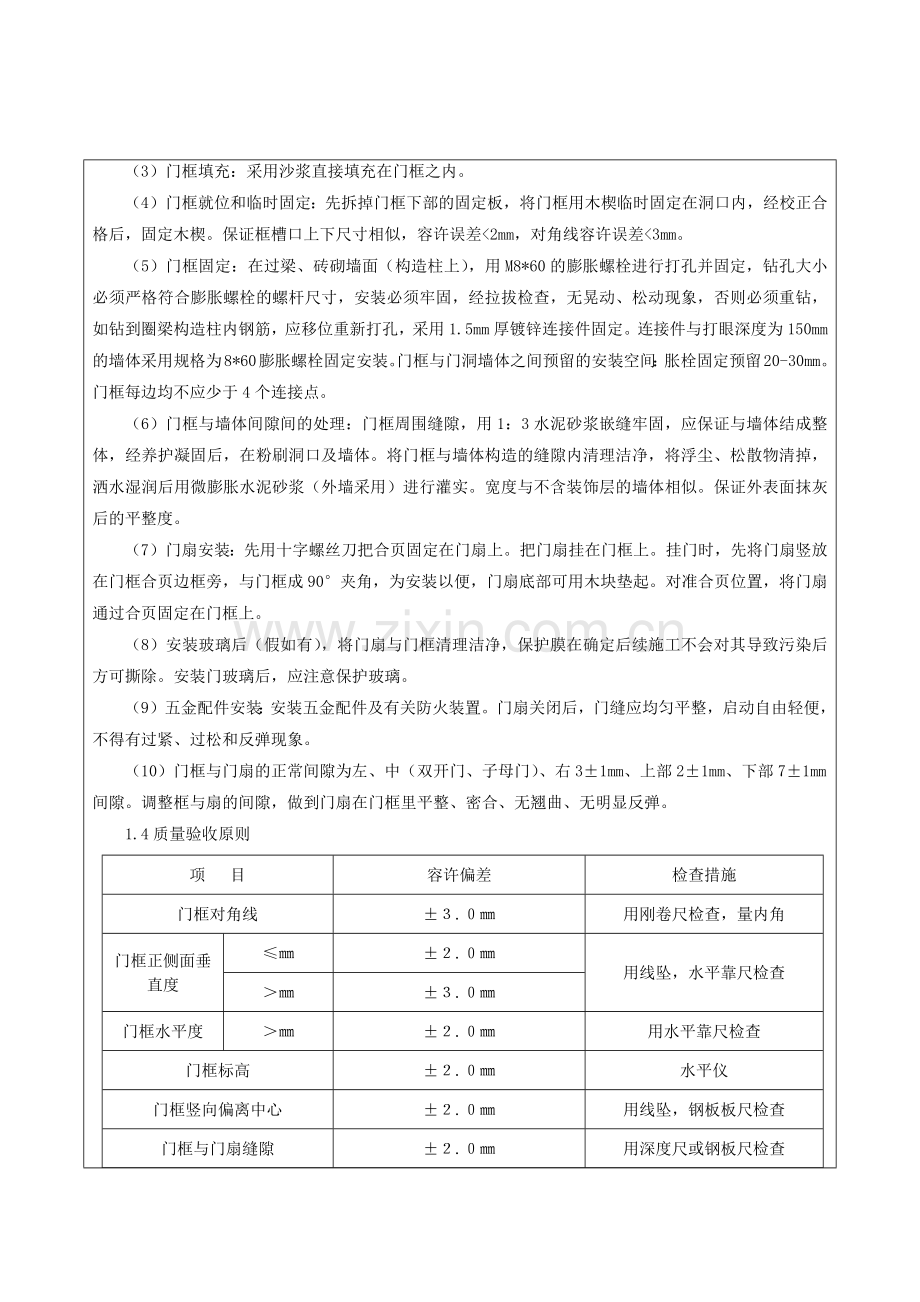

（3）门框填充：采用沙浆直接填充在门框之内。
（4）门框就位和临时固定：先拆掉门框下部的固定板，将门框用木楔临时固定在洞口内，经校正合格后，固定木楔。保证框槽口上下尺寸相似，容许误差<2mm，对角线容许误差<3mm。
（5）门框固定：在过梁、砖砌墙面（构造柱上），用M8*60的膨胀螺栓进行打孔并固定，钻孔大小必须严格符合膨胀螺栓的螺杆尺寸，安装必须牢固，经拉拔检查，无晃动、松动现象，否则必须重钻，如钻到圈梁构造柱内钢筋，应移位重新打孔，采用1.5mm厚镀锌连接件固定。连接件与打眼深度为150mm的墙体采用规格为8*60膨胀螺栓固定安装。门框与门洞墙体之间预留的安装空间：胀栓固定预留20-30mm。门框每边均不应少于4个连接点。
（6）门框与墙体间隙间的处理：门框周围缝隙，用1：3水泥砂浆嵌缝牢固，应保证与墙体结成整体，经养护凝固后，在粉刷洞口及墙体。将门框与墙体构造的缝隙内清理洁净，将浮尘、松散物清掉，洒水湿润后用微膨胀水泥砂浆（外墙采用）进行灌实。宽度与不含装饰层的墙体相似。保证外表面抹灰后的平整度。
（7）门扇安装：先用十字螺丝刀把合页固定在门扇上。把门扇挂在门框上。挂门时，先将门扇竖放在门框合页边框旁，与门框成90°夹角，为安装以便，门扇底部可用木块垫起。对准合页位置，将门扇通过合页固定在门框上。
（8）安装玻璃后（假如有），将门扇与门框清理洁净，保护膜在确定后续施工不会对其导致污染后方可撕除。安装门玻璃后，应注意保护玻璃。
（9）五金配件安装：安装五金配件及有关防火装置。门扇关闭后，门缝应均匀平整，启动自由轻便，不得有过紧、过松和反弹现象。
（10）门框与门扇的正常间隙为左、中（双开门、子母门）、右3±1mm、上部2±1mm、下部7±1mm间隙。调整框与扇的间隙，做到门扇在门框里平整、密合、无翘曲、无明显反弹。
1.4质量验收原则
项 目
容许偏差
检查措施
门框对角线
±３.０㎜
用刚卷尺检查，量内角
门框正侧面垂直度
≤㎜
±２.０㎜
用线坠，水平靠尺检查
＞㎜
±３.０㎜
门框水平度
＞㎜
±２.０㎜
用水平靠尺检查
门框标高
±２.０㎜
水平仪
门框竖向偏离中心
±２.０㎜
用线坠，钢板板尺检查
门框与门扇缝隙
±２.０㎜
用深度尺或钢板尺检查
防火门表面
清洁、平整
目测
五金配件
齐全、位置对的、安装牢固、锁具灵活自如，到达各自的使用功能
目测、量尺
密封条
粘接牢固
目测
玻璃压条
玻璃压条必须与防火玻璃贴紧，压条与防火门扇应无明显缝隙，接头缝隙应≤1mm

框与墙体连接
门框应横平竖直，高下一致，固定片安装位置对的，间距应≤600mm，框与墙体应连接牢固。
目测，仪器测量
1.5 安装后的保护
（1） 安装过程中及工程验收前，应采用防护措施，使门的表面不得污染，划伤。
（2）已安装好门框、扇的洞口不得再做运料通道。
（3）严禁在门框、扇上安装脚手架，悬挂重物，严禁蹬踩门框，用力敲击门扇。
（4）应防止利器划伤门的饰面层。
（5）立体交叉作业时，门扇严禁碰撞
2、安装施工技术规定
（1）防火门框内灌浆：
对于钢制防火门，需要在门框内填充C20细石混凝土。填充前应先把门关好，将门扇启动面的门框与门扇之间的防漏孔塞上塑料盖后，方可进行填充。填充C20细石混凝土不能过量，防止门框变形影响启动。
(2)防火门框就位和临时固定门框的水平、垂直及对角线长度等符合质量原则。
(3)防火门框的固定
1.1 防火钢制门采用1.5mm厚镀锌连接件固定。连接件与墙体固定采用膨胀螺栓将门框与抱框柱接牢固，并用1：3干硬性水泥砂浆堵塞密实，洒水养护。待堵孔砂浆凝固后，用1：3水泥砂浆将门框边缝塞实，保证防火门位置固定。所有门框固定都要在竖向上、中、下取三点（上、下取1/10框高），保证门框上口低于梁底标高10mm，门框中心轴线与墙体中心线统一。
1.2 用金属膨胀螺栓将防火窗的铁脚固定到墙上
(4) 防火门框与墙体间缝隙间的处理
防火门安装固定后，先进行隐蔽工程验收，合格后按设计规定处理窗框与墙体间的缝隙。
(5) 防火门框门扇及五金配件安装
刷完毕后，安装门扇、五金配件及有关防火装置。门扇关闭后，门缝要均匀平整，启动自由轻便，不得有过紧、过松和反弹现象。五金配件与门连接用镀锌螺钉。安装的五金配件应结实牢固，使用灵活。
二、质量原则及管理措施
1、质量原则
1.1主控项目
（1）防火门的质量和多种性能应符合设计规定。
（2）防火门的品种、类型、规格、尺寸、启动方向、安装位置及防腐处理应符合设计规定。
（3）防火门的安装必须牢固，并应开关灵活，关闭严密。
（4）带有机械装置、自动装置或智能装置的防火门，其机械装置、自动装置或智能装置的功能应符合实际规定和有关原则的规定。
（5）防火门的配件应齐全，位置应对的，安装应牢固，功能应满足使用规定和特种门的各项性能规定。
1.2 一般项目
（1）防火门的表面装饰应符合设计规定。
（2）防火门的表面应洁净，无划痕、碰伤。
（3）防火门安装容许偏差：
序号
项目
容许偏差（mm）
检查措施
1
门窗槽口宽度、高度  ≤1500mm   ＞1500mm
1.5
用钢尺检查
2
门窗槽口对角线长度差 ≤mm   ＞mm
2
用钢尺检查
3
门窗框的正侧面垂直度
3
用垂直检测尺检查
4
门窗横框的水平度
4
用1m水平尺和塞尺检查
5
门窗横框标高
2.5
用钢尺检查
6
门窗竖向偏离中心
2
用钢尺检查
7
双层门窗内外框间距
4
用钢尺检查
8
推拉门窗扇与框搭接量
1.5
用钢尺检查
