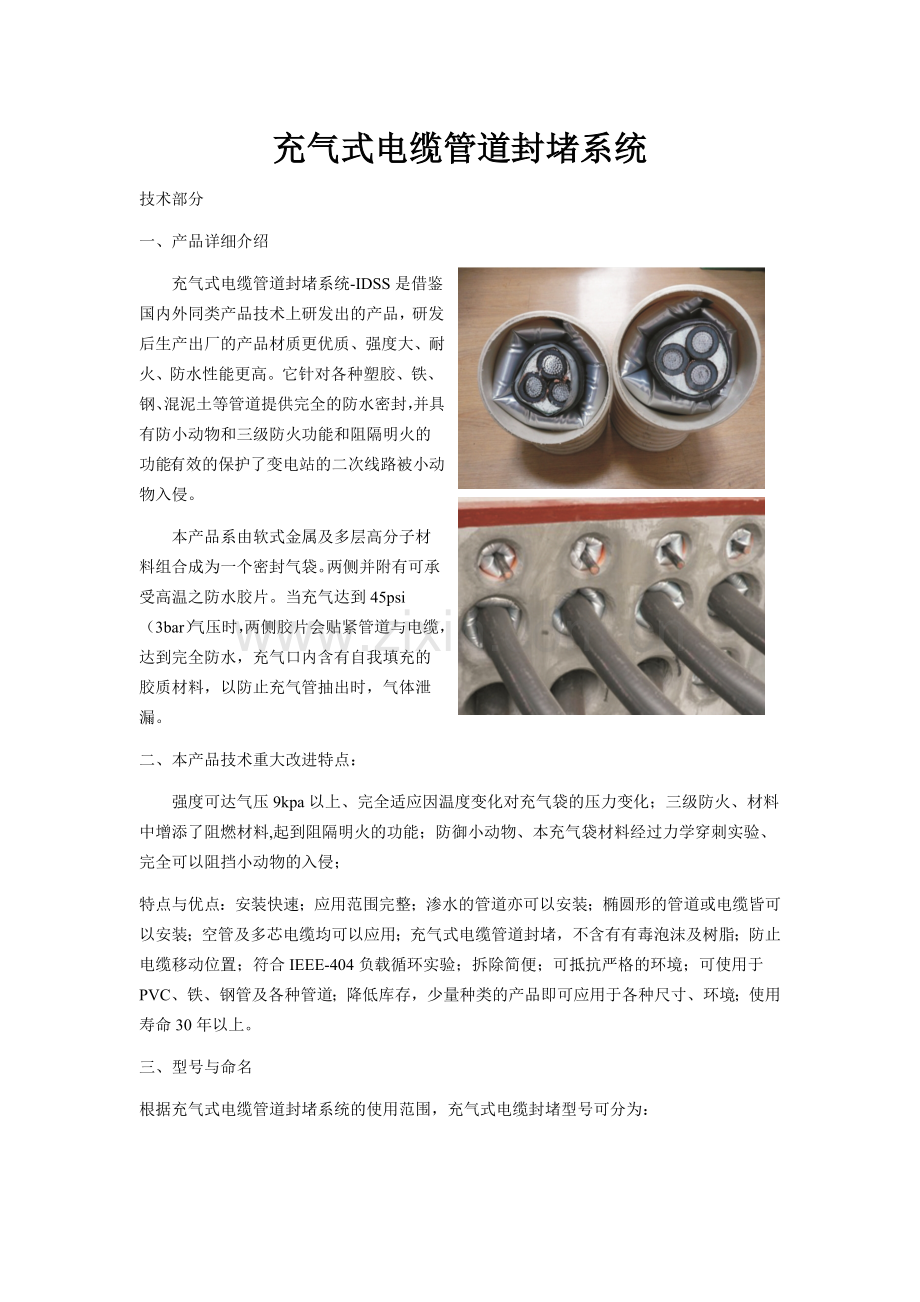

充气式电缆管道封堵系统
技术部分
一、 产品详细介绍
充气式电缆管道封堵系统-IDSS是借鉴国内外同类产品技术上研发出的产品，研发后生产出厂的产品材质更优质、强度大、耐火、防水性能更高。它针对各种塑胶、铁、钢、混泥土等管道提供完全的防水密封，并具有防小动物和三级防火功能和阻隔明火的功能。有效的保护了变电站的二次线路被小动物入侵。
本产品系由软式金属及多层高分子材料组合成为一个密封气袋。两侧并附有可承受高温之防水胶片。当充气达到45psi（3bar）气压时，两侧胶片会贴紧管道与电缆，达到完全防水，充气口内含有自我填充的胶质材料，以防止充气管抽出时，气体泄漏。
二、本产品技术重大改进特点：
强度可达气压9kpa以上、完全适应因温度变化对充气袋的压力变化；三级防火、材料中增添了阻燃材料,起到阻隔明火的功能；防御小动物、本充气袋材料经过力学穿刺实验、完全可以阻挡小动物的入侵；
特点与优点：安装快速；应用范围完整；渗水的管道亦可以安装；椭圆形的管道或电缆皆可以安装；空管及多芯电缆均可以应用；充气式电缆管道封堵，不含有有毒泡沫及树脂；防止电缆移动位置；符合IEEE-404负载循环实验；拆除简便；可抵抗严格的环境；可使用于PVC、铁、钢管及各种管道；降低库存，少量种类的产品即可应用于各种尺寸、环境；使用寿命30年以上。

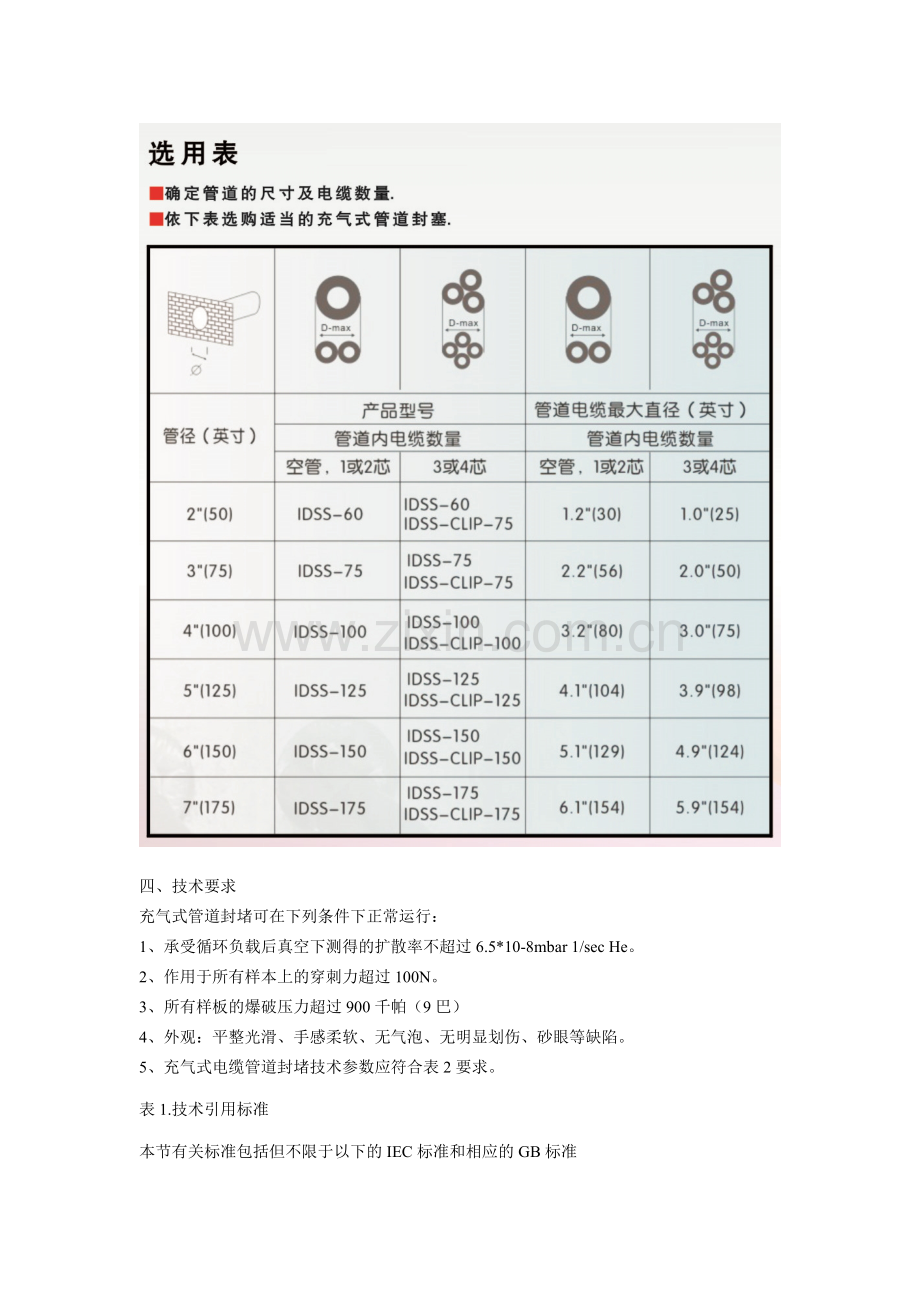

三、 型号与命名
根据充气式电缆管道封堵系统的使用范围，充气式电缆封堵型号可分为：
四、 技术要求
充气式管道封堵可在下列条件下正常运行：
1、承受循环负载后真空下测得的扩散率不超过6.5*10-8mbar 1/sec He。
2、作用于所有样本上的穿刺力超过100N。
3、所有样板的爆破压力超过900千帕（9巴）
4、外观：平整光滑、手感柔软、无气泡、无明显划伤、砂眼等缺陷。
5、充气式电缆管道封堵技术参数应符合表2要求。
表1.技术引用标准
本节有关标准包括但不限于以下的IEC标准和相应的GB标准
GB/T 3362-2005
碳纤维拉升性能试验
GB/T 1042-92
拉升性能试验
GB 1039
力学性能试验
GB 1447
玻璃纤维增强拉升性能试验
GB 2918
塑料试样状态调节和试验的标准环境
GB 50268-97
给排水管道工程施工及验收规范
GB/T 3690-2009
全厚度拉升强度拉断伸长率试验方法
GA 161-1997
防水封堵材料性能要求和试验方法
GB/T 1539
材料耐破度的测试
表2珠海科港电力科技有限公司现在多执行的测试标准：
1、透气率（模拟20年漏气试验）
2、材料力学强度试验（断裂延伸率）
3、阻燃试验
4、化学腐蚀
5、老化（寿命）
6材料耐穿刺（模拟小动物咬）
7、充气式电缆管道封堵耐压力破坏试验
8、密封性 测试程序符合IEC68-2-17（无连续气泡）
9、温度周期性变化 模拟速冷到低温（密封测试）
表3安装方式和步骤
1、清洁缆线和管道表面，建议使用湿布清洁
2、将IDSS如图按指示的尺寸卷起，以便帮助安装。
3、撕去IDSS密封系统外部的保护纸，如果是聚乙烯管道则还需润滑
4、润滑IDSS密封系统内部油灰，以及外部的突角
5、润滑充气管道
6、沿着缆线绕卷IDSS，将其推滑进管道直至到达管道平稳处
7、如果是两根缆线，将IDSS沿着缆线放置，例如首端是沿着直径更大的缆线延伸的。
8、将充气管道连接至充气系统的接收器
9、进行充气直至IDSS压力增至3巴，在拔掉充气管之前30秒内使压力保持在该水平。
10、用手按住IDSS，然后缓缓的向外拔出充气管

五、检验规则
为确保产品质量100%的满足国家及行业有关标准和用户要求。公司严格按照ISO9001/14000/18000“三标一体化”国际质量体系的各项标准实施全过程控制。
1、产品应经质量检查部门检验合格后方可出厂，出厂产品应有产品质量合格证。
2、出厂例行检验：
每一批产品出厂前必须进行出厂检验，各项指标均合格后，准予出厂。
出厂检验中发现有任何一项不合格，该产品即判为不合格产品，不予出厂。
出厂检验项目为外观、规格、尺寸等。
