全国2007年1月高等教育自学考试
电力系统分析试题
课程代码：02310
一、单项选择题（本大题共20小题，每小题1分，共20分）
在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分。
1．我国规定的标准额定电压等级有（　　　）
A．110kV　220kV　525kV B．121kV　200kV　300kV
C．110kV　220kV　330kV D．110kV　242kV　330kV
2．电力系统有功负荷最优分配的原则是（　　　）
A．等面积原则 B．等力矩原则
C．等负荷原则 D．等耗量微增率原则
3．设在变压器的某一侧发生短路故障，如果变压器中有零序电流流过，则发生短路一侧变压器的接线方式必须是（　　　）
A．YN形 B．Y形
C．Δ形 D．开口三角形
4．无备用电源接线的主要优点、缺点是（　　　）
A．优点可靠性高，缺点不经济
B．优点接线简单，缺点不经济
C．优点经济性好，缺点可靠性低
D．优点经济性好，缺点接线复杂
5．发电机的单位调节功率可以表示为（　　　）
A．KG＝ B．KG＝－
C．KG＝ D．KG＝－
6．中性点不接地系统发生单相金属性接地故障，中性点对地电位升高为（　　　）
A．相电压 B．线电压
C．倍的相电压 D．倍的线电压

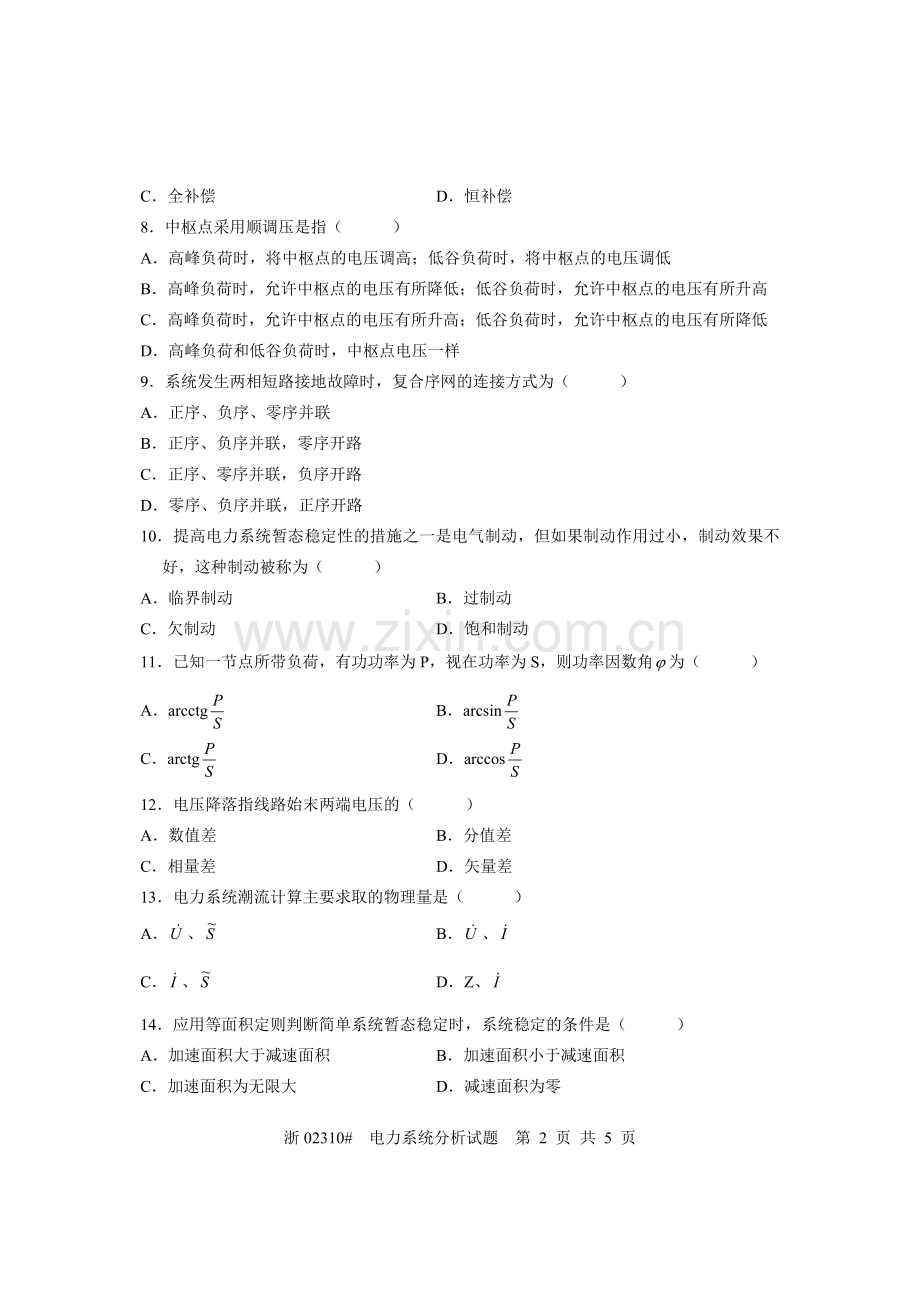

7．中性点经消弧线圈接地的运行方式，在实践中一般采用（　　　）
A．欠补偿 B．过补偿
C．全补偿 D．恒补偿
8．中枢点采用顺调压是指（　　　）
A．高峰负荷时，将中枢点的电压调高；低谷负荷时，将中枢点的电压调低
B．高峰负荷时，允许中枢点的电压有所降低；低谷负荷时，允许中枢点的电压有所升高
C．高峰负荷时，允许中枢点的电压有所升高；低谷负荷时，允许中枢点的电压有所降低
D．高峰负荷和低谷负荷时，中枢点电压一样
9．系统发生两相短路接地故障时，复合序网的连接方式为（　　　）
A．正序、负序、零序并联
B．正序、负序并联，零序开路
C．正序、零序并联，负序开路
D．零序、负序并联，正序开路
10．提高电力系统暂态稳定性的措施之一是电气制动，但如果制动作用过小，制动效果不好，这种制动被称为（　　　）
A．临界制动 B．过制动
C．欠制动 D．饱和制动
11．已知一节点所带负荷，有功功率为P，视在功率为S，则功率因数角为（　　　）
A．arcctg B．arcsin
C．arctg D．arccos
12．电压降落指线路始末两端电压的（　　　）
A．数值差 B．分值差
C．相量差 D．矢量差
13．电力系统潮流计算主要求取的物理量是（　　　）
A．、 B．、
C．、 D．Z、
14．应用等面积定则判断简单系统暂态稳定时，系统稳定的条件是（　　　）
A．加速面积大于减速面积 B．加速面积小于减速面积
C．加速面积为无限大 D．减速面积为零
15．电力系统采用有名制计算时，电压、电流、功率的关系表达式为（　　　）
A．S=UI B．S=2UI
C．S=UIcos D．S=UIsin
16．应用小干扰法分析系统静态稳定，计及阻尼系数作用时，系统稳定的条件是（　　　）
A．D<0　SEq>0 B．D<0　SEq<0
C．D>0　SEq<0 D．D>0　SEq>0
17．三绕组变压器的分接头，一般装在（　　　）
A．高压和低压绕组 B．高压和中压绕组
C．中压和低压绕组 D．三个绕组都装
18．电力系统的有功功率电源是（　　　）
A．发电机 B．变压器
C．调相机 D．电容器
19．电力线路中，电纳B主要反映线路流过电流时所产生的（　　　）
A．热效应 B．电场效应
C．磁场效应 D．电晕损耗
20．计算潮流时牛顿—拉夫逊法与高斯—塞德尔法相比的主要优点是（　　　）
A．对初值要求低 B．占用内存少
C．收敛性好，计算速度快 D．复杂
二、填空题（本大题共10小题，每小题1分，共10分）
请在每小题的空格中填上正确答案。错填、不填均无分。
21．耗量特性曲线上某一点切线的斜率为_______________。
22．某一元件两端电压的数值差为_______________。
23．短路电流最大可能的瞬时值为_______________。
24．P—Q分解法是派生于牛顿—拉夫逊法两种坐标形式中的_______________。
25．潮流计算中，PV节点待求的物理量是该节点的无功功率Q和_______________。
26．潮流方程是非线性方程组，这组非线性方程是由_______________方程推导出的。
27．电力系统频率的调整，主要调节_______________功率。
28．在标么值近似计算中，电压基准值一般选取_______________。
29．简单电力系统发生三相短路故障，其零序电流的大小为_______________。
30．110kV电力网的平均额定电压为_______________。
三、简答题（本大题共4小题，每小题5分，共20分）
31．电力系统的主要特点是什么？
32．试写出系统发生AB两相短路，短路点序分量边界条件。
33．简述电力系统的电压调整可采用哪些措施？
34．列出5种提高系统暂态稳定性的措施。
四、简单计算题(本大题共4小题，每小题7分，共28分)
35．某发电机通过传输线向一无穷大母线输送有功功率为1.0，最大输送有功功率为1.8，这时发生两相短路接地故障，使发电机最大输送功率降为0.4，切除故障后，最大输送功率变为1.3，利用等面积定则计算极限切除角，并画出功角特性曲线，标明加速面积和减速面积。
36．试求下列网络的节点导纳矩阵。(各条支路中的参数为电纳，单位S)

37．简单环网的等值电路如图所示，试计算初步功率分布，并找出无功分点，用▽标出。

38．一台无阻尼绕组隐极同步发电机xd=1.04，额定满载运行，cos=0.85，试计算空载电势Eq，并画出相量图。(以标么值计算)
五、综合计算题（本大题共2小题，每小题11分，共22分）
39．两系统A、B由联络线连接成一互联系统，各自的单位调节功率分别为KLA＝45MW／Hz，KGA＝750MW／Hz，KLB＝26 MW／Hz，KGB＝400 MW／Hz，当系统A负荷增加150MW时，计算下列条件下的系统频率变化量及联络线上流过的功率变化量。
（1）A、B系统都参加一次调频，A系统还参加二次调频增发功率50MW。
（2）A系统有一半机组参加一次调频，B系统所有机组参加一次调频，并且B系统二次调频增发功率40MW。
40．如图所示简单系统，在一回输电线末端f点发生B、C两相短路，线路正序电抗等于负序电抗，试计算短路点的短路电流有名值以及母线M的各相电压有名值。

浙02310#　电力系统分析试题　第 5 页 共 5 页
