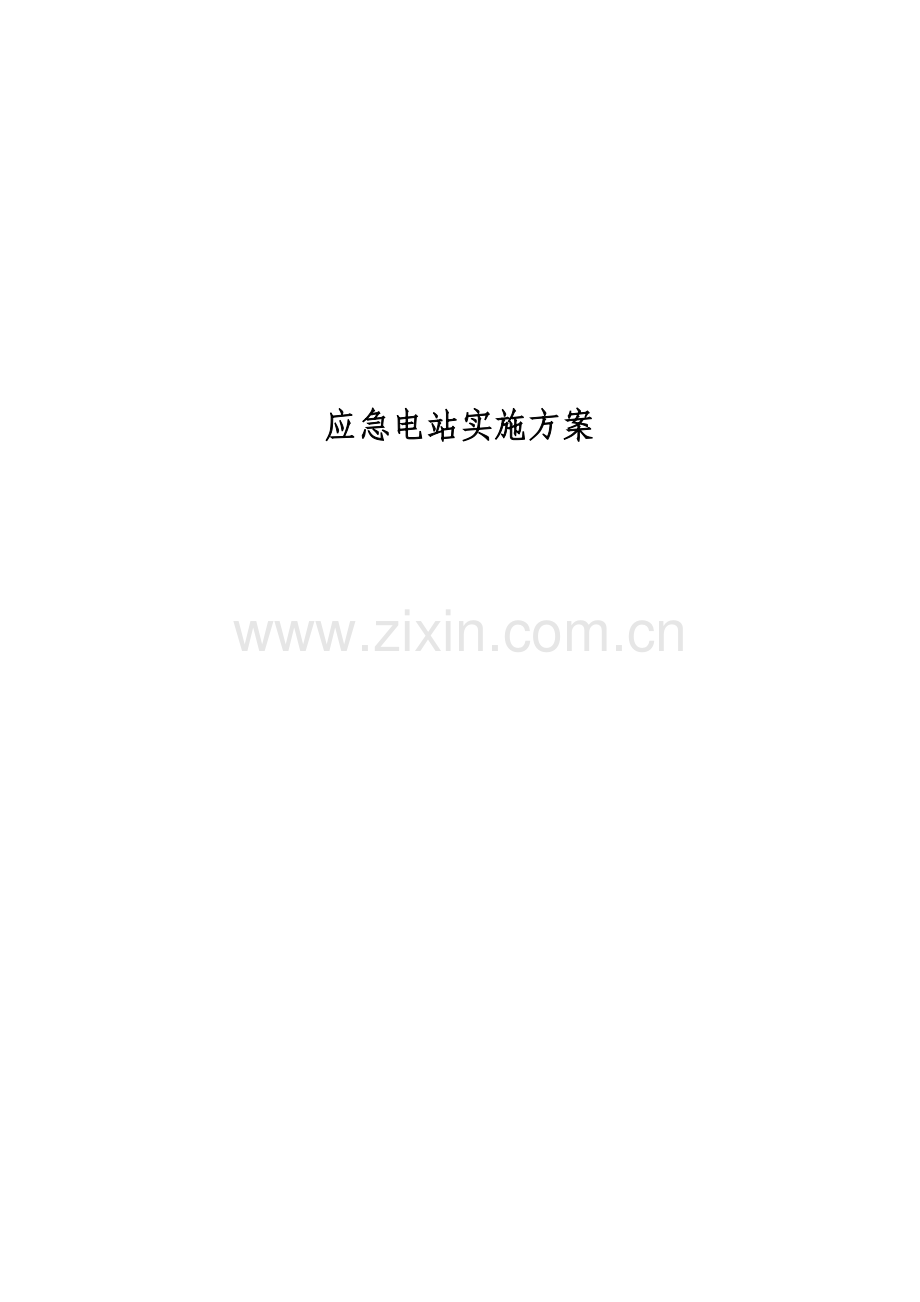

应急电站实施方案

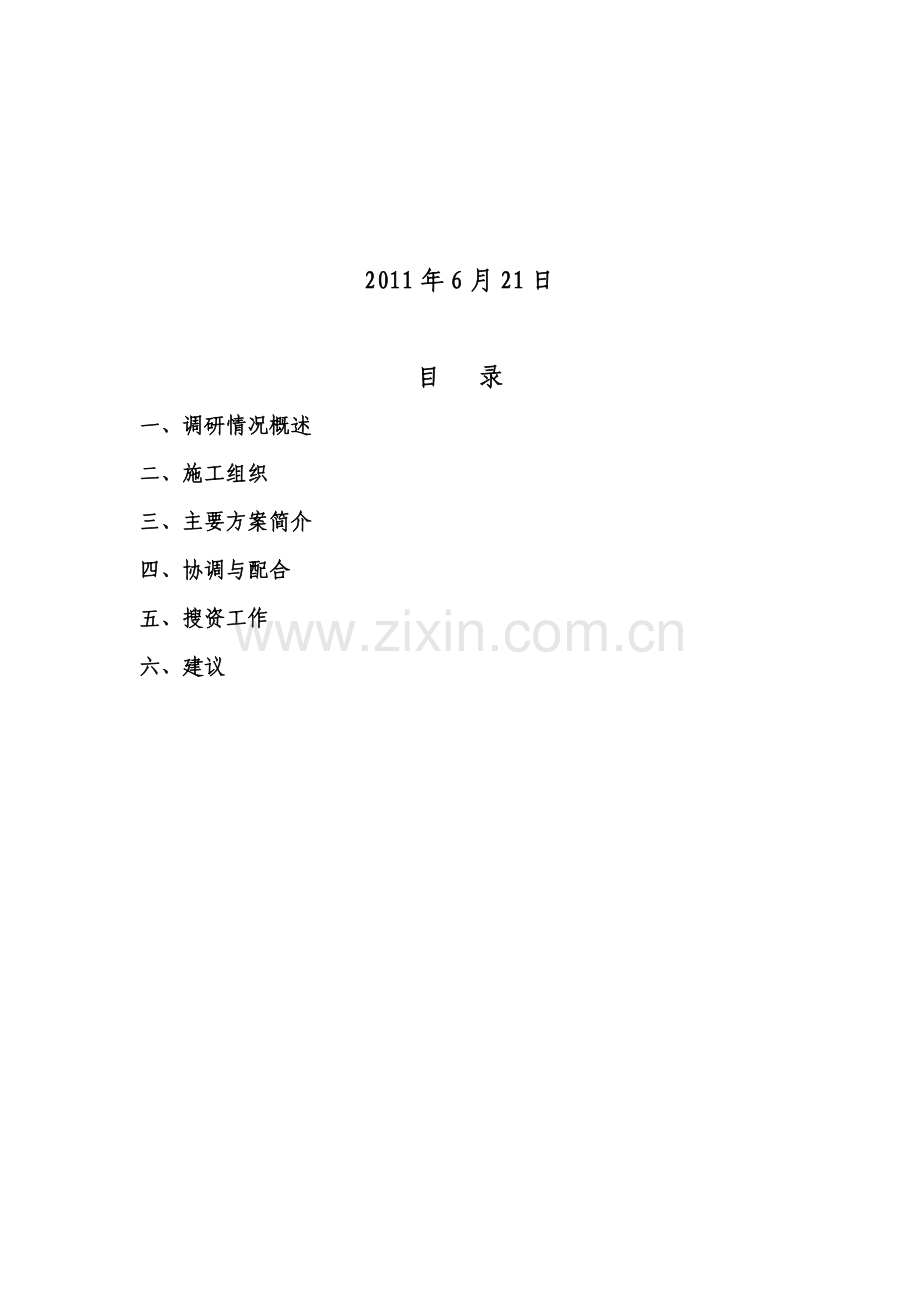

2011年6月21日

目 录
一、调研情况概述
二、施工组织
三、主要方案简介
四、协调与配合
五、搜资工作
六、建议

一、调研情况概述
（一）居民区
1、用电现状。
该地区现有居民350户，将来预测发展到540户。供电方式采用电压等级为12470V线路送电，经过3组变压器变换到电压等级为208伏和120伏送至电源箱，由电源箱送至各用户。高压送电线路（12470伏）处于完善阶段，变压器后采用临时电源线通过一个总电度表计量后送出；居民用电线路敷设混乱，用电能力较低，经过家访居民一户最大用电负荷2.8 Kw，最小用电负荷0.6 Kw左右。
2、建议。
方案一 采用出口电压12470V的柴油发电机供电，线路停电后断开正式线路跌落保险，闭合应急线路跌落保险，启动柴油发电机送电至12470V高压线路，使用现正改造线路送至各用户。
计算柴油发电机参考容量540户×2KW／户×0.7=756 Kw，建议采用容量900 KW、电压12470V（需核查供电参数）的柴油发电机。设备厂家已确认能够生产高压柴油发电机。
优点：（1）线路简单，容易实现。
（2）柴油机选址容易。
缺点：高压供电线路需要当地部门加快完善。在柴油发电机生产、安装周期内，完善高压供电线路是完全可行的。
建筑安装安施工：
（1）柴油发电机使用承台混凝土基础，电站采用轻型钢结构、压型彩钢板封闭，采用网格栅栏隔离。
（2）柴油机选用带钢框架基础形式，便于安装。
方案二 布置电压等级为208V、容量450 Kw的柴油发电机二台，分别向低压配电箱送电。原低压线路预留断开点，避免柴油发电机二台同时运行时，发生短路现象。
优点：无高压操作。
缺点：（1）为了提高安全可靠性，必须在低压配电箱内增加2块空气断路器。
（2）因居民居住分散，柴油发电机选址困难。
（3）工作量较大。
通过比较优缺点、性价比权衡，建议采用方案一。
（二） 社区医院
1、用电现状。
供电设备分别为一台柴油发电机组400KW、电压等级120伏陈旧设备，另一台柴油发电机组550KW、电压等级440伏、设备为2010年产品；变压器总容量750 KVA。
2、建议。
社区医院可选用550KW 、电压440V柴油发电机组，保证有可靠供电电源，本体可布置在房间内；柴油机房视医院现状而定，如另建房间应满足如下要求：
（1）柴油发电机使用承台混凝土基础，电站采用轻型钢结构、压型彩钢板封闭，采用网格栅栏隔离。
（2）柴油机选用带钢底拍框架基础。
（三） 电力公司
现有电力总容量120万MVA，共计304条输电线路。在用电高峰时有40万KW的缺口，主要是电源不足和线路不够的原因。
（四） 医院
现有柴油发电机350KW×2 完好，采用互为备用方式运行。医院需要增容400 KW作为应急电源，以满足现在的运行设备的需要。
（五） 社区工厂
管理人员介绍社区工厂无应急电源，需要投入总装容量4000KW的柴油发电机。
（六） 变电所
1、变电所的容量。降压变压器28000KVA、69KV∕12.47KV 共二台，降压变压器15000KVA、69KV∕12.47KV 一台，同时配备了与每一台变压器配套的室外型开关柜。
2、变电所管理人员提出的想法：要求提供1000KVA、出口电压12.47KV能移动的柴油发电机，配备电压为12.47KV的配电柜。该配电柜既分配电能，也能与变电所的开关柜连接。
3、存在问题。通往变电所仅有一条道路，起伏的路段较多。 据介绍变电所门前的道路，坡度大约有30度，长度100余米，其它的中途路段也有二处大于30度的陡坡。
（七） 水库泵站
1、水库泵站设备情况。降压变压器1000KVA、12.47KV∕0.440 KV一台；泵的电动机共5台，其中350HP（1HP=0.7KW）、0.440 KV二台，约50 KW（无铭牌，站内人员不能提供准确数值）、0.440 KV三台。
2、电力公司提出加装应急电源要求，建议安装一台500KW柴油发电机一台。
3、存在问题。通往水库泵站的道路，大约有2公里路段过于狭窄，需要加宽。
二、施工组织
根据目前掌握情况，我方安排情况如下：
（一） 工期安排
施工进场后，随工作面情况安排10台柴油发电机组同时开工，
形成流水作业，后续工程按具体工程量及时调整、安排，保证工程总体进度要求。每个应急电站具体时间安排如下：
序号
工作内容
持续时间（天）
备注
1
定位放线
1

2
土方开挖
1

3
柴油发电机基础施工
5

4
结构基础施工
3

5
围护结构钢框架施工
3

6
基础交安
1
第14天完成
7
零米以下回填
3

8
围护及屋面结构施工
5

9
内墙吸音板安装工程
2

10
发电机安装
3

11
发电机调试
7

12
建筑地面工程
2

13
竣工验收
1
第37天完成
（二） 劳动力组织
本工程拟在当地选择专业技工，完成各项生产任务，我方选派专业管理人员25~30人组建项目经理部，对工程进度、技术、质量、造价等进行全过程、全方位管理。根据工程进度安排，每个应急电站劳动力计划见下表。
序号
工种
需用人数
负责内容
1
钢筋工
5
钢筋加工、绑扎
2
木工
5
模板支设、拆除
3
瓦工
5
混凝土施工、砌筑、门窗安装
4
铁工
4
屋架加工、屋面板铺设
5
电工
6
负责发电机安装、调试
6
力工
4
建筑和安装专业配合
总计
27

注：以上为一个变电站施工人数，按十个变电站同时开工考虑，总计需要施工技术100~150人。
（三）主要施工机械
拟投入的主要施工机械见下表：（按十台机组同时安装考虑）
序号
机械名称
数量
型号
用途
备注
1
反铲挖掘机
1
EX320
土方开挖
当地租赁
2
滚筒搅拌机
2
JDC350
混凝土搅拌
当地租赁或购买
3
翻斗车
2
载重1 t
混凝土运输
当地租赁或购买
4
钢筋切断机
1
Gq40
钢筋加工
当地租赁或购买
5
钢筋调直机
1
gtJ4-14
钢筋加工
当地租赁或购买
6
钢筋弯曲机
1
Gw40
钢筋加工
当地租赁或购买
7
柴油发电机
2
THC-5GF
施工电源
当地租赁或购买
8
无齿锯
2
S750
钢结构加工
当地租赁或购买
9
电源箱
2

施工电源
当地租赁或购买
10
振捣棒
3
50mm
混凝土施工
当地租赁或购买
11
普通运输板车
1
9t
现场运输
当地租赁
12
蛙式打夯机
2
HW60
回填土施工
当地租赁或购买
13
电焊机
2

钢结构焊接
当地租赁或购买
14
角磨机
3

机组安装
当地购买
15
绝缘摇表
2
1000V ZC25-3
机组安装
当地购买
16
万用表
2
DT9977
机组安装
当地购买
17
盒尺
3
L=5m
机组安装
当地购买
18
扭矩扳手
2
300N.M
机组安装
当地购买
19
装载机
1
ZL40B
现场运输
当地租赁
20
汽车吊
1
QY-8
垂直运输
当地租赁
21
汽车吊
1
QY-8
垂直运输
当地租赁
22
水准仪
1
S2
测量放线
当地租赁或购买
三、主要方案简介
1. 编制依据
1.1 电力设计院图纸
1.2《电力建设安全工作规程》（火力发电厂） DL5009.1-2002
1.3《电力建设安全健康与环境管理工作规定》（2002年版）
1.4《电气装置安装工程质量检验及评定规程》DL/T5161-5161.17/2002
1.5《电力建设施工及验收技术规范》（焊接篇）DL/T 5190.4-2004
1.6《电力建设施工及验收技术规范》(电气篇) DL/T 5190.4-2006
1.7国家建筑标准设计图集 00D202-2
1.8厂家设备说明书
2. 作业范围及工程量
主要工作量为
（1）柴油发电机机组建筑基础和维护结构；
（2）柴油发电机组及配套设备，包括控制屏及蓄电池等；
（3）电气盘柜安装、接地。设备接线、设备检查。
（4）单体调试
3. 施工应具备的条件及工期要求
3.1作业环境的质量要求及施工准备
3.1.1施工人员人员到位；
3.1.2施工材料预算审批完毕；
3.1.3供应部门材料准备完毕；
3.1.4施工作业指导书审批完毕，安全交底及技术交底双签字完毕；
3.1.5施工图纸及相关的技术资料齐全；
3.1.6施工所用的工器具准备齐全，计量器具检验合格；
3.1.7土建具备安装条件，照明充足，电源设施齐全，有可能损坏设备或设备安装后不能进行的装饰工程全部结束，盘柜运输通道畅通无阻。
3.2作业技术交底的安排
在施工前由专业技术人员向全体施工人员进行技术交底，结合施工图纸，明确交代安全、质量、技术要求、工期、施工程序、记录方法、作业范围等，交底后保留交底记录，并进行全员签字。
4．建筑主要施工方案
4.1测量定位
工程开工前，根据建设单位提供的坐标系进行放线定位工作，或根据建设单位现场指定位置进行施工。
4.2土方工程
采用反铲挖掘机挖土，土方就近堆放，便于回填。
4.3钢筋工程
钢筋由当地采购，现场设立钢筋加工厂，加工完成后运至现场绑扎成型。
4.4模板工程
选用定型钢模板或木模板，钢管及扣件加固支撑体系，保证混凝土截面尺寸。所需材料在工程所在地购买或租赁。
4.5混凝土工程
由于应急电站项目比较分散且数量众多，混凝土工程施工考虑采用机动灵活的小型搅拌、运输机械。施工搅拌机械选用强制式滚筒搅拌机，出灰能力达到10 m3/H。运输机械选用小型翻斗车，溜槽入模。柴油发电机基础采用大块式钢筋基础，按构造配筋。基础截面尺寸根据设计图纸或国家建筑标准设计图集（00D202-2）确定。按大体积混凝土施工，掺加微膨胀外加剂，防止裂缝产生。
结构基础顶面留置预埋铁件，用于轻型保温结构钢架节点焊接固定。
4.6屋面工程
轻型钢屋架由加工厂加工成型，现场焊接固定。保温屋面板与屋架采用自攻螺丝固定。
4.7围护及装饰工程
根据目前讨论结果，围护分两种形式。一种是采用全封闭结构，由发电机制造厂家完成，施工单位在现场找平安装即可。另一种是由厂家供应发电机组，由施工单位在现场完成基础和设备安装工作。
针对第二种结构形式，建议采取基础以上砌筑1.2米高砖围墙，内外抹灰， 1.2米以上部分围护采用格栅网围护，屋面轻型保温屋面结构。
地面为水泥砂浆地面，压光后养护7天以上，防止起砂现象发生。
柴油发电机就位后进行预留洞口封堵工作，进风口选用百叶窗或格栅网封闭。
4.8力能供应
施工水源、电源由建设单位指定接入点接入，同时现场施工用电考虑采用小型柴油发电机应急备用，施工用氧气、乙炔由当地采购。
4.9建筑试验
在当地选择具有合格资质的建筑试验室，确定建筑试验项目和实施的办法，完成建筑试验工作。
4.10考察中发现有的施工进场道路需要铺路或加宽，宽度应大于4米；
5.柴油发电机安装
5.1 施工流程图
5.1.1 配电盘安装流程图
施工准备→配电盘基础安装→配电盘安装→母线安装
5.1.2 柴油发电机电气设备安装流程图
施工准备→柴油发电机检查→柴油发电机蓄电池安装
5.2 主要施工方法
5.2.1 设备基础安装方法
设备基础按设计图纸用槽钢平铺，基础制作完成后在底部和侧面先除锈后再两遍涂刷防锈漆。槽钢基础每米不直度及不平度小于1mm，全长不直度及不平度小于5mm。
基础顶标高要比地面高5mm，盘基础接地点为对称2点，用-40×4接地扁钢与接地干线焊接连接，焊接要牢固无虚焊。
设备基础的找平用水准仪，盘基础的每个支撑点要用水准仪找平，误差要小于1mm，盘基础固定好后再用水准仪复查一遍，并做好记录。
5.2.2盘柜安装方法
安装前检验盘柜的间隔布置应符合设计要求，注意上基础时前面要有撬棍迎接，防止盘柜一头受力变形。首先安装首端盘柜，其水平误差、垂直误差满足规程要求后，盘体采取焊接固定在基础槽钢上。
5.2.3 母线安装方法
母线安装先检查母线表面应光洁平整，不应有裂纹、折皱、夹杂物和扭曲现象。穿母线时对照施工图、核对母线型号、规格、顺序进行安装，穿母线要两人配合防止套管有应力，母线螺孔要对准。母线搭接处应涂抹电力复合脂。水平母线螺栓由下向上穿，竖直母线螺母应在维护侧，螺栓采用力矩扳手紧固至规定的力矩值，用力要均匀。
5.2.4二次回路检查及接线方法
先检查盘内二次线导线外观绝缘层是否完好，无中间接头。导线连接是否正确且牢固、可靠。导线端部标志清晰正确，且不易脱色。盘内配线截面积电流回路不小于2.5 mm2、信号及电压回路不小于1.5 mm2。用于可动部位的导线用多股软铜线。
5.2.5柴油发电机电气设备安装方法
发电机外观应完好，不应有损伤现象。盘动转子应灵活，滚珠转动音响均匀正常。接线盒内绕组接线正确，引线连接牢固。润滑油脂的情况正常，无变色、变质及变硬等现象，其性能应符合发电机的工作条件。发电机的绝缘用1000V兆欧表测量应不小于0.5兆欧。
蓄电池安装在厂家指导下进行，安装时应轻搬轻放，受力均匀、平稳整齐的排列在框架上。连接条及螺栓均应使用设备附件，不应使用其他材料代替。接触面应涂以电力复合脂。
6 . 施工质量标准和工艺要求
6.1盘柜基础安装
（1）盘柜基础不直度和水平度每米小于1毫米，全长小于5毫米。
（2）盘柜基础位置误差及不平行度要小于5毫米
（3）基础顶面比地面高5-10mm。
（4）基础至少2点接地，接地点连接牢固，导通良好。
6.2 盘柜安装
（1）盘柜安装时，盘柜的间隔布置要符合设计图纸要求。
（2）安装的盘柜垂直度、水平偏差以及盘柜面偏差和盘柜接缝的允许偏差应符合下表的规定：

项 目
允许偏差（mm）
垂直度（每米）
<1.5
水平偏差
相邻两盘顶部
<2
成列盘顶部
<5
盘面偏差
相邻两盘边
<1
成列盘面
<5
盘 间 接 缝
<2
（3）盘体固定牢固，紧固件必须采用镀锌件，检查紧固件完好、齐全、紧固。盘体固定牢固，接地导通良好，每段盘接地点要不少于2点。
（4）盘上设备型号规格与图纸相符，抽屉推拉无卡阻碰撞，设备外观完好、无损伤。动、静触头接触紧密、可靠，二次回路连接插件接触良好，回路名称标志齐全、清晰。
6.3 母线安装
（1）母线平直无变形扭曲，表面光洁、无裂纹褶皱，。
（2）母线固定金具清洁、无损伤，单相交流母线金具连接牢固，且无闭合磁路，母线与支持器间无外应力，每段在绝缘子上设置一个固定死点，且在全长或两伸缩节中点。
（3）母线支持器与接头边缘距离不小于50 mm，母线间及母线与设备端子连接无外应力，搭接面平整、无氧化膜，镀银层不得锉磨,涂有电力复合脂，
（4）母线连接螺栓与孔径配合不大于1 mm，母线平置时螺栓穿入方向由下向上，其他情况则螺母均在维护侧。防松件外观齐全完好压平，螺栓紧固后露扣长度2～3扣，相邻垫圈间隙不小于3 mm。
（5）母线螺栓必须用力矩扳手紧固，力矩要符合下表要求：
螺栓规格(mm)
力矩值(N·m)
螺栓规格(mm)
力矩值(N·m)
M8
8.8～10.8
M16
78.5～98.1
M10
17.7～22.6
M18
98.0～127.4
M12
31.4～39.2
M20
156.9～196.2
M14
51.0～60.8
M24
274.6～343.2
（6）盘柜母线相间及对地安全距离不小于20mm，相色及油漆齐全，正确。
6.4 二次回路检查及接线
（1）导线外观绝缘层完好，无中间接头；
（2）导线配线连接（螺接、插接、焊接或压接）牢固、可靠，导线严格按厂家图配置。
（3）盘内配线绝缘耐压不小于500V，电流回路截面应不小于2.5mm2，电压回路截面应不小于1.5mm2
（4）用于可动部位的导线采用多股软铜线，每个接线端子并接芯线数≤2
导线芯线外观无损伤，多股软导线端部处理加终端附件或搪锡，二次回路连接件铜质制品。
（5）控制电缆接线导线端部标志正确、清晰，不易脱色；屏蔽电缆屏蔽层按设计要求可靠接地，裸露部分对地距离不小于，裸露部分表面漏电距离不小于。
6.5 柴油发电机电气设备安装
（1）发电机外观应完好，不应有损伤现象。
（2）盘动转子应灵活，滚珠转动音响均匀正常。
（3）接线盒内绕组接线正确，引线连接牢固。
（4）润滑油脂的情况正常，无变色、变质及变硬等现象，其性能应符合发电机的工作条件。
（5）发电机的绝缘用1000V兆欧表测量应不小于0.5兆欧。
发电机蓄电池安装在厂家指导下进行，具体质量标准及工艺要求见控制与直流系统作业指导书中的蓄电池安装部分。
7 . 成品保护要求
应注意的质量问题
7.1 连接母线用的紧固件要全部用镀锌件或厂家配套的连接件。
7.2 盘柜母线安装时，注意裸导体相间及对地距离必须符合规范，紧固螺栓必须用力矩扳手紧固至所规定的力矩值，防止用力过猛拧断螺栓。相邻垫圈间隙≥3 mm，防止形成闭合磁路。
7.3 母线连接用的螺栓紧固后要露出螺母2-3扣，平置母线的螺栓要由下向上穿，竖直母线螺母应在维护侧。
7.4盘柜接地应牢固可靠,装有电器可开启的门应用裸铜编织线与金属架构可靠接地。
7.5 盘柜在推拉就位过程中应注意避免碰撞，保持漆层完好。
7.6 如需清理蓄电池表面污垢时， 应用棉布和肥皂水擦洗；不得用芳香烃、煤油、汽油等有机溶剂擦洗。
8 . 成品保护要求
8.1使用电焊及割炬时注意火花不要溅落到其它设备上。
8.2刷漆时不要将油漆洒落至其它设备上。
8.3安装过程中注意保护劳动成果。
四、协调与配合
1、开办出国前人员教育培训班，进行出国常识及南美本土文化的教育培训，并进行考试，合格者方能出国；
2、制定出国人员施工现场内外综合管理制度及控制措施，严明纪律；
3、汇编管理制度成册，人手一份，随身携带；
4、施工所在地办理教育和日常语言培训班，培训教育经常化。
5、配备专业翻译，与班组施工人员及时沟通，传递管理信息。
6、与当地中国承包公司主要负责人沟通信息，保证工程顺利开展。
五、搜资工作
需要对当地各种材料、机械租赁和购买价格与供应能力进行了解，请建设单位帮助了解当地各种物资、机械、人工价格。具体内容如下：
1、地材（砂、石、水泥）价格。
2、混凝土外加剂、商品混凝土、门窗、压型保温板、吸音板、铝合金百叶窗等价格。
3、木模板、木方价格。
4、钢筋、型钢、钢管价格。
5、消耗性辅材价格（海绵条、钉子、防腐油漆、焊条、氧气、乙炔、铅丝等）。
6、定型钢模板、脚手架、扣件行情。
7、施工机械、吊车、板车等（详见主要施工机械）租赁、购买价格。
8、当地试验室资质、建筑试验价格。
9、当地劳动力状况、专业技能和人工价格。
10、当地劳动法及社会保险法。
六、建议
1、现场施工用水、用电请建设单位协调解决。
2、施工生产用地将根据变电站分布情况就近、集中布置（钢筋加工厂、钢结构加工厂和设备堆放场）。
3、生活临建根据变电站分布情况就近租赁，请建设单位协调解决。
4、柴油发电机电站围护用型钢、彩钢板、吸音板等，部分随发电机组供应，剩余部分在当地采购、加工。
5、尽快确定分工范围，便于下步工作开展。
6、目前机组型号众多，建议建设单位按地域供货和选型，方便施工和运行维护。
7、请设计单位尽快确定建筑结构几何尺寸、形式，建议发电机油箱布置在机房外侧。
8、发电机功率选型建议以400-500KW为主，便于维护和使用。
