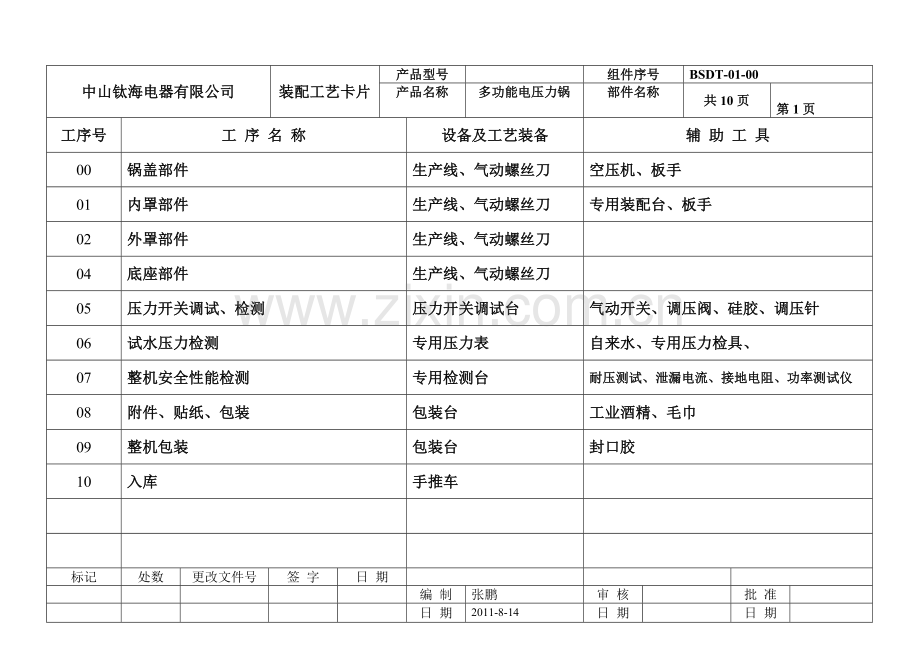

中山钛海电器有限公司
装配工艺卡片
产品型号

组件序号
BSDT-01-00
产品名称
多功能电压力锅
部件名称
共10页

第1页
工序号
工 序 名 称
设备及工艺装备
辅 助 工 具
00
锅盖部件
生产线、气动螺丝刀
空压机、板手
01
内罩部件
生产线、气动螺丝刀
专用装配台、板手
02
外罩部件
生产线、气动螺丝刀

04
底座部件
生产线、气动螺丝刀

05
压力开关调试、检测
压力开关调试台
气动开关、调压阀、硅胶、调压针
06
试水压力检测
专用压力表
自来水、专用压力检具、
07
整机安全性能检测
专用检测台
耐压测试、泄漏电流、接地电阻、功率测试仪
08
附件、贴纸、包装
包装台
工业酒精、毛巾
09
整机包装
包装台
封口胶
10
入库
手推车

标记
处数
更改文件号
签 字
日 期

编 制
张鹏
审 核

批 准

日 期
2011-8-14
日 期

日 期

多功能电压力锅装配工艺卡
中山钛海电器有限公司
装配工艺卡片
产品型号

组件序号
BSDT-02-00
产品名称
多功能电压力锅
组件名称
锅盖部件
工序号
01
工 序 名 称
锅盖部件安装
共10页 第2页
NO
零件图号
零件名称
数量
NO
零件图号
零件名称
数量

1
800-01-01
手柄
1
14
800-01-14
M15×1细牙螺母
1
2
800-01-02
手柄饰条
1
15
800-01-15
浮子阀体密封圈
1
3
800-01-03D
锅盖
1
16
800-01-16
推杆连板
1
4
800-01-04
阀提手
1
17
800-01-17
推杆/推杆头
1
5
800-01-05
阀体组合件
1
18
800-01-18
圆螺母
1
6
800-01-06
限压阀芯
1
19
800-01-19
推杆弹簧
1
7
800-01-07
限压密封圈
1
20
800-01-20
锅盖密封圈
1
8
800-01-08
防堵罩
1
21
800-01-21
内锅盖拉手
1
9
800-01-09
不锈钢平垫
1
22
800-01-22
内锅盖密封圈
1
10
800-01-10
蝴蝶卡簧
1
23
800-01-23
内锅盖
1
11
800-01-11
浮子
1
（1）
标准件
M8螺母
1
12
800-01-12
浮子密封圈
1
（2）
标准件
M4×6螺丝
1
13
800-01-13
浮子阀体
1
（3）
标准件
ST 3X12自攻
2
工步号
工 步 内 容
1
检查锅盖、手柄、等零件无碰伤、划伤、变形、无明显色差等现象；
2
将浮子阀体密封圈套在浮子阀体、装在锅盖上相应的孔中，用M15×1细牙螺母拧紧；再将浮子导入浮子阀体、最后导上浮子密封圈；
3
将推杆旋入推杆连板后用圆螺母拧紧、再把推杆弹簧导入推杆上、并放入手柄相应的孔内；再把推杆头端插入锅盖相应的孔中并把手柄卡在锅盖上；
4
将限压阀芯导上φ8平垫放入手柄相应的孔中，再置锅盖上、套上限压密封圈，将蝴蝶卡簧导入限压阀芯、用M8拧紧限压阀芯；最后卡上防堵罩；
5
用不锈钢十字槽平头自攻螺钉2- ST 2.9X12锁紧手柄和锅盖；
注 意 事 项
6
用M4×10螺丝将手柄锁紧在锅盖上；
7
将用M4×6螺丝、把锅盖拉手锁紧在锅盖上，再把锅盖密封圈导在内锅盖上后、再一并嵌入锅盖内；
1、此工序所有标准件均为304不锈钢件。
2、锅盖部件装配好后用手轻快速推动推杆、检查是否灵活。
8
将阀提手、阀体组合件嵌入手柄相应的位置。注意通孔要对正。
3、上述工序的密封圈不能装错或漏装。
标记
处 数
更改文件号
签 字
日 期

编 制
张鹏
审 核

批 准

日 期
2011-8-14
日 期

日 期

多功能电压力锅装配工艺卡
中山电钛海器有限公司
装配工艺卡片
产品型号

组件序号
BSDT-03-00
产品名称
多功能电压力锅
组件名称
内罩部件
工序号
02
工 序 名 称
内罩部件安装
共10页 第3页
NO
零件图号
零件名称
数量
NO
零件图号
零件名称
数量

1
800-02-01
中 环
1
(1)

2
800-02-02
内 罩
1
(2)
标准件

6
3
800-02-03
锁边托环
1
(3)
标准件
ST 2.9X12自攻
1
4
800-02-04
压力开关支架
1
(4)
标准件
M5×8螺丝
2
5
800-02-05
压力开关
1
(5)
标准件
φ5平垫
2
6
800-02-06D
发热盘
1
(6)
标准件
φ5弹簧垫圈
2
7
800-02-07
碟形弹簧
12
(7)
标准件
M5法兰螺母
2
8
800-02-08
底支架
3
(8)
标准件
M4×24组合螺丝
1
9
800-02-09D
热敏探头座
1
(9)
标准件
M4×8组合螺丝
3
10
800-02-10
温控器
1
(10)
标准件
M5×8组合螺丝
2
11
800-02-11
探头弹簧
1

12
800-02-12
盖 板
1
13

保温开关
1
工步号
工 步 内 容
1
检查中环、发热盘、内罩等零件无碰伤、划伤、变形等现象；
2
将探头座、热敏传感器等组合件放入导向套内后、再套入探头弹簧、盖板，最后用2-M5×8组合螺丝锁紧在发热盘上；
3
将3个碟形弹簧放在发热盘3个支柱上、再将它放在发热盘工装上，然后将内罩、3个碟形弹簧用3-M5×12组合螺丝锁紧；
4
将中环、锁边托环按正确方向导入内罩外、用1个十字槽平头自攻螺钉
ST 2.9×12把中环锁在内罩上；
注 意 事 项
5
将压力开关支架用2-M5×8不锈钢螺丝装在内罩上、并分别导入2-φ5平垫、弹簧垫圈，再用2-M5螺母锁紧；
1、此工序所有标准件安装均不得有打滑头、打花头等现象；
2、塑料件安装后均不得有变形、顶白、刮花、污渍等现象；
6
将压力开关用M4×24组合螺丝装在压力开关支架上；
3、五金件安装后均不得有变形、刮伤等现象；
7
将底支架用组合机丝3-M4×8装在内罩上。
4、平垫、弹簧垫圈安装顺序不得有装反或漏装等现象。
标记
处 数
更改文件号
签 字
日 期
5、注意弹簧锰片不能装反

编 制
张鹏
审 核

批 准

日 期
2011-8-14
日 期

日 期

多功能电压力锅装配工艺卡
中山钛海电器有限公司
装配工艺卡片
产品型号

组件序号
BSDT-04-00
产品名称
多功能电压力锅
组件名称
外罩部件
工序号
03
工 序 名 称
外罩部件安装
共10页 第4页
NO
零件图号
零件名称
数量
NO
零件图号
零件名称
数量

1
800-03-01D
外 罩
1
（1）
标准件
ST 3×8自攻
6
2
800-03-02D
电脑开关控制盒
1
（2）
标准件
ST3X12自攻
1
3
800-03-03D
开关控制板
1
（3）
标准件
ST4X6二组合
2
4
800-03-05D
开关控制盒盖板
1
（4）
标准件

5
800-03-04
黄绿高温导线
1
（5）
标准件
3X4半圆机丝
3
6
800-02-00
内罩部件
1
（6）
标准件

7

“品字”插座
1
（7）
标准件
ST3X8带介自攻
4
8

热熔断体142℃
1

9

灯板
1套

10

定时器
1

11

旋钮
1

12

棕线
1

13

14

工步号
工 步 内 容
1
检查内罩部件、电脑开关控制盒、外罩等零部件无碰伤、划伤、变形等现象；
2
将开关控制板、开关控制盒盖板按正确方法用自攻螺钉1-ST 3×8锁紧在电脑开关控制盒, 然后用4-ST 3×10将开关控制盒盖板锁紧在开关控制盒上；
3
将外罩嵌入内罩部件、对齐电脑开关控制盒安装位置；再将电脑开关控
制盒嵌入外罩相应位置、并用大扁头自攻螺钉ST 4.X6连同黄绿高温接地导线锁紧在外罩上；
注 意 事 项
1、此工序所有标准件安装均不得有打滑头、打花头等现象；

2、塑料件安装后均不得有变形、顶白、刮花、污渍等现象；

3、五金件安装后均不得有变形、刮伤等现象；

4、电脑开关控制盒各按键声音要清脆、手感要好。
标记
处 数
更改文件号
签 字
日 期
5、使用前检查外壳是否划伤、凹点、变形等现象

编 制
张鹏
审 核

批 准

日 期
2011-8-14
日 期

日 期

多功能电压力锅装配工艺卡
中山钛海电器有限公司
装配工艺卡片
产品型号

组件序号
BSDT-05-00
产品名称
多功能电压力锅
组件名称
底座部件
工序号
04
工 序 名 称
底座部件安装
共10页 第5页
NO
零件图号
零件名称
数量
NO
零件图号
零件名称
数量

1
800-04-01
底 座
1
（1）
标准件
ST 3×8自攻
4
2
8500-04-02
插 座
1
（2）
标准件
ST 4×6二组合
6
3
800-04-03D
电脑控制板
1
（3）
标准件
M4×12组合螺丝
3
4
800-04-04D
控制板固定盒
1
（4）
标准件
M4×8螺钉
1
5
800-04-05
底 盖
1
（5）
标准件
φ4 外齿锁紧垫圈
1
6
800-04-06D
连接线
1套

7
800-03-00
外罩部件
1

8
800-03-00
外罩部件
1

工步号
工 步 内 容
1
检查外罩部件、底座、控制板固定盒等零部件无碰伤、划伤、变形等现象；
2
将电脑控制板用十字槽自攻螺钉(4-ST 3×8)锁紧在控制板固定盒上；再将控制板固定盒用十字槽自攻螺钉(2-ST 3×8)锁紧在底座上；
3
将插座嵌入底座相应位置、再将底座嵌入外罩部件并用组合锁紧；
4
用1个M4×6螺钉、1个φ4 外齿锁紧垫圈将接地电线固定在内罩底上，并且地线长度符合先通后断原则；
5
将传感器两线、开关控制板插线与电脑控制板连接；
注 意 事 项
6
用连接线按接线图接好相关线路、并将各导线用扎线束紧布置好，注意各接线的牢固性。
1、此工序所有标准件安装均不得有打滑头、打花头等现象；

2、塑料件安装后均不得有变形、顶白、刮花、污渍等现象；

3、五金件安装后均不得有变形、刮伤等现象。
标记
处 数
更改文件号
签 字
日 期
4、将内部连接线不接错、缠绕现象

编 制
张鹏
审 核

批 准

日 期
2011-8-14
日 期

日 期

多功能电压力锅装配工艺卡
中山钛海电器有限公司
装配工艺卡片
产品型号

零件图号
BSDT-06-00
产品名称
多功能电压力锅
组件名称

工序号
05
工序名称
压力开关调试、检测
共10页 第6页

工步号
工 步 内 容
工艺装备
工 具
备 注
1
将安装好的压力锅按正确方法置于专用检测台上。
专用检测台
1、0.016MP压力表
专用内锅
2
接好空气输入线路、打开气动开关、观看空气压力表指针上升至80KPa；同时用一字批调节压力开关直至压力表指针达到55~60KPa压力时、且压力开关发出“嘀达声”后，然后将压力开关螺丝处用硅胶封好。
2、一字批
专用锅盖
3、气动开关

4、硅胶

3
关闭进气阀门、打开放气阀门、等压力表指针显示“0” 时，取出压力锅。
注 意 事 项

1、锅体与专用检测台锅盖配合到位；

2、开动气动开关时、要来回拨动气动阀门、不允许气压表指针直线上升；

3、保证所调压力在55~60KPa之间。
标记
处数
更改文件号
签字
日期

编 制
张鹏
审 核

批 准

日 期
2011-8-14
日 期

日 期

多功能电压力锅装配工艺卡

中山钛海电器有限公司
装配工艺卡片
产品型号

零件图号
BSDT-07-00
产品名称
多功能电压力锅
组件名称

工序号
06
工序名称
试水压力检测
共10页 第7页

工步号
工 步 内 容
工艺装备
工 具
备 注
1
将内锅放入内罩内，再加入一定热水到内锅内、旋好锅盖，接通电源、按煮饭键。
专用检测台
1、专用0.016MP压力表
专用内锅
2、一字批

2
等压力锅进入保温状态（指示灯显示保温）后、用专用压力表开始检测锅体压力，压力表指针必须保证在55~60KPa之间；

1

1
3
若压力表指针不在55~60KPa之间、则要调节压力开关或检测压力表。
注 意 事 项
4
装阀提手、阀体组合件

1、压力表与锅盖上阀体接触处,锅盖与锅体接触处均不能有漏气现象；
标记
处数
更改文件号
签字
日期
2、浮子是否上浮、上浮到位不能泄压。

编 制
张鹏
审 核

批 准

日 期
2011-8-14
日 期

日 期

多功能电压力锅装配工艺卡

中山钛海电器有限公司
装配工艺卡片
产品型号

零件图号
BSDT-08-00
产品名称
多功能电压力锅
组件名称

工序号
07
工序名称
整机安全性能检测
共10页 第8页

工步号
工 步 内 容
工艺装备
工 具
备 注
1
耐压测试：电压1800V、5mA高压下3秒钟内无击穿现象；
专用检测台
耐压测试仪

2
接地电阻：在12V、25A的工作电压下、所测电阻R≤0.1Ω；
接地电阻测试仪

3
泄漏电流：在1.16倍工作电压下、电流I≤0.75mA；
泄漏电流仪

4
功率测试：在正常工作电压下、所测功率：-10%＜P＜5%。
功率测试仪

5
将底盖嵌入底座合适位置并旋转后、再用ST3×10自攻螺钉锁紧。
注 意 事 项

1、各种性能均要达指定参数要求；

2、检查压力锅的定时器、发热盘、指示灯工作是否正常。
标记
处数
更改文件号
签字
日期
3．电脑型（功率）按任意键

编 制
张鹏
审 核

批 准

日 期
2011-8-14
日 期

日 期

多功能电压力锅装配工艺卡
中山钛海电器有限公司
装配工艺卡片
产品型号

组件序号
BSDT-09-00
产品名称
多功能电压力锅
组件名称
附件、贴纸、包装
工序号
08
工 序 名 称
附件、贴纸、包装
共 10 页 第9页
NO
零件图号
零件名称
数量
NO
零件图号
零件名称
数量

1
800-05-01
内 锅
1
14

2
800-05-02
合格证
1
15

3
800-05-03
机身贴纸
1
16

4
800-05-04
锅盖贴纸
2
17

5
800-05-05
集水盒
1
18

6
800-05-6
锅体胶袋
1
19

7
800-05-7
内锅胶袋
1
20

8
800-05-8
饭 勺
1
21

9
800-05-9
量 杯
1
22

10
800-05-10
电源线
1

11
800-05-11
烹饪指南
1

12
800-05-12
品字插座贴
1

13
800-05-13
开合贴
1

工步号
工 步 内 容
1
检查手柄、锅盖部件，锅体部件、内锅等零部件无碰伤、划伤、变形等现象；
2
将合格证贴于底盖合适位置；将锅盖贴纸贴于锅盖合适位置；将机身贴纸于外罩合适位置；
3
用附件胶袋分别将饭勺、量杯，装好并封住袋口后，一并放入内锅内；再用内锅胶袋把内锅装好后放入内罩中；
4
用毛巾或粘适量酒精对手柄、锅盖部件、锅体部件等进行全面整机外部清洁；
5
把集水盒嵌入中环适当位置；
注 意 事 项
6
旋合锅盖，并检查锅盖组合与其配合位置旋转是否灵活；
7
清洁锅体时检查锅体有无划伤、凹点、变形、漏贴等现象
1、饭勺、量杯、内锅等必须清理干净，各种胶袋不得有破损；
8
用锅体胶袋把整机装好并封住袋口
2、各种配件不要遗漏、错装；
9

3、各种贴纸不能贴歪、错位，并保持清净；
标记
处 数
更改文件号
签 字
日 期
4、检查锅盖组合与其配合位置旋转是否灵活。

编 制
张鹏
审 核

批 准

日 期
2011-8-14
日 期

日 期

多功能电压力锅装配工艺卡
中山钛海电器有限公司
装配工艺卡片
产品型号

组件序号
BSDT-10-00
产品名称
多功能电压力锅
组件名称
整机包装
工序号
09
工 序 名 称
整机包装
共 10 页 第10页
NO
零件图号
零件名称
数量
NO
零件图号
零件名称
数量

1

2

3
500-06-01
上泡沫
1

4
500-06-02
下泡沫
1

5
500-06-05
整 机
1

6

7

8

工步号
工 步 内 容
1
将装好的多功能自动电压力锅整机放在下泡沫上；
2
将电源线用电源线胶袋装好并封住袋口、再嵌入上泡沫合适位置；
注 意 事 项
3
将上泡沫放入整机合适位置上方；
4

1、检查整机是否完好、附件是否齐全；
5

标记
处 数
更改文件号
签 字
日 期

编 制
张鹏
审 核

批 准

日 期
2011-8-14
日 期

日 期
