电力电子计算题
1、一台工业炉原由额定电压为单相交流220∨供电，额定功率为10千瓦。现改用双向晶闸管组成的单相交流调压电源供电，如果正常工作时负载只需要5千瓦。试问双向晶闸管的触发角α应为多少度？试求此时的电流有效值，以及电源侧的功率因数值。

2、 已知自耦变压器基本绕组为1-0，调整绕组1-3与1-2之间的匝数是1-0的10％。试分析图示两组反并联晶闸管组成的电路，是如何实现在输入电压波动时，使输出电压∪0保持稳定？

3、 在图示交流调压电路中，已知U2＝220V负载电阻RL＝10Ω，当触发角α＝90°时，计算RL吸收的交流电功率是多少？并画出RL上的电压波形图。导通区用阴影线表示。

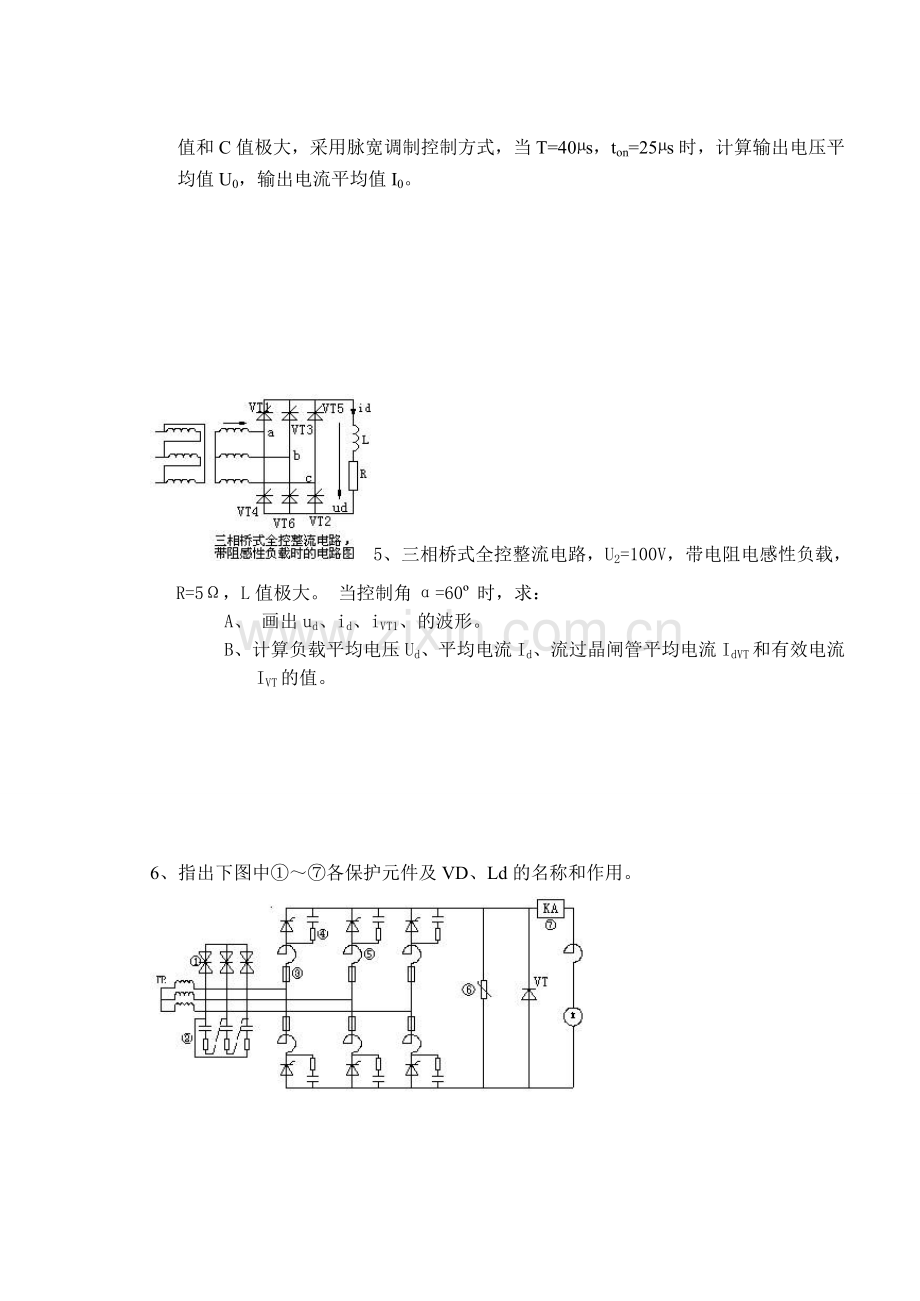

4、在图示升压斩波电路中，已知E=50V，负载电阻R=20Ω，L值和C值极大，采用脉宽调制控制方式，当T=40µs，ton=25µs时，计算输出电压平均值U0，输出电流平均值I0。

5、三相桥式全控整流电路，U2=100V，带电阻电感性负载，R=5Ω，L值极大。 当控制角α=60º时，求：
A、 画出ud、id、iVT1、的波形。
B、 计算负载平均电压Ud、平均电流Id、流过晶闸管平均电流IdVT和有效电流IVT的值。

6、指出下图中①～⑦各保护元件及VD、Ld的名称和作用。

7、三相桥式全控整流电路，Ld极大，Rd=4Ω，要求Ud从0—220V之间变化。试求：
（1） 不考虑控制角裕量时，整流变压器二次相电压。
（2） 计算晶闸管电压、电流平均值，如电压、电流裕量取2倍，请选择晶闸管型号。
（3） 变压器二次电流有效值I2。
（4） 计算整流变压器二次侧容量S2
8．在图示升压斩波电路中，已知E=50V，负载电阻R=20Ω，L值和C值极大，采用脉宽调制控制方式，当T=40µs，ton=25µs时，计算输出电压平均值U0，输出电流平均值I0。

9、三相半波整流电路，如图所示：将变压器二次侧绕组等分为二段，接成曲折接法，每段绕组电压为100V。试求：
（1）晶闸管承受的最大反压是多少？
（2） 变压器铁心有没有直流磁化？为什么？
1、π/2； 32.1A； 0.707；
2、通过对电压检测，实施对两组反并联晶闸管门极予以控制。例如：输入电压高于10%时，让VT1、VT2这组反并联的晶闸管的触发脉冲移到180°，使它不输出电压，而让VT3、VT4这组反并联晶闸管的触发脉冲移到0°，使他们分别在正负半周全导通时输出电压降低；当输入电压低于额定值10%时，让VT1、VT2这组反并联晶闸管的触发脉冲移到0°，使他们分别在正负半周全导通。让VT3、VT4反并联晶闸管的触发脉冲移到180°使他们截止，从而使输出电压提高10%，达到稳定输出电压的目的。

3、2.4KW

4、U0=133。3V；I0=6。67A；

5、

Ud=117V； Id=23。4A； IdVT=7。8A； IVT=13。5A；

电力电子技术试题判断题
1、 在半控桥整流带大电感负载不加续流二极管电路中，电路出故障时会出现失控现象。 （ ）
2、在用两组反并联晶闸管的可逆系统，使直流电动机实现四象限运行时，其中一组逆变器工作在整流状态，那么另一组就工作在逆变状态。 （ ）
3、晶闸管串联使用时，必须注意均流问题。 （ ）
4、逆变角太大会造成逆变失败。 （ ）5、并联谐振逆变器必须是略呈电容性电路。 （ ）
6、给晶闸管加上正向阳极电压它就会导通。 （ ）
7、有源逆变指的是把直流电能转变成交流电能送给负载。 （ ）
8、在单相全控桥整流电路中，晶闸管的额定电压应取U2。 （ ）
9、在三相半波可控整流电路中，电路输出电压波形的脉动频率为300Hz。 （ ）
10、变频调速实际上是改变电动机内旋转磁场的速度达到改变输出转速的目的。（ ）
11、两个以上晶闸管串联使用，是为了解决自身额定电压偏低，不能胜用电路电压要求，而采取的一种解决方法，但必须采取均压措施。 （ ）
12、逆变失败，是因主电路元件出现损坏，触发脉冲丢失，电源缺相，或是逆变角太小造成的。 （ ）
13、变流装置其功率因数的高低与电路负载阻抗的性质，无直接关系。 （ ）
14、并联与串联谐振式逆变器属于负载换流方式，无需专门换流关断电路。 （ ）
15、触发普通晶闸管的触发脉冲，也能触发可关断晶闸管。 （ ）
16、三相半波可控整流电路，不需要用大于60º小于120º的宽脉冲触发，也不需要相隔60º的双脉冲触发，只用符合要求的相隔120º的三组脉冲触发就能正常工作。
（ ）
17、变频调速装置是属于无源逆变的范畴。 （ ）
18、有源逆变装置是把逆变后的交流能量送回电网。 （ ）
19、双向晶闸管额定电流的定义，与普通晶闸管的定义相同 （ ）
20、用稳压管削波的梯形波给单结晶体管自激振荡电路供电，目的是为了使触发脉冲与晶闸管主电路实现同步。 （ ）
21、三相桥式半控整流电路，带大电感性负载，有续流二极管时，当电路出故障时会发生失控现象。 （ ）
22、晶闸管并联使用时，必须采取均压措施。 （ ）
23、供电电源缺相、逆变桥元件损坏、逆变换流失败等故障。也会引起逆变失败。
（ ）
24、电压型逆变电路，为了反馈感性负载上的无功能量，必须在电力开关器件上反并联反馈二极管。 （ ）

25、用多重逆变电路或多电平逆变电路，可以改善逆变电路的输出波形，使它更接近正弦波。 （ ）
26、三相桥式全控整流电路，输出电压波形的脉动频率是150HZ。 （ ）
27、在普通晶闸管组成的全控整流电路中，带电感性负载，没有续流二极管时，导通的晶闸管在电源电压过零时不关断。 （ ）
28、在桥式半控整流电路中，带大电感负载，不带续流二极管时，输出电压波形中没有
负面积。 （ ）
29、提高电力电子装置的工作频率，可以使电力电子装置的体积和重量减小。
（ ）
30、无源逆变电路，是把直流电能逆变成交流电能，送给电网， （ ）
31、晶闸管串联使用时，必须注意均流问题。 （ ）
32、无源逆变指的是不需要逆变电源的逆变电路。 （ ）
33、直流斩波电路只能实现降低输出直流电压的作用 （ ）
34、在三相半波可控整流电路中，晶闸管承受的最大反压为倍相电压U2。（ ）
35、逆变角太小会造成逆变失败。 （ ）
36、设置补偿电容可以提高变流装置的功率因数。 （ ）
37、在单相全控桥电路中，晶闸管的额定电压应取U2。 （ ）
38、三相半波可控整流电路中，如果三个晶闸管采用同一组触发装置，则α的移相范围只有120o。 （ ）
39、三相半波可控整流电路也必需要采用双窄脉冲触发。 （ ）
40、KP2—5表示的是额定电压200V，额定电流500A的普通型晶闸管。 （ ）
41、在单结晶体管触发电路中，稳压管削波的作用是为了扩大脉冲移相范围。 （ ）
42、在三相桥式全控整流电路中，采用双窄脉冲触发晶闸管元件时，电源相序还要满足触发电路相序要求时才能正常工作。 （ ）
43、双向晶闸管与普通晶闸管一样，额定电流也用通态电流平均值表示 （ ）
44、双向晶闸管的结构与普通晶闸管一样，也是由四层半导体（P1N1P2N2）材料构成的。（ ）
45、电流型并联谐振逆变电路负载两端电压波形是很好的正弦波 （ ）
46、变频器总是把直流电能变换成50Hz交流电能。 （ ）
47、只要采用双窄脉冲触发三相桥式全控整流电路的晶闸管，电路就能正常工作。（ ）
48、KP10—5表示的是额定电压1000V，额定电流500A的普通型晶闸管。 （ ）
49、双向晶闸管的额定电流的定义与普通晶闸管不一样，双向晶闸管的额定电流是用电
流有效值来表示的。 （ ）
50、并联谐振逆变电路采用负载换流方式时，谐振回路不一定要呈电容性。 （ ）
51、双向晶闸管的结构与普通晶闸管不一样，它是由五层半导体材料构成的。（ ）
52、电压型并联谐振逆变电路，负载电压波形是很好的正弦波 （ ）
53、有源逆变电路是把直流电能变换成50Hz交流电能送回交流电网。 （ ）
54、无源逆变电路是把直流电能逆变成交流电能送给交流电网。 （ ）
55、在变流装置系统中，增加电源的相数也可以提高电网的功率因数。 （ ）
56、KP100—5表示的是额定电压100V，额定电流500A的普通型晶闸管。 （ ）
1、√、2、╳、3、╳、4、╳、5、√、6、╳、7、╳、8、╳、9╳、10、√、11、√、12、√、13、√、14、√、15、╳、16、√、17、√、18、√、19、╳、20、√、

电力电子技术试题填空
1、GTR、GTO、MOSFET、IGBT、MOSFET、GTR。
2、要有足够的驱动功率、触发脉冲前沿要陡幅值要高、触发脉冲要与晶闸管阳极电压同步。
3、均流、串专用均流电抗器。
4、正弦波、方波。
5、双向晶闸管、800V、 100A。
6、同一桥臂、不同桥臂。
7、增加、下降、下降、增加。
7、增加、下降、下降、增加。
9、快速熔断器、串进线电抗器、接入直流快速开关、控制快速移相使输出电压下降。
10、Ⅰ+、 Ⅰ-、 Ⅲ＋、 Ⅲ-。
11、双向晶闸管的触发方式有：
I+ 触发：正，负；G正，负。I- 触发：正，负；负，正。 Ⅲ+触发： 负，正；
12、负载、强迫（脉冲）。
13、有源、无源。
14、快速晶闸管、200A、900V。
15、尖脉冲、小、强触发脉冲、大。
16、、
17、零电流开关；零电压开关；
18、恒压频控制，转差频率控制，矢量控制，直接转矩控制，
19、计算法，调制法，跟踪控制法。异步调控法，同步调控法，
20、器件换流，电网换流，负载换流，强迫换流，
21、、
22、避雷器；阻容吸收；硒堆；压敏电阻；整流式阻容吸收；
23、减小触发角；增加整流相数；采用多组变流装置串联供电；设置补偿电容。
24、GTO；GTR；MOSFET；IGBT；
25、阳极A、阴极K、门极G；阳极加正电压，阴极接负电压，门极接正向电压形成了足够门极电流时晶闸管导通；当晶闸管阳极电流小于维持电流IH时，导通的晶闸管关断。

26、
4tainkong

1、请在空格内标出下面元件的简称：电力晶体管　；可关断晶闸管　；功率场效应晶体管　　；绝缘栅双极型晶体管　；IGBT是
和的复合管。
2、晶闸管对触发脉冲的要求是、和
。
3、多个晶闸管相并联时必须考虑　　的问题，解决的方法是　。
4、在电流型逆变器中，输出电压波形为　波，输出电流波形为　　波。
5、型号为KS100-8的元件表示晶闸管、它的额定电压为 伏、额定有效电流为安。
6、180°导电型三相桥式逆变电路，晶闸管换相是在_ 上的上、下二个元件之间进行；而120º导电型三相桥式逆变电路，晶闸管换相是在_ 上的元件之间进行的。
7、当温度降低时，晶闸管的触发电流会　、正反向漏电流会；当温度升高时，晶闸管的触发电流会　、正反向漏电流会。
8、 在有环流逆变系统中，环流指的是只流经、
而不流经的电流。环流可在电路中加来限制。为了减小环流一般采用控制角αβ的工作方式。
9、常用的过电流保护措施有　　、　　、
　　 、。（写出四种即可）
10、双向晶闸管的触发方式有、 、、、 四种 。
11、双向晶闸管的触发方式有：
I+ 触发：第一阳极T1接电压，第二阳极T2接电压；门极G 接电压，T2接电压。
I- 触发：第一阳极T1接电压，第二阳极T2接电压；门极G接
电压，T2接电压。
Ⅲ+触发：第一阳极T1接电压，第二阳极T2接电压,门极G接
电压，T2接电压。
Ⅲ-触发：第一阳极T1接电压，第二阳极T2接电压；门极G接
电压，T2接电压。
12、由晶闸管构成的逆变器换流方式有换流和换流。
13、按逆变后能量馈送去向不同来分类，电力电子元件构成的逆变器可分为
逆变器与逆变器两大类。
14、有一晶闸管的型号为KK200－9，请说明KK　　　　　　　　　　　； 200表示表示　　　　　　　　　　　　　　，9表示　　　　　　　　　　。
15、单结晶体管产生的触发脉冲是脉冲；主要用于驱动　　　功率的晶闸管；锯齿波同步触发电路产生的脉冲为　　　　　脉冲；可以触发功率的晶闸管。
16、一个单相全控桥式整流电路，交流电压有效值为220V，流过晶闸管的电流有效值为15A，则这个电路中晶闸管的额定电压可选为　　　　　；晶闸管的额定电流可选　为　　　　　　。
17、为了减小变流电路的开、关损耗，通常让元件工作在软开关状态，软开关电路种类很多，但归纳起来可分为与两大类。
18、对异步电动机实施变频调速控制，通常的控制方式有、
、、等四种。
19、PWM逆变电路的控制方法有、、
三种。其中调制法又可分为、两种。
20、通常变流电路实现换流的方式有、、
、四种。
21、在单相交流调压电路中，负载为电阻性时移相范围是，负载是阻感性时移相范围是。
22、在电力晶闸管电路中，常用的过电压保护有；；
；和等几种。
23、提高变流置的功率因数的常用方法有、、
、几种。
24、目前常用的具有自关断能力的电力电子元件有、、
、几种。
25、普通晶闸管的图形符号是，三个电极分别是，和
晶闸管的导通条件是；关断条件是.。

26、可关断晶闸管的图形符号是；电力场效应晶体管的图形符号是
绝缘栅双极晶体管的图形符号是；电力晶体管的图形符号是；
27、绝缘栅双极型晶体管是以作为栅极，以
作为发射极与集电极复合而成。
28、在电力晶闸管电路中，常用的过电流保护有；；
；和等几种。
29、晶闸管的换相重叠角与电路的、、、等到参数有关。
30、双向晶闸管的图形符号是，三个电极分别是，和
；双向晶闸管的的触发方式有、 、
、 .。
31、单相全波可控整流电路中，晶闸管承受的最大反向电压为。三相半波可控整流电路中，晶闸管承受的最大反向电压为。（电源相电压为U2）
32、要使三相全控桥式整流电路正常工作，对晶闸管触发方法有两种，一是用
触发；二是用触发。
33、在同步电压为锯齿波的触发电路中，锯齿波底宽可达度；实际移相
才能达度。
34、异步电动机变频调速时，对定子频率的控制方式有、、
、。
35、软开关电路种类很多，大致可分成电路、电路两大类。
36、单相半波可控整流电路中，晶闸管承受的最大反向电压为。三相半波可控整流电路中，晶闸管承受的最大反向电压为。（电源电压为U2）
37、从晶闸管开始承受正向电压起到晶闸管导通之间的电角度称为角，用
表示。
38、一般操作引起的过电压都是瞬时尖峰电压，经常使用的保护方法是
而对于能量较大的过电压，还需要设置非线性电阻保护，目前常用的方法有和。
39、交流零触发开关电路就是利用方式来控制晶闸管导通与关断的。
40、型号为KS100-8的元件表示管、它的额定电压为 伏、额定电流为安。
41、实现有源逆为的条件为
和
。
42、在由两组反并联变流装置组成的直流电机的四象限运行系统中，两组变流装置分别工作在正组状态、状态、反组状态、状态。
43、有源逆变指的是把能量转变成能量后送给装置。
44、给晶闸管阳极加上一定的电压；在门极加上电压，并形成足够的电流，晶闸管才能导通。
45、当负载为大电感负载，如不加续流二极管时，在电路中出现触发脉冲丢失时
与电路会出现失控现象。
46、三相半波可控整流电路，输出到负载的平均电压波形脉动频率为HZ；而三相全控桥整流电路，输出到负载的平均电压波形脉动频率为HZ；这说明电路的纹波系数比电路要小。
47、造成逆变失败的原因有 、 、 、
等几种。

48、晶闸管在触发开通过程中，当阳极电流小于电流之前，如去掉
脉冲，晶闸管又会关断。
49、对三相桥式全控变流电路实施触发时，如采用单宽脉冲触发，单宽脉冲的宽度一般
取度较合适；如采用双窄脉冲触发时，双窄脉冲的间隔应为度。
50、三相半波可控整流电路电阻性负载时，电路的移相范围，三相全控桥电阻性负载时，电路的移相范围，三相半控桥电阻性负载时，电路的移相范围。
51、锯齿波触发电路的主要环节是由 、、、
、环节组成。
52、逆变器按直流侧提供的电源的性质来分，可分为型逆变器和型逆变器，电压型逆变器直流侧是电压源，通常由可控整流输出在最靠近逆变桥侧
用器进行滤波，电压型三相桥式逆变电路的换流是在桥路的元件之间换流，每只晶闸管导电的角度是度；而电流型逆变器直流侧是电流源，通常由可控整流输出在最靠近逆变桥侧是用滤波，电流型三相桥式逆变电路换流是在元件之间换流，每只晶闸管导电的角度是
度。
53、SPWM脉宽调制型变频电路的基本原理是：对逆变电路中开关器件的通断进行有规律的调制，使输出端得到脉冲列来等效正弦波。
54、直流斩波电路在改变负载的直流电压时，常用的控制方式有、
、三种。
55、由波形系数可知，晶闸管在额定情况下的有效值电流为ITn等于倍IT（AV），如果IT（AV）=100安培，则它允许的有效电流为安培。通常在选择晶闸管时还要留出倍的裕量。
56、晶闸管的维持电流IH是指在温度条件下，门极断开时，晶闸管从较大通态电流下降到刚好能保持导通所必须的最小电流。
57、带平衡电抗器的双反星形电路，变压器绕组同时有相导电；晶闸管每隔
度换一次流，每只晶闸管导通度，变压器同一铁心柱上的两个绕组同名端，所以以两绕组的电流方向也，因此变压器的铁心不会被。
58、三相桥式全控整流电路是由一组共极三只晶闸管和一组共极的三只晶闸管串联后构成的，晶闸管的换相是在同一组内的元件进行的。每隔换一次相，在电流连续时每只晶闸管导通度。要使电路工作正常，必须任何时刻要有只晶闸管同时导通，，一个是共极的，另一个是共
极的元件，且要求不是的两个元件。
59、PWM逆变电路的控制方式有、、。
60、直流斩波电路按照输入电压与输出电压的高低变化来分类有斩波电路；斩波电路；斩波电路。
61、对异步电动机实施变频调速控制，通常的控制方式有、
、、等四种。
62、PWM逆变电路的控制方法有、、
三种。其中调制法又可分为、两种。
电力电子技术选择题
1、A、2、C、3、B、4、A、5、A、6、B、C、D、7、B、8、C、9、B、10、C、
11、C、12、B、13、B、14、D、15、A、16、A

1、单相半控桥整流电路的两只晶闸管的触发脉冲依次应相差度。
A、180°， B、60°， c、360°， D、120°
2、α为度时，三相半波可控整流电路，电阻性负载输出的电压波形，处于连续和断续的临界状态。
A，0度， B，60度， C，30度， D，120度，
3、晶闸管触发电路中，若改变的大小，则输出脉冲产生相位移动，达到移相控制的目的。
A、 同步电压， B、控制电压， C、脉冲变压器变比。
4、可实现有源逆变的电路为 。
A、三相半波可控整流电路， B、三相半控桥整流桥电路，
C、单相全控桥接续流二极管电路， D、单相半控桥整流电路。
5、在一般可逆电路中，最小逆变角βmin选在下面那一种范围合理。
A、30º-35º， B、10º-15º， C、0º-10º， D、0º。
6、在下面几种电路中，不能实现有源逆变的电路有哪几种。
A、三相半波可控整流电路。 B、三相半控整流桥电路。
C、单相全控桥接续流二极管电路。 D、单相半控桥整流电路。
7、在有源逆变电路中，逆变角的移相范围应选为最好。
A、=90º∽180º， B、=35º∽90º， C、=0º∽90º，
8、晶闸管整流装置在换相时刻（例如：从U相换到V相时）的输出电压等于。
A、U相换相时刻电压uU， B、V相换相时刻电压uV，
C、等于uU+uV的一半即：

9、三相全控整流桥电路，如采用双窄脉冲触发晶闸管时，下图中哪一种双窄脉冲间距相隔角度符合要求。请选择。

10、晶闸管触发电路中，若使控制电压UC=0，改变的大小，可使直流电动机负载电压Ud=0，使触发角α=90º。达到调定移相控制范围，实现整流、逆变的控制要求。
B、 同步电压， B、控制电压， C、偏移调正电压。

11、下面哪种功能不属于变流的功能（　　）
A、有源逆变　　　B、交流调压　　　C、变压器降压　　D、直流斩波
12、三相半波可控整流电路的自然换相点是( )
A、交流相电压的过零点；
B、本相相电压与相邻相电压正、负半周的交点处；
C、比三相不控整流电路的自然换相点超前30°；
D、比三相不控整流电路的自然换相点滞后60°。
13、如某晶闸管的正向阻断重复峰值电压为745V，反向重复峰值电压为825V，则该晶闸管的额定电压应为（　　）
A、700V　　　B、750V　　　C、800V　　　D、850V
14、单相半波可控整流电阻性负载电路中，控制角α的最大移相范围是( )
A、0º-90° B、0º-120° C、0º-150° D、0º-180°
15、在单相全控桥整流电路中，两对晶闸管的触发脉冲，应依次相差度。
A 、180度； B、60度； C、360度； D、120度；
16、可实现有源逆变的电路为。
A、单相全控桥可控整流电路 B、三相半控桥可控整流电路
C、单相全控桥接续流二极管电路 D、单相半控桥整流电路
17、由晶闸管构成的可逆调速系统中，逆变角βmin选时系统工作才可靠。
A、300~350 B、100~150C、00~100 D、00
18、α= 度时，三相全控桥式整流电路带电阻负载电路，输出负载电压波形处于连续和断续的临界状态。
A、0度； B、60度；
C、30度； D、120度；
19、变流装置的功率因数总是 。
A、大于1； B、等于1； C、小于1；
20、变流器工作在逆变状态时，控制角α必须在度。
A、0°-90°； B、30°-120°； C、60°-150°； D、90°-150°；
21、三相半波可控整流电阻性负载电路，如果三个晶闸管采用同一相触发脉冲，α的移相范围。
A、0º--60º； B、0º--90º； C、0º--120º； D、0º--150º；
22、三相半波可控整流电路在换相时，换相重叠角γ的大小与哪几个参数有关 。
A、α、Id、 XL、U2φ； B、α、Id；
C、α、U2； D、α、U2、 XL；
23、在单相桥式全控整流电路中，大电感负载时，控制角α的有效移相范围是。
A、0°～90° B、0°～180° C、90°～180°
24、三相全控桥式整流电路带电阻负载，当触发角α=0º时，输出的负载电压平均值为。
A、0.45U2； B、0.9U2；
C、1.17U2； D、2.34U2；
25、变流装置的功率因数总是 。
A、大于1； B、等于1； C、小于1；
26、三相全控桥式整流电路带大电感负载时，控制角α的有效移相范围是度。
A、0°-90°； B、30°-120°； C、60°-150°； D、90°-150°；
27、三相半波可控整流电路中，如果三个晶闸管采用同一组触发装置来触发，α的移相范围是。
A、0º--60º； B、0º--90º； C、0º--120º； D、0º--150º；
28、三相半波可控整流电路在换相时，换相重叠角γ的大小与哪几个参数有关 。
A、α、Id、 XL、U2φ； B、α、Id；
C、α、U2； D、α、U2、 XL；
29、在下面几种电路中，不能实现有源逆变的电路有哪几种。
A、三相半波可控整流电路。 B、三相半控整流桥电路。
C、单相全控桥接续流二极管电路。 D、单相半控桥整流电路。

30、在晶闸管触发电路中，若使控制电压UC=0，改变的大小，可使直流电动机负载电压Ud=0，使触发角α=90º。达到调定移相控制范围，实现整流、逆变的控制要求。
C、 同步电压， B、控制电压， C、偏移调正电压。

电力电子技术问答分析题
1、R、C回路的作用是：吸收晶闸管瞬间过电压，限制电流上升率，动态均压作用。R的作用为：使L、C形成阻尼振荡，不会产生振荡过电压，减小晶闸管的开通电流上升率，降低开通损耗。、

2、单结晶体管特性曲线可分为：截止区、负阻区、饱和导通区。

2、

3、

4、

5、直流侧必需外接与直流电流Id同方向的直流电源E，其数值要稍大于逆变器输出平均电压Ud，才能提供逆变能量。
逆变器必需工作在β<90º（α>90º）区域，使Ud< 0,才能把直流功率逆变为交流功率返送电网。

6、A:触发信号应有足够的功率。
B触发脉冲应有一定的宽度，脉冲前沿尽可能陡，使元件在触发导通后，阳极电流能迅速上升超过掣住电流而维持导通。
C：触发脉冲必须与晶闸管的阳极电压同步，脉冲移相范围必须满足电路要求。

7、A：根据不同触发电路与脉冲移相范围的要求，确定同步信号电压us与对应晶闸管阳极电压之间的相位关系。
B：根据整流变压器TS的接法与钟点数，以电网某线电压作参考矢量，画出整流变压器二次侧也就是晶闸管阳极电压的矢量。再根据A确定同步信号US与晶闸管阳极电压的相位关系，画出对应的同步相电压矢量和同步线电压的矢量。
C：根据同步变压器二次线电压矢量位置，定出同步变压器TS的钟点数和接法。只需把同步变压器二次电压Usu、Usv、Usw分别接到VT1，VT3，VT5管的触发电路；Us(-U)、Us(-v)、Us(-w)分别接到VT4、VT6、VT2的触发电路，与主电路的各个符号完全对应，即能保证触发脉冲与主电路同步。

电力电子技术问答分析题
1、 晶闸管两端并联R、C吸收回路的主要作用有哪些？其中电阻R的作用是什么？

2、单结晶体管的特性曲线可以分为哪几段？如果用一个二极管和两个电阻接成如下方式，请按对单结晶体管特性曲线进行研究的相同做法，设计试验电路，并作出它的Ie-Ue特性曲线。

3、请利用六块锯齿波同步触发电路的X、Y控制端，来组成六路互相相差60°的双窄脉冲触发系统图，并画出其脉冲输出波形的相互关系图。

4、由下面单结晶体管的触发电路图画出各点波形。

5、 实现有源逆变必须满足哪两个必不可少的条件？
6、晶闸管触发的触发脉冲要满足哪几项基本要求？
7、实现正确触发的同步定相的方法步骤有哪些？

8、根据下图简述升压斩波电路的基本工作原理。（图中设：电感L、与电容C足够大）

9、单相桥式半控整流电路，电阻性负载。当控制角
α=90º时，画出：负载电压ud、晶闸管VT1电压uVT1、整流二极管VD2电压uVD2，在一周期内的电压波形图。

10、三相半波整流电路，将整流变压器的二次绕组均分为两段，每段的电动势相同，接成曲折接法。其分段布置及矢量图如图所示，问变压器铁心是否被直流磁化，为什么？

11、PWM逆变电路的控制方法主要有哪几种？简述异步调制与同步调制各有哪些优缺点？
12、什么是逆变失败？逆变失败后有什么后果？形成的原因是什么
13、根据对输出电压平均值进行控制的方法不同，直流斩波电路可有哪三种控制方式？并简述其控制原理。
14、电压型逆变电路中反馈二极管的作用是什么？为什么电流型逆变电路中没有反馈二极管？

15、单相半波可控整流电路，如（1）晶闸管内部短路，（2）晶闸管内部开路，在下面的坐标中画出其直流输出电压Ud和晶闸管两端电压UT的波形。

16、双向晶闸管有哪几种触发方式？用的最多的有哪两种？
17、什么是逆变失败？形成的原因是什么？
18、为使晶闸管变流装置正常工作，触发电路必须满足什么要求？
19、画出单结晶体管自激震荡电路的电路图，并画出电容两端电压与输出电压波形。
20、对直流斩波电路的控制方式通常有哪几种？画出不同控制方式的输出电压波形。

21、图为采用双向晶闸管的单相电源漏电检测原理图，试分析其工作原理。

22、下图为一单相交流调压电路，试分析当开关Q置于位置1、2、3时，电路的工作情况并画出开关置于不同位置时，负载上得到的电压波形。
