高炉工长考核试题.docx

高炉工长考核试题

考核试题（A）
一、填空题（每题2分，共20分）

1、高炉冶炼的副产品主要有 、炉尘和高炉煤气。

2、焦炭在高炉中起三方面作用：发热剂、还原剂和 。

3、高炉煤气三大事故是指 、着火和爆炸。

4、高炉设备除高炉本体外，还有以下几个系统：上料系统，送风系统，除尘系统、喷吹系统及

5、铁的化学元素符号是 。

6、高炉炉前用炮泥分为有水炮泥和 两种。

7、大型高炉的渣口装置一般由 ，二套，三套和四套组成。

8、铁水罐撒盖焦粉的作用是 。

9、判断生铁牌号是以生铁的含 来判定。

10、与铁水接触的工具必须 后才能使用。

二、选择题（每题2分，共40分）

1、 烧结矿碱度表达式是 。

①R＝SiO2/CaO ② R＝CaO / SiO2 ③R＝MgO/Al2O3 ④R＝CaO/Al2O3

2、高炉内常用的还原剂有CO,C, 。

①N2 ②CH4 ③H2 ④CO2

3、一般情况下，高压高炉比常压高炉铁口深度要 。

①深些 ②浅些 ③相同 ④不确定

4、设有高，低渣口装置的高炉，合理放渣口应是_____。

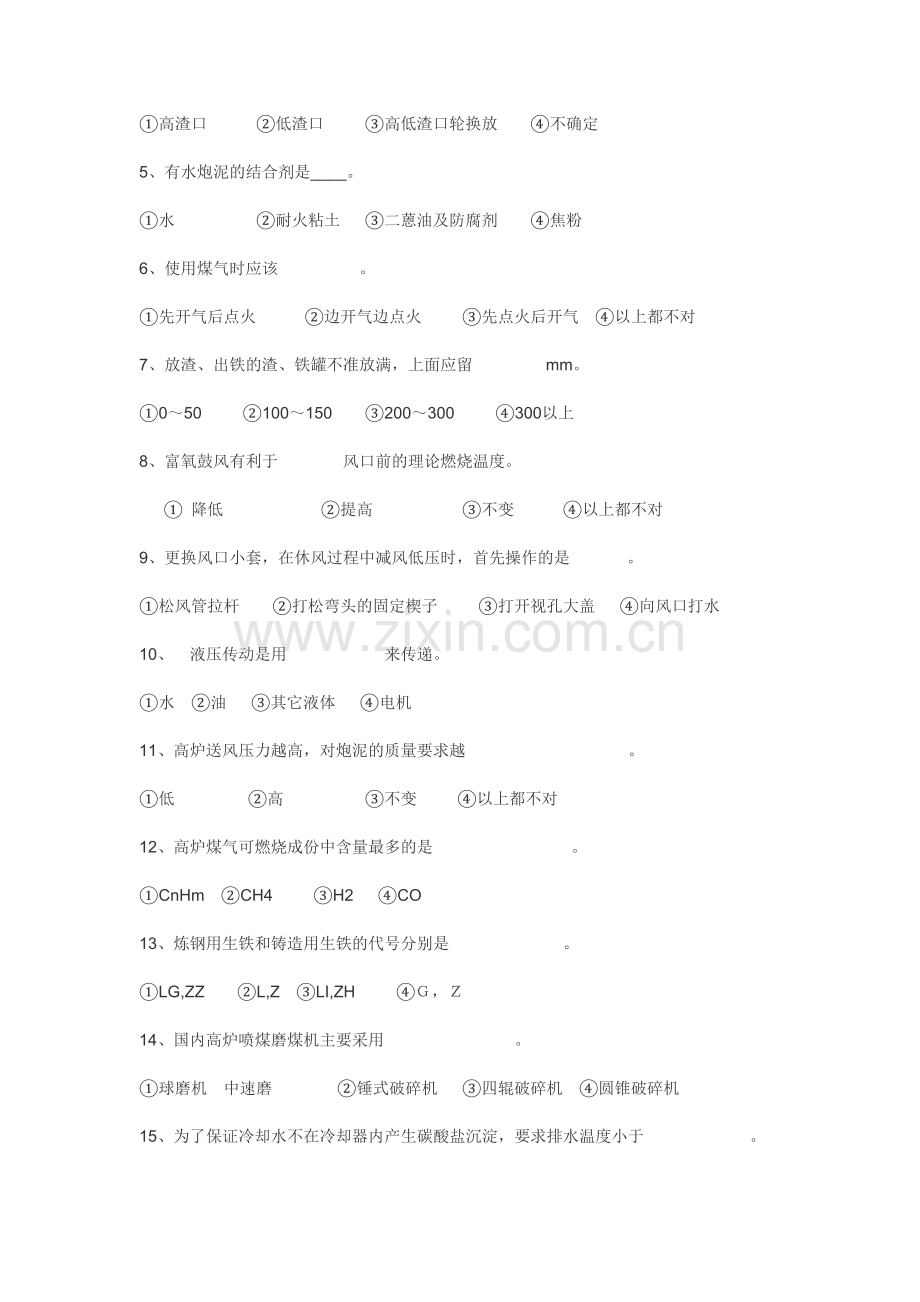

①高渣口 ②低渣口 ③高低渣口轮换放 ④不确定

5、有水炮泥的结合剂是____。

①水 ②耐火粘土 ③二蒽油及防腐剂 ④焦粉

6、使用煤气时应该 。

①先开气后点火 ②边开气边点火 ③先点火后开气 ④以上都不对

7、放渣、出铁的渣、铁罐不准放满，上面应留 mm。

①0～50 ②100～150 ③200～300 ④300以上

8、富氧鼓风有利于 风口前的理论燃烧温度。

① 降低 ②提高 ③不变 ④以上都不对

9、更换风口小套，在休风过程中减风低压时，首先操作的是 。

①松风管拉杆 ②打松弯头的固定楔子 ③打开视孔大盖 ④向风口打水

10、 液压传动是用 来传递。

①水 ②油 ③其它液体 ④电机

11、高炉送风压力越高，对炮泥的质量要求越 。

①低 ②高 ③不变 ④以上都不对

12、高炉煤气可燃烧成份中含量最多的是 。

①CnHm ②CH4 ③H2 ④CO

13、炼钢用生铁和铸造用生铁的代号分别是 。

①LG,ZZ ②L,Z ③LI,ZH ④Ｇ，Ｚ

14、国内高炉喷煤磨煤机主要采用 。

①球磨机 中速磨 ②锤式破碎机 ③四辊破碎机 ④圆锥破碎机

15、为了保证冷却水不在冷却器内产生碳酸盐沉淀，要求排水温度小于 。

①100℃ ②50℃ ③15℃ ④5℃

16、现代高炉内型自下而上由 、炉身、炉喉五段式组成。

① 炉缸、炉腹、炉腰 ②炉腰、炉缸、炉腹

③炉腹、炉缸、炉腰 ④炉缸、炉腰、炉腹

17、炉腹部位常采用 ，它的作用是当该部位砖衬被侵蚀掉以后，利于渣皮的形成。

①光面冷却壁 ②镶砖冷却壁 ③冷却水箱 ④带凸台冷却壁

18、生矿中最易还原的是 。

①磁铁矿 ② 褐铁矿 ③赤铁矿 ④复合铁矿

19、高炉内直接还原的开始温度在 。

①高于570℃ ② 800～1000℃ ③高于1100℃ ④高于1500℃

20、高炉煤气流分布失常的三种形式是：边缘气流过分发展，中心气流过分发展及 。

① 管道行程 ② 炉热 ③ 悬料 ④低料线

三、判断题（每题1分，共20分）

1、正点出铁指的是按时打开铁口。 （ ）

2、出铁发生跑大流后，应加大高炉进风量，尽快流出渣铁。 （ ）

3、出铁过程中见下渣后，待液面上积存了一定的下渣之后，才可把撇渣器砂坝推开。（ ）

4、冲水渣时，渣流大小对水渣质量无影响。 （ ）

5、高炉高压操作需人工堵渣口时，应先改为常压后才能进行。 （ ）

6、生铁成分中磷是有害元素，硫是有益元素 。 （ ）

7、高炉装料制度的主要内容是指料线和矿批 。 （ ）

8、提高风温是高炉扩大喷吹、降低焦比的重要手段。 （ ）

9、高炉喷煤枪与直吹管插入夹角为10～13 ° （ ）

10、高炉常用冷却介质有：水、空气、水蒸气和高炉煤气。 （ ）

11、高炉焦比越高越好。 （ ）

12、煤气只要遇到超过其着火点的温度，就会发生燃烧。 （ ）

13、蝶形阀既可调节流量也可作切断阀使用。 （ ）

14、清理电气设备时，不允许用水冲或湿布揩 。 （ ）

15、高炉停止喷煤顺序是先停风后停煤 。 （ ）

16、高炉出铁时一般是渣先流出，铁后流出。 （ ）

17、熔渣温度低有利于冲渣 。 （ ）

18、炉内生铁和炉渣是利用它们密度不同而分离的。 （ ）

19、高炉炼铁是把矿石氧化为生铁和炉渣。 （ ）

20、保持一定的水速就可以保证水中悬浮物不沉淀。 （ ）

四、简答题（每题5分，共20分）

1、 简述热风炉的三种烧炉制度。

2、 炉前操作的主要任务是什么？

3、 高炉内炉料下降的条件有哪些？

4、简述石灰石的分解对高炉冶炼过程的不良影响。

试题
炼铁工长试卷（A卷）
姓名： 分数：
一、判断题：（对√，错×，每题1分,共6分）
预计长期大量减风操作时，应及时发展边缘气流与缩小风口面积的上、下部调剂。（×）
铁中的Si是从炉渣中SiO2和焦碳灰分中的SiO2还原出来的。（√）
批重越大、炉喉间隙越小的高炉总是形成v型料面。（√）
处理炉缸冻结开风口时，应隔着堵死的风口开其它风口。（×）
软熔带的煤气运动取决于焦碳夹层厚度，焦碳强度及滴落带的阻力，和软熔带的位置和形状没有直接关系。（×）
高炉有效容积是指炉底到炉喉上沿线之间的炉内容积。（×）
二、填空题：（每题3分，共18分）
高炉冶炼四大制度主要指 装料制度 、 造渣制度 、 热制度 、 送风制度 。
高炉煤气的主要化学成分是 Co 、 Co2 、 CH4 、 N2 、 O2 、 H 。
热风炉的形式主要有 内燃 式、 外燃 式、 顶燃 式、 球 式。
压差 = 热风压力 － 炉顶压力
高炉内炉料的状态分为五个区域，即 块状带 、 软熔带 、 风口带 、
滴落带 、 渣铁存储区 。
6、风口理论燃烧温度一般控制在 2100℃～2400℃
三、应会题：（每题4分，共16分）
写出计算风速的公式：
4Q秒
3.14 ×n×R2

2、写出批料理论铁量计算公式：

矿批×Fe%×99.5%÷93%
写出铸造铁改炼制钢铁矿批调整计算公式：
原矿批
现矿批 =
（1－Si%波动值×10%）

写出焦碳在风口前的燃烧反应式：
2C＋O2 = 2CO

四、简答题：（每题6分，共30分）
观察风口的主要内容和判断？
答：（1）看风口明亮程度，有无挂渣，判断炉温趋势；
（2）看圆周的均匀活跃程度，判断炉缸的工作状况及煤气流分布是否合理；
（3）看风口有无挂渣及套缝往外渗水，判断风口是否有漏水现象；
（4）看风口内的喷吹情况，判断喷吹是否正常，不具备喷吹条件的风口要立即停煤。

发现高炉大凉征兆如何处理？
答：（1）大量减风，至风口不灌渣为原则；
（2）停喷吹，在保证顺形前提下使用高富氧；
（3）采用疏导边缘的装料制度，并缩小矿机，集中加相当于炉缸容积0.5～1.0倍的净焦，退负荷30%～50%；
（4）切忌休风，只要有进风的风口工作，就要坚持送风，待焦碳下达后再做处理；
（5）组织好出铁放渣工作，增加出铁次数，及时排出炉内凉渣铁；
（6）查明炉凉原因，断绝凉源。

管道行程如何处理？
答：（1）减风至可维持风压稳定的程度进行控制；
（2）采用疏导边缘的装料制度，或采用适当扩大料批的方法；
（3）严重管道、频繁崩料要果断大量减风控制，同时要补足净焦一般2－4批，并退负荷5%左右，有大凉征兆时可按大凉处理；
（4）当减风控制无效时采用座料破坏管道，禁止长时间管道行程操作造至炉凉。

低炉温风口窝渣情况下的悬料处理方法及恢复措施？
答：（1）尽快组织放渣出铁，在保持喷吹渣、铁口状态下，打开炉顶，缓慢减风座料；
（2）座料时边减风边看风口，如发现风口灌渣要立即回风，维持风口不灌渣的最低风压；
（3）恢复富氧，采用高氧量，风速提高风口前温度，观察风口待焦碳呈现颗粒状不动时停氧座料；
（4）如果料下不来可休风倒流座料；
（5）料下来后恢复要慢，维持能喷煤富氧的风压、风量，保持顺行状态；
（6）可集中加净焦2～4批，缩小矿批、疏通料制、减轻负荷，如有大凉征兆，按大凉处理；（7）根据炉温回升情况，逐步恢复风压、风量、矿批、料制、负荷。

低料线的危害是什么
答：（1）打乱了炉料的正常分布，破坏了煤气流分布的合理性，影响炉况顺行；
（2）未予热还原的炉料直接落入高温区，增加直接还原，易造成炉温低和焦比的升高；
（3）炉顶温度尚未及时切煤气易烧坏布袋，当顶温大于400℃时间过长，易损坏炉顶设备；（4）长期低料线易造成炉墙结厚或结瘤。

五、计算题：（每题10分，共30分）
已知条件：矿成分
SiO2% CaO%
酸性矿 6 1.2
球团矿 8
烧结矿 5.5 11
矽 石 90
矿批10000㎏，配比：烧结矿75%，球团20%，酸性矿5%，不加熔剂。要求：去掉酸性矿，烧结矿增加5%，其他条件不变，求每批矽石量是多少㎏？

答： 75×11＋5×1.2
平衡碱度： = 1.38
75×5.5+20×8＋6×5

0.8×0.11÷1.38－0.8×0.055－0.2×0.08
每批矽石量： 10000× = 41.86 ㎏
0.9

某高炉利用系数4t/m3日，矿批12吨，焦批2.66吨，日总下料144批，日产铁920吨，矿堆比重1.75，焦堆比重0.55，压缩率10%，求冶炼周期是几个小时？

答： 920÷4×24
冶炼周期： = 3.64 小时
144×（12÷1.75＋2.66÷0.55）×（1－10%）

3、已知条件：矿批9000㎏，负荷4.5，煤量4.2t/h，置换比0.85，料批6批/h，铁量5.6吨/批料。
求：[ Si ]由0.5升至0.7，煤量150㎏/吨铁，焦碳负荷是多少？

答：原焦批：9000÷4.5 = 2000
现焦批：2000×[1＋（0.7－0.5）×10%] = 2040 ㎏
批料增加煤量：（150×5.6－4200÷6）×0.85 = 119 ㎏
置换成焦碳量：
焦碳负荷：9000÷（2040－119） = 4.685
工长试题
工长测试题

一、 填空题：
1、焦碳指标有： 等五项指标，其中，M40表示 ，M10表示
2、炉顶设备包括 等。
3、品位每增长1%，焦比 ，产量
4、1#、2#高炉所有用过的风口小套的型号有： 1#或2#炉、1#——10#风口直径为
5、管道行程是指
6、热风炉 热风炉，上部球 ，直径 ；下部球 ，直径 。烧炉烘顶温度不大于 ℃，烟道应低于 ℃。
7、现1#、2#炉布料方法为 ，布料器转动角度
8、1#、2#炉所使用的矿料 ；
熔剂
9、热风温度600℃——700℃，增长100℃，影响负荷
10、空焦是指 ，净焦是指
11、冶炼强度：
12、圆台体积公式：
13、1#或2#炉直吹管长度
14、炉腰、炉身水温差范围
15、高炉炼铁中的四大制度指 和装料制度。其中，装料制度分
二、 问答题：
1、 铁口过浅有何害处？如何处理？

2、 什么叫崩料？产生原因？解决办法？

三、计算题：
1、 烧结TFe（53.58）、SiO2（6.37）、CaO（12.16），球团TFe（61.05）、SiO2（8.15），酸性矿TFe（59.5）、SiO2（8.44）、CaO（3.2），矽石SiO2（87），已知：焦批2666，负荷4，配比：酸性矿:球:烧结矿=5:20:75,计算(1)入炉品位?(2)每批料出铁量?(3)如5%的酸性矿去掉,改为球团10%,应配加矽石量/批?

2、 已知:焦批2652,负荷3.8,矿批10078㎏/批,(2#炉)如计划检修8小时,休风1小时,按影响负荷1%计算,应如何下休风料?1#炉焦批2777,负荷4.1,矿批11385㎏/批, 应如何下休风料?(已知:压缩率10%,风口以上体积按炉容85%计算,炉料堆比重1.75、0.55)

四、思考题：
3#高炉即将投建，谈一下你对炉内操作今后发展有何想法？
