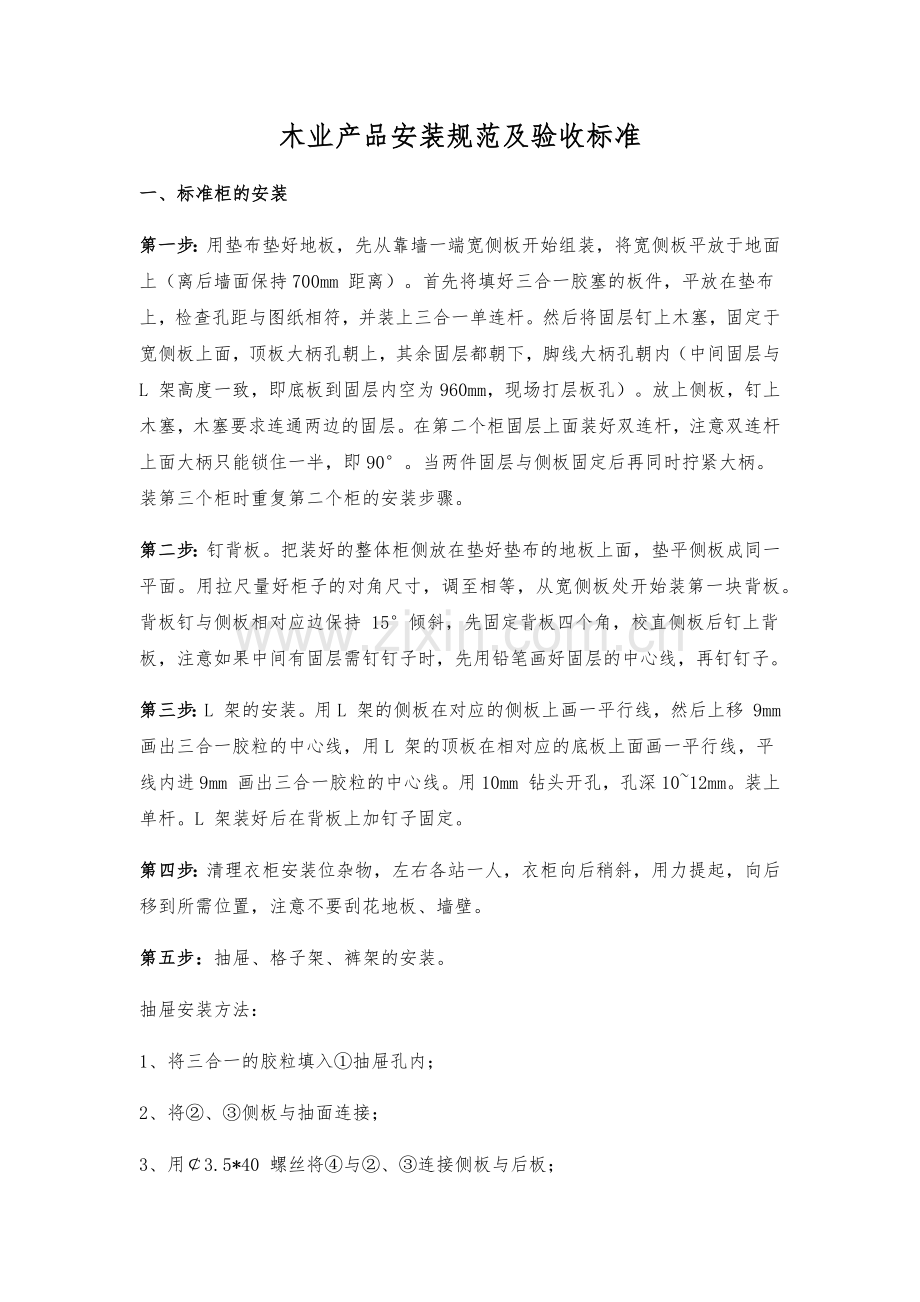

木业产品安装规范及验收标准
一、标准柜的安装
第一步：用垫布垫好地板，先从靠墙一端宽侧板开始组装，将宽侧板平放于地面上（离后墙面保持700mm 距离）。首先将填好三合一胶塞的板件，平放在垫布上，检查孔距与图纸相符，并装上三合一单连杆。然后将固层钉上木塞，固定于宽侧板上面，顶板大柄孔朝上，其余固层都朝下，脚线大柄孔朝内（中间固层与L 架高度一致，即底板到固层内空为960mm，现场打层板孔）。放上侧板，钉上木塞，木塞要求连通两边的固层。在第二个柜固层上面装好双连杆，注意双连杆上面大柄只能锁住一半，即90°。当两件固层与侧板固定后再同时拧紧大柄。装第三个柜时重复第二个柜的安装步骤。
第二步：钉背板。把装好的整体柜侧放在垫好垫布的地板上面，垫平侧板成同一平面。用拉尺量好柜子的对角尺寸，调至相等，从宽侧板处开始装第一块背板。背板钉与侧板相对应边保持 15°倾斜，先固定背板四个角，校直侧板后钉上背板，注意如果中间有固层需钉钉子时，先用铅笔画好固层的中心线，再钉钉子。
第三步：L 架的安装。用L 架的侧板在对应的侧板上画一平行线，然后上移 9mm 画出三合一胶粒的中心线，用L 架的顶板在相对应的底板上面画一平行线，平线内进9mm 画出三合一胶粒的中心线。用10mm 钻头开孔，孔深10~12mm。装上单杆。L 架装好后在背板上加钉子固定。
第四步：清理衣柜安装位杂物，左右各站一人，衣柜向后稍斜，用力提起，向后移到所需位置，注意不要刮花地板、墙壁。
第五步：抽屉、格子架、裤架的安装。
抽屉安装方法：
1、将三合一的胶粒填入①抽屉孔内；
2、将②、③侧板与抽面连接；
3、用￠3.5*40 螺丝将④与②、③连接侧板与后板；

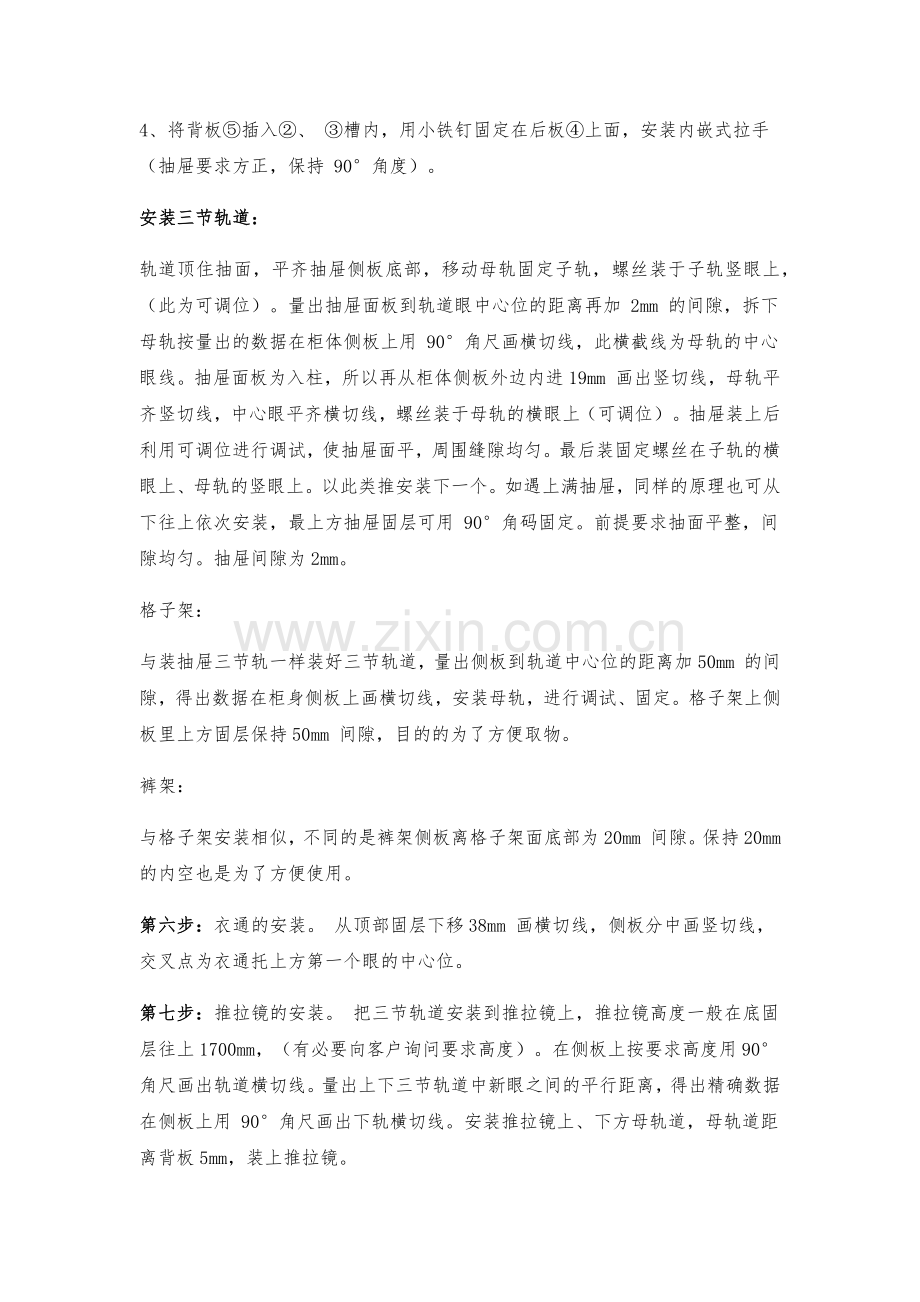

4、将背板⑤插入②、 ③槽内，用小铁钉固定在后板④上面，安装内嵌式拉手（抽屉要求方正，保持 90°角度）。
安装三节轨道：
轨道顶住抽面，平齐抽屉侧板底部，移动母轨固定子轨，螺丝装于子轨竖眼上，（此为可调位）。量出抽屉面板到轨道眼中心位的距离再加 2mm 的间隙，拆下母轨按量出的数据在柜体侧板上用 90°角尺画横切线，此横截线为母轨的中心眼线。抽屉面板为入柱，所以再从柜体侧板外边内进19mm 画出竖切线，母轨平齐竖切线，中心眼平齐横切线，螺丝装于母轨的横眼上（可调位）。抽屉装上后利用可调位进行调试，使抽屉面平，周围缝隙均匀。最后装固定螺丝在子轨的横眼上、母轨的竖眼上。以此类推安装下一个。如遇上满抽屉，同样的原理也可从下往上依次安装，最上方抽屉固层可用 90°角码固定。前提要求抽面平整，间隙均匀。抽屉间隙为2mm。
格子架：
与装抽屉三节轨一样装好三节轨道，量出侧板到轨道中心位的距离加50mm 的间隙，得出数据在柜身侧板上画横切线，安装母轨，进行调试、固定。格子架上侧板里上方固层保持50mm 间隙，目的的为了方便取物。
裤架：
与格子架安装相似，不同的是裤架侧板离格子架面底部为20mm 间隙。保持20mm 的内空也是为了方便使用。
第六步：衣通的安装。 从顶部固层下移38mm 画横切线，侧板分中画竖切线，交叉点为衣通托上方第一个眼的中心位。
第七步：推拉镜的安装。 把三节轨道安装到推拉镜上，推拉镜高度一般在底固层往上1700mm，（有必要向客户询问要求高度）。在侧板上按要求高度用90° 角尺画出轨道横切线。量出上下三节轨道中新眼之间的平行距离，得出精确数据在侧板上用 90°角尺画出下轨横切线。安装推拉镜上、下方母轨道，母轨道距离背板5mm，装上推拉镜。
第八步：旋转衣架的安装。 按旋转衣架所示图装好旋转衣架，放入柜体内， 品牌 商标朝外，前后左右分均匀，把旋转衣架底盘固定在底板上，拆掉顶盘上两颗螺丝，换上30mm 的自贡螺丝，前后左右间距与下盘一致固定顶盘在背板上，
第九步：顶柜的安装。
1、先用顶柜宽侧板与实际高度作比较，把宽侧板校至与实际高度略低2-5mm 8 之间，在两宽侧板连接顶板面画出中侧板高度的横切线，上移18mm 面出顶板位横切线。
2、以中侧板上的眼为参照物，在顶板上相对应的位置画好胶粒中心眼，画切线时，中侧板要平齐顶板背板位条边。切线要垂直于顶板，打好胶粒眼，装单连杆，连接中侧板。
3、顶板不见光面装 90°角码，（两边连接宽侧板）宽侧板的背板位平齐顶板后边，顶板平齐宽侧板上画出的顶板位，用自贡螺丝固定
4、连接拉条：拉条两端装上90°角码，连接同一中侧板上的角码要错位，拉条平齐侧板的底与背板边。拉条平放，18mm 厚度为钉背板边。
5、安装背板：调节好顶柜对角线，要求顶柜一定要制作标准，各角度为90 度，宽侧板、中侧板下方要在同一直线上，固定背板。
6、安装顶线，在顶上装好角码，顶线下边平齐顶板下边，固定顶线，以两侧宽侧板为参照物，把多余的顶线用刨子刨平刨直。
7、固定顶柜：比平顶柜与下柜相对应的宽侧板、中侧板，用90°角码固定在下柜固层上，顶柜中侧板要求分中则分中固定在顶固层上。
8、整个柜体安装完毕后进行收口，制作相应的收口板可用 502 胶水把收口板平齐宽侧板外边进行粘接。特殊空间制作相应收口板进行收口，打装饰玻璃胶。
柜体的检查验收
1柜体应保持出厂时的状态，不得有碰伤、划伤、开裂和压痕等损伤现象。
2柜体按扎位置应核对设计图纸要求进行，不得随意变换位置
柜体表面应无毛刺或锤痕。采用贴面材料时，应粘贴平整牢固，不脱胶，边角处不起翘。
3柜体及门板要协调一致，上下柜保持水平
4对门板进行全面调节，保证门板上下、前后、左右整齐、缝隙均匀一致。
5螺丝盖帽能盖到的地方一定要盖到位。
6现场切口部位必须封上封边带。
7柜体靠墙部位出现缝隙时要补平，（根据缝隙大小用板条或玻璃胶）。
8护脚板不能凹凸不平，应保持紧密。
9吊柜墙壁固定螺丝应从里面向外打孔，以避免边沿崩裂。
10胶水、铅笔线要清洁干净。
造型、结构和安装位置应符合设计要求。实木框架应采用榫头结构。橱柜表面应砂磨光滑，无毛刺或锤痕。采用贴面材料时，应粘贴平整牢固，不脱胶，边角处不起翘。
11柜子与柜子之间位差≤2.0MM
12门板与门板之间位差≤2.0MM
13柜体左右两侧靠墙之间的距离≤10MM
14立面垂直度≤2mm
15对角线长度误差≤2mm
16柜与柜之间的错位、面与面之间的错位公差应≤1.0MM
17柜门和抽屉应安装牢固，开关灵活，下口与底边下口位置平行，所有中缝宽度应一致。门与柜体、门与门相邻表面、抽屉与柜体、抽屉与门、抽屉与抽屉相邻表面的相对位置差小于等于2mm。
18柜体左右两侧面与墙面之间距离小于等于10mm。
19相邻吊柜、地柜和高柜之间应使用柜体连接件紧固，柜与柜之间的层错位、面错位公差小于等于1mm。
20拉手应处于同一水平线上
21拉开抽屉20mm左右，能自动关上，说明承重能力更强
22现场柜体挖孔偏差不能超过5MM。

二、标准门的安装
基础测量知识要点
1、 门洞的测量
木质门在设计、制作和安装前须对用户的门洞进行测量。测量时需要以铺完地砖或地板后的净地面为测量基准，若地面施工未完成，要预留出地面装修材料的厚度。
2、门洞宽度的测量
水平测量门洞左右的距离，选取五个以上的测量点进行测量，其中最小值（减门框调整余量）为门框外延尺寸；若五个点的实测值误差大于20mm ，则应要求用户对洞口进行修整。
3、门洞高度的测量
垂直测量门洞上下距离，选取三个以上的测量点进行测量，其中最小值（减门框调整余量）为门框外延尺寸；公差为-5mm一＋l0mm ；若三个点的实测值误差大于10mm，则应要求用户对洞口进行修整。
4、门洞墙体厚度的测量
水平测量墙体厚度，选取五个以上的测量点进行测量，其中最大值为墙体厚度，如果墙面需要装修，则门洞墙体厚度需附加装修材料的厚度，公差为O 一＋5mm 范围内。
5、安装前的确认
安装前，应将安装方法、安装要求、工期等向用户说明并征得其认可。
6、安装条件的要求
木门的安装应在墙体湿作业硬化后以及隐蔽工程、吊顶工程、墙面工程、水电工程完成后进行，当需要在湿作业前进行时，应采取保护措施。
当产品到达安装现场后，需对安装条件进行核对，是否符合以下要求。
洞口墙体平面垂直度 ≤2
洞口墙体侧面垂直度 ≤10
洞口墙体水平度 ≤5
洞口地面水平度 ≤2
套板的外形尺寸与安装洞口尺寸允许误差 5-20
安装泡沫胶的施工温度范围 10-25
洞口墙体湿度＜25%
注：1)若湿度＞25 % ，应在安装鲜上做好防潮隔离层
应按产品安装顺序进行拆包，并清点所有产品及配件的实物和数量是否与合同相符。产品的现场放置要求门扇、门套（框）应在室内用垫板垫平叠放，门套与门扇分开叠放，禁止斜放和在门扇及其他材料上堆放重物，注意防潮；
- 严禁与酸碱物一起存放，室内应清洁、干燥、通风；
一存放在设有靠架的室内并与热源隔开，以免受热变形。

安装技术要求
1）门套(框)的安装

项目 允许偏差 检验方法
门套内径的高度与宽度 + 3.0 + 1.5 用钢尺检查
门套与扇截口及门套线结合处高低差 1.0  用钢直尺和塞尺检查
门套正、侧面安装垂直度 1.0  用1 米垂直检测尺检查
门套与扇、扇与扇接缝高低差 1.0  用钢直尺和塞尺检查
错口缝、平口缝 + 2.0 +4.0

塞尺检查
直角门套线中立套线与横套线上口水平误差 立套线上口高出横套线上口1-2mm
直角套线立套线与横套线平面误差 立套线平面高出横套线平面2 一3mm
直角门套线中套线与套线之间的缝隙 ≤0.5mm
直角门套线中门套线与门套之间的插槽缝 ≤0.2mm
45°角门套线 套线接缝处要严密、平整无错台
2 ）门套与墙体的固定
- 采用后塞口的施工工序，洞口与门框间的安装缝隙为12nun - 20nun ;
- 墙洞上存在的腻子灰应铲掉，利于发泡胶与墙体粘接；
-在厨房、卫生间、地下室等湿度比较大的房间，门套与地面禁止直接接触地面，需要留2 一3 mm） 空隙，然后打玻璃胶进行密封，以免产品受到潮湿而变形；若门套等需要锯部件下口，锯后端面一定要涂刷防水渗透剂，防止潮湿气浸人；
- 门套内径的高度与宽度、门套与扇截口及门套线结合处高低差、门套正面和侧面安装垂直度、门套与扇、扇与扇接缝高低差应符合要求。
3）门套线（门贴脸》 的安装
- 安装门套线前，应先将套板槽口里面的异物清理干净，清理时注意槽口边角不能破坏，然后将门套线装人门套（框）开槽内；
-在门套线与墙面接触部位均匀涂防水胶，使门套线与墙体牢固结合，如防水胶外露，应及时去除；
- 固定在套板上的套线尽量紧靠墙体；因墙体不垂直或厚度不均导致门套线与墙体有缝隙，缝隙需用密封胶收口；
- 门套线的安装允许值应符合要求。
4)门扇的安装
- 打开相应的门扇包装，检查门扇尺寸、颜色、开启方向是否符合生产任务书要求的尺寸、颜色、开启方向。需要安装的五金是否齐全，各部位是否有磕碰、压痕、划伤和错包现象；
- 分清门扇上下口，门扇不要接触地面；
- 调整合页为最佳状态，保证门扇开启轻松、无摩擦声，开关灵活自如，门扇平整、垂直；门扇关严后密封条结合紧密，不摆动；
- 检查门套与扇截口及门套线结合处高低差；门扇与门框、扇与扇接缝高低差、门扇与上框、侧框、地面间留缝是否要求。
木质门安装留缝限值和检验方法
项目 留缝限值 检验方法
门扇与上框间留缝 ≥3.0  ≤4.0 用塞尺检查
门扇与侧框间留缝 ≥3.0  ≤4.0 用塞尺检查
门扇与地面间留缝 ≥6.0 ≤8.0 用塞尺检查
5)五金件的安装
- 在门扇上开合页槽，需注意开启方向，合页槽的大小根据合页在门扇侧边上的所占的位置而定，在操作过程中不得损伤门扇及门套表面部位的油漆。
- 根据提供的锁安装到相应的位置，锁具装完后检查门扇、门锁开关是否灵活，有无抖动现象，如有需及时调整锁具位置。
- 门吸安装坚实牢固，不可有松动；
-拉手安装应垂直，无倾斜现象，合页安装牢固。
6)清理现场
-清洁已装好的门套、门扇；
- 将现场清洁干净。
7)验收
7.1 木质门安装允许偏差
木质门安装允许偏差应符合表中的要求。
7.2 趟门上下高度保持同一水平，推拉顺畅、自然平稳无异常声音，上下导轨定位准确与顶部、侧板边缘对齐，靠侧板处无明显缝位。
7.3 门板安装稳固，开启灵活顺畅，旋转触感无折动与响声。拉手与铰链开孔位置无嘣缺口现象。
7.4 门板与阻尼器接触自然，关上门板与阻尼器接触时，有平稳收缩性。
7.5 拉手安装工整对称，整体门板线条平直，门板之间的缝位左右小于2mm，上下小于3mm。 1.5 门板/抽面的表面无刮花擦伤现象，整体门板/抽面颜色无明显的色差。
7.6 验收结束后，请客户签字确认并向用户介绍其保养方法

三、 轻轨推拉门的安装
①、上轨道钻4mm 眼，眼距在500-800mm 之间，不要太密，再用 8mm 钻头打出自贡螺丝头位，但不能打透，比齐两边宽侧板把上轨固定在顶板上。
②、下轨贴好双面胶，装入定位器。以宽侧板为参照物， 型隐型框从侧板外边内进8mm， 型竖框内进10mm，按对应内进的位置粘好下轨。
③、贴防尘条：轻轨门与两侧板间各贴一条防尘条，第一条轨门与门之间贴一条防尘条，第一条轨与第二条轨门与门重合间贴防尘条，余下的用螺丝装饰片，底轮位置防尘条先不粘住，（待调节好轻轨门之后再粘住）。
④、安装轻轨门，先装第二条轨（由内到外依次安装）。
⑤、调节下轨道定位器，调至最佳位置，调节轻轨门底轮使移门竖框与侧板密封，第一条轨移门与第二条轨移门竖框重合，粘好底轮位置防尘条、螺孔装饰片。
3、有掩门的顶柜安装
①、顶柜安装如上所述，有掩门的顶柜一定要求柜体方正，各角度要求直角，只有在这个前提下才能装好掩门。有掩门的顶柜不同的是顶线的安装，掩门盖住顶板16mm，留2mm 间隙，，顶板可起止停定位作用，掩门不会关过头。
②、掩门有三种规格的门铰，有入柱、半盖、全盖。如果掩门为同一尺寸，顶柜超过两块中侧板的情况下，顶柜拉条尺寸一定不一样，也就是顶柜内空尺寸不一样，要分清楚再安装。反之，顶柜超过两块中侧板，拉条尺寸一样的话，掩门大小一定不一样。安装有掩门的顶柜一定要先检查清楚，确定后再安装。如果顶柜只有一块中侧板，则不存在这现象，这主要是因为门铰的规格不用决定的，掩门之间的间隙为2mm，一般情况下我们取掩门规格一致，拉条尺寸有长短。
③、顶柜安装标准后，固定在标准柜上，开始安装掩门，掩门上下间隙也是 2mm。顶柜两外侧板的掩门门铰是入柱的，只有一组顶柜的其他门为半盖，两组顶柜以上的，两组顶柜连接的两边掩门为全盖。调好掩门的上下左右之间的间隙，安装好掩门拉手。 柜体的竖装，在特殊的工作空间才采用竖装，竖装要求必备短十字、一字螺丝刀。跟卧装一样，从宽侧板开始安装，大柄要求不见光，从后脚线处安装下固层，后脚线在柜体安装完毕后用 90°角码内进 25mm 固定。其它安装事项与卧装一样，但要注意一点，在两侧不见光、无顶柜的前提下，要考虑到安装人员安装完背板后如何出来的问题，一般把装有抽屉的背板在抽屉上方固层中心处切断，安装人员安装完背板后从这里出来，最后用双面胶、502 把抽屉后背板安装好。 连接件对应的钻头： 大柄→15mm ，木塞、连杆→8mm 胶粒→10mm 层板粒→6mm
四、吊顶
平顶：造型顶
1.平顶的安装要求
安装顶板时，要用结构胶与顶部基材连接顶班与顶板之间的结缝要平整，工艺缝要均匀，顶线与墙板、顶班要无缝对接，转角角度连接处要无缝对接
造型顶的安装要求
事先检查顶的造型基材的强度是否可以承重你所安装上去的实木板的重量，排除安全隐患，再按安装要求安装，顶部平面必须用结构胶安装。密拼缝要板与板之间保持同一平面。工艺缝密拼，要保证工艺缝均匀流畅。线条要无缝对接，45度对接要平整，线型要对齐，保持线型流畅。
五、墙板安装要求
1、垂二平三：（标准术语）高度在2.5米以内，垂直度不能误差到2毫米，宽度在3米以内，水平误差不能大于3毫米。注：安装时，以现场实际尺寸和图纸的尺寸相吻合是，才能按要求安装。技术交底为：竖线要垂直，平板与线条之间的距离要上下同等，两边因墙的实际尺寸与实物有偏差，以均分为准，保持两边对称。（注：在墙板的造型线上不能安装开关、插座和其他弱、智电源，在造型线上任何位置，都应请示工长及现场负责人，协商将电源移开）
2、安装师傅在安装过程中，用气钉枪固定的实物的钉眼，及时修复掉，以免给客户留下不好的印象，让客户第一时间对我们的产品失去信心。如果在运输过程中，给产品造成损伤的，安装师傅第一时间要将这个信息反映到安装部负责人那里，将其受损的货送回厂里，修复好以后，送到现场安装，确保给客户保质保量完成。
3、安装师傅的家属要做好现场卫生、修补、传递、辅助工作，让工作的进度顺利进行，也解决了安装时的后顾之忧，让安装师傅放心工作。
4、经过修复后的地方，要在一米的地方那个看不见修复痕迹，打胶处理的地方，胶要线形一致，光滑平整，视角流畅。在墙和套线、脚线、衣柜罗马柱、顶线的交汇处、应用玻璃胶收口，因为玻璃带有缓冲的作用，如果是变形或收缩，胶能起到稳固的作用。
