经典分立元件H桥驱动.doc

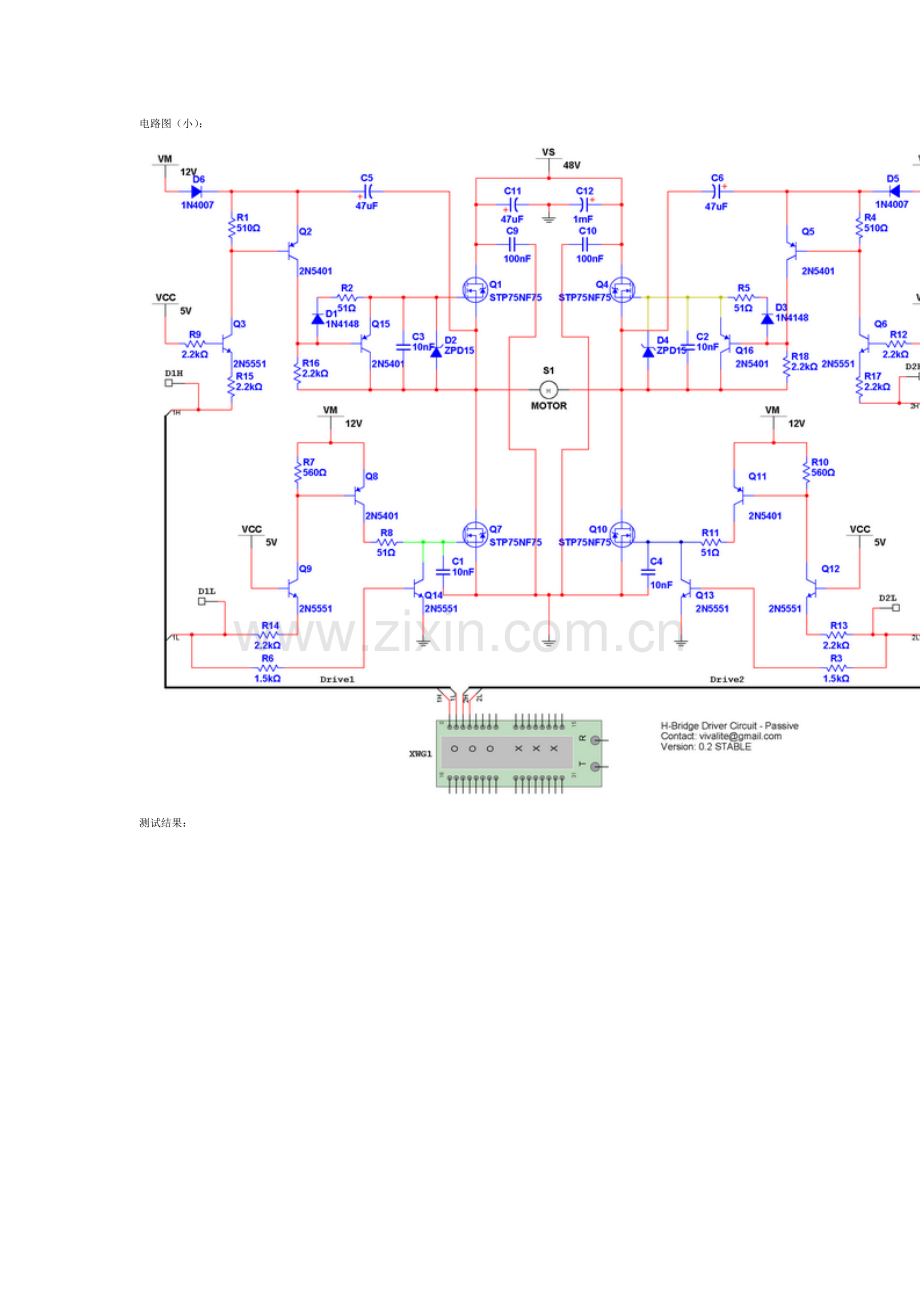

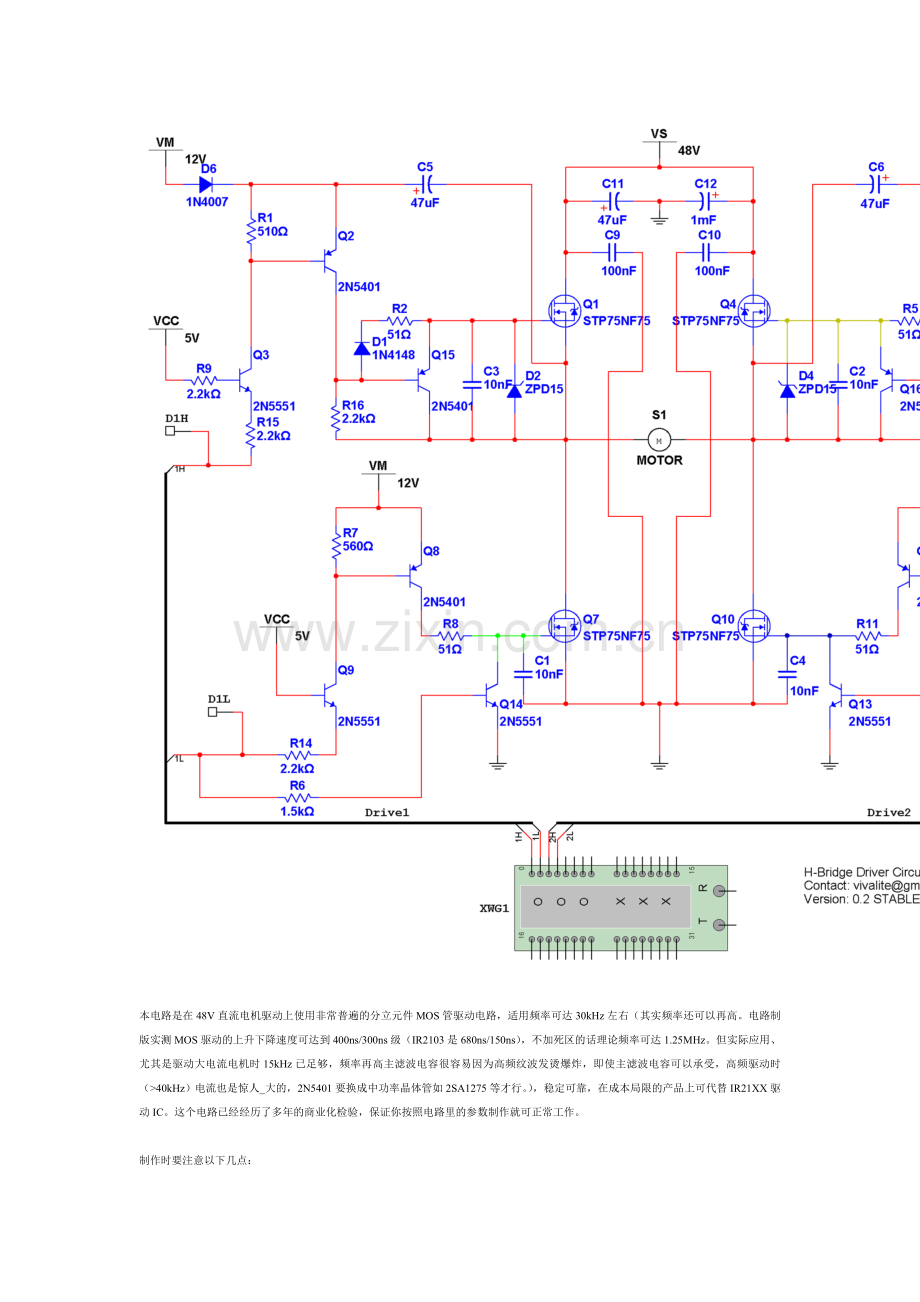

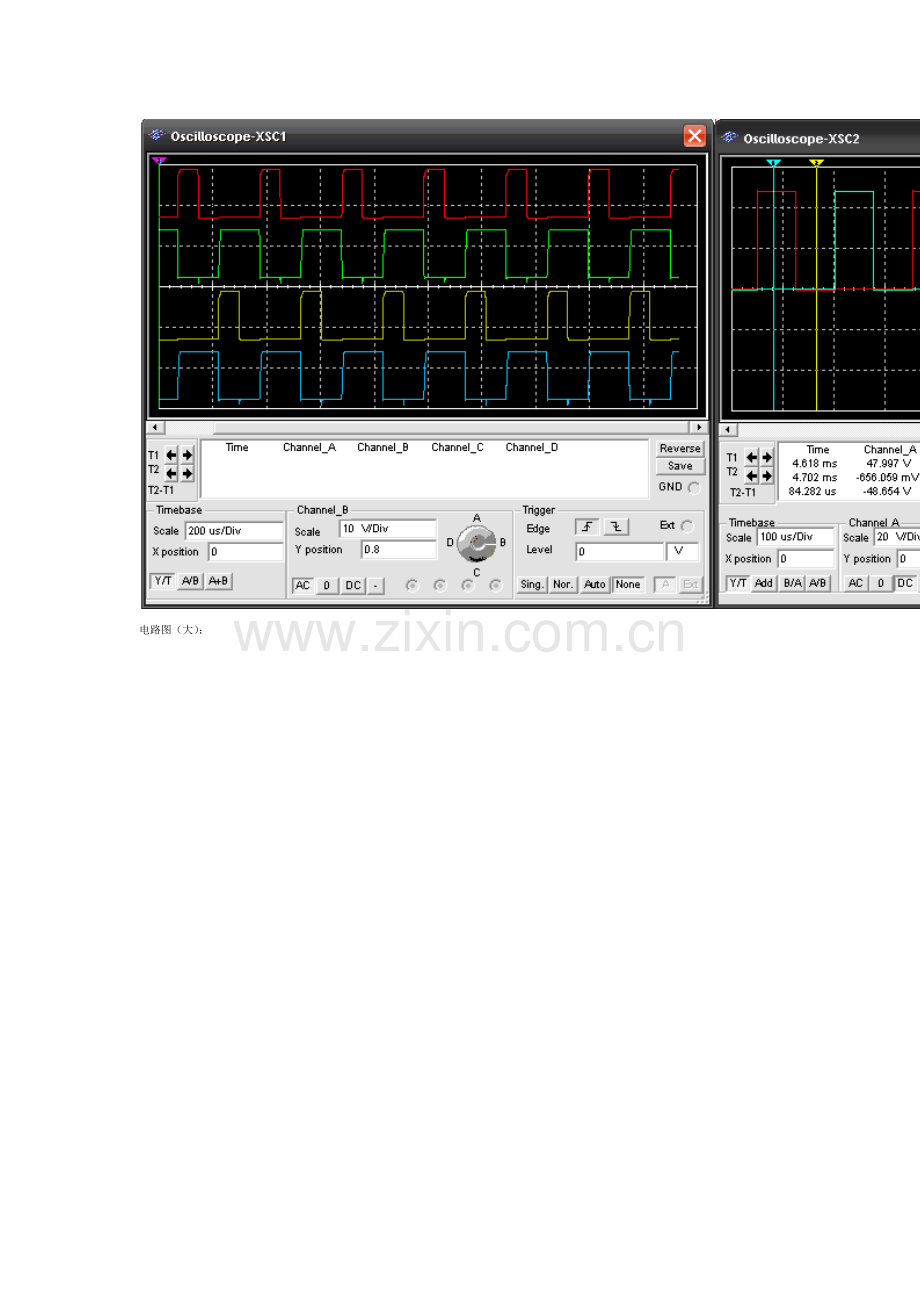

电路图（小）：测试结果：电路图（大）：本电路是在48V直流电机驱动上使用非常普遍的分立元件MOS管驱动电路，适用频率可达30kHz左右（其实频率还可以再高。电路制版实测MOS驱动的上升下降速度可达到400ns/300ns级（IR2103是680ns/150ns），不加死区的话理论频率可达1.25MHz。但实际应用、尤其是驱动大电流电机时15kHz已足够，频率再高主滤波电容很容易因为高频纹波发烫爆炸，即使主滤波电容可以承受，高频驱动时（40kHz）电流也是惊人_大的，2N5401要换成中功率晶体管如2SA1275等才行。），稳定可靠，在成本局限的产品上可代替IR21XX驱动IC。这个电路已经经历了多年的商业化检验，保证你按照电路里的参数制作就可正常工作。制作时要注意以下几点：1）如果你的电机工作电压低于等于12V可能需要调整上桥臂晶体管的工作状态。2）自举电容C5 C6要使用低漏电的。3）D5 D6如成本允许应使用快恢复型二极管如FR157。4）主滤波电容C11 C12必须是高频低阻电容，否则纹波容易引起发烫。5）C9 C10耐压应是电源的至少一倍。6）注意布线！尤其是高频部分（参考IR的一系列布线文档）7）由于使用了自举电路，启动时必须先开下桥再开上桥（PWM只能在下桥上加，上桥只加开关信号）；而且PWM不能大于95%，否则重载启动、短路测试时烧你没商量（这点连IR21XX也是一样）。C1 C4是防止开通速度过快用的：1）如果开通速度高于MOS体二极管反向恢复的时间加在MOS上的电流就是二极管恢复的反向电流+电机电流，要尽量避免这种情况出现。2）电容还可起到消除干扰的作用，防止干扰等造成的误导通。
