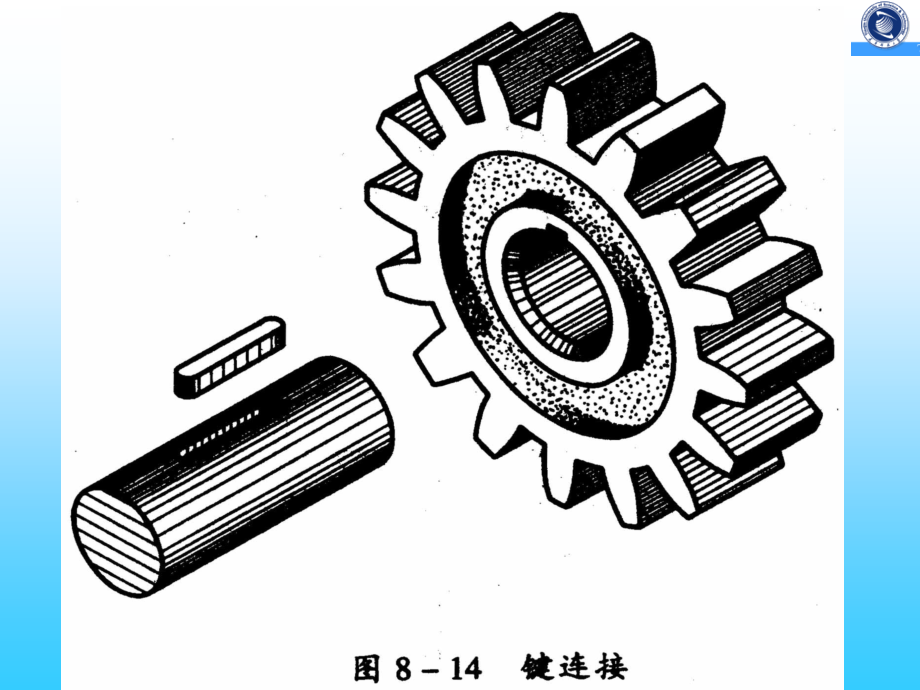

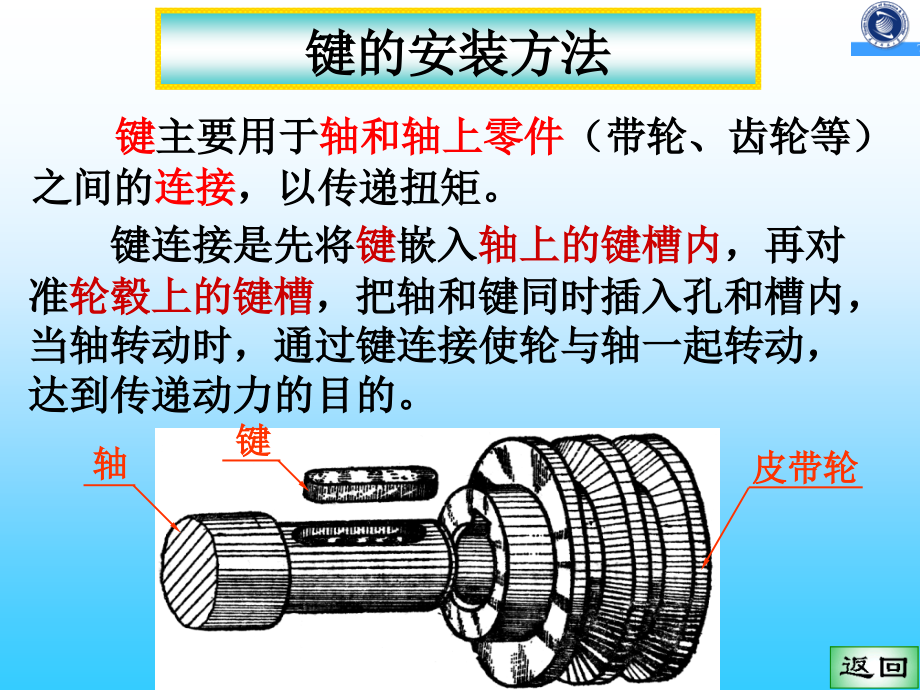

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,#,键的安装方法,键,轴,皮带轮,键连接是先将,键,嵌入,轴上的键槽内,，再对准,轮毂上的键槽,，把轴和键同时插入孔和槽内，当轴转动时，通过键连接使轮与轴一起转动，达到传递动力的目的。,键,主要用于,轴和轴上零件,（带轮、齿轮等）之间的,连接,，以传递扭矩。,键的种类,普通平键,半圆键,钩头楔键,键连接具有结构简单、紧凑、可靠、装拆方便和成本低廉的优点。,常用的键有,普通平键,、,半圆键,和,钩头楔键,等。,一、常用键及其标记,A,型（圆头）,B,型（平头）,C,型（单圆头）,常用键的标准代号、型式及标记示例见下表,79,采用,普通平键,时，键的,长度,L,和,宽度,b,应,根据轴径,d,和传递的扭矩大小从标准中选取适当值,。轴和轮毂上键槽的表达方法及尺寸标注如下图所示。轴上键槽若在前面，局部视图可省略不画；键槽在上面时，键槽和外圆柱面产生的截交线可用柱面的转向轮廓线代替。,二、键连接的,画法,及,尺寸注法,1,、普通平键连接画法,轴上键槽画法及尺寸注法,d,注,:,d-t,L,t,为轴上键槽深度，,b,、,t,、,L,可按轴径,d,从书上,320,页附表,3-1,按标准查出。,b,例：,d=20mm,查附表,3-1,得,t=3.5mm,b=6mm,h=6mm,L=1470mm,b,d,d+t,1,轮毂上键槽画法及尺寸注法,t,1,b,:,可按孔径,d,从标准中查出。,注,:,b,:,键槽宽度,t,1,:,轮毂上键槽深度,例：,d=20mm,查附表,3-1,得,t,1,=2.8mm,b=6mm,h=6mm,L=1470mm,键连接的画法和标注,轮,轴,键,主视图是通过轴的轴线和键的纵向对称平面剖切后画出的，轴和键按未被剖切绘制。为了表达键在轴上的安装情况，轴采用局部剖视。,注意：轮上键槽的底面与键不接触，画出间隙，键与键槽的其他表面都接触，画成一条直线。,注意：装配图中不标注尺寸。,A,A,A-A,2,、半圆键连接画法,半圆键连接常用于载荷不大的传动轴上，其工作原理及画法与普通平键相似，两侧面与轮和轴接触，顶面应有间隙。,3,、钩头楔键连接画法,钩头楔键的上顶面有,1,：,100,的斜度，装配时将键沿轴向嵌入键槽内，靠键的上、下面将轴和轮连接在一起，键的侧面为非工作面。,装配图画法,三、花键连接,传递较大载荷时使用,花键类型,矩形花键：应用广泛,梯形,三角形,渐开线形,简要了解矩形花键连接的画法和标记,零件,1,圆锥销,零件,2,轴,轴套,2.,销 联 接 的 画 法,圆柱销,圆柱销,连接,圆锥销,连接,在装配图中，当剖切平面通过销的轴线时，销按未被剖切绘制。,
