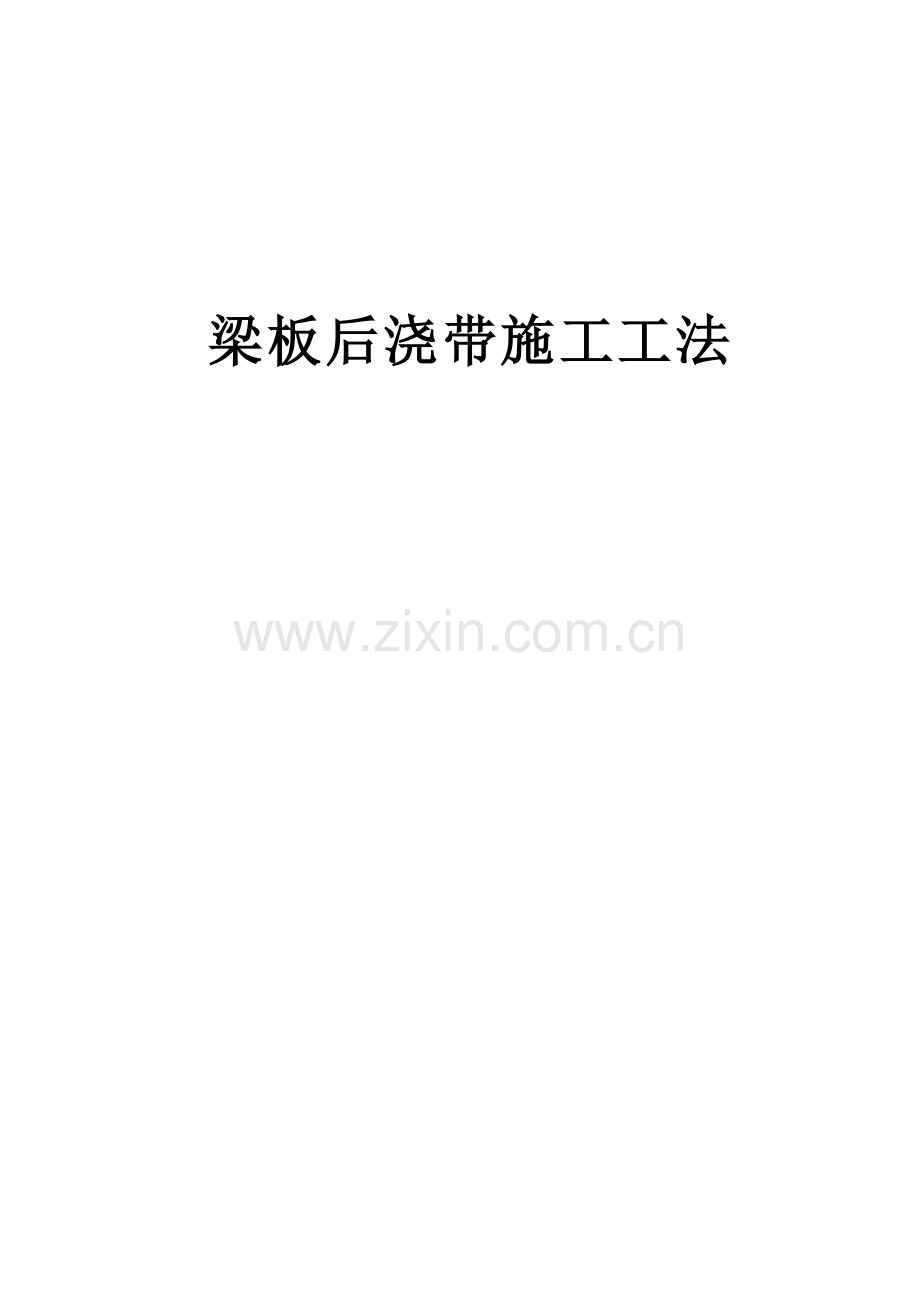

梁板后浇带施工工法.docx

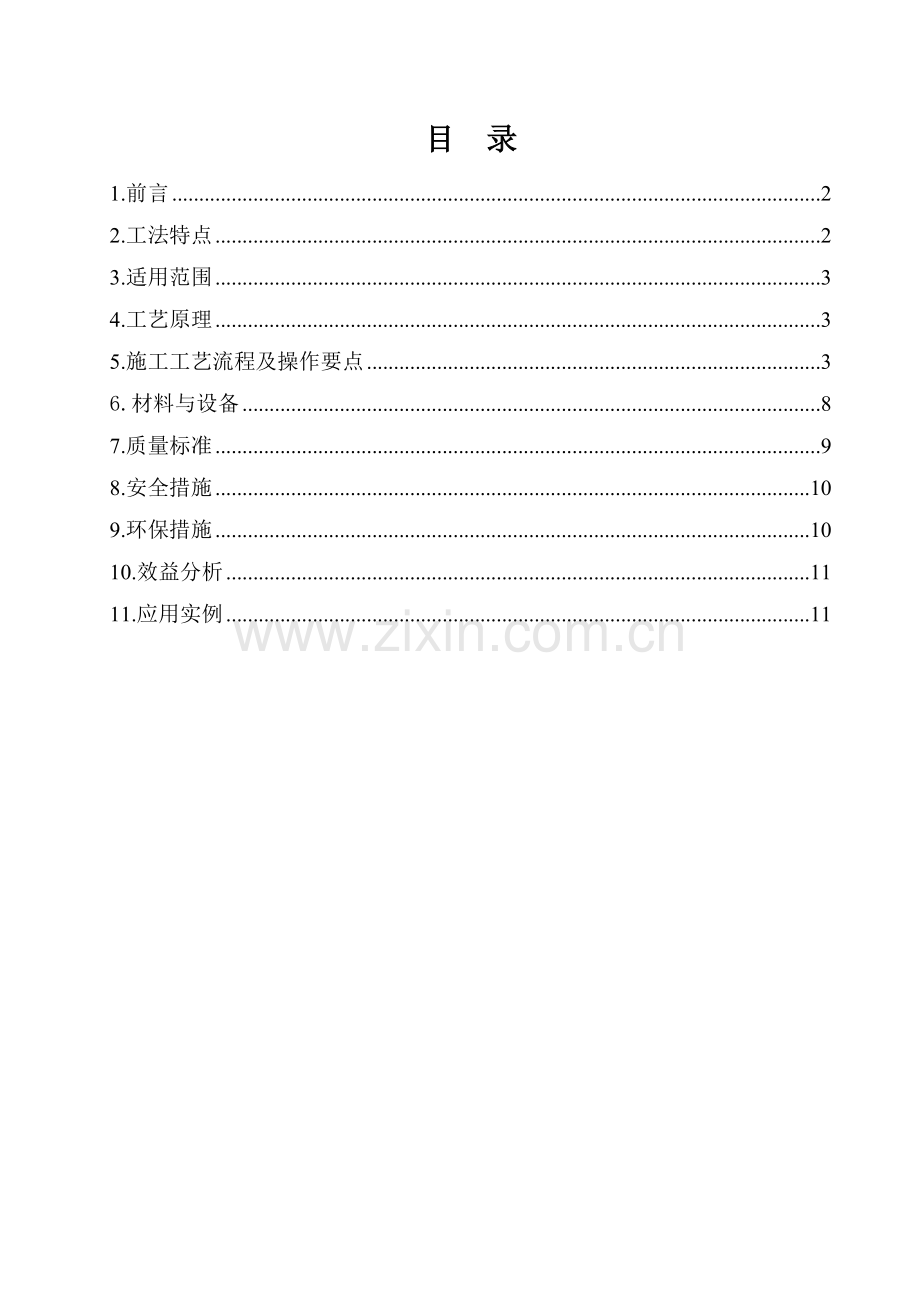

梁板后浇带施工工法目 录1.前言22.工法特点23.适用范围34.工艺原理35.施工工艺流程及操作要点36.材料与设备87.质量标准98.安全措施109.环保措施1010.效益分析1111.应用实例111.前言后浇带是一种混凝土刚性接缝，适用于不宜设置柔性变形缝以及后期变形趋于稳定的结构。目前，后浇带作为超长建筑不留温度伸缩缝及高层建筑高层部分与裙房之间不留沉降缝的技术措施，已经普遍使用。而目前梁板后浇带在施工中经常出现以下现象和问题：（1）拆除梁板后浇带支撑，使梁板变成悬臂构件，改变了梁板的受力方式，致使梁板根部出现裂缝；（2）后浇带支撑拆除后重新加固，其实在后浇带支撑拆除的瞬间梁板的受力方式已发生改变，变形已经产生，重新加固只起到不继续变形的作用；（3）在梁底预留支撑点，梁板采用二次支模，这种情况由于模板与混凝土面接触不紧密，后浇带浇筑混凝土时，混凝土浆沿缝隙挤出，极易容易造成新老混凝土交接处新混凝土外凸及漏浆。（4）后浇带模板不拆除，两侧松散混凝土及今后落入后浇带模板的各种杂物清除困难，尤其是碎小灰渣、木屑等，致使清除不彻底，出现夹渣现象。（5）后浇带两侧模板不易加固，造成混凝土流入后浇带内；（6）后浇带留置时间长，钢筋容易锈蚀。上述问题不仅影响了后浇带的结构质量，感观上也不理想。为解决这些问题，我们经过多个项目的实践，总结了一套行之有效的施工方法，经多个工程的实施，保证了后浇带的施工质量，取得了较好的效益。2.工法特点2.1 后浇带支撑系统独立设置，施工操作简便，整体稳定性较强、安装和加固简单。2.2 梁板上留清理孔，打凿的混凝土及后浇带内垃圾清理方便。2.3 后浇带内钢筋上刷水泥浆，保证钢筋不会锈蚀。2.4 支撑系统不拆除，在结构安全性能方面有保障。2.5不需二次加固和二次支模，节省人力和物力，降低工程成本，经济效益可观。3.适用范围适用于建筑工程中现浇整体钢筋混凝土结构梁板后浇带模板的施工。不适用底板和外墙后浇带施工。4.工艺原理梁板模板支设时，在后浇带两侧利用双立杆和顶托将两侧模板和支撑断开，使后浇带模板及支撑形成独立体系，确保支撑不被拆除；在梁底和板底设置顶托截面大小的清扫孔，保证后浇带内能清理干净，且方便封闭；两侧模板采用双层钢板网和钢筋网片支设，保证混凝土不流入后浇带内；钢筋上刷水泥浆，保证封闭时钢筋不锈蚀。5.施工工艺流程及操作要点5.1工艺流程搭设梁板支撑（在距后浇带两边各500mm范围内设独立支撑系统）梁板模板支设（在独立支撑系统处梁板模板断开），后浇带梁板模板底设清扫孔绑扎梁、板钢筋拦后浇带侧面模板浇筑后浇带两边梁板砼（砼浇筑48小时后及时清理、凿平后浇带两侧松散砼并冲洗干净，钢筋上刷水泥浆）待混凝土强度达到设计或规范要求拆除先浇梁、板模板，保留后浇带部分模板及支撑系统 达到浇筑后浇带砼条件后清理后浇带模板内的杂物，调整钢筋并除掉水泥浆，封闭清扫孔浇筑后浇带砼待后浇带混凝土强度达到规范要求拆除后浇带模板及两边支撑系统梁板后浇带模板安拆工艺流程图5.2施工要点5.2.1绘制后浇带模板配板图，严格按配板图制作模板，并做好交底工作。5.2.2支撑采用钢管加顶托，在后浇带外500mm处搭设两排钢管，作为后浇带独立支撑系统的断点。5.2.3梁板模板安装时，在双排钢管处（断点处）利用顶托将两侧模板断开（含底模和侧模）。5.2.4后浇带两侧支撑系统及模板安装大样详：图5.2.2。5.2.5为方便清除后浇带模板带内杂物，在后浇带模板上设100100清扫孔，清扫孔在后浇带板上每跨设一个，每根后浇带梁上应设一个。清扫孔采用15厚胶合板面层，钉在底部50100木枋上，木枋再由底部钢管立杆顶托支撑，钢管顶托调节丝扣即可取下或安装清扫孔。详图5.2.3:图5.2.3用15mm 厚胶合板支设，胶合板锯成，固定于后浇带侧面，用50100mm 木方通长加固。6.材料与设备木工锯、手锯、吊车、水平仪、水平尺、钢卷尺、托线板、电焊机、手锤、砼振动棒、高压水枪、凿子、刀口刷、人字梯等。6.3、劳动组织劳动力组织应根据工程大小、进度及工种而定，仅后浇带小组可按下列配备人员。模板制作、安装10人，钢筋加工、安装6 人，后浇带混凝土浇筑6 人。7.质量标准7.1后浇带的模板及支撑，应具有足够强度、刚度及稳定性。7.2 模板支撑、立柱位置应上下层对齐，并铺设垫板，下层楼板应具有承受上层荷载的承受能力。7.37.4木模板应浇水湿润，但模板内不应有积水。7.5固定在模板上的预埋件、预留孔和预留洞均不得遗漏，位置准确，且应安装牢固。7.6模板安装允许偏差符合下表要求。7.7有后浇的梁、板处不得堆放材料。7.8模板拆除时，不应对楼层形成冲击荷载。拆除的模板和支架应分散堆放并及时清运。7.9后浇带的钢筋要求位置正确，绑扎质量应符合设计及规范要求。8.安全措施8.1 模板及支撑系统需经过验算，强度及稳定性必须符合要求。8.2 后浇带混凝土浇筑前应用胶合板覆盖。8.3施工过程中，模板上不得超量堆载。8.4 严格按照建筑安装工程安全技术规程进行操作。9.环保措施9.1在工程施工过程中严格遵守有关环境保护的法律、法规和规章，加强对工程材料、设备、废水、生产生活垃圾、弃渣的控制。 9.2优先选用先进的环保机械。采取设立隔音罩等消音措施降低施工噪音到允许值以下。9.3针对现场夜间施工光污染，尽量避免夜间施工；夜间施工时，所有灯具设置灯罩，并注意灯罩方向。9.4后浇带两侧板板应稳固，防止变形，减少打凿工作量及所产生的建筑垃圾，清理的建筑垃圾应及时清运。9.5浇灌砼时尽量少碰撞后浇带内钢筋，减少噪声。9.6后浇带施工时所产生的垃圾及时清理，分类堆放。10.效益分析本后浇带施工方法，不需要二次支设后浇带模板，清理方便，质量安全有保障。按100m后浇带与传统做法相比，工期方面节约4天（二次支模3天，后浇带清理1天）；质量方面克服了传统做法的质量问题，混凝土平整度好，可取消抹灰找平，直接刮涂料；成本方面降低15000元，其中取消二次支模节约6000元，取消抹灰节约4000元，清理节约1000元，工期提前节约4000元；由于保证了质量，缩短了工期，取得了较好的社会效益。11.应用实例11.1本工法首先在昆明机场商务候机楼项目得到应用，该工程建筑面积30009m，地下一层地上九层，开工日期2006年5月10日，竣工日期2006年11月10日。梁板后浇带长800m，该项目首先应用该工法时，虽后浇带模板占用时间长，但浇筑出来的后浇带砼质量好，新老砼接搓不明显，后浇带梁板端部未出现裂缝，得到了业主、监理的一致好评。11.2本工法在云南省昭通市地方税务局综合楼工程得到应用，该工程建筑面积9331m，地下一层地上7层，梁板后浇带长540m，开工日期2007年4月25日，竣工日期2008年1月15日。11.3本工法在昆明丰和粮油食品有限公司丰和苑(经济适用房)工程得到应用，工程建筑面积32513.48m，地下二层，地上十二层，开工日期2008年4月12日，梁板后浇带总长720m。
