图 号

10kV电缆线路工程

施 工 图 设 计

设 计 说 明 书

2010年05月

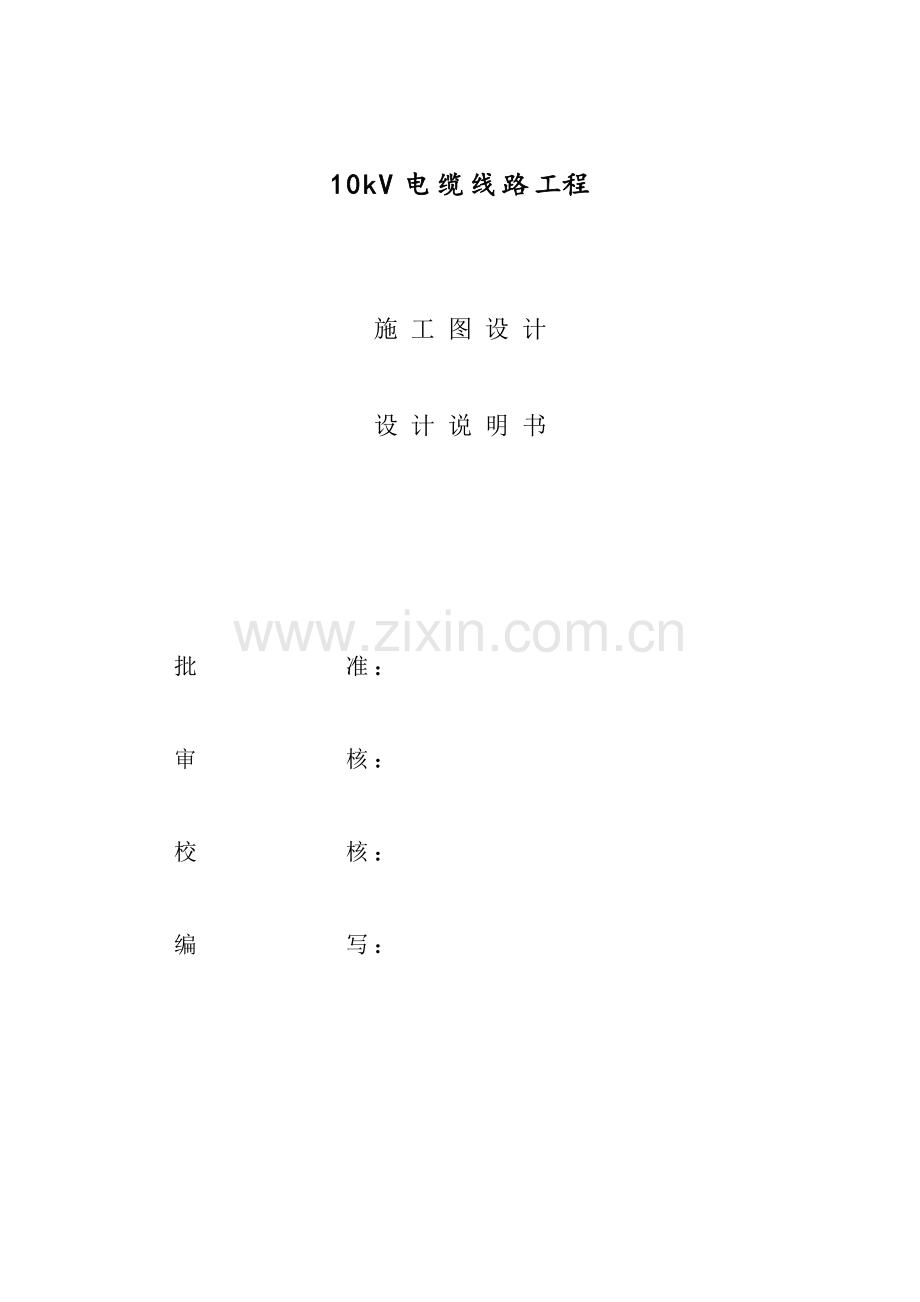

10kV电缆线路工程

施 工 图 设 计

设 计 说 明 书

批准
：

审核
：

校核
：

编写
：

10kV电缆线路
施工图说明书目录
1 设计依据 1
2 设计范围及规模 1
3 建设、设计、施工、运行单位 1
3.1 建设单位：华能汕头风力发电有限公司 1
3.2 设计单位：上海勘测设计研究院 1
3.3 施工单位：待定 1
3.4 建设期限：计划2009年投产 1
4 电缆路径及概况 1
4.1 电缆线路路径 1
4.3 电缆型式及截面选择 3
4.4 电缆附件的选择与配置 4
5 有关事项的说明 4
6 电缆上塔一览表 4

1 设计依据
1.1 本工程主要依据初步设计文件及初设审查意见进行施工图设计。
1.2 电力工程电缆设计规范(GB50217-1994)；
1.3 高压电缆选用导则(DL401-1991)。
2 设计范围及规模
2.1 设计范围
2.1.1 新建电缆线路本体设计；
2.2 工程规模
2.2.1 本工程新建10kV电缆线路由本工程新建20台风机的箱变高压侧至各杆塔登杆与架空线路连接。110kV牛头岭变电站外双回路终端塔电缆引下至1变电站内新建10kV开关柜。电缆采用直埋敷设，电缆线路长约1.736km。电缆采用YJV22-8.7/10- 3×240（用于110kV牛头岭变电站侧），YJV22-8.7/10- 3×50（用于各风机箱变高压侧至架空线）。
3 建设、设计、施工、运行单位
3.1 建设单位：华能汕头风力发电有限公司
3.2 设计单位：
3.3 施工单位：待定
3.4 建设期限：计划2009年投产
4 电缆路径及概况
4.1 电缆线路路径
本工程新建电缆由本工程新建20台风机的箱变高压侧至各杆塔登杆与架空线路连接，通过架空线路将电能输送至110kV牛头岭变电站。通过站外新建双回路终端塔电缆引下至变电站内新建10kV开关柜。
4.2 电缆敷设
4.2.1 电缆直埋敷设
本工程电缆采用直埋敷设。电缆直埋敷设，应注意以下要求：
(1) 直埋电缆外皮至地面深度不得小于0.8m，电缆外皮与房屋基础间距离不得小于0.3m；
(2) 本工程电缆在各箱变侧及变电所外均预留6米，具体预留做法见施工图。
(3) 部分地形高差起伏较大的电缆路径采用C20混凝土包封，以防雨水冲刷使电缆外露。
(4) 三芯电力电缆终端处的金属护层必须接地良好。
(5) 电缆敷设前应按下列要求进行检查:
a) 电缆通道畅通，排水良好，金属部分的防腐层完整；
b) 电缆型号、电压、规格应符合设计；
c) 电缆外表应无损伤、绝缘良好，当对电缆密封有怀疑时，应进行潮湿判断；
d) 电缆放线应安置稳妥，钢轴的强度和长度应与电缆盘重量和宽度相配合；
e) 敷设前应按设计和实际路径计算每根电缆的长度，合理安排每盘电缆长度，减少接头。
4.2.2 电缆过路敷设
电缆穿过道路等地区采用穿钢管敷设，电缆保护管顶至路面不得小于1米。
电缆敷设完，应恢复原路面。
4.3 电缆型式及截面选择
4.3.1 电缆型式
(1) 电缆线芯材料采用铜芯；
(2) 采用三芯电缆。设计不考虑采用备用电缆；
(3) 电缆主绝缘采用8.7/10交联聚乙烯绝缘电缆；
(4) 电缆外护套采用聚氯乙烯材料外护套加钢带铠装；
(5) 采用干式交联和内、外半导电屏蔽层与主绝缘三层同时挤出工艺的电缆。
4.3.2 电缆截面
根据工程要求，本工程线路110kV牛头岭变电站侧电缆截面为240 mm2，各风机箱变高压侧电缆截面为50 mm2。
4.3.3 电缆选型
综合以上情况，本工程电缆选用YJV22-8.7/10-3×240/ YJV22-8.7/10-3×50交联聚乙烯绝缘钢带铠装聚氯乙烯护套三芯铜导体电力电缆。
4.3.4 电缆分段及订货长度
本工程电缆共分6盘订货，订货长度详见下表：
线路名称
段号
电缆盘编号
订货长度(m)
备注
华能南澳
东岛风电场10kV电缆
线路
第一段
NA-01
554
用于1#、2#风机箱变
第二段
NA -02
265
用于3#、4#、5#风机箱变
第三段
NA -03
457
用于6#~8#、10#风机箱变
第四段
NA -04
376
用于9#，11#~16#风机箱变
第五段
NA -05
349
用于17#~20#风机箱变
第六段
NA -06
200
用于双回路终端塔至变电所
注：第一至第五段电缆型号为：YJV22-8.7/10-3×50；第六段电缆型号为：YJV22-8.7/10-3×240，订货之前需量取双回路终端塔至变电所内10kV开关柜的电缆敷设长度。
电缆加工误差要求如下：正误差+2米，负误差-0米。
注意，电缆订货前请核对电缆长度。

4.4 电缆附件的选择与配置
4.4.1 电缆终端头
(1) 本工程分别在20台风机箱变高压侧、电缆与架空线连接登塔处、110kV牛头岭变电站新扩建10kV开关柜内；
(2) 电缆终端头采用户内和户外冷缩型电缆终端头；
5 有关事项的说明
(1) 电缆在存储、运输或敷设时，端头应可靠密封，以防进水。整盘电缆运输应考虑电缆盘高度并适当固定；
(2) 在敷设放线时，应采用合理的操作方法和工具，电缆敷设的弯曲半径大于15D(D为电缆半径)；
(3) 电缆两端接线前应核对相位，两端应直接接地；
(4) 电缆敷设位置详见各区段示意图，电缆两端应留有适当裕度，两端应挂标志牌注明线路名称和相位。
6 电缆上塔一览表

电缆上塔一览表：
塔号
桩号
塔型
电缆上塔布置图号
连接箱变
备注
主线

#1
JAB1
10JGuT3-12
SHE321K-73-D0205-02
电缆引下至新扩建10kV开关柜
两根电缆登塔
#8
JAB7
10ZGu4-18
SHE321K-73-D0205-03
5#风机箱变
单根电缆登塔
#9
JAB8
10JGuT3-18
SHE321K-73-D0205-04
6#、7#、8#风机箱变
两根电缆登塔
#11
ZAB4
10ZGu4-21
SHE321K-73-D0205-03
9#风机箱变
单根电缆登塔
#12
JAB10
10JGuT3-15
SHE321K-73-D0205-05
10#风机箱变
单根电缆登塔
#13
JA11
10JJ1-12
SHE321K-73-D0205-06
11#风机箱变
单根电缆登塔
#15
JA12
10JJ2-15
SHE321K-73-D0205-07
12#风机箱变
单根电缆登塔
#17
JA13
10JJ2-15
SHE321K-73-D0205-07
13#风机箱变
单根电缆登塔
#18
ZA3
10ZS2-18
SHE321K-73-D0205-08
14#风机箱变
单根电缆登塔
#19
JA14
10JJ1-15
SHE321K-73-D0205-06
15#风机箱变
单根电缆登塔
#21
JA15
10DJ1-12
SHE321K-73-D0205-09
16#风机箱变
单根电缆登塔
A支线

#A1
JA16
10JJ1-15
SHE321K-73-D0205-10
17#、18#、19#风机箱变
3根电缆登塔
#A4
JA18
10DJ1-12
SHE321K-73-D0205-09
20#风机箱变
单根电缆登塔
B支线

#B5
JB11
10JJ4-18
SHE321K-73-D0205-07
3#、4#风机箱变
单根电缆登塔
#B8
JB14
10DJ2-15
SHE321K-73-D0205-11
1#、2#风机箱变
两根电缆登塔
