电力配网工程外施工单位电力安全工器具与个人防护用品管理指引附录.docx

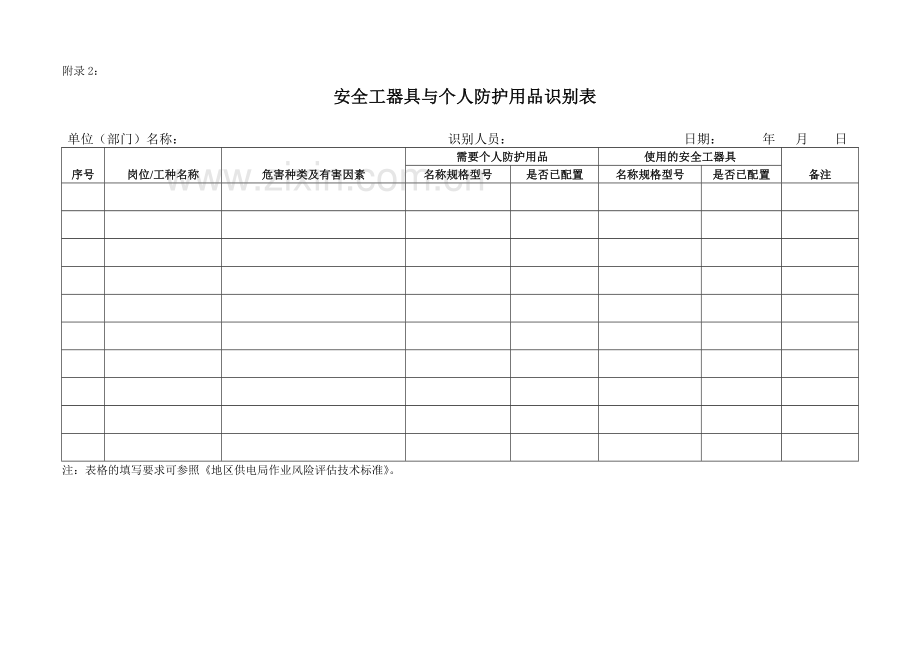

电力配网工程外施工单位电力安全工器具与个人防护用品管理指引（附件）附录1： 常用安全工器具及个人安全防护用品清单一、绝缘安全工器具：绝缘操作棒、验电器、绝缘杆、绝缘测量杆、放电棒、绝缘梯、绝缘夹钳、核相器、绝缘绳、绝缘罩、绝缘隔板、绝缘垫、绝缘台、绝缘凳、橡胶绝缘导线软管、绝缘防护管、绝缘剪线钳等绝缘工具；以及带电作业防护服、绝缘服、绝缘网衣、绝缘肩套、绝缘手套、绝缘鞋(靴)、带电作业皮革保护手套、绝缘安全帽等绝缘防护用品。二、一般安全工器具：安全措施标示牌、高处作业平台、检修防护架、高低凳、绝缘快装检修平台、升降板(登高板)、脚扣、升降梯、竹梯、软梯、飞车、下线爬梯、智能绝缘工具柜、安全工具柜、安全带试验拉力机、安全帽冲击试验机、测高仪、危险气体探测仪、SF6气体检漏仪、氧量测试仪、风速仪、噪音计、辐射剂量计、验电器信号发生器等其他安全用具。三、安全围栏(网)：组合式护栏、绝缘隔离固定围栏、绝缘伸缩围栏、临时提示防护遮栏（小旗、带式）、围栏支架、地桩、安全警示带、安全围网等。四、个人防护用品：（一）绝缘防护用品：带电作业防护服、绝缘服、绝缘网衣、绝缘肩套、绝缘手套、绝缘鞋(靴)、带电作业皮革保护手套、绝缘安全帽等。（二）坠落防护用品：包括安全带、速差自控器、缓冲器、安全自锁器、抓绳器、高空防坠落装置、安全防护网、安全绳等。（三）头部（眼耳口鼻）防护用品：头部防护：各式安全帽；眼脸部防护：防护口罩、防电弧面罩、焊接面罩、防护眼镜、防护面屏；听力防护：各种防护耳塞；呼吸防护：各种防毒面具、空气呼吸器等；（四）身体（躯干）防护用品：防电弧服、专业防护服（包括：SF6、透气、避火隔热、防化等）、反光标志工作服等；（五）手部防护用品：专业防护手套（防滑、防割、防冻、防化、耐高温等）等。（六）足部防护用品：安全鞋、专业防护鞋等。附录2：安全工器具与个人防护用品识别表单位（部门）名称： 识别人员： 日期： 年 月 日序号岗位/工种名称危害种类及有害因素需要个人防护用品使用的安全工器具备注名称规格型号是否已配置名称规格型号是否已配置注：表格的填写要求可参照地区供电局作业风险评估技术标准。附录3： 安全工器具与个人防护用品进货验收表产品名称：产品生产厂家名称：产品数量：产品说明书：（有、无）产品出厂检验合格证：（有、无）产品外观检查情况：每件产品合格证：（有、无）产品是否符合购买合同规定条款要求：产品采购单位验收经手人签名： 年 月 日产品使用单位验收经手人签名： 年 月 日备注：附录4： 电力安全工器具和个人安全防护用品清册填报单位（部门）：序号名称编号规格型号（参数）类别厂家名称出厂日期购置日期最近试验日期（月日）试验周期下次检测日期报废日期填写人： 填写日期： 审核人： 审核日期： 批准人： 批准日期： 注：类别指：绝缘安全工器具、一般安全工器具、个人安全防护用品、安全围栏（安全网）等四类。本表所列“个人安全防护用品”为公用部分。附录5： 常用安全工器具及个人防护用品的编号方式一、安全工器具的编号规则：编号：单位简称及班组名 # 电压等级代号 同类安全工器具的顺序号 - 分序号下一级分序号（一）单位简称、班组（也可省略班组）名：1.单位简称：自行制定，提议由2至4个文字组成，比如，振兴、广东振兴；2.班组（可省略）：广东振兴、变电XX班、配电XX班。（二）电压等级：为便于安全工器具的管理，接地线、验电器和绝缘制棒（拉闸杆）按电压等级进行分类，使用代表电压等级的数字进行编号：1.500kV用数字“5”；2.220kV用数字“2”；3.110kV用数字“1”；4.35kV用数字“3”；5.10kV用数字“0”；6.400V用数字“4”。若安全工器具不分电压等级，这一部分编号省略。（三）同类安全工器具的顺序号：对同类安全工器具按照顺序编号，即：1、2、310、11。（四）分序号分序号是指当安全工器具由多个同类的组件组成（如三相接地线的各杆接地操作棒、一双绝缘手套中的每只手套、一双绝缘靴中的每只靴），各组件还要加上代表具体组件的分序号，编号是一位数，即1、2、3。若安全工器具只有一个部件，这一部分编号省略。（五）下一级分序号对于加了分序号后还需继续细分的安全工器具（如接地线每支接地棒的每一节），应再加入下一级分序号，编号是一位数，即1、2、3。对于前四步编号已经足够的安全工器具，这一步分编号省略。二、安全工器具的具体编号方法（一）接地线具体以导线为基准进行编号。1.接地线的编号（1）导线编号 三相合相式的接地线按安全工器具的编号方式进行编号。 若变电站500kV、220kV接地线为单相接地式，以每三相为一组进行编号，如：500kV接地线：第一套：广东振兴#51-1、广东振兴#51-2、广东振兴#51-3；第二套：广东振兴#52-1、广东振兴#52-2、广东振兴#52-3；220kV接地线：第一套：广东振兴#21-1、广东振兴#21-2、广东振兴#21-3；第二套：广东振兴#22-1、广东振兴#22-2、广东振兴#22-3；以此类推。 输电线路使用的110kV及以上接地线以及站内只作单相使用的110kV接地线，每一相接地线应作为一套完整的安全工器具，编号按相应电压等级接地线顺序号顺编。（2）接地操作棒编号接地操作棒与导线编号一致。操作棒由多节组成时，每一节均须编号，编号方式为导线编号加上分序号。变电站单相接地式的500kV、220kV接地线，以每三相为一组进行编号，每相接地棒编号方式为组编号加分序号，每相接地棒的每一节编号方式为该相操作棒编号增加“下一级分序号”。500kV接地棒的每一节编号：第一节：广东振兴51-1；第二节：广东振兴51-2；第三节：广东振兴51-3。以此类推。单相接地式的500kV接地线：第一套：第一相（分三节）：广东振兴#51-1-1、广东振兴#51-1-2、广东振兴#51-1-3；第二相（分三节）：广东振兴#51-2-1、广东振兴#51-2-2、广东振兴#51-2-3；第三相（分三节）：广东振兴#51-3-1、广东振兴#51-3-2、广东振兴#51-3-3。第二套：第一相（分三节）：广东振兴#52-1-1、广东振兴#52-1-2、广东振兴#52-1-3；第二相（分三节）：广东振兴#52-2-1、广东振兴#52-2-2、广东振兴#52-2-3；第三相（分三节）：广东振兴#52-3-1、广东振兴#52-3-2、广东振兴#52-3-3。以此类推。 三相三杆的接地线，每支接地操作棒对应导线编号并加上分序号，如：10kV接地线：第一套：广东振兴#11-1、广东振兴#11-2、广东振兴#11-3；第二套：广东振兴#12-1、广东振兴#12-2、广东振兴#12-3。三相单杆的接地线（活头夹），接地操作棒按导线编号当共用10kV接地操作棒时，该共用的接地操作棒必须对应其中某组接地线导线进行编号。2.电容放电专用棒的编号（1）按同类安全工器具的顺序号进行编号，如：广东振兴#1、广东振兴#2。（2）导线和操作棒的编号一致。（二）绝缘制棒（拉闸杆）、验电器编号1.整套安全工器具的编号按编号方式进行。2.每套安全工器具中各节绝缘杆作为本套工器具的组件进行编号，编号方法：本套安全工器具的编号-分序号。例：两套110kV绝缘制棒各有三节绝缘杆第一套110kV绝缘制棒各节绝缘杆分别编号：广东振兴#11-1、广东振兴#11-2、广东振兴#11-3；第二套110kV绝缘制棒各节绝缘杆分别编号：广东振兴#12-1、广东振兴#12-2、广东振兴#12-3（三）绝缘手套、绝缘靴的编号绝缘手套、绝缘靴以每双为单位，每一只作为组件分别编号，例：广东振兴的绝缘手套：第一双绝缘手套的每只分别编号：输电广东振兴#1-1、广东振兴#1-2；第二双绝缘手套的每只分别编号：广东振兴#2-1、广东振兴#2-2；以此类推。（四）其他安全工器具的编号其他如绝缘梯、绝缘隔板、安全带等按站（所、班组）内同类安全工器具的顺序号进行编号。如：广东振兴班#1、广东振兴#2、广东振兴#3。三、安全工器具编号举例（一）以下例子以广东振兴电力建设公司为例，参照执行。1、35kV及以上电压等级接地线设有500kV接地线单相 6支、220kV接地线单相 30支、110kV接地线三相 10组、110kV接地线单相 3支、35kV接地线三相 2组。序号安全工器具名称导线编号接地操作棒编号1.500kV接地线单相第一套广东振兴#51-1（分三节）广东振兴#51-1-1广东振兴#51-1-2广东振兴#51-1-3广东振兴#51-2（分三节）广东振兴#51-2-1广东振兴#51-2-2广东振兴#51-2-3广东振兴#51-3（分三节）广东振兴#51-3-1广东振兴#51-3-2广东振兴#51-3-3第二套广东振兴#52-1（分三节）广东振兴#52-1-1广东振兴#52-1-2广东振兴#52-1-3广东振兴#52-2（分三节）广东振兴#52-2-1广东振兴#52-2-2广东振兴#52-2-3广东振兴#52-3（分三节）广东振兴#52-3-1广东振兴#52-3-2广东振兴#52-3-32.220kV接地线单相第一套广东振兴#21-1（分二节）广东振兴#21-1-1广东振兴#21-1-2广东振兴#21-2（分二节）广东振兴#21-2-1广东振兴#21-2-2广东振兴#21-3（分二节）广东振兴#21-3-1广东振兴#21-3-2第二套广东振兴#22-1（分二节）广东振兴#22-1-1广东振兴#22-1-2广东振兴#22-2（分二节）广东振兴#22-2-1广东振兴#22-2-2广东振兴#22-3（分二节）广东振兴#22-3-1广东振兴#22-3-2第十套广东振兴#210-1（分二节）广东振兴#210-1-1广东振兴#210-1-2广东振兴#210-2（分二节）广东振兴#210-2-1广东振兴#210-2-2广东振兴#210-3（分二节）广东振兴#210-3-1广东振兴#210-3-23.110kV接地线三相广东振兴#11广东振兴#11-1广东振兴#11-2广东振兴#11-3广东振兴#12广东振兴#12-1广东振兴#12-2广东振兴#12-3广东振兴#13广东振兴#13-1广东振兴#13-2广东振兴#13-3广东振兴#110广东振兴#110-1广东振兴#110-2广东振兴#110-34.110kV接地线单相（设本站有3支）广东振兴#111广东振兴#111广东振兴#112广东振兴#112广东振兴#113广东振兴#1135.35kV接地线三相（设本站有2组）广东振兴#31广东振兴#31-1广东振兴#31-2广东振兴#31-3广东振兴#32广东振兴#32-1广东振兴#32-2广东振兴#32-32、10kV及以下电压等级的接地线、电容放电专用棒设有16组10kV接地线，其中11组为三相三杆，其他5组为三相单杆（共用2支接地操作棒）；有2组400V接地线，2组10kV电容放电棒。序号安全工器具名称导线编号接地操作棒编号1.10kV接地线三相三杆 广东振兴#01广东振兴#01-1广东振兴#01-2广东振兴#01-3广东振兴#02广东振兴#02-1广东振兴#02-2广东振兴#02-3广东振兴#010广东振兴#010-1广东振兴#010-2广东振兴#010-3广东振兴#011广东振兴#011-1广东振兴#011-2广东振兴#011-32.10kV接地线三相单杆，活头广东振兴#012广东振兴#012广东振兴#013广东振兴#013广东振兴#014（共用接地#012、#013操作棒）广东振兴#015广东振兴#0163.400V接地线四线单杆，活头广东振兴#41广东振兴#41广东振兴#42广东振兴#424.10kV电容器放电棒单相（设本站有2组）广东振兴#1广东振兴#1广东振兴#2广东振兴#23、各电压等级的绝缘制棒（拉闸杆）、验电器序号安全工器具名称每套安全工器具编号每套工器具中各节操作棒的编号（设每套有三节）1.500kV绝缘棒(拉闸杆)（设本站有2套）广东振兴#51广东振兴#51-1广东振兴#51-2广东振兴#51-3广东振兴#52广东振兴#52-1广东振兴#52-2广东振兴#52-32.220kV绝缘棒(拉闸杆) （设本站有2套）广东振兴#21广东振兴#21-1广东振兴#21-2广东振兴#21-3广东振兴#22广东振兴#22-1广东振兴#22-2广东振兴#22-33.110kV绝缘棒(拉闸杆) （设本站有2套）广东振兴#11广东振兴#11-1广东振兴#11-2广东振兴#11-3广东振兴#12广东振兴#12-1广东振兴#12-2广东振兴#12-310kV绝缘棒(拉闸杆) （设本站有2套）广东振兴#01广东振兴#01-1广东振兴#01-2广东振兴#01-3广东振兴#02广东振兴#02-1广东振兴#02-2广东振兴#02-34.各电压等级验电器的编号方式同上4、其他安全工器具序号安全工器具名称及编号方式安全工器具编号1.绝缘手套（设有4双）广东振兴#1-1、广东振兴#1-2广东振兴#2-1、广东振兴#2-2广东振兴#3-1、广东振兴#3-2广东振兴#4-1、广东振兴#4-22.绝缘靴（设有4双）广东振兴#1-1、广东振兴#1-2广东振兴#2-1、广东振兴#2-2广东振兴#3-1、广东振兴#3-2广东振兴#4-1、广东振兴#4-23.安全带广东振兴#14.绝缘隔板（设有2件）广东振兴#1广东振兴#25.围栏小车（设有3套）广东振兴#1广东振兴#2广东振兴#36.玻璃纤维绝缘梯（设有2套）广东振兴#1广东振兴#2以此类推（二）输电线路使用的单相接地线设有500kV接地线3支、220kV接地线10支、110kV接地线11支。序号安全工器具名称导线编号接地操作棒编号1.500kV接地线单相广东振兴#51（分三节）广东振兴#51-1广东振兴#51-2广东振兴#51-3广东振兴#52（分三节）广东振兴#52-1广东振兴#52-2广东振兴#52-3广东振兴#53（分三节）广东振兴#51-1广东振兴#51-2广东振兴#51-32.220kV接地线单相广东振兴#21（分二节）广东振兴#21-1广东振兴#21-2广东振兴#21-3广东振兴#22（分二节）广东振兴#22-1广东振兴#22-2广东振兴#22-3广东振兴#210（分二节）广东振兴#210-1广东振兴#210-2广东振兴#210-33.110kV接地线单相广东振兴#11广东振兴#11广东振兴#12广东振兴#12广东振兴#111广东振兴#111附录6：常用安全工器具与个人防护用品检查项目表单位:年注 意1. 不要使用“”(打勾)的方式。2. 记录“状态好”或在下列表格中填写具体缺陷项目符号。3. 如果检查的安全工器具与个人防护用品有缺陷，必须停止使用。4. 如果安全工器具与个人防护用品超过维护寿命年限，必须报废。5. 如果安全工器具与个人防护用品超过试验周期，应立即更换并送有关单位进行试验。6. 选择其它时应注明具体缺陷内容。常见的缺陷安全帽绝缘手套安全带A1外壳破损A2内衬损坏A3帽带损坏或断裂A4内衬无缓冲作用A5安全帽标志不符合规定A6摆放混乱A7其它B1外表破损、漏气，内部粘连B2外表脏污，有油脂B3超期未试验B4无试验标签B5摆放时堆压或放置在潮湿的地方B6不合格手套与日常使用的混放B7未按规定使用B8其它C1安全带变质、破损C2金属配件断裂或锈蚀C3超期未试验C4无试验标签C5超过使用周期C6放置处易接触高温、明火、酸类物质、有锐角的坚硬物体或化学药品C7其它接地线验电器绝缘棒(绝缘测量杆、放电棒、核相器、绝缘夹钳)D1夹头与铜线连接不牢固D2外皮破损，铜线外露D3夹口部分锈蚀或损坏D4接地线无编号D5接地线未标明电压等级D6未对号存放D7其它E1绝缘部分有污垢、损伤或裂纹E2声光指示失灵E3超期未试验E4无试验标签E5未标明电压等级E6存放处可能损害绝缘或验电头E7不合格验电器与日常使用的混放E8其它F1绝缘部分有污垢、损伤或裂纹F2机械连接部分或头部锈蚀或损坏F3超期未试验F4无试验标签F5未标明电压等级F6存放处可能损害绝缘F7不合格绝缘棒与日常使用的混放F8其它绝缘鞋（靴）脚扣呼吸器G1无清楚的编号G2外表磨损、破漏或有沙眼气孔G3鞋底磨损严重，绝缘层已外露G4 超期未试验G5无试验标签G6摆放时堆压或放置处易接触石油类油脂G7作雨具使用G8其它H1金属部分腐蚀或有裂纹H2系脚皮带损坏H3超期未试验H4无试验标签H5冲击试登时变形H6其它I1背负带损坏I2 软管有裂纹I3正压式呼气器压力过低I4正压式呼气器压力过高I5呼吸面罩损坏I6排气口堵塞I7呼吸设备数量不足I8超过使用期限I9其它绝缘档板（绝缘罩）安全措施标示牌升降板J1绝缘部分有污垢、损伤或裂纹J2超期未试验J3无试验标签J4存放处可能损害绝缘J5未编号J6其它K1 文字图案不符合规范K2放置位置不正确K3残缺、破损K4文字、图案脱落、不清晰K5缺少标示牌K6其它L1 拉力绳磨损、断股L2板端绑扎不牢L3超期未试验L4无试验标签L5冲击试登时变形L6其它护目镜安全绳竹梯M1镜片损坏 M4其它M2镜架损坏M3未存放在专用镜盒内 N1连接金属锈蚀或有裂纹 N2锁扣失灵 N3断股 N4超期未试验 N5其它 O1有裂纹、破损或虫蛀、变形O2无在竹梯上、中、下规定位置使用铁线加固O3竹梯脚无防滑装置O4无清楚的编号O5在竹梯2米以下无涂有红白相间的防撞标识O6其它绝缘梯呼吸器防电弧服P1无清楚的编号P2构件无连接完好P3有裂纹、破损或污渍、变形P4梯脚无防滑装置P5人字梯无限制开度的拉链P6其它Q1背负带损坏Q2 软管有裂纹Q3正压式呼气器压力过低或过高Q4呼吸面罩损坏Q5排气口堵塞Q6超过使用期限Q7其它R1表面不平滑R2内外面有疵点、破损、缝合缺陷、走纱等各种缺陷R3有污染痕迹R4出厂后使用年限5年及以上R5其它绝缘绳绝缘垫防毒面具S1有松散,分股现象；S2有叠痕,凸起,压伤,背股,抽筋等缺陷S3有错乱、交叉的丝、线、股S4.有股接头.单丝接头外露S5股绳和股线的捻距在其全长上不均匀S6其它T1表面脏污、损坏破洞或裂纹；T2厚度减薄;T3超期未试验T4无试验标签T5未标明电压等级T6其它U1面罩不完整；U2面罩气密性不良；U3面罩密合框与佩戴者颜面不密合或有明显压痛感U4超过使用期限U5其他绝缘台(绝缘凳)其他常用绝缘工器具V1表面或边角有损坏；V2表面脏污；V3构件无连接完好V4无清楚编号；V5其它W1无清楚的编号；W2定期试验不合格、没有合格标签或未超期；W3绝缘部分表面有裂纹、破损或污渍；W4构件组合、连接部分不可靠牢固。附录7 ： 常用安全工器具与个人防护用品检查记录表填报单位：注： 1、检查设备状态良好，则在对应的月度中打记录“状态好”。2、在该月检查中发现问题，则在本表中对应月份注明(在表格中填写具体缺陷项目符号)。并将对应的
