室内设计图纸培训.pptx

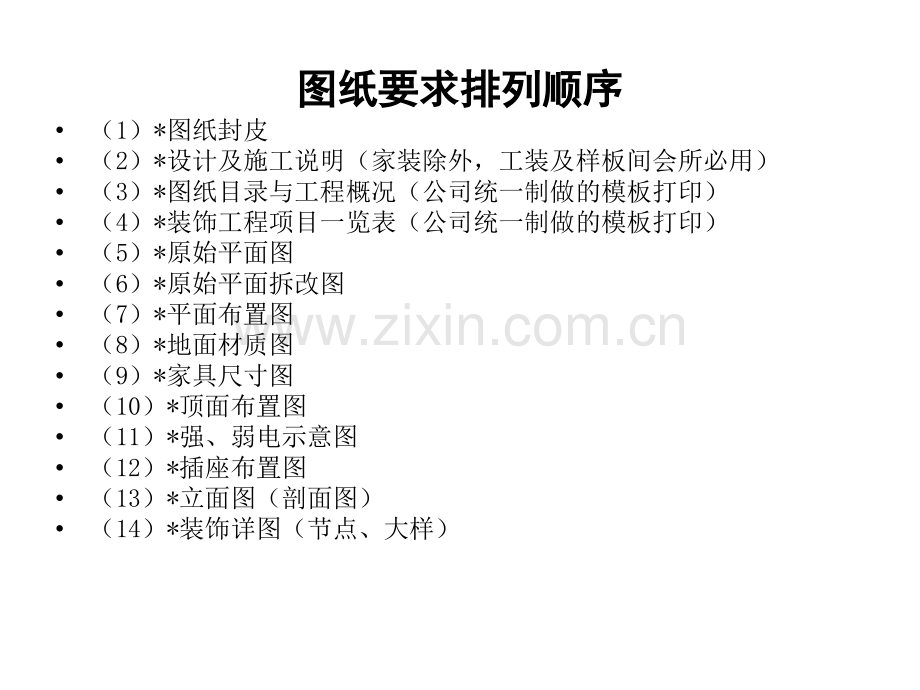

室内设计图纸培训室内设计图纸培训图纸要求排列顺序图纸要求排列顺序（1）*图纸封皮（2）*设计及施工说明（家装除外，工装及样板间会所必用）（3）*图纸目录与工程概况（公司统一制做的模板打印）（4）*装饰工程项目一览表（公司统一制做的模板打印）（5）*原始平面图（6）*原始平面拆改图（7）*平面布置图（8）*地面材质图（9）*家具尺寸图（10）*顶面布置图（11）*强、弱电示意图（12）*插座布置图（13）*立面图（剖面图）（14）*装饰详图（节点、大样）图纸整体包装的装帧要求图纸整体包装的装帧要求 设计师交客户的图纸必须使用公司统一下发的封面装订。封面上客户和设计师的名字必须用公司统一制定的模板打印。用拉杆夹统一装订。交审核的图纸须用公司统一制做的封面模板打印在A3白纸上做封面。图纸规范要求图纸规范要求 1设计师要将自己的设计意图充分的表达给客户及施工人员，2设计师就必须掌握设计的图纸规范3在图纸上作的线条必须粗细均匀、光滑整洁、交接清楚。4因为这类图纸是以明确的线条，描绘建筑内部装饰空间的形体轮廓线来表达设计意图的，所以严格的线条绘制和严格的制图规范是它的主要特征图纸内容具体要求图纸内容具体要求（1）图纸目录与工程概况图纸目录与工程概况 图纸目录必须标有正投影图的图号、图名及备注。图号是按图纸编排顺序，从第一页施工图开始编号并与实际图纸对应无误；工程概况内容应反映出居室的户型、工工程概况内容应反映出居室的户型、工程地址、设计风格、客户姓名、设计师姓名及联系电话程地址、设计风格、客户姓名、设计师姓名及联系电话（公司及设计师）等。（公司及设计师）等。（2）装饰工程项目一览表装饰工程项目一览表 必须注明家庭室内装饰设计每个房间的(顶面、墙面地面、家具、踢脚、门窗及套的材质、品牌、规格、颜色及施工方或提供方)，以便客户及观者对装饰的主材及建议的色彩，配饰思路更清晰。-（3）原始平面图）原始平面图必须详细注明所有尺寸（房屋内、外，）房屋的的方位用指北针表示，窗户高度，门洞高度，梁的高、宽，地漏、下水管道位置、粗细、大小，配电箱尺寸及立面位置，所有门的开启方向，楼梯台阶，烟风道，煤气表，地暖分水器，中央空调（长*宽*高）以及所有原始物体。（参见附表图例）（4）原始平面拆改图）原始平面拆改图拆改图必须详细注明拆改尺寸，高度（参见附表图例）。（5）平面布置图）平面布置图平面图须注清立面标识、房间名称、地面材料（包括块料尺寸、规格，边长450的块料应画准排砖位置）、主要家具及家电平面布置图（电视、冰箱、洗衣机、空调）；烟风道与包管道图标应区别开（参见附表图例）。（6）地面材质图）地面材质图（7）家具尺寸图）家具尺寸图 （8）顶面布置图顶面布置图为实际施工后的镜像。必须标有吊顶天花的细部尺寸、标高及所使用的材料名称（施工方或提供方）。要在图上标明灯具位置，并标明灯的名称或灯具图例。木做及复杂造型顶，应有剖切图，并注明剖切位置。（9）强、弱电示意图强、弱电走线只需标明开关与灯位的控制关系，线形宜用细圆弧线要有详细的开关（一联、双联、多联）（特殊用文字说明）。（1010）插座布置图）插座布置图 电源插座、电话插座、电视插座、空调插座、宽带网插座、配电箱等图标及位置（插座高度未注明的一律距地面300mm，有特殊要求的要在插座旁注明标高）。（1111）立面图（剖面图）立面图（剖面图）各种立面图应按正投影原理所绘制。立面图应包括投影方向可见的建筑、家具、家电的外轮廓线和构造图，墙面做法，材料做法及细部尺寸。各种立面图尚不能表达清楚的要做剖切图。剖切图的剖切位，应根据图纸的用途或设计的深度选择能反映全貌特征以及有代表性的部位剖切。剖面图包括剖切面和投影方向可见的施工构造、材料及尺寸标注。-（1212）装饰详图（大样、节点）装饰详图（大样、节点）1、定义：表明生产过程中所需要的细部构造、尺寸及用料等全部资定义：表明生产过程中所需要的细部构造、尺寸及用料等全部资料的详细图样。详图是因为在原图纸上无法进行表述而进行详细制作料的详细图样。详图是因为在原图纸上无法进行表述而进行详细制作的图纸。也叫节点大样等。的图纸。也叫节点大样等。2、详图的数量：常见的详图有：外墙身详图、楼梯间详图、卫生间详图、厨房详图、门窗详图、阳台详图、雨篷等详图。3、详图标志及详图索引符号：为了便于看图，常采用详图标志和详图索引标志。详图标志又称详图符号，画在详图的下方；详图索引标志又称索引符号，则表示建筑平、立、剖面图中某个部位需另画详图表示，故详图索引符号是标注在需要画出详图的位置附近，并用引出线引出。节点图是标准图，大样图是一些特殊部位放大（非标准）两者基本一致。节点图,有时也称“大样”图，是表明建筑构造细部的图,是两个以上装饰面的汇交点，按垂直或水平方向切开，以标明装饰面之间的对接方式和固定方法。家具图制做部分必须有平、立、剖面图，家具立面图要有拉手位置示意图。图样中某一部位或构造，需重点索引节点详图。踢脚板、垭口、门窗套等应有剖面图。图纸具体要求图纸具体要求（1）图纸设计必须符合施工规范要求，必须具有可施工性。（2）所有施工图必须标明比例（包括电脑绘图）。（3）利用正投影原理绘制的图纸严禁铅笔和徒手绘图。（4）上交公司的单子所有签字项目需用原始签字，并要求上交公司的单子所有签字项目需用原始签字，并要求用签字笔或钢笔填写，设计师必须向公司上交原图。用签字笔或钢笔填写，设计师必须向公司上交原图。（5）手写的说明性文字需要使用仿宋体或方块字（电脑标注应用标宋或仿宋体）。（6）交图时限：要求设计师将图纸、报价、合同、补充条交图时限：要求设计师将图纸、报价、合同、补充条款等文件资料在签单后交底前三日一次性交齐。以便于图款等文件资料在签单后交底前三日一次性交齐。以便于图纸审核及工程派单。纸审核及工程派单。图纸规范要求图纸规范要求图纸幅面为A3大小（297420mm），使用公司统一印制的标准A3图纸。一图纸选用比例如下：图图 纸纸 名名 称称 常 用 比 例 可 用 比 例 平面图 天花平面图 电位图 150 1100、1：80、1：60 立面图（包括剖面）装饰详图（包括家具制作部分的平、立、剖面图）120 1:25 130 110配件构造详图（标准门窗及大样，细部节点）1：1 1：2 1：5 1：101:151：20 1：50 1:25 1:30图线图线二线型及宽度的规定：线型宽度标准：（注：参考GB/T50104-2010电脑绘制者线型宽度可适当调整）名名 称称线色线色 线宽 用 途实线粗黄色b=0.531 平、剖面图中被剖切的主要建筑构造（包括构配件)的轮廓线2建筑立面图或室内立面图的外轮廓线3平、立、剖面的剖切符号中粗绿色0.7b=0.35小于0.7b的图形线，1.平、立、剖面图及详图中物体的次要结构轮廓线2.建筑构造详图及建筑构件配件详图的一般轮廓线中浅蓝色0.5b=0.25可见轮廓线，家具线，门窗开启线，图形线中白色默认或0.25标高符号，文字说明细深蓝色0.25b=0.13图形线，尺寸线，详图材料做法引出线，断开界面线，纹样线，图例填充线中细灰色0.09图例填充线，虚线细红线0.25b=0.13不可见轮廓线，图例填充线，家具线等折断线深蓝色0.25b=0.13部分省略断开界限波浪线深蓝色0.25b=0.13部分省略断开界限-三 尺寸标注：（1）尺寸线及尺寸界限应以细实线绘制，尺寸起止符号的斜短线，应以中粗线绘制，长度为2-3mm,并与尺寸线右方向成45角；（2）尺寸线应与被注长度平行，两端不宜超出尺寸界限，尺寸界限应与尺寸线垂直；（3）尺寸数字应注写在尺寸线读数上方的中部，数字间不要有逗号，相邻的尺寸数字如注写位置不够，可错开或引出注写；（4）标注数字以毫米为单位，标注精度为整数；-四标高表示方法：（1）标高以室内地面作0.000的位置，用于天花图中不同吊顶表面距地面高度的表示，用于平面图中室内地台、阳台、厨卫地面等不同高度的表示。（2）标高以米为单位，其数字的小数点后保留3位数。（3）统一套图纸中绝对不允许出现两种标高标注方法。-五折断线 当一个图形的某一部分需要在图面上表现出来，而其余部分不需表现时，其断开界限就用折断线来表示。-六引出线（1）对图形表达不完善的部位需要引出说明的线形。引出线应采用细直线，不应用曲线，常用的有如下几种。（2）索引详图的引出线，应对准圆心；当同时索引几个相同部分时，各引出线应保持平行。（3）多层构造引出线，必需通过被引的各层，并须保持垂直方向。被引注说明的层次，需用小圆点（直径1mm）表示。（见图示）图示图示-七详图索引标志：（1）索引图、索引剖切图图标表示如下，圆用细实线，直径12mm。（2）索引详图：圆用粗实线，直径14mm，圆内横线用细实线绘制。（见图示）-八其他：（3）平面图中方向性图标：用于平面图中各立面的标识，放置在平面图的右下方。其他图例其他图例图纸审核流程1、所签合同方案至少要在计划开工前三天由设计师或设计分部客户经理）送至客服部存档、审核。特殊情况图纸不完全需要开工的，须报请总经理批示。2、提交审核方案的内容为：文本原件：合同及补充条款一份、完整图纸一套（文本原件：合同及补充条款一份、完整图纸一套（A3纸张）、报价单纸张）、报价单一份（一份（A4纸张）；纸张）；3、提交审核方案文本档案必须齐全，否则，客服部有权拒收不完整的审、提交审核方案文本档案必须齐全，否则，客服部有权拒收不完整的审核资料。由此产生的后果由设计师自行承担。核资料。由此产生的后果由设计师自行承担。4、图纸审核实行分级审核责任制，图纸分级审核为：店面经理审核，客 服经理审核。5、图纸审核出了图纸、报价等已经存在的问题或潜在的问题，客服部将、图纸审核出了图纸、报价等已经存在的问题或潜在的问题，客服部将根据图纸审核依据给予相应扣分处理，凡低于根据图纸审核依据给予相应扣分处理，凡低于90分的图纸，一律按公分的图纸，一律按公司规定上报人力资源部进行相应处罚并计入末位淘汰；如审核出的问司规定上报人力资源部进行相应处罚并计入末位淘汰；如审核出的问题设计师不愿或已无法进行整改而引起经济纠纷或严重后果的，设计题设计师不愿或已无法进行整改而引起经济纠纷或严重后果的，设计师将承担全部责任；师将承担全部责任；-6、在图纸审核过程中，如出现争议性问题，由相关人员协商解决，如不能达成一致意见的，报到总经理处讨论解决。7、客服部得到问题图纸后，告知店面经理图纸审核情况，征询补救方案或措施，争取将可能发生的问题提前解决，同时店面经理应给予积极协助。8、不具备开工条件的问题图纸，返还给店面经理，要求设计师尽快按照公司的相关规定完善图纸和报价，并送至客服。如果还是达不到开工条件，设计师承担所引起的所有责任，店面经理承担连带责任。9、设计师不愿或已不能采取有效补救措施的，问题发生后设计师无力挽救，公司将给予协助解决，尽可能将责任最小化，如确实不能解决的，责任或损失将按本制度规定执行。报价部分1、报价计量单位中：不足X量按X量计算的说明要注意；2、在作补充报价时，欧松板的环保等级不允许出现E0级字样；3、在作补充报价时，不符合公司用料标准的工艺说明不允许出现；4、木制部分和墙体平面衔接时，设计要充分考虑因材质不同造成的开裂隐患；5、作色工艺的取费，按相应木做报价加30%的着色工艺费；如报铁刀木饰面时，以胡桃木报价为基准上调30%；6、欧式设计报价的关注（属特殊报价）；7、楼层搬运费的关注与报价方法；报价部分8、涉及超高作业的报价，超高部分3.2以上取截面积乘以公司报价；9、涉及与外窗交接部位，注意材质的选用尽量选用石材或磁砖类，避免用木质（包括桑拿板材质）；10、关于物业管理费及物业押金的问题与客户的前期沟通及明确；11、墙、地砖不同规格对应不同报价；12、合同中涉及到更改或增加条款，需总经理批准；
