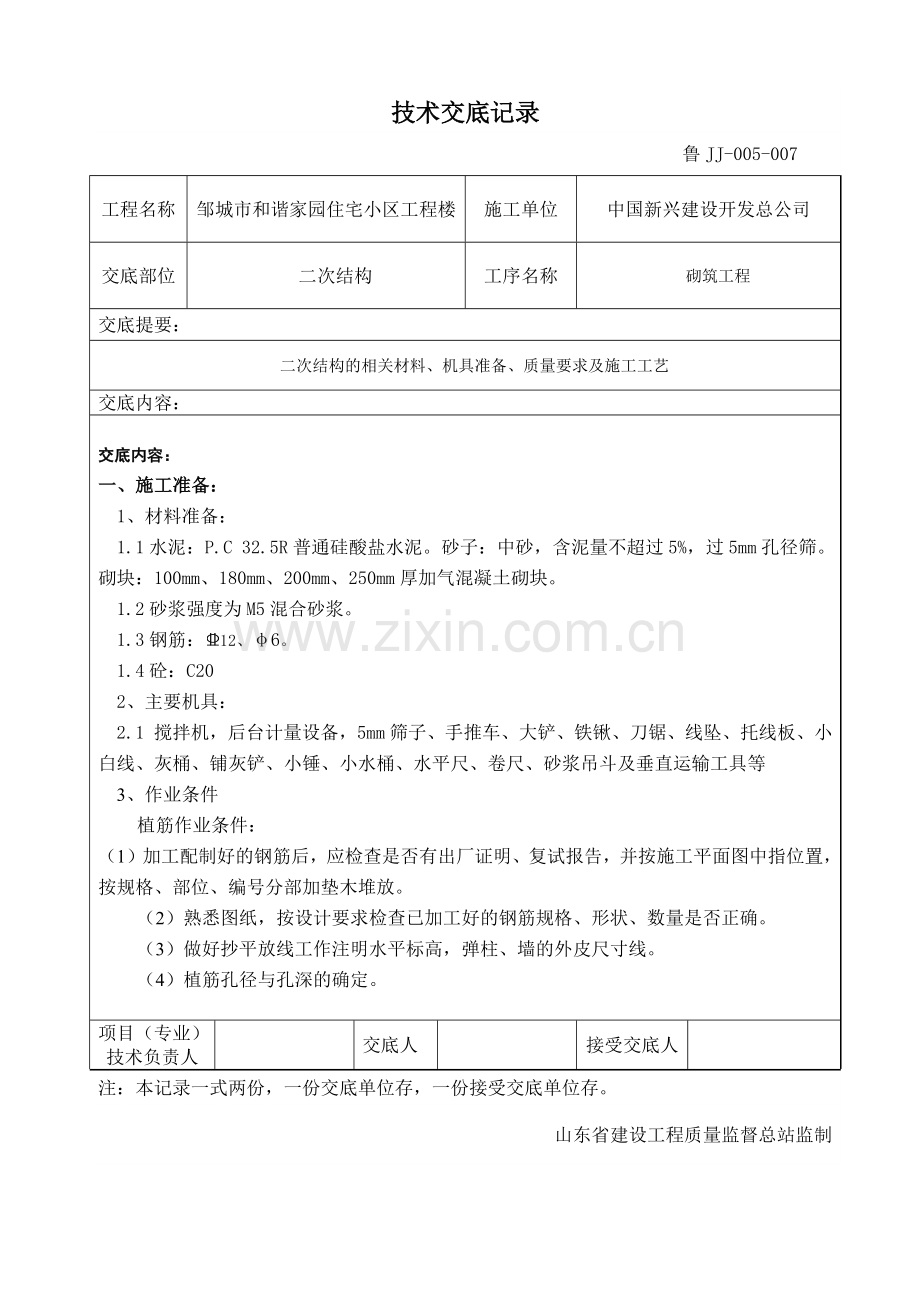

1、技术交底记录鲁JJ-005-007工程名称邹城市和谐家园住宅小区工程楼施工单位中国新兴建设开发总公司交底部位二次结构工序名称砌筑工程交底提要:二次结构的相关材料、机具准备、质量要求及施工工艺交底内容:交底内容: 一、施工准备:1、材料准备:1.1水泥:P.C 32.5R普通硅酸盐水泥。砂子:中砂,含泥量不超过5%,过5mm孔径筛。砌块:100mm、180mm、200mm、250mm厚加气混凝土砌块。 1.2砂浆强度为M5混合砂浆。1.3钢筋:12、6。1.4砼:C202、主要机具:2.1 搅拌机,后台计量设备,5mm筛子、手推车、大铲、铁锹、刀锯、线坠、托线板、小白线、灰桶、铺灰铲、小锤、小水
2、桶、水平尺、卷尺、砂浆吊斗及垂直运输工具等3、作业条件植筋作业条件:(1)加工配制好的钢筋后,应检查是否有出厂证明、复试报告,并按施工平面图中指位置,按规格、部位、编号分部加垫木堆放。(2)熟悉图纸,按设计要求检查已加工好的钢筋规格、形状、数量是否正确。(3)做好抄平放线工作注明水平标高,弹柱、墙的外皮尺寸线。(4)植筋孔径与孔深的确定。项目(专业)技术负责人交底人接受交底人注:本记录一式两份,一份交底单位存,一份接受交底单位存。山东省建设工程质量监督总站监制技术交底记录鲁JJ-005-007工程名称邹城市和谐家园住宅小区工程楼施工单位中国新兴建设开发总公司交底部位二次结构工序名称砌筑工程交底
3、提要:二次结构的相关材料、机具准备、质量要求及施工工艺交底内容:钢筋直径d(mm)钻孔直径d(mm)钢筋屈服植入深度Ib(mm)钢筋最小埋深Ib,min(mm)61010615d 备注:d-植入钢筋直径;Ib-钢筋屈服时的植入深度。 本工程选用钢筋埋深为15d。(5)根据设计图纸要求和工艺标准向班组进行技术交底。加气混凝土砌块砌筑施工作业条件:(1)施工部位按栋号划分,施工部位植筋工程必须通过拉拔试验合格后方可砌筑。(2)现场存放场地应夯实,平整,不积水,码放应整齐。装运过程轻拿轻放,避免损坏。并按规定地点堆放,避免减少二次倒运。(3)根据墙体尺寸和砌块规格,砌筑前进行平面排版设计,尽可能地减
4、少现场切割量。根据砌块厚度与结构净空高度及门窗洞口尺寸切实安排好立面、剖面的排版设计,避免浪费。(4)砌体混凝土块的部位在结构墙体上按1000mm标高线分层划出砌块的层数,安排好灰缝的厚度。(5)砌筑前在砌块墙根部先砌好不小于建筑地面200 mm 红机砖。(6)砌墙的前一天,应将加气混凝土砌块进行洒水湿润,保证砌体粘结牢固。(7)遇有穿墙管线,应预先核实其位置、尺寸。以预留为主,减少事后剔凿破坏墙体稳定。(8)样板领路制度:为统一填充墙施工工艺和施工质量,每一工序施工均根据监理工程项目(专业)技术负责人交底人接受交底人注:本记录一式两份,一份交底单位存,一份接受交底单位存。山东省建设工程质量监
5、督总站监制技术交底记录鲁JJ-005-007工程名称邹城市和谐家园住宅小区工程楼施工单位中国新兴建设开发总公司交底部位二次结构工序名称砌筑工程交底提要:二次结构的相关材料、机具准备、质量要求及施工工艺交底内容:师要求采用样板领路制度。即各工序施工前,先按技术交底要求,在进度较快的实验楼做好样板,由监理工程师检查符合质量要求,待监理工程师检查验收合格并书面确认后,方可进行大面积施工。二、施工工艺植筋施工工艺:在砌体施工前,先进行拉结钢筋的施工。本工程采用专用胶黏剂沿墙高每隔500间距(按砌体高度调整)埋设26拉结钢筋,植入钢筋混凝土中。在钢筋混凝土结构上钻出孔洞,注入胶粘剂,植入钢筋,待其固化后
6、即完成植筋施工。用此法植筋犹如原有结构中的预埋筋,能使所植钢筋的技术性能得以充分利用。植筋方法具有工艺简单、工期短、造价省、操作方便、劳动强度低、质量易保证等优点,其植筋施工过程:钻孔清孔填胶粘剂植筋凝胶。1钻孔使用配套冲击电钻。钻孔时,孔洞深度拉结筋15d构造柱10d。2清孔时,先用吹气泵清除孔洞内粉尘等,再用清孔刷清孔,要经多次吹刷完成同时,不能用水冲洗,以免残留在孔中的水分削弱粘合剂的作用。3使用植筋注射器从孔底向外均匀地把适量胶粘剂填注孔内,注意勿将空气封入孔内。4按顺时针方向把钢筋平行于孔洞走向轻轻植入孔中,直至插入孔底,胶粘剂溢出。5将钢筋外露端固定在模架上,使其不受外力作用,直至
7、凝结,并派专人现场保护。项目(专业)技术负责人交底人接受交底人注:本记录一式两份,一份交底单位存,一份接受交底单位存。山东省建设工程质量监督总站监制技术交底记录鲁JJ-005-007工程名称邹城市和谐家园住宅小区工程楼施工单位中国新兴建设开发总公司交底部位二次结构工序名称砌筑工程交底提要:二次结构的相关材料、机具准备、质量要求及施工工艺交底内容:砌块砌筑施工工艺:基层处理墙体放线、砌块浇水砌筑构造柱、圈梁浇筑收尾验收1、 基层处理:将砌筑加气混凝土墙根部的砖或混凝土带上表面清扫干净,用砂浆找平拉线,用水平尺检查其平整度。地下室卫生间楼板周边向上做一道高出建筑地面200mm的C20混凝土翻边。2
8、、墙体放线:根据设计图纸要求进行弹线,在相应的部位弹好墙身门洞口尺寸线,在结构墙柱上弹好立面边线。施工时砌块的含水率要控制在15%以下,砌块砌筑前24h浇水湿润,砌筑面要达到饱和面干状态。3、砌筑砌块:(1)砌筑时按墙宽尺寸和砌块的规格尺寸,按排版设计,进行排列摆块,不够整块时可以锯割成需要的尺寸,但不得小于砌块长度的13(60013mm)。竖缝宽20mm,水平灰缝15mm为宜。砌筑时,满铺满挤,上下丁字错缝,搭接长度不宜小于砌块长度的13,转角处相互咬砌搭接。(2)砌体墙与柱连接处,必须按设计要求设置拉结筋。竖向间距为500mm(按砌体高度调整),埋压26钢筋。埋直平铺在水平灰缝内,两端伸入
9、墙内不小于600mm,且贯通,拉结筋末端需要做135弯钩,平直段长度不少于5d。(3)填充墙在墙端、拐角、丁字交叉、十字交叉处均设置构造柱,且一段直墙上构造柱间距不大于4米,构造柱大样详附图一。窗台压带,做法详见附图二。填充墙门窗洞口应做抱框,做法详见附图三。项目(专业)技术负责人交底人接受交底人注:本记录一式两份,一份交底单位存,一份接受交底单位存。山东省建设工程质量监督总站监制技术交底记录鲁JJ-005-007工程名称邹城市和谐家园住宅小区工程楼施工单位中国新兴建设开发总公司交底部位二次结构工序名称砌筑工程交底提要:二次结构的相关材料、机具准备、质量要求及施工工艺交底内容:(4)构造柱钢筋
10、绑完后,应先砌墙,后浇筑混凝土,在构造柱处,墙体中应留好拉结筋。浇注构造柱混凝土前,应将柱根处杂物清理干净,并用压力水冲洗,然后才能浇筑混凝土。填充墙应在主体结构施工完毕后,由上而下逐层砌筑,防止下层梁承受上层梁以上的荷载。在构造柱处,墙体中应按要求留好拉筋,同时按图示留好马牙槎。填充墙砌至板梁附近后,应待砌砌体沉实(约一周时间)后,再用斜砌法把下部砌体与上部板、梁间的空间,逐块敲紧、填实(具体做法详附图四)。填充墙的砌筑,也可根据施工的具体情况,在相应楼层混凝土达到设计强度时砌筑,但不得砌至梁(或板)底,须在每层墙顶留出不小于200的空间,在主体结构施工完毕并达到设计强度后,由上而下,逐层用
11、斜砌法,将其空间顶紧砌满。构造柱配筋见图,构造柱断面凡未注明的均为墙厚x200,纵筋412,箍筋6250,其上下端500长度范围内。(5)填充墙砌体在转角处及纵横墙交接处,应同时砌筑,当不能同时施工时,应留成斜槎。(3)砌体填充上门窗洞口应设置钢筋混凝土过梁(见下表)项目(专业)技术负责人交底人接受交底人注:本记录一式两份,一份交底单位存,一份接受交底单位存。山东省建设工程质量监督总站监制技术交底记录鲁JJ-005-007工程名称邹城市和谐家园住宅小区工程楼施工单位中国新兴建设开发总公司交底部位二次结构工序名称砌筑工程交底提要:二次结构的相关材料、机具准备、质量要求及施工工艺交底内容:门窗洞口
12、梁宽梁高纵向筋架立筋分布筋600-900120、24060286200900-1200120、240602862001200-1500240120282862001500-1800240180282862001800-2100240180382862005、墙砌至梁、板底时用侧砖或立砖斜砌顶紧,砌块墙顶面用粘土砖斜砌顶紧,砖倾斜度为60左右,砂浆应饱满。构造柱混凝土浇筑工艺流程: 混凝土搅拌混凝土运输混凝土浇筑、振捣拆模、混凝土养护1、 混凝土搅拌:采用自落式搅拌机,投料顺序宜为,先加1/2用水量,然后加石子,水泥,砂搅拌1min,再加剩余的1/2用水量继续搅拌,搅拌时间不小于1.5min,掺
13、外加剂时搅拌时间适当延长。各个材料计量准确,计量精度:水泥、水、外加剂为2%,骨料为3%。每次搅拌混凝土前测定砂、石含水率,雨后应立即补测,以保证水灰比准确。2、 混凝土运输:项目(专业)技术负责人交底人接受交底人注:本记录一式两份,一份交底单位存,一份接受交底单位存。山东省建设工程质量监督总站监制技术交底记录鲁JJ-005-007工程名称邹城市和谐家园住宅小区工程楼施工单位中国新兴建设开发总公司交底部位二次结构工序名称砌筑工程交底提要:二次结构的相关材料、机具准备、质量要求及施工工艺交底内容:混凝土从搅拌地点运送至浇筑地点,延续时间尽量缩短,根据气温宜控制在0.51h之内。当采用商品混凝土时
14、,应充分搅拌后再卸车,不允许任意加水,当混凝土发生离析时,浇筑前应二次搅拌,与商品混凝土供应单位签定技术合同,保证混凝土供应速度要求,已初凝的混凝土不应使用,凡与技术合同有重大偏差的混凝土,不应使用。3、 混凝土浇筑、振捣:3.1 构造柱浇筑混凝土前,在底部接槎处先浇筑50100厚与构造柱混凝土成分相同的减石子水泥砂浆。用铁锹均匀入模。分层浇筑、振捣。浇筑时随时清理落地灰。3.2 外砖内模、外板内模大角及墙构造柱应分层浇筑,每层厚度应按分层尺杆下混凝土。内外墙交界处加强振捣,保证密实。外墙内模应采取措施,在外墙上支模,防止外墙鼓胀。3.3 振捣、插入式振捣器移动,门洞口两侧构造柱要振密实,不得
15、漏振,以表面呈现浮浆和不再沉落不再冒气泡为达到要求,避免碰撞钢筋、模板、预埋件、预埋管、外墙板空隙防水构造等,发现有变形、移位等情况,各有关工种相互配合进行处理。3.4构造柱上口找平,混凝土浇筑振捣完毕,用木抹子按预定标高线,将表面找平。4 拆模养护: 常温时混凝土强度大于应能保证其表面及棱角不受损伤,一般取1.2Mpa,气候无聚变时可控制10d。冬施时掺防冻剂,以保证拆模时混凝土不受冻,养护时间不少于7d,掺有缓项目(专业)技术负责人交底人接受交底人注:本记录一式两份,一份交底单位存,一份接受交底单位存。山东省建设工程质量监督总站监制技术交底记录鲁JJ-005-007工程名称邹城市和谐家园住
16、宅小区工程楼施工单位中国新兴建设开发总公司交底部位二次结构工序名称砌筑工程交底提要:二次结构的相关材料、机具准备、质量要求及施工工艺交底内容:凝型外加剂的混凝土其养护时间不得少于14d,浇水次数应能保持混凝土湿润。5 冬期施工:5.1 室外平均气温连续低于+5,即进入冬期施工。5.2 原材料的加热、搅拌、运输、浇筑和养护等,应根据冬施方案施工。掺防冻剂混凝土出机温度不得低于+10,入模温度不得低于+5。5.3 冬施注意检查外加剂掺量,测量水及骨料的加热温度,尽量以加热水为主(不大于80),且不得直接与水泥接触,应先拌砂石再加水泥。以及混凝土的出机温度、入模温度,平时砂、石料场应覆盖,骨料必须清
17、洁,不含有冰雪等结物,混凝土搅拌时间常温延长50%。5.4 混凝土养护做好测温记录,初期养护温度不得低于防冻剂的规定温度,当温度降低到防冻剂的温度以下时,强度不应小于4Mpa。5.5 拆除模板及保温层。应在混凝土冷却至+5以后,拆模后混凝土与外界温度差大于15时,拆模厚砼表面应覆盖养护,使其缓慢冷却。三、质量要求与验收标准1、砌体工程:轴线位移 10mm 垂直度 5mm项目(专业)技术负责人交底人接受交底人注:本记录一式两份,一份交底单位存,一份接受交底单位存。山东省建设工程质量监督总站监制技术交底记录鲁JJ-005-007工程名称邹城市和谐家园住宅小区工程楼施工单位中国新兴建设开发总公司交底
18、部位二次结构工序名称砌筑工程交底提要:二次结构的相关材料、机具准备、质量要求及施工工艺交底内容:平整度 5mm 门窗洞口高、宽、(后塞口) 5mm 外墙上下窗偏移 5mm2、砌体灰缝应横平竖直、砂浆饱满。灰缝砂浆饱满度不得小于90 %,不允许存在透缝现象。 四、应注意问题1、切锯砌块应使用专用工具,不允许用斧或瓦刀任意砍劈。2、砌筑砂浆必须按照项目部专业工长给定的配合比进行搅拌配制。3、构造柱与圈梁浇筑混凝土时,应采用不同的振捣工具进行振捣。4、过夜灰禁止使用,过夜灰每天进行清理。五、文明施工1、本工程砌墙不搭设脚手架,全部采用移动式活动架。2、外墙施工时,必须有外墙防护及施工脚手架,墙与脚手
19、架之间的间隙应封闭,防高空坠物。3、严禁站在墙上做划线、吊线、清扫墙面、支设模板等施工作业。4、施工现场应经常洒水,落手清工作必须每天进行。5、安全帽与帽带必须佩带与扣紧。项目(专业)技术负责人交底人接受交底人注:本记录一式两份,一份交底单位存,一份接受交底单位存。山东省建设工程质量监督总站监制技术交底记录鲁JJ-005-007工程名称邹城市和谐家园住宅小区工程楼施工单位中国新兴建设开发总公司交底部位二次结构工序名称砌筑工程交底提要:二次结构的相关材料、机具准备、质量要求及施工工艺交底内容:项目(专业)技术负责人交底人接受交底人注:本记录一式两份,一份交底单位存,一份接受交底单位存。山东省建设
20、工程质量监督总站监制技术交底记录鲁JJ-005-007工程名称邹城市和谐家园住宅小区工程楼施工单位中国新兴建设开发总公司交底部位二次结构工序名称砌筑工程交底提要:二次结构的相关材料、机具准备、质量要求及施工工艺交底内容:附图二项目(专业)技术负责人交底人接受交底人注:本记录一式两份,一份交底单位存,一份接受交底单位存。山东省建设工程质量监督总站监制技术交底记录鲁JJ-005-007工程名称邹城市和谐家园住宅小区工程楼施工单位中国新兴建设开发总公司交底部位二次结构工序名称砌筑工程交底提要:二次结构的相关材料、机具准备、质量要求及施工工艺交底内容:项目(专业)技术负责人交底人接受交底人注:本记录一
21、式两份,一份交底单位存,一份接受交底单位存。山东省建设工程质量监督总站监制技术交底记录鲁JJ-005-007工程名称邹城市和谐家园住宅小区工程楼施工单位中国新兴建设开发总公司交底部位二次结构工序名称砌筑工程交底提要:二次结构的相关材料、机具准备、质量要求及施工工艺交底内容:项目(专业)技术负责人交底人接受交底人注:本记录一式两份,一份交底单位存,一份接受交底单位存。山东省建设工程质量监督总站监制技术交底记录鲁JJ-005-007工程名称邹城市和谐家园住宅小区工程楼施工单位中国新兴建设开发总公司交底部位二次结构工序名称砌筑工程交底提要:二次结构的相关材料、机具准备、质量要求及施工工艺交底内容:图示5:马牙搓做法项目(专业)技术负责人交底人接受交底人注:本记录一式两份,一份交底单位存,一份接受交底单位存。山东省建设工程质量监督总站监制技术交底记录鲁JJ-005-007工程名称邹城市和谐家园住宅小区工程楼施工单位中国新兴建设开发总公司交底部位二次结构工序名称砌筑工程交底提要:二次结构的相关材料、机具准备、质量要求及施工工艺交底内容:图示6:模板的支设与加固项目(专业)技术负责人交底人接受交底人注:本记录一式两份,一份交底单位存,一份接受交底单位存。山东省建设工程质量监督总站监制
