H3C S3600 SI&EI系列交换机对外测试手册(中文版)v1.3.doc

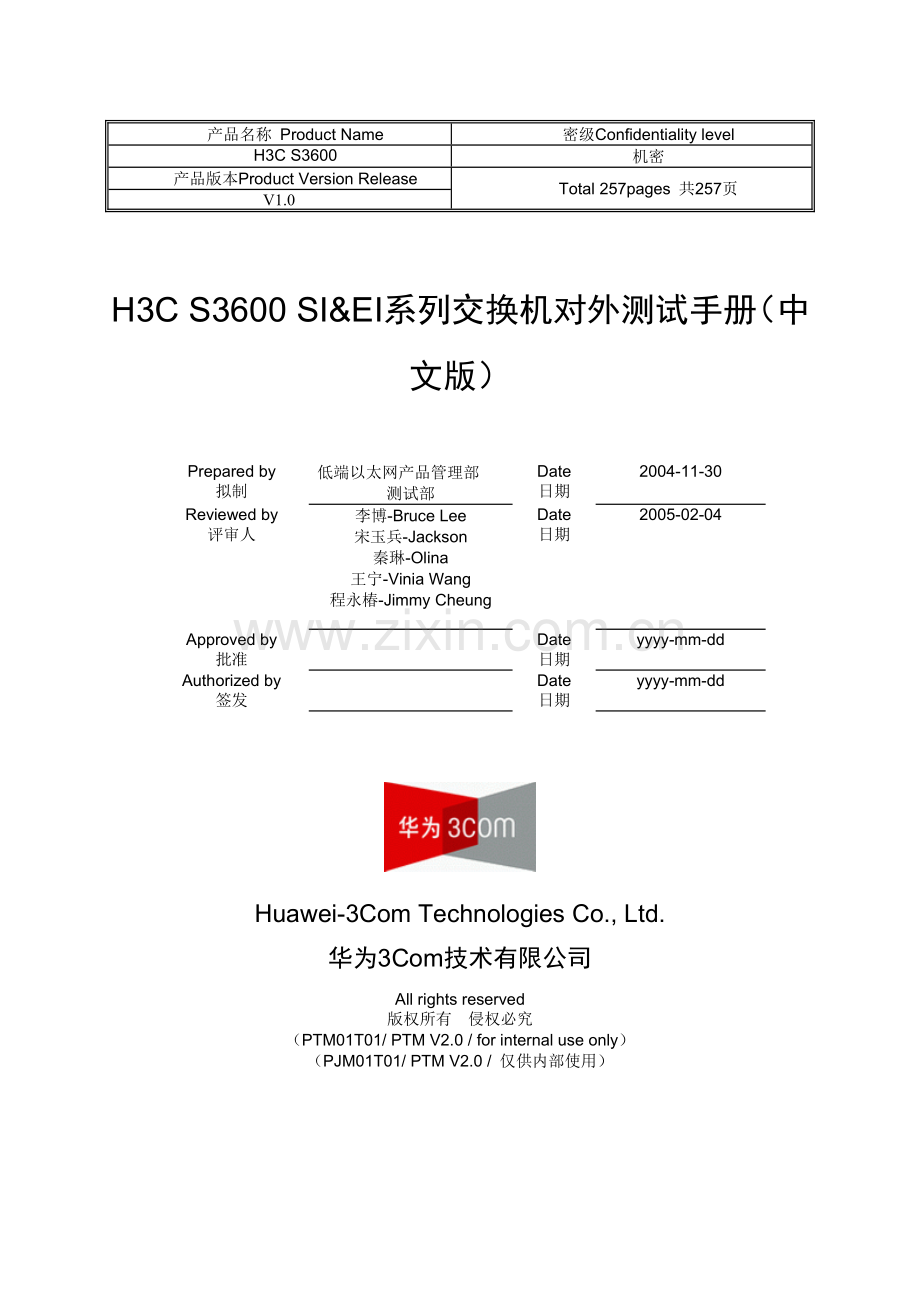

产品名称 Product Name
密级Confidentiality level
H3C S3600
机密
产品版本Product Version Release
Total 257pages 共257页
V1.0

H3C S3600 SI&EI系列交换机对外测试手册（中文版）

Prepared by
拟制
低端以太网产品管理部
测试部
Date
日期
2004-11-30
Reviewed by
评审人
李博-Bruce Lee
宋玉兵-Jackson
秦琳-Olina
王宁-Vinia Wang
程永椿-Jimmy Cheung

Date
日期
2005-02-04
Approved by
批准

Date
日期
yyyy-mm-dd
Authorized by
签发

Date
日期
yyyy-mm-dd

Huawei-3Com Technologies Co., Ltd.
华为3Com技术有限公司
All rights reserved
版权所有 侵权必究
（PTM01T01/ PTM V2.0 / for internal use only）
（PJM01T01/ PTM V2.0 / 仅供内部使用）

H3C S3600 SI&EI系列交换机对外测试手册（中文版）
Keywords 关键词：对外测试，低端交换机，H3C S3600

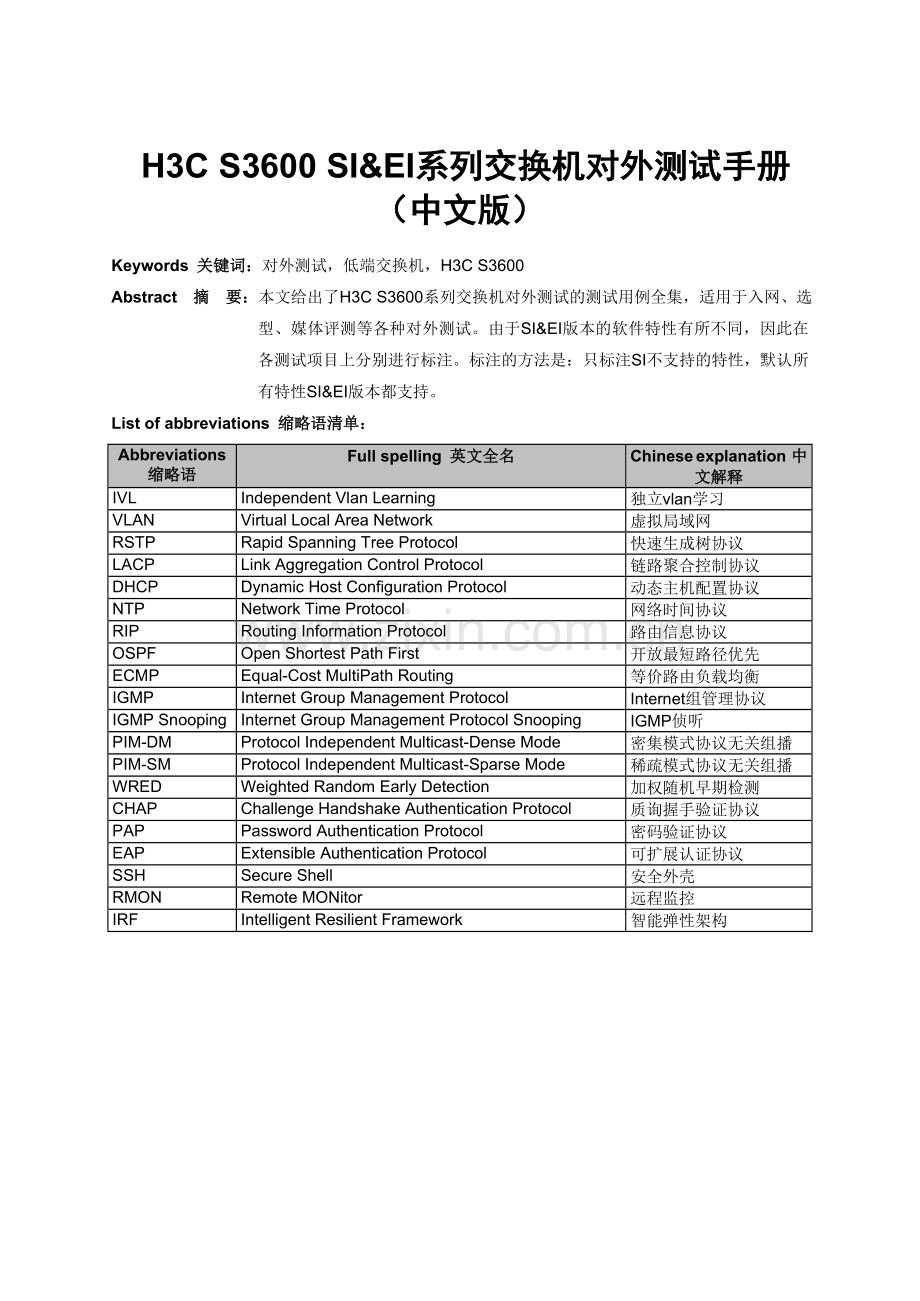

Abstract 摘 要：本文给出了H3C S3600系列交换机对外测试的测试用例全集，适用于入网、选型、媒体评测等各种对外测试。由于SI&EI版本的软件特性有所不同，因此在各测试项目上分别进行标注。标注的方法是：只标注SI不支持的特性，默认所有特性SI&EI版本都支持。
List of abbreviations 缩略语清单：
Abbreviations 缩略语
Full spelling 英文全名
Chinese explanation 中文解释
IVL
Independent Vlan Learning
独立vlan学习
VLAN
Virtual Local Area Network
虚拟局域网
RSTP
Rapid Spanning Tree Protocol
快速生成树协议
LACP
Link Aggregation Control Protocol
链路聚合控制协议
DHCP
Dynamic Host Configuration Protocol
动态主机配置协议
NTP
Network Time Protocol
网络时间协议
RIP
Routing Information Protocol
路由信息协议
OSPF
Open Shortest Path First
开放最短路径优先
ECMP
Equal-Cost MultiPath Routing
等价路由负载均衡
IGMP
Internet Group Management Protocol
Internet组管理协议
IGMP Snooping
Internet Group Management Protocol Snooping
IGMP侦听
PIM-DM
Protocol Independent Multicast-Dense Mode
密集模式协议无关组播
PIM-SM
Protocol Independent Multicast-Sparse Mode
稀疏模式协议无关组播
WRED
Weighted Random Early Detection
加权随机早期检测
CHAP
Challenge Handshake Authentication Protocol
质询握手验证协议
PAP
Password Authentication Protocol
密码验证协议
EAP
Extensible Authentication Protocol
可扩展认证协议
SSH
Secure Shell
安全外壳
RMON
Remote MONitor
远程监控
IRF
Intelligent Resilient Framework
智能弹性架构
测试点列表
1 PHYSICAL INTERFACE 10
1.1 ETHERNET 10
1.1.1 验证端口自协商/双工速率设定 10
1.1.2 验证半双工/全双工流量控制 11
1.1.3 验证广播/多播/未知单播抑制（百分比方式） 12
1.1.4 验证广播/多播/未知单播抑制（pps方式） 14
1.1.5 验证线序自适应（MDI/MDIX） 15
1.1.6 验证端口回环功能（内环/外环） 16
1.1.7 验证Jumbo帧功能（SI版本不支持） 16
1.1.8 验证模式键功能 17
2 LAN SWITCHING 18
2.1 MAC ADDRESSING 18
2.1.1 验证MAC地址学习（IVL） 18
2.1.2 验证MAC地址老化 19
2.1.3 验证MAC地址黑洞 20
2.1.4 验证MAC地址缓存能力（静态/动态） 20
2.1.5 验证MAC地址学习速率 22
2.2 VLAN 23
2.2.1 验证VLAN内互通 23
2.2.2 验证VLAN间隔离 24
2.2.3 验证VLAN的支持数目和范围 24
2.2.4 验证跨设备的VLAN互通 25
2.3 RSTP 26
2.3.1 验证环路阻塞功能 26
2.3.2 验证链路备份功能 27
2.3.3 验证边缘端口功能 28
2.3.4 验证BPDU Guard功能 29
2.3.5 验证Root Guard功能 31
2.3.6 验证STP Ignore VLAN功能 32
2.3.7 验证与STP互通 34
2.4 LINK AGGREGATION 35
2.4.1 验证手工聚合流量负载分担 35
2.4.2 验证手工聚合链路备份 36
2.4.3 验证静态聚合流量负载分担 37
2.4.4 验证静态聚合链路备份 39
2.4.5 验证动态聚合流量负载分担 40
2.4.6 验证动态聚合链路备份 42
2.4.7 验证LACP互通 43
3 IP ADDRESS & SERVICES 44
3.1 IP INTERFACES 44
3.1.1 验证VLAN interfaces支持的最大数目 44
3.1.2 验证Loopback接口支持最大数目 45
3.2 ARP 46
3.2.1 验证ARP表项学习和老化 46
3.2.2 验证ARP表项的最大数目（静态/动态） 47
3.3 DHCP RELAY 48
3.3.1 验证DHCP报文中继功能 48
3.3.2 验证从备份Server获取IP 49
3.3.3 验证对BOOTP报文的中继 50
3.4 UDP-HELPER 51
3.4.1 验证对UDP广播报文的中继 51
3.4.2 验证向多个备份Server中继UDP报文 52
3.5 DHCP/BOOTP CLIENT 53
3.5.1 验证DHCP Client功能 53
3.5.2 验证BOOTP Client功能 54
3.6 NTP 55
3.6.1 验证Unicast服务器模式 55
3.6.2 验证Peer模式 57
3.6.3 验证广播服务器/客户模式 58
3.6.4 验证组播服务器/客户模式 60
3.6.5 验证NTP访问控制权限 61
3.6.6 验证NTP报文 62
4 IP ROUTING 64
4.1 STATIC ROUTING 64
4.1.1 验证静态/缺省路由选路功能 64
4.1.2 验证静态/缺省路由迭代功能 65
4.2 RIP 66
4.2.1 验证RIPv1&v2选路 66
4.2.2 验证RIP认证 67
4.2.3 验证路由引入 69
4.2.4 验证路由聚合 70
4.2.5 验证路由过滤 72
4.2.6 验证RIPv1&v2互通 73
4.3 OSPF（SI版本不支持） 74
4.3.1 验证OSPF选路 74
4.3.2 验证OSPF认证 76
4.3.3 验证路由引入 78
4.3.4 验证缺省路由发布 80
4.3.5 验证区域路由聚合和引入路由聚合 81
4.3.6 验证路由过滤 83
4.3.7 验证STUB区 85
4.3.8 验证NSSA区 87
4.3.9 验证虚连接 88
4.4 ECMP 90
4.4.1 验证静态路由ECMP 90
4.4.2 验证动态路由ECMP(SI版本不支持) 91
4.5 ROUTING POLICY 92
4.5.1 验证路由输出过滤策略 92
4.5.2 验证路由输入过滤策略 94
4.5.3 验证基于网关的输入过滤策略 96
4.5.4 验证基于前缀列表和网关的输入过滤策略 98
4.5.5 验证路由策略的组合应用 100
5 MULTICAST 102
5.1 IGMP SNOOPING 102
5.1.1 验证IGMP报文处理 102
5.1.2 验证组播数据流转发 104
5.1.3 验证表项老化 104
5.2 IGMP（SI版本不支持） 105
5.2.1 验证IGMP报文处理 105
5.2.2 验证查询路由器选举 107
5.2.3 验证多播组过滤策略 108
5.2.4 验证IGMP host-join 109
5.3 PIM SM/DM（SI版本不支持） 110
5.3.1 验证动态路由下多播的转发 110
5.3.2 验证动态路由下PIM DM多播转发 112
5.3.3 验证静态路由下多播的转发 114
5.3.4 验证组播表项老化 115
5.3.5 验证PIM Border 117
6 QOS 119
6.1 802.1P 119
6.1.1 验证端口配置802.1P优先级功能 120
6.1.2 验证Priority Trust 121
6.1.3 验证802.1P与队列的映射 122
6.2 QUEUE SCHEDULE 124
6.2.1 验证SP队列调度方式 124
6.2.2 验证WRR队列调度方式 125
6.2.3 验证WFQ方式 126
6.2.4 验证SP+WRR队列调度方式 127
6.2.5 验证SP+WFQ方式 128
6.3 RATE LIMIT 129
6.3.1 验证匹配ACL的流进行限速 129
6.3.2 验证入端口限速（line-rate inbound） 131
6.3.3 验证出端口限速（line-rate outbound） 131
6.3.4 验证限速粒度 132
6.4 PRIORITY 133
6.4.1 验证设定本地优先级 133
6.4.2 验证标记802.1P优先级 134
6.4.3 验证标记IP precedence优先级 135
6.4.4 验证标记DSCP优先级 136
6.4.5 验证Inbound/Outbound标记优先级的处理 137
6.5 QOS REDIRECTION 138
6.5.1 验证重定向到端口 138
6.5.2 验证Inbound/Outbound对于报文重定向的处理 139
6.6 FLOW STATISTIC 141
6.6.1 验证匹配ACL的流量统计功能 141
6.7 Qos-profile 142
6.7.1 验证手工下发Qos-profile 142
6.7.2 验证动态下发Qos-profile（port-based） 143
6.7.3 验证动态下发Qos-profile（user-based） 145
6.8 WRED 146
7 SECURITY 147
7.1 ACL 147
7.1.1 验证L2 filtering-基于VLAN ID 147
7.1.2 验证L2 filtering-基于802.1P 148
7.1.3 验证L2 filtering-基于MAC 149
7.1.4 验证L2 filtering-基于L2 Protocol 150
7.1.5 验证L3 filtering-基于IP 151
7.1.6 验证L3 filtering-基于TOS 151
7.1.7 验证L3 filtering-基于L3 protocol 152
7.1.8 验证L4 filtering（L4 port） 153
7.1.9 验证用户自定义filtering 154
7.1.10 验证L2/L3/L4组合 156
7.1.11 验证Inbound/Outbound处理 157
7.1.12 验证ACL下发后的转发性能 158
7.1.13 验证时间段功能测试 159
7.2 PORT ISOLATE 160
7.2.1 验证组内端口两两隔离 160
7.2.2 验证组内和组外端口不隔离 161
7.3 MAC BINDING 162
7.3.1 验证限制MAC地址学习数目 162
7.3.2 验证MAC地址静态绑定 164
7.4 ACCESS MANAGEMENT 165
7.4.1 验证IP地址绑定 165
7.5 DHCP SECURITY 166
7.5.1 验证固定IP用户保护 166
7.5.2 非法用户禁止访问 167
7.6 802.1X 168
7.6.1 验证本地认证 168
7.6.2 验证远程认证 169
7.6.3 验证认证类型（CHAP/PAP/EAP） 170
7.6.4 验证端口认证模式（MAC-based/Port-based） 171
7.6.5 验证DHCP-launch触发认证 172
7.6.6 验证远程认证/计费服务器主备切换 173
7.6.7 验证端口控制方式 175
7.6.8 验证本地用户绑定（PORT/VLAN/MAC/IP） 176
7.6.9 验证远程用户绑定（静态/动态） 177
7.6.10 验证动态下发QOS/ACL 178
7.6.11 验证动态下发VLAN 179
7.6.12 验证Proxy检测 180
7.6.13 验证验证信使服务 181
7.6.14 验证闲置切断功能 182
7.6.15 验证按时长计费 183
7.6.16 验证按流量计费 183
7.6.17 验证计费可选 184
7.7 CENTRAL MAC AUTHENTICATION（SI版本不支持） 185
7.7.1 验证本地集中MAC认证 185
7.7.2 验证远程集中MAC认证 187
7.8 SSHv1.5 188
7.8.1 验证口令身份认证 188
7.8.2 验证RSA身份认证 190
7.8.3 验证两种身份认证兼容 193
7.8.4 验证远程口令身份认证 195
7.8.5 验证用户和身份认证不匹配 197
8 VOICE 200
8.1 VOICE VLAN 200
8.1.1 验证Auto Voice-vlan功能 200
8.1.2 验证与Untagged类型IP电话互通 201
8.1.3 验证与Tagged类型IP电话互通 202
9 NETWORK MANAGEMENT 204
9.1 USER LOGIN 204
9.1.1 验证Console用户登录/注销 204
9.1.2 验证telnet用户登录/注销 205
9.1.3 验证telnet用户的访问控制 207
9.1.4 验证命令级别的设定 208
9.2 DEVICE MANAGEMENT 209
9.2.1 验证电源/风扇监控和报警 209
9.2.2 验证Bootrom访问状态设定 210
9.2.3 验证Bootrom启动模式设定（normal/fast） 211
9.2.4 验证Password Recovery 211
9.3 SNMP 212
9.3.1 验证Get/GetNext操作 212
9.3.2 验证Set操作 213
9.3.3 验证v2c、v3 Getbulk操作 214
9.3.4 验证标准Trap 216
9.4 RMON 218
9.4.1 验证统计组 218
9.4.2 验证RMON历史组 219
9.4.3 验证RMON事件组 220
9.4.4 验证RMON告警组（扩展告警） 222
9.5 SYSLOG 224
9.5.1 验证日志主机功能 224
9.5.2 验证支持最大日志主机 225
9.6 PORT MIRROR 226
9.6.1 验证对单个端口进行镜像 226
9.6.2 验证对多个端口进行镜像 228
9.6.3 验证不同VLAN内端口镜像 229
9.7 WEB 230
9.7.1 验证WEB的启动和访问控制 230
9.7.2 验证WEB网管界面显示 231
9.7.3 验证WEB各模块配置功能 232
9.7.4 验证WEB与主流浏览器的兼容性 233
10 IRF 234
10.1 IRF FUNDAMENTAL 234
10.1.1 验证IRF建立条件 234
10.1.2 验证IRF认证 235
10.1.3 验证自动编号 237
10.1.4 验证IRF支持最大UNIT数目 237
10.2 IRF USABILITY 238
10.2.1 验证分布式二层线速转发 238
10.2.2 验证分布式三层线速转发 239
10.2.3 验证分布式链路聚合（SI版本不支持） 240
10.2.4 验证IRF支持等价路由（SI版本不支持动态ECMP） 241
10.3 IRF MANAGEABILITY 243
10.3.1 验证通过一个IP多种方式管理IRF所有UNIT 243
10.3.2 验证系统资源的统一监控 244
11 PERFORMANCE 244
11.1 L2 PERFORMANCE 245
11.1.1 验证L2吞吐量 245
11.1.2 验证时延 245
11.1.3 验证帧丢失率 246
11.1.4 验证背对背 247
11.1.5 验证二层全网状吞吐量 248
11.1.6 验证二层部分网状吞吐量 249
11.2 L3 PERFORMANCE 250
11.2.1 验证吞吐量 250
11.2.2 验证时延 251
11.2.3 验证帧丢失率 251
11.2.4 验证背对背 252
11.2.5 验证三层全网状吞吐量 253
11.2.6 验证三层部分网状吞吐量 254
11.3 MULTICAST PERFORMANCE 255
11.3.1 验证组播容量 255
11.3.2 验证组播端口复制能力（SI版本不支持） 256
11.4 SYSTEM RECOVERY 256
11.4.1 验证复位时间 256
11.4.2 验证系统恢复时间 257

1 PHYSICAL INTERFACE
1.1 ETHERNET
1.1.1 验证端口自协商/双工速率设定
测试目的：
验证端口自协商/双工速率设定
遵循标准：
设备端口的速率和双工状态应支持自协商、强制设定，本测试即验证端口分别在自协商、强制设定状态下的互通和报文发送
测试设计：
分别验证如下几种组合：
本端 对端
自协商 自协商
自协商 速率、双工强制
自协商 速率强制、双工auto
自协商 速率auto、双工强制
速率、双工强制 速率、双工强制
速率强制、双工auto 速率强制、双工auto
速率auto、双工强制 速率auto、双工强制
说明：GE口的速率只支持强制为1000M和auto模式，双工状态不能设定
测试配置及连接关系（图示）：
PORT1
PORT2
PORT3
PORT4
DUT1
DUT2
SMB

测试步骤：

1. 按照测试设计，PORT2对应为本端，PORT3对应为对端，依次进行各种组合的设定，预期结果1；
2. 在步骤1基础上，针对各种组合，用SMB向PORT1发线速广播报，预期结果2。
预期结果：
1. PORT2、PORT3连接的链路可以正常up；
2. SMB可以从PORT4收到线速广播报文。
测试说明：

1.1.2 验证半双工/全双工流量控制
测试目的：
验证端口半双工流控
遵循标准：

测试设计：
流控是一种避免拥塞情况下丢帧的方法总称，是一种当接收或转发缓存出现拥塞时，设备会通过向产生流量的源方向发送拥塞信号或流控帧避免丢帧的方法。应用了流控的设备在过载情况下应该不会丢帧。
在半双工的条件下，在发方的端口上不会收到流控帧，但是收发双方的流量之和应该相等。
测试配置及连接关系（图示）：
PORT 1…4
DUT
SMB

测试步骤：

1. DUT的PORT1-4端口和SMB端口为半双工模式，端口速率一致
2. 在端口4上配置一个静态mac0-0-1，vlan1
3. 关闭PORT1-4端口的流控，SMB从PORT1、PORT2、PORT3发送目的mac是0-0-1的单播报文，线速发送。预期结果1；
4. 打开PORT1-3端口的流控，SMB从PORT1、PORT2、PORT3发送目的mac是0-0-1的单播报文，线速发送。预期结果2。
预期结果：
1. 发送方流量之和远远大于收方流量，大量丢包；
2. 发方的流量之和和收方的流量相等，不会出现丢包。
测试说明：
不支持跨堆叠的流控

测试目的：
端口全双工流控
遵循标准：
IEEE 802.3x
测试设计：
流控是一种避免拥塞情况下丢帧的方法总称，是一种当接收或转发缓存出现拥塞时，设备会通过向产生流量的源方向发送拥塞信号或流控帧避免丢帧的方法。应用了流控的设备在过载情况下应该不会丢帧。
在全双工的条件下，在发方的端口上会收到流控帧，但是收发双方的流量之和应该相等。
测试配置及连接关系（图示）：
PORT 1…4
DUT
SMB

测试步骤：

1. DUT的PORT1-4端口和SMB端口为全双工模式，端口速率一致
2. 在端口4上配置一个静态mac0-0-1，vlan1
3. 关闭PORT1-4端口的流控，SMB从PORT1、PORT2、PORT3发送目的mac是0-0-1的单播报文，线速发送报文。预期结果1；
4. 打开PORT1-3端口的流控，SMB从PORT1、PORT2、PORT3发送目的mac是0-0-1的单播报文，线速发送报文。预期结果2。
预期结果：
1. 发送方流量之和远远大于收方流量，大量丢包；
2. 发方的流量之和和收方的流量相等，不会出现丢包，并在发方端口上可以抓到Pause帧。
测试说明：
GE端口的流量控制也应能正常工作
不支持跨堆叠的流控

1.1.3 验证广播/多播/未知单播抑制（百分比方式）
测试目的：
验证广播/多播/未知单播报文抑制
遵循标准：

测试设计：
测试端口广播/多播/未知单播报文抑制功能
测试配置及连接关系（图示）：
PORT 1…4
DUT
SMB

测试步骤：

1. 进入Port 1、Port 2的端口视图。
2. 分别在两个端口上配置命令行broadcast-suppression 5 。
3. 在Port 1和SMB相连的端口上线速发送目的地址为ffff.ffff.ffff，长度为64字节的广播包。然后在Port 2、Port 3上用SMB Counters观察。预期结果1
4. 执行步骤2的命令行，将抑制比例从10开始设置，直到100％，然后用SMB Counters观察端口port2，port3上的流量，预期结果2。
5. 将上述的发送端的报文长度分别设置为256字节，1518字节，然后重复上述的步骤1-4，预期结果3。
6. 设定端口抑制为多播抑制，SMB向PORT1线速发送多播报文，重复步骤2-5，预期结果为1-3；
7. 设定端口抑制为未知单播抑制，SMB向PORT1线速发送目的MAC为交换机未学习的单播报文，重复步骤2-5，预期结果1-3。
预期结果：
1. 可以看到端口port 2和端口port 3上接收的流量基本是端口port1上发送的流量的5％。
2. 可以看到端口port 2和端口port 3上接收的流量基本是端口port1上发送的流量的10％-95％；当抑制比例设置为100%时，实际上就是不进行抑制，这时接收端和发送端的流量相等。
3. 设置为其他长度后，随着报文长度的增加，接收端口的收包速率（吞吐量）会有较大的误差，但是pps（packets per second）计数的结果保持不变。
测试说明：
1. 3600实现的是基于入端口的接收抑制，所以结果1中，无论出端口是否使能广播抑制，皆可以看到报文被抑制；
2. 关于结果3：3600的抑制是按照pps（packets per second）方式实现的，所以，在按照百分比方式设置抑制时，其实是用发送端口的最大限速×抑制比得到抑制速率，再按照64字节的报文长度计算出该速率下的pps值，而端口是按照该pps值进行抑制的。所以，报文长度增加了，但是端口上每秒钟的报文抑制数量不会改变，结果吞吐量的计算上会有较大的误差。

1.1.4 验证广播/多播/未知单播抑制（pps方式）
测试目的：
验证按照每秒多少个报文的方式进行广播/多播/未知单播报文抑制功能
遵循标准：

测试设计：
PPS方式将严格按照所设定的每秒报文个数进行抑制，比百分比方式更精确。FE端口的设置范围为<1-144810>，GE端口的设置范围为<1-262143>
测试配置及连接关系（图示）：
PORT 1…4
DUT
SMB

测试步骤：

1. 进入Port 1、Port 2的端口视图。
2. 分别在两个端口上配置命令行broadcast-suppression pps 2000。
3. 在Port 1和SMB相连的端口上线速发送目的地址为ffff.ffff.ffff，长度为64字节的广播包。然后在Port 2、Port 3上用SMB Counters观察。预期结果1
4. 执行步骤2的命令行，分别设置最小、最大值的报文抑制个数，然后用SMB Counters观察端口port2，port3上的流量，预期结果2。
5. 将上述的发送端的报文长度分别设置为256字节，1518字节，然后重复上述的步骤1-4，预期结果3。
6. 设定端口抑制为多播抑制，SMB向PORT1线速发送多播报文，重复步骤2-5，预期结果为1-3；
7. 设定端口抑制为未知单播抑制，SMB向PORT1线速发送目的MAC为交换机未学习的单播报文，重复步骤2-5，预期结果1-3。
预期结果：
1. 可以看到端口port 2和端口port 3上接收的流量为2000 pps；
2. 接收到的流量为设定值；
3. 设置为其他长度后，接收端接收到的广播流量按照设置的值进行增减，且没有误差。
测试说明：
需要注意的是：3600的GE最大只能支持到262143。

1.1.5 验证线序自适应（MDI/MDIX）
测试目的：
验证线序自适应（MDI/MDIX）
遵循标准：

测试设计：
以太网交换机设备的Ethernet端口一般都支持线序自适应功能，给组网带来便利。
测试配置及连接关系（图示）：
PORT1
PORT2
PORT3
PORT4
DUT1
DUT2
SMB

测试步骤：

1. 连接PORT2、PORT3的网线为直通网线；
2. Port2上设置mdi across，
3. Port3上设置mdi across，得到结果1
4. Port3上设置mdi normal，得到结果2
5. Port3上设置mdi auto，得到结果1
6. Port2上设置mdi normal，
7. Port3上设置mdi normal，得到结果1
8. Port3上设置mdi across，得到结果2
9. Port3上设置mdi auto，得到结果1
10. Port2上设置mdi auto，
11. Port3上设置mdi normal，得到结果1
12. Port3上设置mdi across，得到结果1
13. Port3上设置mdi auto，得到结果1
预期结果：
1. Port3的状态up
2. Port3的状态down
测试说明：
若PORT2、PORT3的连线采用交叉网线，则所有测试项中，两个端口中至少有一个配置为auto类型的测试项的结果不变，其他的测试项，预期结果都将相反。

1.1.6 验证端口回环功能（内环/外环）
测试目的：
验证端口回环功能(内环,外环)
遵循标准：

测试设计：
环回测试可以用于检验端口的状态是否正常，是否可用。
测试配置及连接关系（图示）：
单机
测试步骤：

1. 内环：在端口视图下使用loopback internal命令，得到结果1
2. 外环：在被测试端口上插上外环头，在端口视图下使用loopback external命令，得到结果2
预期结果：
1. 交换机打印：Loopback internal succeeded.
2. 交换机打印：Loopback external succeeded.
测试说明：

1.1.7 验证Jumbo帧功能（SI版本不支持）
测试目的：
验证Jumbo帧功能
遵循标准：

测试设计：
发送超长帧来检测交换机对超长帧的发送，3600缺省端口下支持Jumbo帧。
测试配置及连接关系（图示）：
PORT1
PORT2
PORT3
PORT4
DUT1
DUT2
SMB

测试步骤：

1. 用SMB从port4线速发送9000bytes的超长帧，结果1
2. 在port4配置： undo jumboframe enable
3. 用SMB从port4线速发送9000bytes的超长帧，结果2
预期结果：
1. 在port6用SMB可以接收到这些超长帧
2. 在port6用SMB接收不到到这些超长帧
测试说明：
测试中，测试仪器（SMB）也要使能jumbo帧功能

1.1.8 验证模式键功能
测试目的：
验证模式键功能
遵循标准：

测试设计：
通过设备面板上的模式键，用户可以切换端口LED显示的各种含义。目前3600只支持速率和双工两种含义
测试配置及连接关系（图示）：
PORT1
PORT2
PORT3
PORT4
DUT1
DUT2
SMB

测试步骤：

1. 如组网图，使用DUT1的模式，观察PORT1、PORT2的速率和双工状态，预期结果1。
预期结果：
1. 每个端口的LED能随模式键的切换，分别显示当前端口的速率或者双工状态：绿色表示工作在高速/全双工状态，黄色表示工作在低速/半双工状态。
2. 对于用于堆叠的端口，当模式键切换到显示速率状态时，LED显示的为当前端口的堆叠状态（堆叠口一定工作在高速状态，速率状态不用显示）：绿色表示环形堆叠，黄色表示链型堆叠，绿色均匀闪烁状态表示堆叠端口因为某种原因处于隔离状态。
测试说明：

2 LAN SWITCHING
2.1 MAC ADDRESSING
2.1.1 验证MAC地址学习（IVL）
测试目的：
验证IVL MAC地址学习方式
遵循标准：
IEEE 802.1Q
测试设计：
IVL方式的MAC地址学习，即相同的MAC地址在不同的VLAN中可以同时被学习。
测试配置及连接关系（图示）：
PORT 1…4
DUT
SMB

测试步骤：

1. 创建4个VLAN 1-4，分别包括端口PORT1-4；
[DUT]vlan 2
[DUT-vlan2]port port2
2. SMB向PORT1-4发送源MAC相同（0-0-1）的报文，预期结果1。
预期结果：
1. 用display mac-address命令查看，VLAN 1-4中分别都学习到MAC 0-0-1。
测试说明：

2.1.2 验证MAC地址老化
测试目的：
验证MAC地址老化
遵循标准：

测试设计：
设置老化时间，观察动态MAC地址是否按时进行老化
测试配置及连接关系（图示）：
PORT 1…4
DUT
SMB

测试步骤：

1. 进入系统视图，初始化环境，删除被测系统的所有MAC地址。
2. 将MAC地址设置为老化，老化时间T1＝10
3. 通过SMB向PORT1发送10个源MAC增长的报文，
4. 查询MAC地址，结果1
5. 每隔10秒钟查询一次MAC地址，结果2
预期结果：
1. 显示10个的MAC地址
2. 学习到的10个MAC已经老化，已经查询不到了。
测试说明：

2.1.3 验证MAC地址黑洞
测试目的：
验证MAC地址黑洞
遵循标准：

测试设计：
设定一个MAC地址的状态为黑洞状态后，则无论报文的目的MAC为该黑洞地址，还是源MAC地址为该黑洞地址，则都会被过滤掉。
测试配置及连接关系（图示）：
PORT 1…4
DUT
SMB

测试步骤：

1. 进入全局配置，初始化环境，删除被测系统的所有MAC地址。
2. 将MAC地址黑洞为0001-0001-0001，端口为port1，属于vlan1
3. 通过SMB向PORT1发送源MAC为0001-0001-0001的未知单播报文，通过PORT2捕获报文，得到预期结果1
4. 通过SMB向PORT2发送目的MAC为0001-0001-0001的未知单播报文，通过PORT2捕获报文，得到预期结果2
预期结果：
1. port2端口捕获不到报文。
2. port1端口捕获不到报文
测试说明：

2.1.4 验证MAC地址缓存能力（静态/动态）
测试目的：
支持最大数量的静态MAC地址数目
遵循标准：
RFC 2544
测试设计：
验证设备支持创建的最大静态MAC地址数目。
测试配置及连接关系（图示）：
PORT 1…4
DUT
SMB

测试步骤：

1. PORT1-4在同一个VLAN内；
2. 构造脚本在DUT的PORT1端口上创建大量的静态MAC，直至设备提示无法创建为止；
3. 查询创建的静态MAC地址情况，预期结果1；
4. SMB从PORT2发送报文，目的MAC为步骤1所创建的MAC，预期结果2；
5. 删除创建的静态MAC，预期结果3
预期结果：
1. 可以正常显示所有的静态MAC地址情况。
2. SMB可以从PORT1接收到报文，从PORT3、PORT4不能接收到报文；
3. 无法查询到创建的静态MAC地址。
测试说明：

测试目的：
支持最大数量的动
