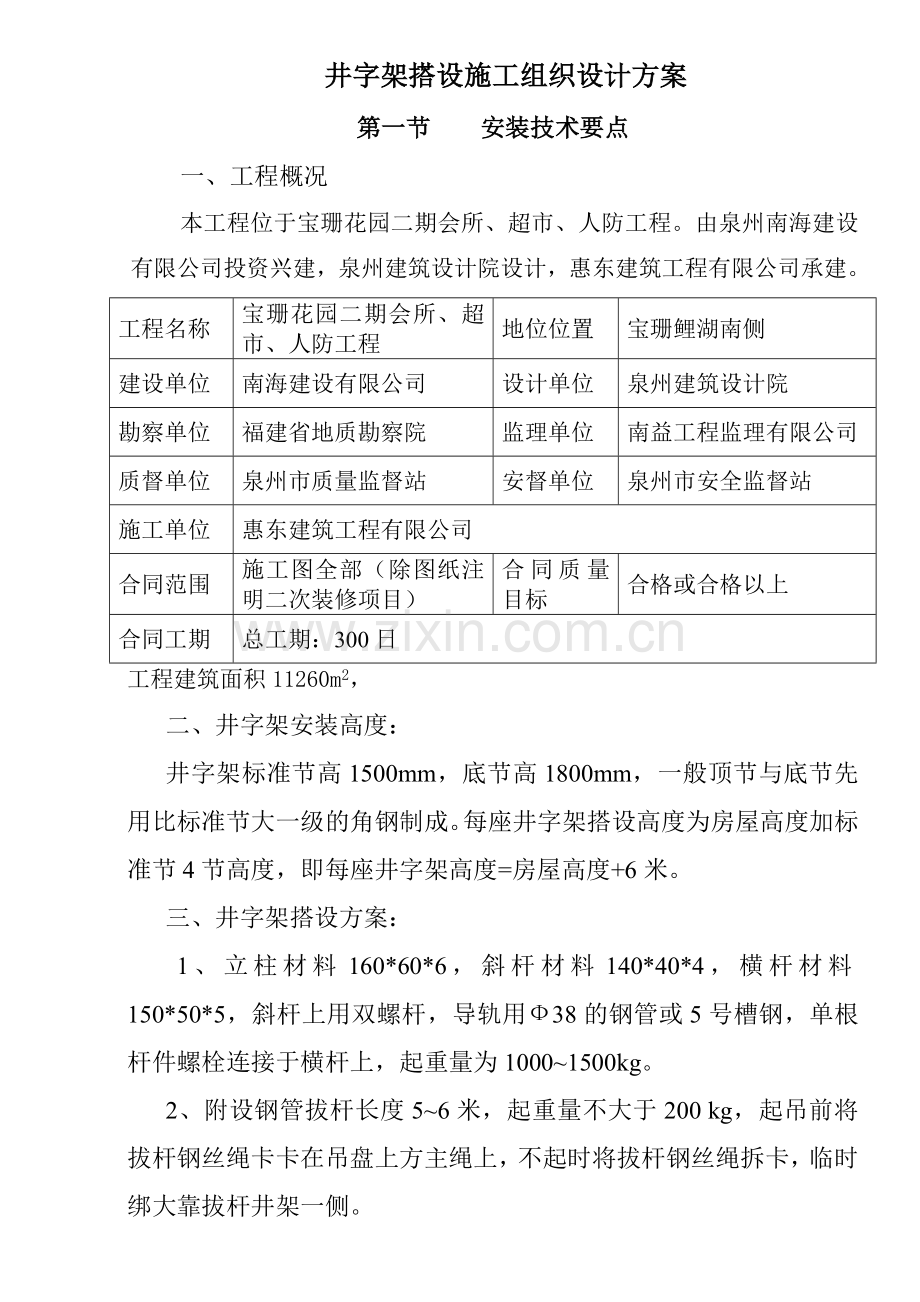

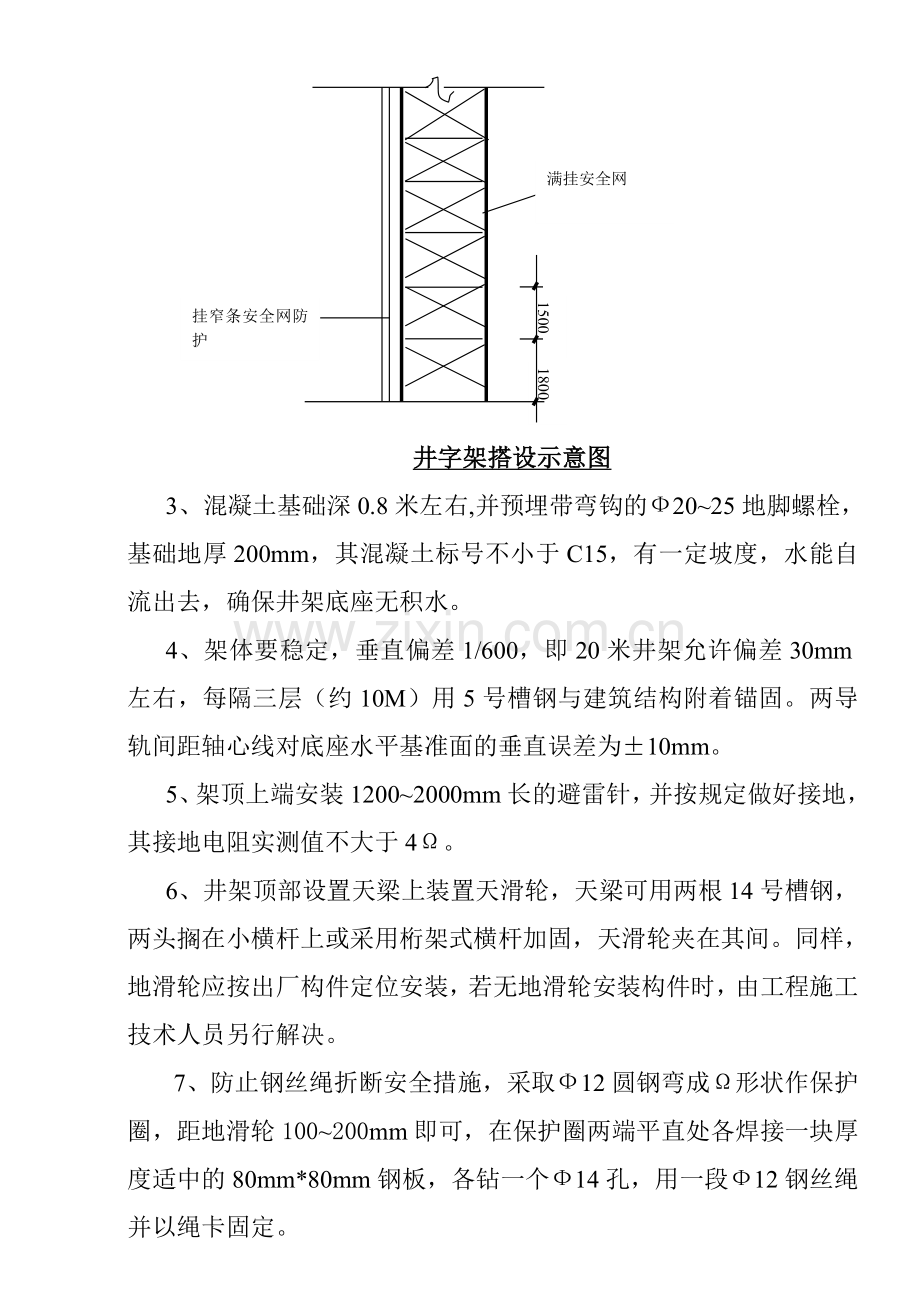

井字架搭设施工组织设计方案第一节 安装技术要点一、工程概况本工程位于宝珊花园二期会所、超市、人防工程。由泉州南海建设有限公司投资兴建，泉州建筑设计院设计，惠东建筑工程有限公司承建。 工程名称宝珊花园二期会所、超市、人防工程地位位置宝珊鲤湖南侧建设单位南海建设有限公司设计单位泉州建筑设计院勘察单位福建省地质勘察院监理单位南益工程监理有限公司质督单位泉州市质量监督站安督单位泉州市安全监督站施工单位惠东建筑工程有限公司合同范围施工图全部（除图纸注明二次装修项目）合同质量目标合格或合格以上合同工期总工期：300日工程建筑面积11260m2， 二、井字架安装高度：井字架标准节高1500mm，底节高1800mm，一般顶节与底节先用比标准节大一级的角钢制成。每座井字架搭设高度为房屋高度加标准节4节高度，即每座井字架高度=房屋高度+6米。三、井字架搭设方案：1、立柱材料160*60*6，斜杆材料140*40*4，横杆材料150*50*5，斜杆上用双螺杆，导轨用38的钢管或5号槽钢，单根杆件螺栓连接于横杆上，起重量为10001500kg。2、附设钢管拔杆长度56米，起重量不大于200 kg，起吊前将拔杆钢丝绳卡卡在吊盘上方主绳上，不起时将拔杆钢丝绳拆卡，临时绑大靠拔杆井架一侧。满挂安全网1500挂窄条安全网防护1800井字架搭设示意图3、混凝土基础深0.8米左右,并预埋带弯钩的2025地脚螺栓，基础地厚200mm，其混凝土标号不小于C15，有一定坡度，水能自流出去，确保井架底座无积水。4、架体要稳定，垂直偏差1/600，即20米井架允许偏差30mm左右，每隔三层（约10M）用5号槽钢与建筑结构附着锚固。两导轨间距轴心线对底座水平基准面的垂直误差为10mm。5、架顶上端安装12002000mm长的避雷针，并按规定做好接地，其接地电阻实测值不大于4。6、井架顶部设置天梁上装置天滑轮，天梁可用两根14号槽钢，两头搁在小横杆上或采用桁架式横杆加固，天滑轮夹在其间。同样，地滑轮应按出厂构件定位安装，若无地滑轮安装构件时，由工程施工技术人员另行解决。7、防止钢丝绳折断安全措施，采取12圆钢弯成形状作保护圈，距地滑轮100200mm即可，在保护圈两端平直处各焊接一块厚度适中的80mm*80mm钢板，各钻一个14孔，用一段12钢丝绳并以绳卡固定。8、当钢丝绳在卷筒边时，与卷筒轴中垂线的夹交不大于2。当钢丝绳在卷筒中间位置时，地滑轮的位置应于卷筒轴心线垂直，并确保其距离不少于15米。9、通过地滑轮后至卷扬机前这一段钢丝绳就应用红砖砌沟，上盖旧模板保护，其间设置不少于2个滚托。同时要用12圆钢弯成形状并固定，以防止钢丝绳回弹。10、吊盘要设安全门，门应内开或向上推开，若使用钢门帘时， 则帘底至吊盘底板上的距离不大于250mm，门帘高度不低于1950mm。11、在吊盘上顶部横梁两端安装断绳保险装置，并在导轨上每隔300mm焊接一节12圆钢。12、悬挂吊盘的钢丝绳的连接方式，一端绕过套环后与主绳用绳卡夹紧，绳卡数量不得少于三个，第一个绳卡距套环中心250mm（紧靠套环），第二个绳卡距离第一个绳卡150mm，第三个绳卡第二个绳卡200mm，并留有安全弯（死首），大约成一个形状，最后一个绳卡距绳头不小于150mm，每个绳卡拧紧到钢丝绳压扁1/3为宜。13、每层应安装停靠装置，若没有配套构件时，可用钢管依样仿制，用滚珠轴承减少摩擦力。14、将电气限们开关串接在卷扬机主电机的控制回路上，各停层机械门锁要装置安全联锁开关。15、用铃声和灯装置钮组成通信联络信号。16、各层通往卸料栈桥入品处应设置活动安全门，门的高度1200mm用10200圆钢焊接双扇合缝处设插销，安全门两侧用方木上下顶紧，并与门钩相应位置嵌入门环，下环距楼地面不大于250mm，以利安装、拆卸。17、钢丝绳选择，根据卷扬机滚筒直径为钢丝绳直径40倍左右，因此，钢丝绳采用12.5mm，GB1102-74绳6*19股（1+6+12）。18钢丝绳缆风绳：当井架高度10米时，在井架四周设第一道缆风绳（夹角同第一道），靠近楼房一侧 应事先套入塑料套管，以便楼板浇筑后拆卸。19、卷扬机捧必须设在视线无障碍的地方，其大小应满足操作需要。操作处与卷扬机净距1500mm，卷扬机前、左、右不设板壁。20、卷扬机的机座应做到机前双地锚顶实，机后有一地锚拉固，地锚的长、宽、深为1000mm*600mm*1500mm，然后用12.5mm以上钢丝绳与卷扬机栓牢。第二节 角钢井架、卷扬机安装与拆除安全交底：1、操作人员装、拆上落井架时，不准穿硬底和带钉易滑的鞋靴，必须配戴安全带和安全帽，并将帽带扣好；2、施工时井架周围约10米范围内应做围栏，禁止非工作人员进入，靠近交通道路或有人操作的地方，还要设置防护栏板；3、使用井架，井架的三个侧面要满挂安全网或竹篾；4、操作人员应尽量站在脚踏板上进行操作，工具（螺丝、板手等）应妥善地放在工具袋里，悬挂在不易坠落的稳固位置上；5、严禁任何人乘坐吊盘上落；6、严禁酒后高空作业；7、安装或拆卸井架的材料应通过导向轮用尼龙绳逐根提升或放下，禁止从上往下丢料，以防伤人；8、凡遇恶劣天气（强风、暴雨、雷电等）影响施工安全时，应停止作业。深圳市石岩镇石建兴建筑工程有限公司测量学模拟试卷一、 单项选择题（每小题1 分，共20 分）在下列每小题的四个备选答案中选出一个正确的答案，并将其字母标号填入题干的括号内。得分评卷人复查人1经纬仪测量水平角时，正倒镜瞄准同一方向所读的水平方向值理论上应相差（A ）。A 180 B 0 C 90 D 2702. 1：5000地形图的比例尺精度是（ D ）。A 5 m B 0.1 mm C 5 cm D 50 cm 3. 以下不属于基本测量工作范畴的一项是（ C）。A 高差测量 B 距离测量 C 导线测量 D 角度测量4. 已知某直线的坐标方位角为220，则其象限角为（D ）。A 220 B 40 C 南西50 D 南西405. 由一条线段的边长、方位角和一点坐标计算另一点坐标的计算称为（A ）。A 坐标正算 B 坐标反算 C 导线计算 D 水准计算6. 闭合导线在X轴上的坐标增量闭合差（ A ）。A为一不等于0的常数 B 与导线形状有关 C总为0 D 由路线中两点确定7. 在地形图中，表示测量控制点的符号属于（D ）。A 比例符号 B 半依比例符号 C 地貌符号 D 非比例符号8. 在未知点上设站对三个已知点进行测角交会的方法称为（A ）。A 后方交会 B 前方交会 C 侧方交会 D 无法确定9. 两井定向中不需要进行的一项工作是（C ）。A 投点 B 地面连接 C 测量井筒中钢丝长度 D 井下连接10. 绝对高程是地面点到（ C ）的铅垂距离。A 坐标原点 B任意水准面 C 大地水准面 D 赤道面11下列关于等高线的叙述是错误的是：（A ）A 高程相等的点在同一等高线上B 等高线必定是闭合曲线，即使本幅图没闭合，则在相邻的图幅闭合C 等高线不能分叉、相交或合并D 等高线经过山脊与山脊线正交12下面关于非比例符号中定位点位置的叙述错误的是（B ）A几何图形符号，定位点在符号图形中心B符号图形中有一个点，则该点即为定位点C宽底符号，符号定位点在符号底部中心D底部为直角形符号，其符号定位点位于最右边顶点处13下面关于控制网的叙述错误的是（D ）A 国家控制网从高级到低级布设B 国家控制网按精度可分为A、B、C、D、E五等C 国家控制网分为平面控制网和高程控制网D 直接为测图目的建立的控制网，称为图根控制网14下图为某地形图的一部分，各等高线高程如图所视，A点位于线段MN上，点A到点M和点N的图上水平距离为MA=3mm，NA=2mm，则A点高程为（A ）ANM373635A 36.4m B 36.6m C 37.4m D 37.6m100301303010030DCBA15如图所示支导线，AB边的坐标方位角为，转折角如图，则CD边的坐标方位角为（ B ）A B C D16三角高程测量要求对向观测垂直角，计算往返高差，主要目的是（D ）A 有效地抵偿或消除球差和气差的影响B 有效地抵偿或消除仪器高和觇标高测量误差的影响C 有效地抵偿或消除垂直角读数误差的影响D有效地抵偿或消除读盘分划误差的影响17下面测量读数的做法正确的是（ C ）A 用经纬仪测水平角，用横丝照准目标读数B 用水准仪测高差，用竖丝切准水准尺读数C 水准测量时，每次读数前都要使水准管气泡居中D 经纬仪测竖直角时，尽量照准目标的底部18水准测量时对一端水准尺进行测量的正确操作步骤是（ D ）。A 对中-整平-瞄准-读数 A 整平-瞄准-读数-精平C 粗平-精平-瞄准-读数 D粗平-瞄准-精平-读数19矿井平面联系测量的主要任务是（ D ）A 实现井上下平面坐标系统的统一 B 实现井上下高程的统一C 作为井下基本平面控制 D 提高井下导线测量的精度20 井口水准基点一般位于（ A ）。A 地面工业广场井筒附近 B 井下井筒附近C 地面任意位置的水准点 D 井下任意位置的水准点二、 填空题（每空2分，共20分）得分评卷人复查人21水准测量中，为了进行测站检核，在一个测站要测量两个高差值进行比较，通常采用的测量检核方法是双面尺法和 。22直线定向常用的标准方向有真子午线方向、_磁北方向_和坐标纵线方向。23地形图符号一般分为比例符号、_半依比例符号_和不依比例符号。24 井下巷道掘进过程中，为了保证巷道的方向和坡度，通常要进行中线和_的标定工作。25 测量误差按其对测量结果的影响性质，可分为系统误差和_偶然误差_。26 地物注记的形式有文字注记、 _ 和符号注记三种。27 象限角的取值范围是： 0-90 。28 经纬仪安置通常包括整平和 对中 。29 为了便于计算和分析，对大地水准面采用一个规则的数学曲面进行表示，这个数学曲面称为 参考托球面 。30 光电测距仪按照测量时间的方式可以分为相位式测距仪和 差分 。三、 名词解释（每小题5分，共20分）得分评卷人复查人31竖盘指标差竖盘分划误差32水准测量利用水准仪测定两点间的高差33系统误差由客观原因造成的具有统计规律性的误差34视准轴仪器望远镜物镜和目镜中心的连线四、 简答题（每小题5分，共20分）得分评卷人复查人35简述测回法测量水平角时一个测站上的工作步骤和角度计算方法。对中，整平，定向，测角。观测角度值减去定向角度值36什么叫比例尺精度？它在实际测量工作中有何意义？图上0.1毫米在实地的距离。可以影响地物取舍37简述用极坐标法在实地测设图纸上某点平面位置的要素计算和测设过程。38高斯投影具有哪些基本规律。五、 计算题（每小题10分，共20分）得分评卷人复查人39在1：2000图幅坐标方格网上，量测出ab = 2.0cm, ac = 1.6cm, ad = 3.9cm, ae = 5.2cm。试计算AB长度DAB及其坐标方位角AB。abdceBA120014001600180040从图上量得点M的坐标XM=14.22m, YM=86.71m；点A的坐标为XA=42.34m, YA=85.00m。试计算M、A两点的水平距离和坐标方位角。测量学 标准答案与评分说明一、 一、 单项选择题（每题1分）1 A； 2 D； 3 C； 4 D； 5 A； 6 C； 7 D； 8 A； 9 C； 10 C；11 A；12 D；13 B；14 A； 15 B；16 A；17 C；18 D； 19 A；20 A二、 二、 填空题 （每空2分，共20分）21 变更仪器高法22 磁北方向23 半依比例符号（或线状符号）24腰线25偶然误差26数字注记27 大于等于0度且小于等于90度（或0, 90）28 对中29 旋转椭球体面30 脉冲式测距仪三、 三、 名词解释（每题5分，共20分）31竖盘指标差：在垂直角测量中，当竖盘指标水准管气泡居中时，指标并不恰好指向其正确位置90度或270度，而是与正确位置相差一个小角度x, x即为竖盘指标差。32 水准测量：利用一条水平视线并借助于水准尺，测量地面两点间的高差，进而由已知点的高程推算出未知点的高程的测量工作。33 系统误差：在相同的观测条件下，对某量进行了n次观测，如果误差出现的大小和符号均相同或按一定的规律变化，这种误差称为系统误差。34视准轴：望远镜物镜光心与十字丝中心（或交叉点）的连线。四、 四、 简答题（每题5分，共20分）35（1）在测站点O上安置经纬仪，对中，整平（1分）（2）盘左瞄准A点，读数LA，顺时针旋转照准部到B点，读数LB，计算上半测回角度O1=LB-LA； （2分）（3）旋转望远镜和照准部，变为盘右方向，瞄准B点读数RB，逆时针旋转到A点，读数RA，计算下半测回角度O2=RB-RA； （3分）（4）比较O1和O2的差，若超过限差则不符合要求，需要重新测量，若小于限差，则取平均值为最终测量结果 O = （O1+O2）/2 （5分）36 图上0.1mm对应的实地距离叫做比例尺精度。（3分）其作用主要在于：一是根据地形图比例尺确定实地量测精度；二是根据地形图上需要表示地物地貌的详细程度，确定所选用地形图的比例尺。（5分）37 要素计算：从图纸上量算待测设点的坐标，然后结合已有控制点计算该点与控制点连线之间的方位角，进而确定与已知方向之间所夹的水平角，计算待测设点到设站控制点之间的水平距离。（3分）测设过程：在设站控制点安置经纬仪，后视另一控制点，置度盘为0度，根据待定方向与该方向夹角确定方向线，根据距离确定点的位置。（5分）38 高斯投影的基本规律是：（1） （1） 中央子午线的投影为一直线，且投影之后的长度无变形；其余子午线的投影均为凹向中央子午线的曲线，且以中央子午线为对称轴，离对称轴越远，其长度变形也就越大；（2） （2） 赤道的投影为直线，其余纬线的投影为凸向赤道的曲线，并以赤道为对称轴；（3） （3） 经纬线投影后仍保持相互正交的关系，即投影后无角度变形；（4） （4） 中央子午线和赤道的投影相互垂直。评分说明：答对一条得2分，答对三条即可得满分。五、 五、 计算题（每题10分，共20分）39 bd = ad ab = 1.9cm， 因此X = -38m； ce = ae ac = 3.6cm, 因此Y = -72m; （3分） (或由图根据比例尺和距离计算A、B两点的坐标) 因此距离为：81.413m （6分）AB的方位角为：2421033 （10分）（方位角计算应说明具体过程，过程对结果错扣2分）40 X = XA XM = 28.12m, Y = YA YM = -1.71m (2分) 距离d = (X2 + Y2)1/2 = 28.17m （5分） 方位角为：356 3112 （应说明计算过程与主要公式） （10分） 可通过不同方法计算，如先计算象限角，再计算方位角。说明：在距离与方位角计算中，算法公式对但结果错各1分
