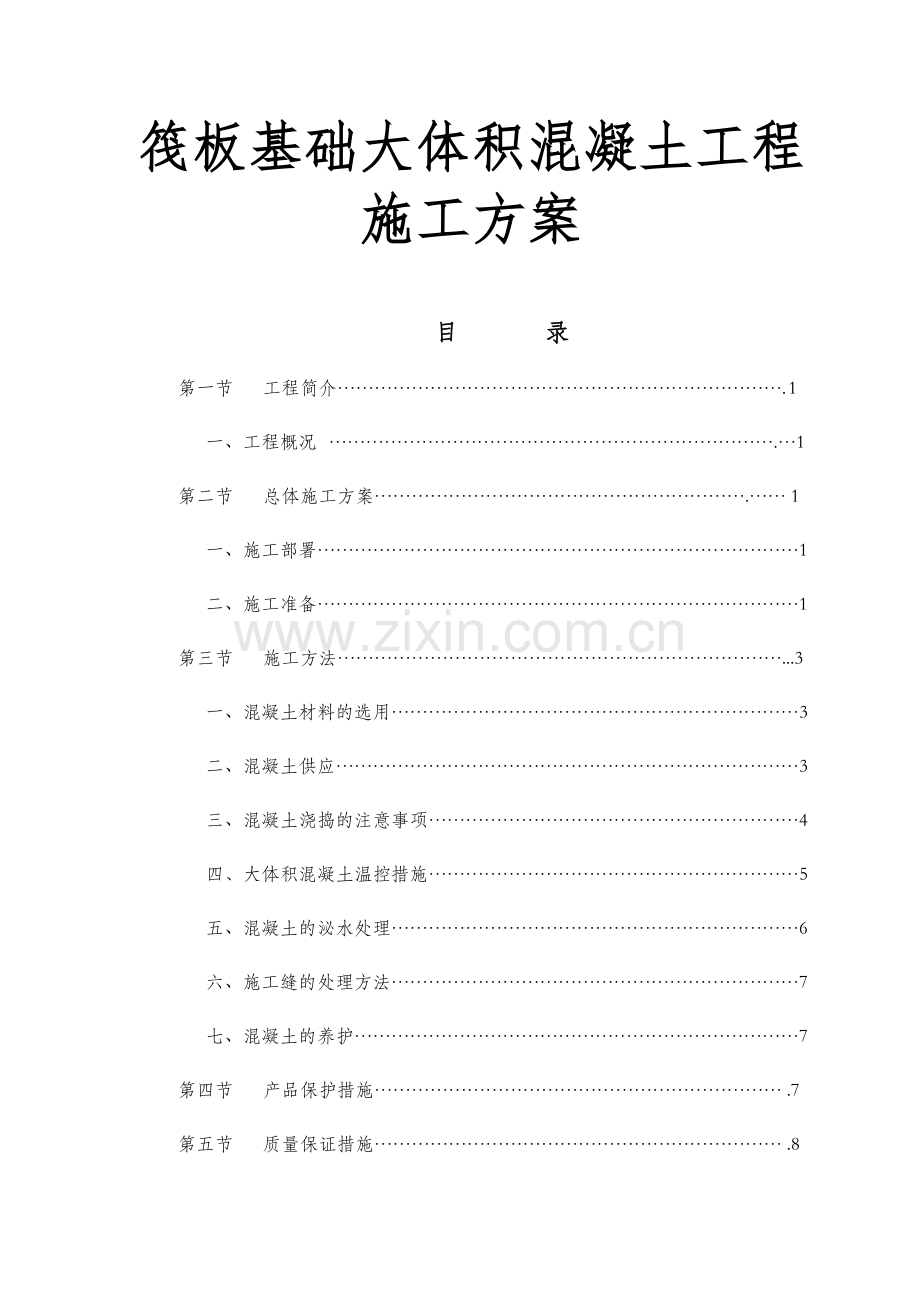

筏板基础大体积混凝土工程施工方案

目 录
第一节 工程简介………………………………………………………………. 1
一、工程概况 ……………………………………………………………….…1
第二节 总体施工方案…………………………………………………….…… 1
一、施工部署……………………………………………………………………1
二、施工准备……………………………………………………………………1
第三节 施工方法………………………………………………………………...3
一、混凝土材料的选用…………………………………………………………3
二、混凝土供应…………………………………………………………………3
三、混凝土浇捣的注意事项……………………………………………………4
四、大体积混凝土温控措施……………………………………………………5
五、混凝土的泌水处理…………………………………………………………6
六、施工缝的处理方法…………………………………………………………7
七、混凝土的养护………………………………………………………………7
第四节 产品保护措施………………………………………………………… .7
第五节 质量保证措施………………………………………………………… .8

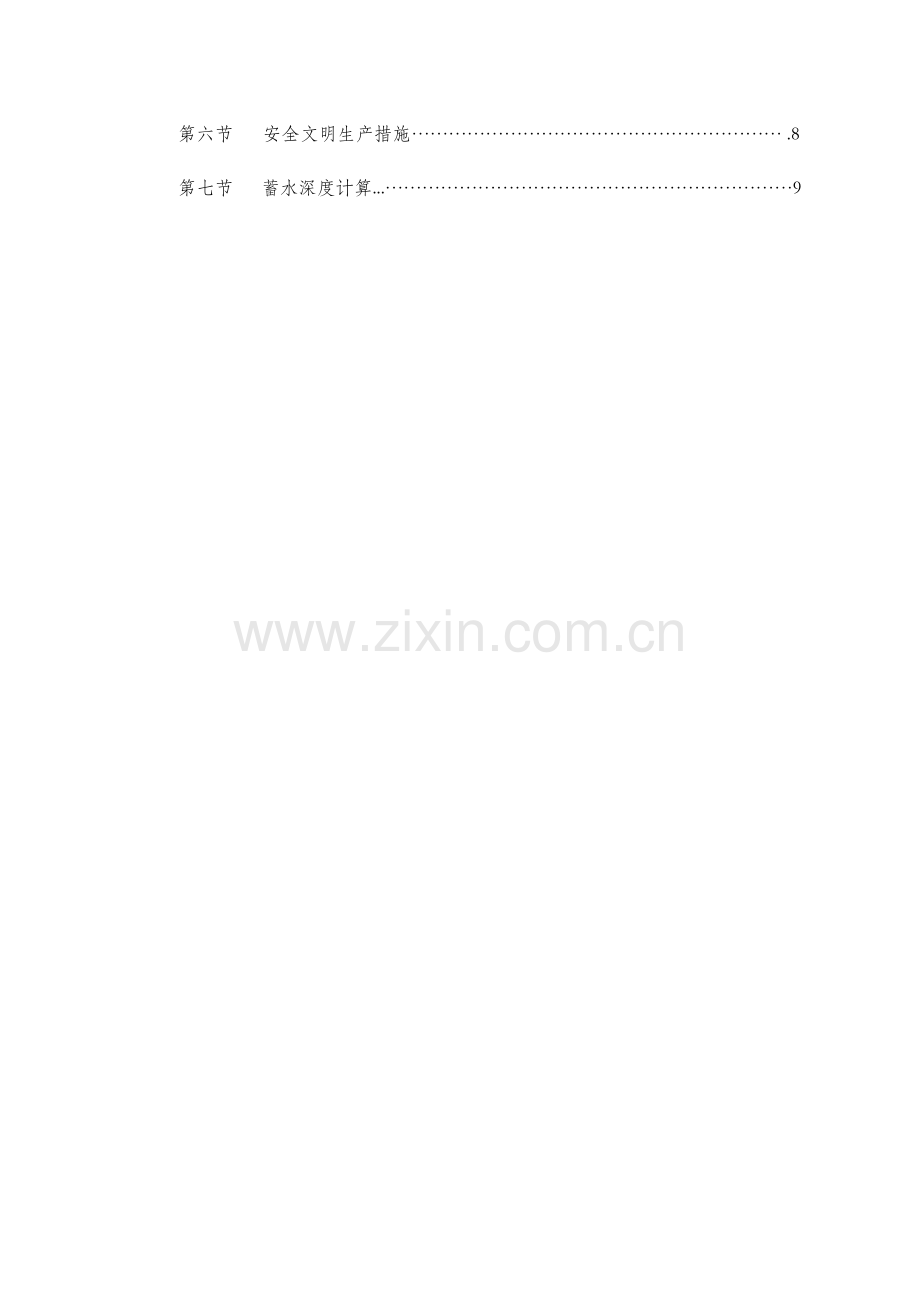

第六节 安全文明生产措施…………………………………………………… .8
第七节 蓄水深度计算...…………………………………………………………9

第一节、工程简介
一、工程概况
该项目由1#、2#、3#、9#、10#、11#六栋高层建筑组成。建筑地基基础设计等级为甲级，结构设计使用年限为50年；建筑抗震设防类别为标准设防类建筑，抗震设防烈度为8度，结构形式为现浇钢筋混凝土剪力墙结构，均采用筏板基础。
筏板基础均采用C30.S6混凝土，1#、2#、9#厚度为1100mm，1#、、10#、11#基础厚度为1200mm，1#、2#、3#为南北条式筏板，9#、10#、11#为丫形筏板。
由于筏板基础厚度及面积均较大，为保证其施工质量，需对筏板的混凝土材料、混凝土配合比、混凝土浇捣、混凝土养护等工序作出适当部署，要处理好混凝土浇筑时产生的水化热对混凝土结构自身的影响。

第二节、总体施工方案
一、施工部署
工程量大、质量要求高是本工程的特点。为此，必须投入大量的人力、物力，以合理的施工工艺和足够的机具设备，确保筏板基础混凝土浇捣施工的顺利进行，保证工程质量。
施工按以下总体安排：筏板基础外周采用砖模支撑+木方顶撑。钢筋绑扎进行整体施工，区内各设置一台汽车泵，按图示顺序进行，详见附图。筏板混凝土采用斜向分层，一次到顶的方式浇筑，筏板混凝土终凝后在筏板表面进行蓄水养护,在施工过程中，钢筋工、模板工等工种均派人员跟进，随时处理突发事件。
二、施工准备
（一） 材料、设备准备
1、材料
本工程采用商品混凝土,需要混凝土量1#、2#、3#、9#、10#、11#分别约为1380、1200、1200、920、1010、1010m3，施工前与混凝土供应商做好交底，要求其做好砼供应的计划，保证基础筏板混凝土的连续性。
2、施工机械设备
塔吊：5台, 塑料薄膜:6000m2
汽车泵：2台, 电子测温仪: 2个
振动棒：10支 温度计: 2个
抽水泵：2台（软泵管）
照明器具等其他设备一批
项目部尚需与混凝土搅拌站做好沟通，要求搅拌站准备一台泵车作备用。当现场混凝土泵车出现故障，预计不能及时修复时，项目部应立即要求搅拌站派泵车到场浇筑混凝土。
（二）、技术准备
1、对施工人员进行了针对性的技术交底，明确筏板基础混凝土浇捣的顺序及技术重点。
2、为保证浇捣的连续性，商砼站特派泵机修理工程师驻现场，遇到问题马上解决，以免影响混凝土的浇捣。
3、检查各相关工种是否已完成：如钢筋绑扎、机械连接、通风、消防、水电等的管线预埋等是否已按图完成。
（三）、劳动力准备
预计筏板混凝土需连续浇筑24小时以上，混凝土施工人员分两班制，施工人员计划如下表：
筏板基础底板混凝土浇捣施工人员计划表
工种
人 数
备注
施工管理人员
8
控制标高、试块、调度
砼 工
16
浇筑、压光
钢筋工
4
看 筋
木 工
4
看 模
机修工
2
维修泵车
电 工
2
现场临电
杂 工
3

混凝土泵司机
4

合 计
39

注：筏板基础施工期间，尚需安排1名施工员进行边坡监测

第三节、施工方法
一、混凝土材料的选用
筏板基础砼体积大，应控制水泥水化热影响，防止砼产生裂缝。因此，要求搅拌站给予配合。砼配合比设计必须满足以下条件:
1）水泥：因水泥在水化过程中产生大量的水化热，水泥用量的多少直接影响砼内的温度变化，每立方米混凝土水泥用量，每增减10kg，其水化热将使混凝土的温度相应升降约1℃，因此必须控制好水泥用量，降低水化热。应优先选用较低水化热的水泥品种（如火山灰水泥、矿渣水泥、粉煤灰水泥、复合水泥等），水泥用量控制在400kg/m3以下，水灰比应小于0.6。坍落度要求140～180mm。
2）粗骨料碎石：尽量选用粒径大，级配良好的粗骨料，严禁采用石屑作骨料。选用碎石粒径10～30mm为主的混凝土，含泥量少于1％。
3）细骨料砂：细度模量2.6～3.0，含泥量少于3％。
4）适当延长混凝土终凝时间，混凝土终凝时间不得少于8小时。
5）为推迟水化热的峰值期、减低水化热及延长凝结时间，适于泵送砼要求掺缓凝外加剂和高效减水剂。为减少水泥量，可掺加适量的粉煤灰。
6）掺入适量的微膨胀剂或膨胀水泥，使混凝土得到补偿收缩，减少混凝土的温度应力。
混凝土应事先会同搅拌站进行试配，在相关性能参数满足要求时方可。另在施工过程中应根据现场实际情况作必要的调整。
二、混凝土供应
本工程混凝土浇筑量较大，现采用汽车泵输送混凝土。而本工程的混凝土采用商品混凝土，配合比由混凝土搅拌站提供，并要求保证混凝土的质量及供应量。本工程的地下室筏板与外墙有防渗要求，故混凝土要按设计要求添加外加剂，并在浇捣时注意加强振捣工作，保证混凝土的密实度。
每车砼进场后，先核对送货单现任务单上的强度等级、抗渗等级是否与设计要求相符，然后检测每车砼的坍落度（14～18cm之间），满足要求后方可使用，不合格的坚决作退货处理。
三、混凝土浇捣的注意事项
筏板及壁墙混凝土必须连续浇捣，不得留施工缝。为控制混凝土在初凝时间内连续浇捣，混凝土要加缓凝剂，初凝时间控制在3小时左右。因为筏板及壁墙有防水的要求，必须加强振捣工作，保证混凝土的密实度。
施工中要注意以下事项：
（1）砼浇捣前，先派人浇水，将砖台模浇水湿透。重复检查钢筋安装的正确性，并架设安装好砼泵管。
（2）砼泵送前，泵机操作员要详细检查泵的电源、电路、油路、油管等机件设备是否安全、有效，并试运转合格。
（3）砼搅拌运输车出料前，应高速转动筒轴1min后再反转出料。出料时如果发现砼拌和物有异常现象，应立即停止出料。
（4）落料高度不得大于3m。
（5）应分层浇筑，严禁集中浇筑，浇捣顺序：先远后近，先低后高，严禁靠近支撑，防止泵管脉冲振倒支架。
（6）预先加固砖模，确保砖模支撑的安全。
（7）加强砼各环节管理，现场严禁加水，禁止将砂浆打入筏板内。残存的砼，不准放入新浇筑的砼中，做到坍落度波动范围少于2cm。
（8）建议商混站可掺入缓凝剂，适当延长初凝时间。
（9）商品砼浇筑前应每车测定坍落度，看是否符合规定要求。
（10）砼浇筑完毕后或中途停止浇灌时，清洗的渣水不得冲向筏板、侧板模板上，防止造成筏板底部、侧面处夹砂、夹渣。
四、大体积混凝土温控措施
大体积混凝土的浇捣，减少混凝土的内外温差是关键，拟采取以下技术措施：
除在砼配合比设计考虑降低砼内水化热外还应做到以下方面：
1、在混凝土浇捣后，做好混凝土保温保湿养护，缓缓降温，充分发挥徐变特性，减低温度应力。
2、筏板基础底板采取长时间（不少于14天）的保湿养护、以延缓降温时间和速度。
3、浇筑高度在分段的范围内，每段内采用“分段定点、一个坡度、薄层浇筑、循序推进、一次到顶”的斜向分层法施工。
4、加强混凝土的振捣，提高混凝土密实度和抗拉强度，减小收缩变形，保证施工质量。
5、浇筑后及时排除表面浮浆，加强早期养护，提高混凝土早期或相应龄期的抗拉强度和弹性模量。
6、采用覆盖+蓄水保温养护，蓄水高度经计算确定。
7、加强测温和温度监测与管理，实行信息化控制，随时控制混凝土内的温度变化，确保内外温差控制在25℃以内，基面温差和基底面温差均控制在20℃以内，及时调整保温及养护措施，使混凝土的温度梯度不至过大，以有效控制有害裂缝的出现。测温采用电子测温，直读各测温点的实际温度。
（1）本工程底板较厚，1#、2#、3#、9#、10#、11#分别布置9、9、9、6、7、7个测温点，测温点布置在具有代表性的地方，利用电子测温仪进行测温，并派专人保护预埋测温导线，以防浇筑混凝土时损坏。布设上、中、下三层测温点为一组(附图)，应及时采取加深混凝土的蓄水养护层，以此来增加混凝土表面温度，减少内外温度差，避免因为温差过大产生裂缝等应急措施。
测温项目
测温次数
室外气温及环境温度
每昼夜不少于4次（即8点14点20点2点），此外还需测最高、最低气温
砼强度达到标准值30%之前
每2h测一次
砼强度达到标准值30%以后
每4h测一次，4天后8小时测一次
（2）配备专职人员测温，并对测温人员进行培训及交底，测量人员要按时测温，三班记录，不得遗漏或弄虚作假，测量记录要填写清楚，换班时要做好交接。测温工作应连续进行7天7夜，若温差超过25℃应及时采取加深蓄水层，以此来增加混凝土表面温度，减少内外温度差，避免因为温差过大产生裂缝等应急措施。
8、在结构完成后及时回填土，避免其侧面长期暴露。
9、大体积泵送混凝土，其表面水泥浆较厚，在混凝土浇筑结束后要认真处理。混凝土振捣完毕1－2h左右，初步按标高用长刮尺刮平，在初凝前用木蟹打磨压实，以闭合收水裂纹。
五、混凝土的泌水处理
大流动性混凝土在浇筑、振捣过程中，上涌的泌水和浮浆顺混凝土坡面下流到坑底。在混凝土垫层在施工时，预先在横向上做出2cm的坡度，使大部分泌水顺垫层坡度通过两侧模板底部预留孔排出坑外。
当混凝土大坡面的坡脚接近顶端模板时，改变混凝土浇筑方向，即从顶端往回浇筑，与原斜坡相交成一个集水坑，另外有意识地加强两侧模板处的混凝土浇筑强度，这样集水坑逐步在中间缩小成小水潭，用软轴泵及时排除。采用这种方法排除最后阶段的所有泌水。
六、施工缝的处理方法
在侧壁施工缝位置预埋300×3止水钢板，钢板之间要烧焊封闭，在地下室壁板处形成一个封闭的圈。侧壁、柱脚施工缝的混凝土初凝前，派人用小木棒在施工缝处画出深1cm左右的浅痕，形成粗糙面；混凝土后浇前，先把原混凝土面打毛，清除原混凝土面的水泥薄膜、松动的石子以及软弱混凝土层，加水充分湿润并用清水洗刷干净，在施工缝处铺一层（厚50mm～100mm）与混凝内成分相同的水泥砂浆，然后可浇捣新混凝土。
七、混凝土的养护
1、基础底板混凝土在初凝后，开始覆盖蓄水保温养护。（1层薄膜+5cm常温水）预计混凝土水化热在混凝土浇筑3天后出现峰值（具体时间可由测温点读得），养护总时间不得少于14天，防止出现温度裂缝。
蓄水养护3天后，地下一层墙柱钢筋绑扎、侧壁模板、梁板模板及支撑的施工正常进行。蓄水养护满7天后，筏板基础改用覆盖洒水养护。
第四节、产品保护措施
1、工程施工前做好方案，协调土建与水电设备安装的施工，避免重复凿孔或补孔，施工中加强检查、督促，并强调不准随便移动预埋管线；完工后及时做好检查验收。
2、大体积混凝土浇筑后，必须进行监测，专人检测表面温度与结构中心温度测量时间不少于7天，前4天达到强度设计30%以前每隔2h测一次，达到强度设计30%以后每隔4小时测量一次后3天每隔8小时测温一次，测温过程如发现温差大于25℃时，要采取有效措施（加深蓄水深度）。
3、大体积混凝土浇筑时，易使钢筋产生位移，因此浇筑混凝土过程中应随时复核钢筋的位置，并在剪力墙立筋绑扎临时水平定位筋（不小于A12，水平定位筋距基础顶面或楼面50cm），再沿与水平定位筋垂直的方向，用16号铅丝在基础钢筋上将水平筋加以固定，以保证位置正确。
4、混凝土初凝后即覆盖养护，保持砼表面整天湿润。
5、混凝土强度达到1.2N/mm2前，不得在其上踩踏或安装模板、支架。

第五节、质量保证措施
1、所有预拌商品混凝土，生产厂家除水泥有出厂合格证外，必须进行品质检验后才能使用，砂石亦应检查，合格后方可使用，拌制时应用自来水。
2、在与商品混凝土厂家的合同中及浇捣通知单中要明确混凝土强度等级、水泥标号、生产厂家及外加剂、砂石的质量要求、坍落度、缓凝时间要求，并注明使用部位。
3、浇捣混凝土前要浇水湿润模板，清理杂物。
4、混凝土的浇捣采用泵送，浇捣前泵机必须处于良好状态，并经试运行检查正常。
5、在墙柱筋面用水平仪抄平，设置水平标志
6、浇捣混凝土应连续进行，不允许随意出现工作面接口冷缝。
7、浇捣时严禁振动器直接振动、碰撞钢筋和模板。浇捣过程中，必须配有钢筋工、木工看护钢筋、模板等，及时处理可能发生的意外情况，防患于未然。
8、每次浇捣混凝土现场应测试商品混凝土的坍落度并按规定预埋留试件。
9、为防止雨天施工给混凝土的浇捣质量带来负面的影响，除密切关注天气预报外，还必须准备好彩布条，以便下雨时覆盖住已浇捣的混凝土。
10、如出现泵车发生故障，则应组织人员对泵车进行修理并启动商砼站备用的汽车泵；。
11、各栋号混凝土试块留置： 14组（标准养护）；3组（600度）；8组（抗渗）；

第六节、安全文明生产措施
1、建立项目经理及项目技术负责人为正副组长的质量安全及防火管理小组，全面负责项目的质量安全防火工作。
2、进入施工现场必须戴安全帽，严禁赤脚和穿拖鞋、高跟鞋进入施工现场；严禁一切违章作业，对违反操作规程人员要严肃处理。
3、做好安全学习，包括新工人进场，班前班后安全学习，班组经常性学习，有针对性的安全技术交底，做好相应的记录，对存在的问题及时整改。
4、开机工、机修工、电工、电（气）焊工等特殊工种，要持证上岗，专人专职；电工安全操作需两人以上；对各种施工机械设备要定期检修保养，不准带病运行，不准超负荷使用。
5、设置专用保护零线，末级开关箱装设漏电保护器，要做到一机一闸、一防漏电开关，严禁一闸多机；要做到每闸旁标注该闸掣控制的地段和机械设备的名称。每日检查一次机械设备的接地电阻，并详细记录存档备查。必须按有关操作规程进行施工，用电安全必须按有关的规范执行。
6、临时用电统一规划，埋地敷设，实行“三相五线制”供电；用电设备有二级保护措施；在潮湿环境下操作的手动工具如振动棒的电源线应采用防火绝胶皮线电缆；所有电制箱均采用铁制箱。
7、建立安全检查制度，班组要做到班前班后检查施工现场；要组织全面检查，发现隐患及时整改。
按工程进度计划，混凝土筏板基础分别拟在2010年5月中下旬及6月进行浇筑，预计届时室外旬平均气温约为15℃，因混凝土筏板厚度相差不大，故以2#为典型计算。
参照商砼站提供的C35.S6混凝土配合比通知单，筏板基础的配合比所用材料为：42.5R普通硅酸盐水泥，每m3用量317Kg。Ⅰ级粉煤灰，每m3用量62Kg。中砂，每m3用量816Kg。碎石，每m3用量996Kg。水，每m3用量178Kg，水胶比0.43。外加剂，每m3用量41Kg。本处水泥7天水化热取为354KJ/Kg。
按图纸尺寸经计算可得：筏板基础的平面面积为1100m2、筏板基础的外部周长为186m。
要求温度控制时间为7天，所以X=7×24=168h
混凝土结构物的表面系数：
M=F/V=(1100+186×1.5)/1100×1.5＝0.836（m-1）
K=1.3，Tb=15℃，W=354KJ/Kg
混凝土表面的热阻系数（令Tmax-Ta=22℃）：
R=XM(Tmax-Ta)K/(700Tb-0.28QW)
=168×0.836×15×1.3/(700×22+0.28×317×354)=0.0658K/W
混凝土表面蓄水深度H=Rλ=0.0658×0.58=0.038m=3.8cm（λ为水的导热系数）
本工程不采取提高水温的措施，计算调整后的蓄水深度
混凝土绝热温升：
Tτ= mcQ/(1-e-mτ)Cγ=317×375/(1-2.718-0.362X7)×0.97×2400=55.2℃
混凝土内部最高温度：
混凝土浇筑3天后水化热最大，以3天龄期得降温系数考虑
Tmax= T0 + Tτζ=15＋0.43×55.2=38.7℃
T’=Tmax-20=38.7-15=23.7℃（混凝土内外温差）
T=22℃
得调整后得蓄水深度：
H’=38×23.7/22≈4cm，取5㎝
(1）

(1） 混凝土收缩变形不同条件影响修正系数
M1=1.0 M2=1.13 M3=1.0 M4=1.50 M5=1.0 M6=1.11
M7=1.0 M8=0.72 M9=1.0 M10=0.97
(2） 各龄期混凝土收缩当量温差
使用公式：

时间（天）
30
27
24
21
18
15
12
9
6
3
(×10-5)
11.0
10.1
9.09
8.07
7.02
5.93
4.82
3.67
2.48
1.26
(0C)
11.0
10.1
9.09
8.07
7.02
5.93
4.82
3.67
2.48
1.26
(3） 各龄期混凝土降温的综合温差△T（t）：使用公式：△T（t）=2.5+Ty(t+3)-Ty(t)
取各时间段平均温度起始值与终止值差为2.50C（每天降约10C）
时间（天）
30
27
24
21
18
15
12
9
6
△T(t)
3.46
3.49
3.52
3.55
3.58
3.62
3.65
3.69
3.72
(4） 各龄期混凝土弹性模量：使用公式：E(t)=E0(1-e-0.09t) E0=3.15×104
时间（天）
30
27
24
21
18
15
12
9
6
3
E(t) (×104)
2.94
2.87
2.79
2.67
2.53
2.33
2.08
1.75
1.31
0.75
(5） 各龄期地基约束系数：
使用公式：
时间（天）
30
27
24
21
18
15
12
9
6
3
×10-5
2.43
2.46
2.50
2.55
2.62
2.73
2.89
3.15
3.64
4.83
(6） 各龄期的松弛系数
时间（天）
30
27
24
21
18
15
12
9
6
3
S(t)
0.327
0.339
0.352
0.368
0.386
0.41
0.44
0.48
0.52
0.57
(7） 各龄期的混凝土收缩温度应力
使用公式：
时间（天）
30
27
24
21
18
15
12
9
6
合计

0.107
0.111
0.115
0.120
0.125
0.130
0.136
0.141
0.136
1.12
(8） 总降温和混凝土收缩产生的最大温度应力
(9） 各龄期混凝土极限拉伸值：
使用公式：
时间（天）
30
27
24
21
18
15
12
9
6
3
(×10-4)
1.40
1.36
1.31
1.25
1.19
1.12
1.02
0.90
0.74
0.45
(10） 混凝土平均整浇长度
使用公式：
时间（天）
30
27
24
21
18
15
12
9
6
(×10-4)
3.2
2.9
2.5
2.2
1.8
1.5
1.1

(米)
72.2
76.3
81.5
88.3
98.2
115.9
171
