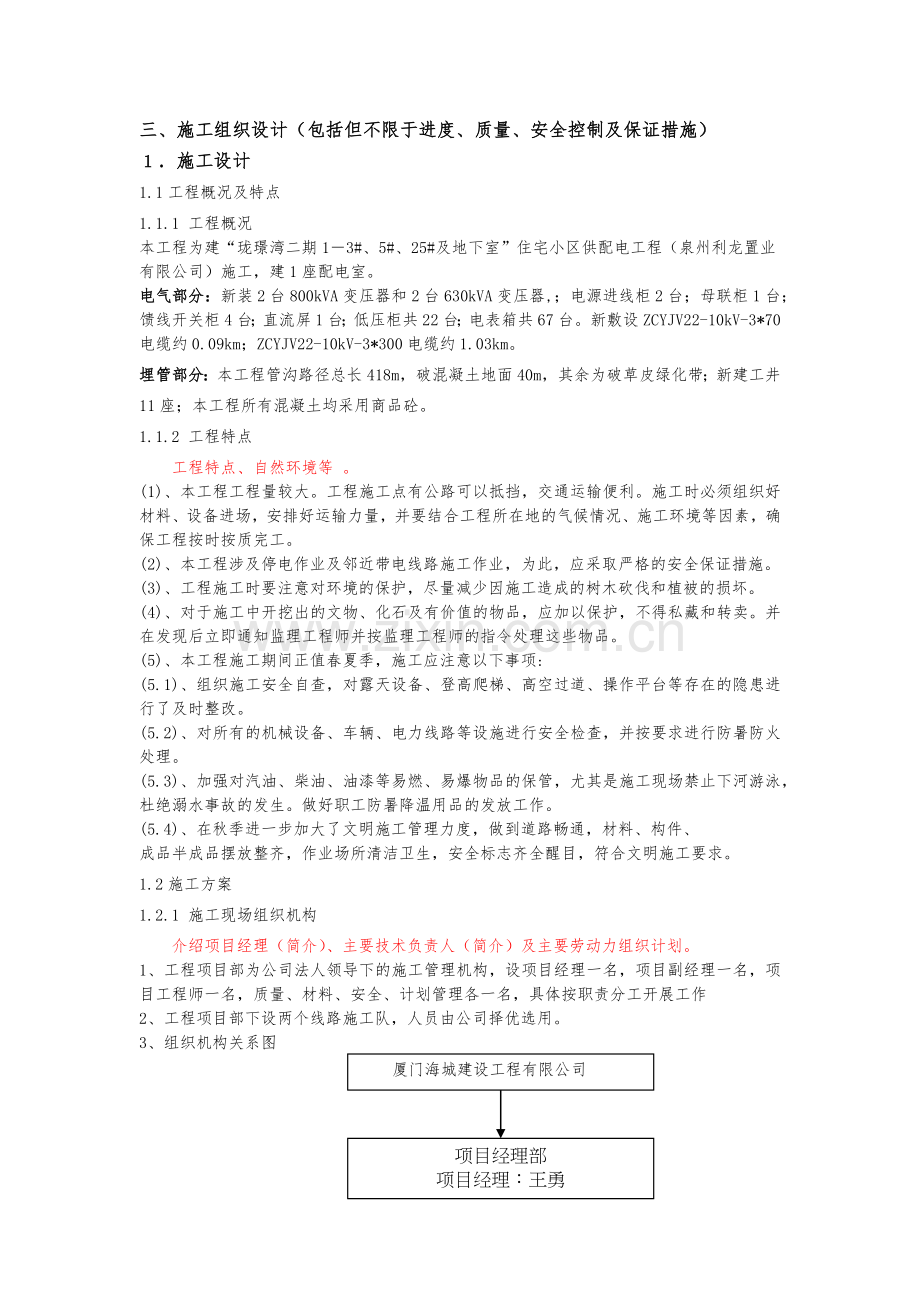

10kV配电小区一户一表施工方案.docx

三、施工组织设计（包括但不限于进度、质量、安全控制及保证措施）
１．施工设计
1.1工程概况及特点
1.1.1 工程概况
本工程为建“珑璟湾二期1－3#、5#、25#及地下室”住宅小区供配电工程（泉州利龙置业有限公司）施工，建1座配电室。
电气部分：新装2台800kVA变压器和2台630kVA变压器,；电源进线柜2台；母联柜1台；馈线开关柜4台；直流屏1台；低压柜共22台；电表箱共67台。新敷设ZCYJV22-10kV-3*70电缆约0.09km；ZCYJV22-10kV-3*300电缆约1.03km。
埋管部分：本工程管沟路径总长418m，破混凝土地面40m，其余为破草皮绿化带；新建工井11座；本工程所有混凝土均采用商品砼。
1.1.2 工程特点
工程特点、自然环境等 。
(1)、本工程工程量较大。工程施工点有公路可以抵挡，交通运输便利。施工时必须组织好材料、设备进场，安排好运输力量，并要结合工程所在地的气候情况、施工环境等因素，确保工程按时按质完工。
(2)、本工程涉及停电作业及邻近带电线路施工作业，为此，应采取严格的安全保证措施。
(3)、工程施工时要注意对环境的保护，尽量减少因施工造成的树木砍伐和植被的损坏。
(4)、对于施工中开挖出的文物、化石及有价值的物品，应加以保护，不得私藏和转卖。并在发现后立即通知监理工程师并按监理工程师的指令处理这些物品。
(5)、本工程施工期间正值春夏季，施工应注意以下事项:
(5.1)、组织施工安全自查，对露天设备、登高爬梯、高空过道、操作平台等存在的隐患进行了及时整改。
(5.2)、对所有的机械设备、车辆、电力线路等设施进行安全检查，并按要求进行防暑防火处理。
(5.3)、加强对汽油、柴油、油漆等易燃、易爆物品的保管，尤其是施工现场禁止下河游泳，杜绝溺水事故的发生。做好职工防暑降温用品的发放工作。
(5.4)、在秋季进一步加大了文明施工管理力度，做到道路畅通，材料、构件、
成品半成品摆放整齐，作业场所清洁卫生，安全标志齐全醒目，符合文明施工要求。
1.2施工方案
1.2.1 施工现场组织机构
介绍项目经理（简介）、主要技术负责人（简介）及主要劳动力组织计划。
1、工程项目部为公司法人领导下的施工管理机构，设项目经理一名，项目副经理一名，项目工程师一名，质量、材料、安全、计划管理各一名，具体按职责分工开展工作
2、工程项目部下设两个线路施工队，人员由公司择优选用。

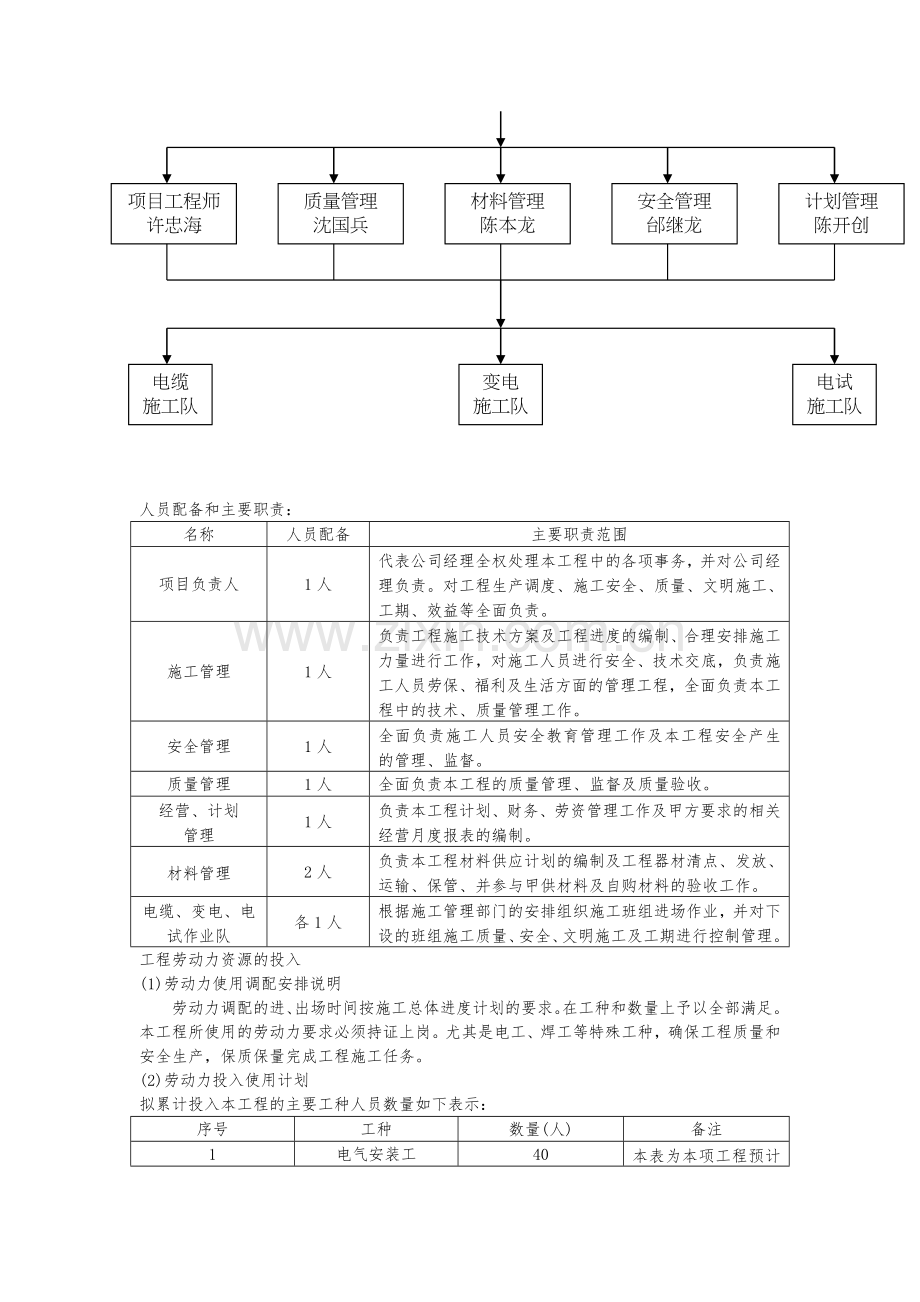

3、组织机构关系图
厦门海城建设工程有限公司

项目经理部
项目经理：王勇

计划管理
陈开创
安全管理
邰继龙
材料管理
陈本龙
质量管理
沈国兵
项目工程师
许忠海

变电
施工队
电缆
施工队
电试
施工队

人员配备和主要职责：
名称
人员配备
主要职责范围
项目负责人
1人
代表公司经理全权处理本工程中的各项事务，并对公司经理负责。对工程生产调度、施工安全、质量、文明施工、工期、效益等全面负责。
施工管理
1人
负责工程施工技术方案及工程进度的编制、合理安排施工力量进行工作，对施工人员进行安全、技术交底，负责施工人员劳保、福利及生活方面的管理工程，全面负责本工程中的技术、质量管理工作。
安全管理
1人
全面负责施工人员安全教育管理工作及本工程安全产生的管理、监督。
质量管理
1人
全面负责本工程的质量管理、监督及质量验收。
经营、计划
管理
1人
负责本工程计划、财务、劳资管理工作及甲方要求的相关经营月度报表的编制。
材料管理
2人
负责本工程材料供应计划的编制及工程器材清点、发放、运输、保管、并参与甲供材料及自购材料的验收工作。
电缆、变电、电试作业队
各1人
根据施工管理部门的安排组织施工班组进场作业，并对下设的班组施工质量、安全、文明施工及工期进行控制管理。
工程劳动力资源的投入
(1)劳动力使用调配安排说明
劳动力调配的进、出场时间按施工总体进度计划的要求。在工种和数量上予以全部满足。本工程所使用的劳动力要求必须持证上岗。尤其是电工、焊工等特殊工种，确保工程质量和安全生产，保质保量完成工程施工任务。
(2)劳动力投入使用计划
拟累计投入本工程的主要工种人员数量如下表示：
序号
工种
数量(人)
备注
1
电气安装工
40
本表为本项工程预计累计投入的主要各种人员数量，在施工高峰期投入之劳动力将视工程进展而不只限于表左述合计人数。
2
防腐工
2
3
测量工
2
4
普工
10
5
杂工
10
6
电气试验工
5
合计
69

1.2.2 施工准备
简要叙述施工技术资料、材料、通讯、施工场地的准备、施工机械、施工力量的配置、以及生活设施等的准备情况、主要施工机械设备表。
(l)按照工程实际，布置现场生活区，材料堆放区。
(2)编制施工组织设计与质量计划。我公司将在开工前做好土述计划的编制，
并详细向相关的施工技术和管理人员进行详细的交底。以指导整体工程的实施。
(3)制定劳动力进场计划，施工机械进场计划、设备材料采购计划，组织劳动
力、施工机械和设备材料进场。
(4)制定项目管理制度和实施细则，并向全体进场员工宣传和教育。
(5)编制分部分项工程的施工技术方案、施工技术交底和作业指导书，并向施
工队(班组)进行详细的交底。
(6)进行特种作业人员如电工、焊工的上岗前培训和考核，确保每位特种作
业人员的技术水平处于受控状态。

1.2.3 施工工序总体安排（按施工的先后顺序）

开工

施工前准备、停送电计划

现场勘探

基础施工

设备就位

问题整改
敷设电缆

标准化

三级自检

工程验收

送电

竣工

1.2.4 主要工序和特殊工序的施工方法。
1、开关站及配电房的安装
1.1、设备安装前，建筑工程应具备的条件:
1.1.1、屋顶、楼板施工完毕，不得渗漏:
1.1.2、室内地面的基层施工完毕，并在墙上标出地面标高;
1. 1.3、预埋件及预留孔符合设计要求，预埋件牢固;
1.1. 4.具有足够的施工场地，道路通畅。
1.1.5、设备和器材到达现场后，应及时作验收检查，检查结果要符合有关规定。
1.2、变压器本体安装
1.2. 1、当与封闭母线连接时，其套管中心线应与封闭母线中心线相符。
1. 2. 2、设备就位后，应加以固定。
1. 2. 3、油位指示器指示真实油位，无假油位现象。
1. 2.4、瓷陶管表面无裂缝、伤痕，并擦洗干净。
1.2.5、变压器整体安装完毕后，经检查应无漏油及渗油现象。
1.3、变压器在试运行前，应进行全面检查，确认其符合运行条件时，方可投入试运行。
1.4、变压器试运行时应按下列规定进行检查:
1.4.1、接于中性点接地系统的变压器，在进行冲击合闸时，其中性点必须接地。
1.4 2、变压器第一次投入时，可全电压冲击合闸，如有条件时应从零起升压，冲击合闸时，变压器宜由高压侧投入。
1.4.3、变压器进行五次空载全电压冲击合闸，应无异常情况:第一次受电后持
续时间不应少于10min:励磁涌流不应引起保护装置的误动。
1.4.4、变压器并列前，应先核对相位。
2、母线装置的安装
2.1、母线装置的安装应按已批准的设计进行施工。
2.2、母线装置安装前，建筑工程应具备下列条件:
2.2.1、基础、构架符合电气的设计要求;
2.2.2、屋顶、楼板施工完毕，不得渗漏:
2.2.3、室内地面基层施工完毕，并在墙上标出抹平标高:
2.2.4、母线装置的预留孔、预埋铁件应符合设计的要求。
2.3、母线的安装
2.3.1、母线表面应光洁平整，不应有裂纹、折皱、夹杂物及变形和扭曲现象.
2.3.2、成套供应的封闭母线、插接母线槽的各段应标致清晰，附件齐全，外壳无变形，内部无损伤。
2.3.3、母线涂漆的颜色应符合规范规定。
2.3.4、硬母线的连接应采用焊接、贯穿螺栓连接或夹板及夹持螺栓搭接。
2.3.5、母线伸缩节不得有裂纹、断股和褶皱现象;其总截面不应小于母线截面
的1.2倍。
2.3.6、封闭母线的安装应符合下列规定:
a、支座必须安装牢固，母线应按分段图、相序、编号、方向和标志正确放置，每相外壳的纵向间隙应分配均匀。
b、母线子外壳间应同心，其误差不得超过5mm，段与段连接时，两相邻段母线及外壳应对准，连接后不应使母线及外壳受到机械应力。
c、封闭母线不得用裸钢丝绳起吊和绑扎。母线不得任意堆放和在地面上拖拉，外壳上不得进行其它作业，外壳内和绝缘子必须擦拭干净，外壳内不得有遗留物。
3、电缆线路的施工
3.1、电缆线路的安装应按以批准的设计进行施工。
3.2、电缆管的加工及敷设
3.2.1、电缆管不应有穿孔、裂缝和显著的凹凸不平，内壁应光滑:众属电缆管
不应有严重锈蚀。
3.2.2、电缆管的加工应符合下列要求:
a、管口应无毛刺和棱角。管口宜做成喇叭形。
b、电缆管在弯制后，不应有裂缝和显著的凹瘪现象，其弯扁程度不宜大于管子外径的10%，电缆管的弯曲半径不应小于所穿入电缆的最小允许弯曲半径。
3.3、每根电缆管的弯头不应超过3个，直角弯不应超过2个。
3.4、电缆支架的安装
3.4.1、电缆支架应安装牢固，横平竖直:托架支吊架的固定方式应按设计要求
进行。
3.4.2、电缆桥架转弯处的转弯半径，不应小于该桥架上的电缆最小允许弯曲半径的最大者。
3.4.3、电缆桥架全长均应有良好的接地。
3.5、电缆的敷设
3.5.1、电力电缆在终端头与接头附近宜留有备用长度。
3.5.2、电缆敷设时，电缆应从盘的上端引出，不应使电缆在支架上及地面摩擦拖拉。电缆上不幸与于恺装压扁、电缆绞拧，护层折裂等未消除的机械损伤。
3.5.3、电缆敷设时应排列整齐，不宜交叉，加以固定，并及时装设标志牌
3.5.4、电缆进入电缆沟、隧道、竖井、建筑物、盘(柜)以及穿入管子时，出
入口应封闭，管口应密封。
3.5.5、直埋电缆埋置深度应符合设计要求，当设计无规定时，要符合施工规范要求。
3.5.6、直埋电缆在直线段每隔50--100mm处、电缆接头处、转弯处、进入建筑物等处，应设置明显的方位标志或标桩。
3.5.7、直埋电缆回填上前，应经隐蔽工程验收合格。
3. 6、电缆终端和接头的制作
3.6.1、电缆终端与接头的制作，应由经过培训的熟悉工艺的人员进行。
3.62、电缆终端与电气装置的连接，应符合现行国家标准《电气装置安装工程母线装置及验收规范》的有关规定。
3.6.3、塑料绝缘电缆在制作终端头和接头时。应彻底清除半导电屏蔽层。
4、接地装置的施工
4.1、接地装置的安装应按已批准的设计进行施工。
4.2、接地装置的安装应配合建筑工程的施工，隐蔽部分必须在覆盖前会同有关单位做好中间检查及验收记录。
4.3、接地装置的敷设
4.3.1、接地体顶面埋设深度应符合设计规定.角钢及钊管接地体应垂直配置
除接地体外，接地体引出线的垂直部分和接地装置焊接部位应作防腐处理。
4.3.2每个电气装置的接地应一单独的接地线与接地干线连接。不得在一个接
地线中串接几个需要接地的电气装置。
4.3.3、明敷接地线的安装应符合下列要求:
a、应便于检查。敷设位置不应妨碍设备的拆卸与检修。
b、支持件间的距离，再水平直线部分宜为0.5-1.5m;垂直部分宜为1.5-3m；转弯部分宜为0.3-0.5m；
c、接地线沿建筑物墙壁水平敷设时，离地面距离宜为250-300mm;接地线与建筑物墙壁间的间隙为10- 15mm。
4.4、接地体的连接
4.4.1、接地体(线)的连接应采用焊接，焊接必须牢固无虚焊。接至电气设备
上的接地线，应采用镀锌螺栓连接;有色金属接地线不能采用焊接时，可采用螺栓连接。
4.4.2、接地体(线)的焊接应采用格接焊，其搭接长度必须符合下列规定:
a、扁钢为其宽度的2倍(且至少3个棱边焊接)。
b、圆钢为其直径的6倍。
c、圆钢与扁钢连接时，其长度为圆钢直径的6倍。
5、盘、柜及二次回路结线的施工
5.1、盘、柜及二次回路结线的安装工程应按己批准的设计进行施工。
5.2、设备和器材到达现场后，应在规定期限内做验收检查，并应符合要求
5.3、设备安装前建筑工程应具备下列条件:
5.3.1、屋顶、楼板施工完毕.不得渗漏。
5.3.2、预埋件及预留孔符合设计要求，预埋件应牢固。
5.4、基础型钢的安装应符合下列要求:
5. 9. 1、允许偏差符合下表规定。
基础型钢安装的允许偏差
项目
允许偏差
mm/m
mm/全长
不直度
<1
<5
水平度
<1
<5
位置误差及不平度

<5
5.4.2、基础型钢安装后，其顶部宜高出抹平地面10mm；手车式成套柜按产品技术要求执行。基础型钢应有明显的可靠接地。
5.5、盘、柜及盘、柜内设备与各构件间连接应牢固。主控制盘、继电保护盘和自动装置盘等不宜与基础型钢焊死。
5.6、盘、柜单独或成列安装时。其垂直度、水平偏差以及盘、柜面偏差和盘、
柜间接缝的允许偏差应符合下表规定。
盘、柜安装的允许偏差
项目
允许偏差(丽)
垂直度(每米)
<1.5
水平偏差
相邻两盘顶部
<2
成列盘顶部
<5
盘面偏差
相邻盘面
<1
成列盘面
<5
盘间接缝
<2
5.7、成套柜、抽屉式配电柜、手车柜的安装应符合国家标准规范中的有关规定的要求.
5.8、二次回路结线应符合下列要求:
5.8.1、按图施工，接线正确。
5.8.2、每个接线端子的每侧接线宜为1根，不得超过2根。对于插接式端子，
不同截面的两根导线不得接在同一端子上：对于螺栓连接端子，当接两跟导线时，中间应加平垫片。
5.8.3、二次回路接地应设专用螺栓。
5.9、引入盘、柜内的电缆及其芯线应符合下列要求:
5.9.1引入盘、柜内的电缆应排列整齐，编号清晰，避免交叉并应固定牢固，
不得使所接的端子排受到机械应力。
5.9.2恺装电缆在进入盘、柜后，应将钢带切断，切断处的端部应扎紧，并应将钢带接地。
5.9.3强、弱电回路不应使用同一根电缆，并应分别成束分开排列。
6、低压电器的安装
6.1低压电器的安装，应按已批准的设计进行施工。
6.2采用的设备和器材，均应符合国家现行技术标准的规定，并应有合格证件，设备应有铭牌。
6.3低压电器的固定，应符合下列要求:
6.3.1当采用膨胀螺栓固定时，应按产品技术要求选择螺栓规格;其钻孔直径和埋设深度应与螺栓规格相符。
6.3.2紧固件应采用镀锌制品，螺栓规格应选配适当，电器的固定应牢固、平稳。
6.3.3固定低压电器时，不得使电器内部受额外应力‘
6.4电器的外部接线，应符合要求
6. 5电器的金属外壳、框架的接零或接地，应符合现行国家标准《电气装置安装工程接地装置施工及验收规范》的有关规定。
6.6低压电器的试验，应符合现行国家标准《电气装置安装工程电气设备交接试验标准》的有关规定。
6.7通电后，应符合下列要求：
6.7.1操作时动作应灵活、可靠。
6. 7. 2电磁器件应无异常响声。

1.2.5 劳动力计划
劳动力投入使用计划
拟累计投入本工程的主要工种人员数量如下表示：
序号
工种
数量(人)
备注
1
电气安装工
40
本表为本项工程预计累计投入的主要各种人员数量，在施工高峰期投入之劳动力将视工程进展而不只限于表左述合计人数。
2
防腐工
2
3
测量工
2
4
普工
10
5
杂工
10
6
电气试验工
5
合计
69

1.3施工现场总平面布置图
1.3.1 施工现场平面布置图
详见附图：
平面布置要求内容全面，充分利用现场条件，合理布置施工队、材料站、办公区、施工水源、电源等。平面布置图采用A3纸，图面要求线条清晰、标志明确。
1.4工期及施工进度计划
1.4.1 工期规划及要求
用横道图反映各主要施工过程的计划进度。

1.4.2 施工进度计划网络图
用P3E/C编制施工网络图，施工网络图应明确工程开工、竣工日期，工程施工的关键路线，并针对关键工序，提出确保工期拟采取的措施。
1.4.3 主要安装设备及材料供应计划
1、项目法人供应的材料到货卸车后，按材料标准及有关规定对其进行质量验收，按材料特性进行分类存放和保管。对发生的质量异议立即向质量管理部门，监理单位或项目法人上报。在质量问题未得到妥善处理前，进行分离保管，不发放，保证向现场供应的材料都是检验合格的。
2、自行采购的材料、加工预制成品，其质量要符合国家标准，并在采购前向监理提供完备的产品合格证和材料说明书，征得监理同意后方可进行采购；基础钢材购入后在材料站自行加工，按有关规范检验合格后运至施工现场。
3、基础材料中的黄砂、石子根据设计规格要求就近选择品质优良的供应点采购，并将样品送当地符合要求的质量检验部门检验，检验报告与送验样品一致；水泥选择经过项目法人确认的生产厂家，制定水泥的采购、运输、保管、使用管理办法，在工程中实施。
4、材料供应计划根据工程形象进度计划的安排以及项目法人的有关要求编制。具体随施工实际进度及时调整供应。

1.4.4 施工进度保障措施
严格控制网络计划中关键线路上的每一项工作的工期，为经努力做好以下五个方面的管理工作：
（1）、“人”——各施工班组应根据工程总体进度计划制订本班组月度作业计划，力争做到工程进度造成的返工进行严格的经济考核;针对本工程的特点，组织有关人员进行技术培训.提高管理和技术素质，使之能胜任工程的要求。注意施工安全，充分发挥安全管理网络的监督作用，坚持开工会、收工会制度，严格执行安规，避免因安全问题延误工期。
（2）、“机”——施工中投入足够且性能状态良好、能满足施工要求的机具(含仪器、仪表)，因天气等各种原因，而未能按施工进度计划实施，将适时调整网络计划，必要时加大施工力量，施工机械设备的投入，施工前对准备投入的施工机，具进行全面认真的检查、校验和保养，检验中发现的问题应及时处理。
（3）、“料”——施工单位职能部门将依据工程总体进度要求制订材料交付计划，并及时和甲方联系，确保主要材料按预定计划交付;对进货严格按照贯标程序把好检验关，避免因设备，材料的型号，参数、附件及质量等问题而延误工期。
(4)、“法”——依据贯标程序。制订施工组织设计和质量对策，工程开工前组织技术交底，使施工人员及时进入状态，熟悉设备情况，对某些施工复杂的工作制订专门的作业指导书，并组织有关施工人员认真研读说明书和作业指导书的每一项技术要求，严格按要求的工艺和步骤进行施工，避免窝工、返工。同时，技术、质检、安全等人员经常深入现场及时针对具体作业提出工艺改进措施，积极开展QC小组活动，采取新技术、新措施、新工艺，提高功效。此外，适时组织交叉作业也是确保工期的一项重要措施，从而缩短关键路线的作业工期，使整个工程提前完工或弥补由于其它原因造成的工期延误。
（5）、“环”——一方面认真做好硬环境的管理工作，机具、材料太废弃物的堆放应首先能保证各道工序的开展畅通无阻，且又符合文明施工的要求；另一方面积极做好软环境的管理工作。在项目法人的支持下，积极与当地政府和有关部门取得联系，同时与当群众搞好关系，取得当地群众的支持和理解，项目部将甲方及监理单位密切联系，通力合作，确定工程进度协调制度，包括协调会举行的时间、参加的人员、解决问题的办法等。多与现场监理联系，尊重监理代表的意见，提供生活、工作的各种方便。避免因管理环节上的脱节或与外部环境的某种不和谐(如政策处理工作、设备本身存在缺陷而制造厂一家不能及时处理)而影响工程进度

1.5拟投入本工程的施工机具、设备及检测仪器
1.6质量目标、质量保证体系及技术组织措施（结合创优策划编制）
1.7安全目标、安全保证体系及技术组织措施（结合安全文明施工策划编制）
（1）安全生产目标----零事故工程

（2）安全保证体系

项目经理部
电缆施工队
队长
电试施工队
队长
各班
班长
各班
班长

变电施工队
队长

（3）技术组织措施
序号
安全薄弱环节
采取的技术措施
1
施工现场
a.按照施工总平面布置图布置生产、生活临时设施、材料堆场；
b.布置安全围挡，对施工现场进行封闭管理，进入施工现场的人员必须正确佩戴安全帽；
c.施工现场应保持整洁，垃圾应及时清理。做到“工完、料尽、场地清”；
d.现场的机动车辆限速行驶，供电线路下有明显的限高标志。
e.夜间施工应有足够的照明。施工现场应悬挂明显的宣传标志、警告标志，创造良好的安全生产环境。
2
防火
a.施工现场组建消防组织；
b.工地现场按规定配置足够的消防器材。每60m²设置标准灭火器一个；
c.严禁在办公室，工具房、宿舍等房屋内存放易燃、易爆物品；
d.木工房、易燃易爆物品仓库严禁吸烟、并设“严禁烟火”的明显标志。
3
临时用电
a.由合格的电工敷设临时供电线路，安装配电箱和用电设备:严禁非电气专业人员拆、装施工用设施。
b. 临时供电采用TN-S〔三相五线制〕接零保护系统。
c.配电箱、搅拌机、电焊机、锯床、钢筋切断机、钢筋弯曲机、钢筋调直机、卷扬机等用电机共的金属外壳应装设接地保护。
d. 配电箱按规定安装漏电保护器和熔断器，严禁用其他金属丝代替熔丝。
e. 严禁将电线直接勾挂在闸刀上或直接插入插座内使用。
4
交叉作业
a.交叉作业应有防护隔离设施，未经允许不得任意拆除。
b.交叉作业场所的通道应保持畅通有危险的出入口处应设围栏或悬挂警告牌.

1.8工程分包的管理
无
1.9计划、统计和信息管理
1.9.1 计划、统计报表的编制与传递。
1.9.2 信息管理
提出信息管理的目标及拟将采取的措施。
2.创优策划
2.1 质量目标
用单位工程和分项工程合格率、优良品率表示，欲达到的工程质量等级和创优目标（如国网公司优质工程，国家优质工程等）。
1、我公司质量方针为：“坚持安全生产；遵守法律法规；实现持续改进；满足顾客期望”。
2、本工程质量目标为：
优良并达标投产，竣工验收合格率100%；优良品率：土建达85%以上、安装达90%以上，顾客满意度达到90%。
3、公司在工程中贯彻实施工ISO9001-2000国际质量体系标准各项规定，在本工程中，公司将沿用此质量保证体系，从设备材料的采购、生产安装、施工质量检验到投产服务进行全过程质量管理和控制，以确保工程质量满足合同要求，并实现公司质量目标。
4、工程投产后保修期一年，发生问题24小时内积极处理。工程投运后定期质量回访。

2.2 管理组织机构及主要职责
用框图表示创优管理组织机构,并简要叙述各自的主要职责。

技术负责人
工程质量管理
工程计划管理
工程材料管理
工程安全管理
项目经理
电缆
施工队
质管员
变电
施工队
质管员
各班组
质管员
各班组
质管员

2.3 管理措施、技术措施
简要叙述质量管理方案，实施措施和关键工序的控制流程。
1、建立健全各项质量管理制度
1.1、隐蔽工程验收制度
隐蔽工程在验收前均应按规范做好严格检查、验收、签证。隐蔽项目完工并自检合格后，由施工管理部报请监理代表对已完隐蔽工程进行检查、验收，发现问题及时整改，整改必须复检。直至符合要求。验收后及时进行签证并转入下道工序。
1.2、技术复核制度
为做好质量预控工作，对部分工种项目进行技术复核，确保下道工序的顺利进行。
1.3、质量技术交底制度
工程施工前对施工图纸上引起注意的问题、采用的施工方法、操作工艺、技术配合等问题进行质量技术交底。若设计或施工方法变更，则应重新进行交底。因交底不清楚或交底差错造成质量问题的，应追究交底者责任；因不按交底要求施工造成质量问题的，应追究施工操作者责任
1.4、质量检查、控制制度
工程质量检验和评定，按国家颁发的有关规定进行，施工中按ISO9001-2008版相关程序实行全过程质量控制。施工管理人员、施工人员、质检人员对每一道工序都要进行严格的控制，发现问题及时整改。
1.5、工程计量管理制度
贯彻本公司计量机具管理制度，对所有计量器具、仪器仪表必须经检验合格后方可使用。
1.6、材料、构件检验制度工程中使用的所有材料和构件按“先检验，后使用”的原则，执行公司物资管理制度，办理验货、运输、保管、使用等手续，保证本工程使用的物资材料均为合格品。
1.7、竣工资料管理制度
竣工移交的文件资料由施工管理部统一管理，其数量、内容和格式按国家有关规定和合同规定，满足项目法人的要求。接受项目法人、监理单位、设计单位的各方监督，听取各方意见，互通信息，互相配合；做好对到现场人员的接待、配合和协助等工作。
2、建立完善的质量管理机构，各施上队设立专职质检员，质检员持证上岗。
建立以以质量为中心的各级人员的责任制。并赋予质检员“质量否决权”的权力。
3、贯彻公司制定的《质量手册》和相关程序文件，结合工程组织质量和质量管理办法，在施工过程中严格执行。
4、根据工程进展情况，制定特殊工种等有关工作的培训计划，于各项分部工程开工前完成。5、开工前，技术部门做好技术资料的准备，并根据设计要求及施工现场的特点，编写切实可行的《施工作业指导书》及《质量保证措施》，报送监理单位；对每个施工队进行技术交底时，通知监理工程师参加，做到人人心中有数。
6、隐蔽工程必须经现场监理人员检查签证，前后衔接的分项(分部)工程，
前道工序结束后需经现场监理人员检查签证，未签证不得进行下一道工序施工。分部工程的中间验收，由监理单位主持，承包单位负责组织，中间验收应提前一周书面通知监理，并提交施工自检记录和有关资料
7、施工中做到质量与工艺的完美统一。尤其对基础施工、接地装置埋设、架线施工等分项工程加强工艺管理，充分体现我公司的传统工艺特色。施工中做到基础外形符合图纸、地脚螺栓出立柱面整齐、基础表面有棱有角、无麻面等缺陷、基础顶面一次成形、回土符合要求、场地清理干净；接地装置埋设符合设计要求、引下线沿基础保护帽敷设美观；保护帽浇筑符合设计规定;导线弧垂误差严格控制、跳线制作美观。
8、本公司已通过国际质量体系的认证多年，在施工中将全面贯彻我公司的质量方针和质量程序的要求和规定，结合省公司送电线路工程达标投产要求。以本工程为重点加大考核、监督、检查的力度。
9、加强对施工人员的质量教育，抓好施工全过程的质量控制，加大质量管理和质量检验力度；虚心接受建设、设计、运行及监理单位的意见，向用户提供满意的送电工程。
10、本公司在整个施工全过程进行质量控制，做好投运后的技术服务和质量回访工作。

3．安全文明施工策划
3. 环境保护与文明施工
安全生产目标----零事故工程
即：人身重伤及以上事故为零；一般及以上机械、设备损坏事故为零；重大火灾事故为零；负主要责任的生产交通事故为零；环境污染事故为零。
1、影响环境的因素
根据本工程的特点，造成环境污染的因素主要有以下几方面：
1.1、生产和生活污水的排放;
1.2、生产和生活垃圾的处理;
1.3、机械设备的噪音和废气排放；
1.4、施工机械油污;
1.5、砂轮切割机、钻床产生的铁销等。
2、环境保护措施
2.1、组织施工人员学习《环境保护法》，增强施工人员的环境保护意识和保护环境的自觉性；
2.2、建立文明施工管理组织机构，加强管理。
2.3、生活污水经化粪池才排出站外，生产污水经沉淀才排出站外，严禁未经处理直接排到站外，生产和生活垃圾要集中处理，及时清运，严禁随意排放。
2.4、节约用电，节约用水。
2.5、严禁施工人员进入站外附近的森林捕猎野生动物，破坏绿化。
3、文明施工目标
3.1、根据针对本工程特点,按照《国家电网公司输变电工程安全文明施工标准化管理办法》（国网（基建/3）187-2015）的有关要求，指定本工程实施方案，我们制定以下文明施工目标
(1)施工临建布置得当，设施完整，环境整洁；
(2)整个临建符合安全与防火要求；
(3)施工现场实行封闭管理；
(4)现场道路、排水畅通，有专人维护；
(5)设备、材料堆场坚实、平整、无积水，堆放整齐；
(6)施工用电、用气系统布置合理、安全可靠；
(7)施工机械、设备完好。
4、危险点分析及现场安全措施
1、电缆敷设作业
序号
危险点
安全控制措施
1
1.现场勘察不清
(1)必须核对图纸，勘察现场，查明可能向作业点反送电的电源，并断开其开关、刀闸。
(2)对大型作业及较为复杂的施工项目，勘察现场后，制定“三措”，并报有关领导批准，方可实施。
2. 任务不消
(1)现场负责人要在作业前将人员的任务分工，危险点及控制措施予以明确并交待清楚。
3.人员安排不得当
(1)选派的工作负责人应有一定的工作经验、较强的责任心和安全意识，并熟悉地掌握所承担工作的检修项目和质量标准。
(2) 选派的上作班成员能安全、保质保量地完成所承担的工作任务；
(3)工作人员精神状态和身体条件能够任本职作；
2
1.单人留 在作业现场
(1) 变电站和电缆井内，工作人员不得单独留在作业现场；
2.违反监护制度
(1)被监护人在作业过程中，工作监护人的视线不得离开被监护人；
(2)专责监护人不得做其他工作。
3. 违反现场作业纪律(说笑、打闹、喝酒等)
(1) 工作负责人应及时提醒和制止影响工作的安全行为；
(2) 工作负责人应注意观察工作班成员的精神和身体状态，必要时可对作业人员进行适当的调整。
(3) 工作中严禁喝酒、谈笑、打闹等。
4.擅自变更现场安全措施
(1) 不得随意变更现场安全措施。
(2) 变电站内特殊情况下需要变更安全措施时，必须征得工作许可人的同意，完成后及时恢复原安全措施。
5.穿越临时遮拦
(1) 临时遮拦的装设需在保证作业人员不能误登带电设备的前提下，方便作业人员进出现场和实施作业。
(2) 严禁穿越和擅自移动临时遮拦。
6.工作不协调
(1) 多人同时进行工作时，应互相呼应，协同作业。
(2)多人同时进行工作。应设专人指挥，并明确指挥方式。使用通信具应事先检查工具是否完好。
7.交通安全
(1) 工作负责人提醒司机安全行车；
(2) 乘坐人员严禁在车上打闹或将头、手伸出车外；
(3) 注意防止随车装运的工器具挤、砸、碰伤乘车人员；
(4) 乘货车时应设有高栏，高栏应固定牢固。行驶中禁止坐(靠)在车箱板上或手扶链条。
8.办理工作终结手续后，又到设备上工作
(1) 全部工作完毕，办理工作终结手续前，工作负责人应开好收工会，对全部工作现场进行仔细的检查，确保无遗留问题。
(2) 严格执行“三级验收制”；
(3) 办完工作终结手续后，严禁再登上设备作业。
3
1.误碰
(1) 明确交待杆塔上高、低压线路有电；
(2) 杆上作业设专人监护；
(3) 穿越低压线(含路灯线)应保持安全距离或采取绝缘措施；
(4) 人身和安装的电缆头等构件必须与带电体保持安全距离；
(5) 传递物件用绝缘绳，防止碰触带电体。
2.不规范使用等高工具
(1) 不得借助安全情况不明的物体或徒手攀登杆塔；
(2) 检查杆根、脚钉、爬梯、拉线应牢固可靠；
(3) 检查登高板、脚扣、安全带、梯子应安全完好。
(4) 梯子摆放角度得当，使用时有人扶持。
(5) 杆塔上作业人员应系好安全带，戴好安全帽。
(6) 安全带应高挂低用系在杆塔或牢固的构件上，扣牢扣环。
(7) 杆塔上作业转移时，不得失去安全保护。
3.其他
(1)雨雪天注意防滑。
4.高空落物
(1) 现场地面工作人员均应戴好安全帽。
(2) 作业现场设置围栏对外悬挂警告标志。
(3) 工具材料下上传递用绝缘绳，扣牢绳结，杆下防止行人逗留。
(4) 杆塔上拆装中的构件和摆放的物件要防止滑落；
4
1. 不验电或验电不规范
(1) 一人操作、一人监护。监护人的视线始终注视操作人的行为。
(2) 核对停电线路的名称和杆号；
(3) 同杆塔多回线中部分停电还应核对色标；
(4) 使用相应电压等级专用合格的验电器、截好绝缘手套；
(5) 选好验电站立位置，逐相验明停电线路有无电压；
(6) 对绝缘导线必须在裸露的导电体上验电；
(7) 同杆多层布置，先验下层、后验上层；
(8) 不能确定线路确无电压时，应停}r工作及时向调度汇报
2.不装设接地线或装设接地线不规范
(1) 验明线路确无电压后，应立即装设接地线；
(2) 工作地段主线两端应分别装置接地线。
(3) 先将接地线接地，再挂导线接地棒，最后挂导线短路棒。
(4)绝缘导线挂接地线时，必须挂在裸露的导电体上。
(5) 同杆多层布置。先挂下层、后挂上层。
(6) 作业中不得将接地线临时拆除。
3.不规范拆除地线
(1) 所有工作小组完工汇报后才能拆除所挂的接地线；
(2) 先拆短路棒、再拆接地棒、最后拆除所挂的接地线。
4.其它
(1)接地线拆除后，不得再登杆塔作业。
5. 触电
(1)工作人员对带电导线应始终保持足够的安全距离；
(2) 遇有5级以上大风时，严禁作业；
(3) 工作负责人在接受许可开始工作命令时，应认真问明线路名称，与工作票核对无误后，才能进行工作。如不符或有疑问时，不得进行工作。
(4) 工作开始前，工作负责人应向工作班成员指明哪一回线路已经停电，哪一回线路仍带电，以及工作中必须特别注意的事项。
(5) 为了防止误登带电线路，必须采取如下措施:1.作业人员核对线路名称并经验电接地无误后，方可登杆塔。
2.登电缆终端和塔上进行工作时，应设专人监护。
(6) 在杆塔上进行工作时，严禁进入带电侧横担或在该横担上放置任何物件。
(7) 绑线要在下面绕成小盘再带上杆塔使用，严禁在杆塔上盘卷或放开。
(8) 踞电缆前必须与图纸核对是否相符，并确切证实电缆无电后，用接地的带木柄的铁杆钉入电缆芯后方可工作，扶柄人应带绝缘手套并站在绝缘垫上。
5
1.触电
(1) 必须被试验设备已经全部停电的情况下进行；
(2)认消线路名称〔在变电站内认清间隔)不得跑错位置，明确交代杆塔上高低压有电线路。
(3) 在试验地点及电缆终端处设置围栏，并挂“止步高压危险”标示牌。电缆另一端应派专人看守，电缆连接其他设备时应分开试验，三芯电缆试验时，其他两相应与外屏蔽一同接地。
(4) 电气试验应由两人进行。
(5) 被试品两端应设专人监护，并加强联系。
(6) 测量绝缘电阻、变更接线或试验结束时要将被试设备对地多次放电。
(7)变更接线或试验结束时，应断开试验电源并多次放电。升压设备的高压部分短路接地。
(8) 电缆试验时对侧要做好防触电的安全措施，并将电缆可靠固定。
2. 变电站、开闭所等场所跑错间隔
(1)工作前应熟悉工作地点带电部位；
(2)工作前应检查现场安全围栏、安全警示牌和接地线等安措。
3.不规范使用等高工具
(1)不得借助安全情况不明的物体或徒手攀登杆塔；
(2)检查杆根、脚钉、爬梯、拉线应牢固可靠；
(3)检查登高板、脚扣、安全带、梯子应合格完好；
(4)梯子摆放
